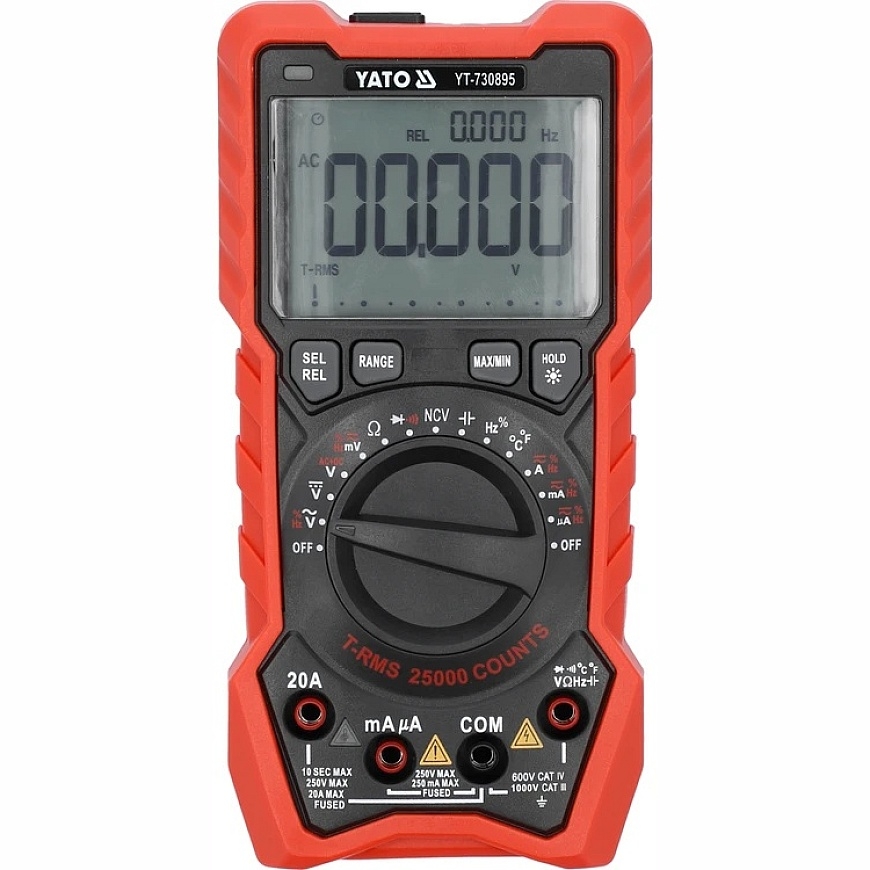

Yato TIKRAS RMS LCD 25000 DIGITAALIMITTARI

All about the product

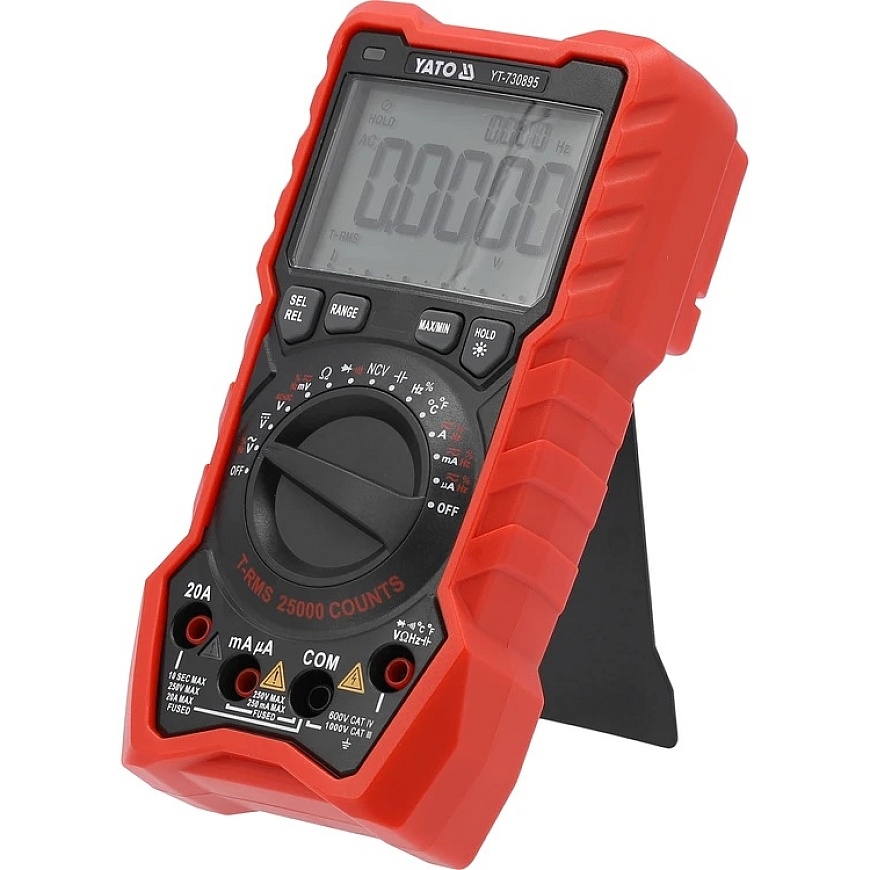

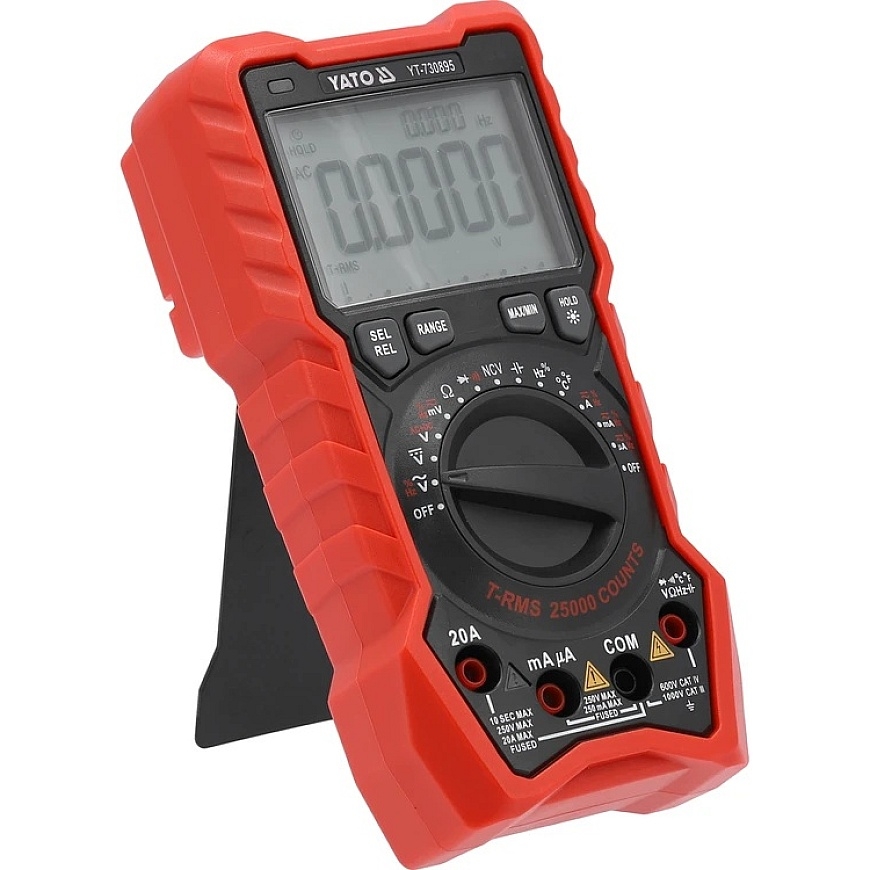

Yleismittari, jossa on TRUE RMS -toiminto ja automaattinen mittausalue jokaiselle mittaukselle. Laskentateho jopa 25 000 numeroa . Mahdollistaa sekä perus- että laajennetun sähkömittauksen. Elektroniikkainsinöörit, sähköasentajat ja harrastelijat tulevat arvostamaan suurta monitoimista LCD-näyttöä, lukuisia mittausominaisuuksia, laajoja mittausalueita, nopeaa toimintaa ja teollista tarkkuutta. Kestävään runkoon on asennettu punainen PVC-kotelo, jossa on liukumaton rakenne sekä erityiset liitännät mittausantureille. Kotelo vähentää liukumisen riskiä käsistä ja pehmentää putoamisen vaikutuksia. Mittausantenniin liitetyt johdot ovat silikoni-eristettyjä, joustavia ja lämpötilankestäviä.

Perusmittaukset:

• Vaihtovirran jännitteen mittaus: 0-750 V, TRUE RMS (40-1000 Hz)
• Tasavirran jännitteen mittaus: 0-1000 V.
• Vaihtovirran mittaus: 0-20 A, TRUE RMS (40-1000 Hz)
• Tasavirran mittaus: TASAVIRTA: 0-20A D.C. 0-20A
• Vastuksen mittaus: 0-250 MΩ
• Dioditestaus: _IF 1,8 mA, _UR 3,2 V
• Piirin jatkuvuustesti: 0-50 Ω

Lisämittaukset

• AC+DC jännitteen mittaus: 1-1000 V
• Kondensaattorin mittaus: 0-99,99 mF
• Taajuuden mittaus: 0-10 MHz
• Täyttökerroinmittaus: 1-99%
• Lämpötilan mittaus: -20-1000 °C
• Ilman kontaktia oleva vaihtovirran jännitteen tunnistus: NCV

Mittaustarkkuus:

Esimerkki vaihtojännitteen mittaustarkkuuden määrittämisestä. Mittaustuloksen laskeminen: 235 V

• YT-730895-mittarin mittaustarkkuus tässä alueessa on: ±(0,3 % + 3), erottelukyky 0,1 V
• mittausvirheiden laskentakaava: (mittaustulos x 0,3 %) + 3 x erottelukyky
• laskenta: (235 x 0,3 %) + 3 x 0,1 = 0,705 + 0,3 = 1,005 V

Todellinen tulos, mukaan lukien mittausvirhe, kun mittaus on 235V = 235 ± 1,005 V

• Todellinen tulos, mukaan lukien mittausvirhe, kun jatkuva jännite on 12V = 12 ± 0,009 V
• tulos, mukaan lukien mittausvirhe, kun vaihtovirran mittausnäyttö on 8A = 8 ± 0,067 A

Taulukon mittauserottelukyvystä ja tarkkuudesta löydät käyttöohjeesta.

Ominaisuudet:

• TRUE RMS -mittari, jossa on tämä ominaisuus, näyttää todellisen tehokkaan arvon vaihtovirrasta/jännitteestä. Eri kuin keskimääräisten mittareiden, laitteet aidoilla tehokkailla arvoilla näyttävät oikean arvon ei vain sinusmuotoisille, vaan myös vääristyneille aaltomuodoille, kuten korkeammille harmonikoille, neliön tai kolmion aaltomalleille. Tämä on pakollinen ominaisuus kaikkialla, missä piiriin liittyy kytkentävirransyötteitä, moottorin muunninajotuksia, LVI-laitteita ym.

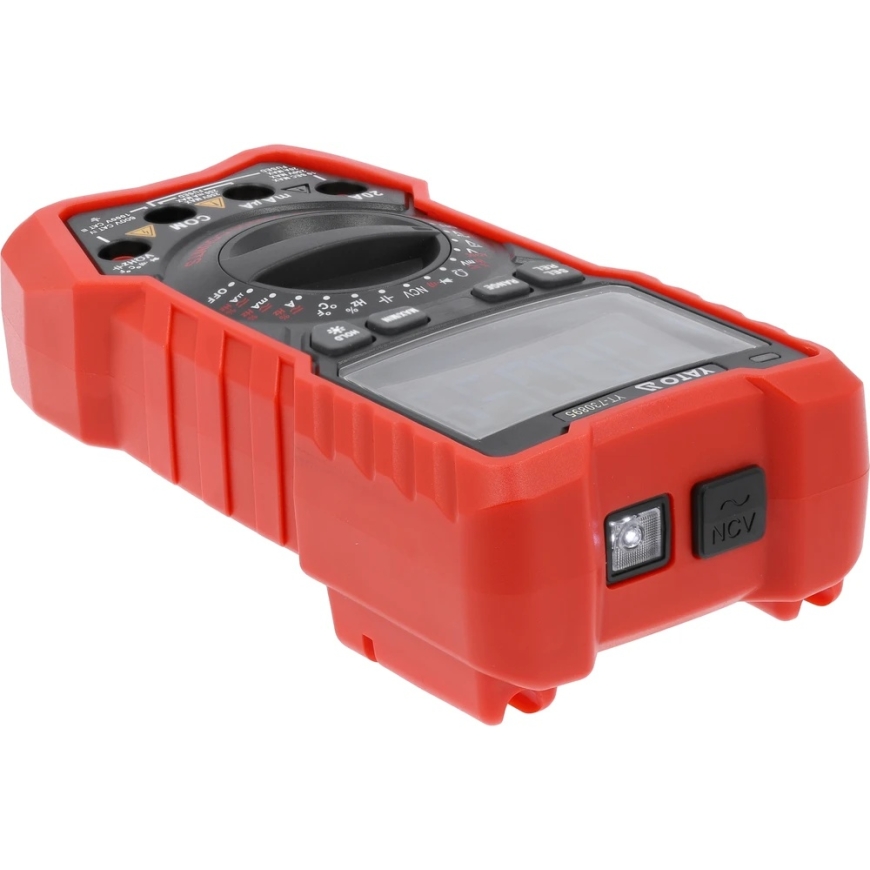

• NCV - kontaktiton vaihtovirtapäätöksen havaitseminen induktiomenetelmällä. Mittari tunnistaa jännitteen eristetyssä kaapelissa käyttämällä laitteiston edessä olevaa NCV-anturia.
• AUTO - automaattinen mittausalueen säätö. Kun mitataan tuntemattomia arvoja manuaalisen säätöpyörän avulla, mittaus on suoritettava jatkuvasti suurimmasta alueesta tarkimman tuloksen antavaan alueeseen - muuten voit vahingoittaa laitetta. Toisaalta, käyttäessäsi multimetria, jossa on AUTO-toiminto, riittää, että teet yhden mittauksen, ja mittari löytää automaattisesti optimaalisen alueen. Oletusasetuksena mittari käynnistyy AUTO-tilassa
• RANGE - manuaalisesti vaihdettava mittausalue. Kätevä ominaisuus, kun tarkistetaan monia samoja tunnettuja komponentteja, kuten vastusarvoja. Manuaalinen alueen säätö lyhentää merkittävästi näiden mittausten aikaa.
• REL - käyttämällä tätä toimintoa mittauksen aikana nolla nollataan mittauslugussa ja näyttöön näkyvä arvo pidetään viitearvona. Seuraavan mittauksen aikana näytetään ero mitatun arvon ja tallennetun viitearvon välillä.
• SEL - mittausreimin vaihto, kuten vaihtojännitteestä tasajännitemittaukseen.
• MAX/MIN - säilyttää nykyisen mittausarvon suurimman tai pienimmän näytöllä.
• HOLD - tällä hetkellä mitatun arvon pitäminen näytöllä

Lisätiedot:

• LCD-näyttö, suurin näytettävä tulos: 25000
• näytön valaistus
• ääni- ja valosignaali piirikontinuiteetti-testin tekemisessä, kun vastus on alle 50 Ω
• mahdollisuus erikseen aktiivisesti kytkeä diodi- ja jatkuvan piirin testit

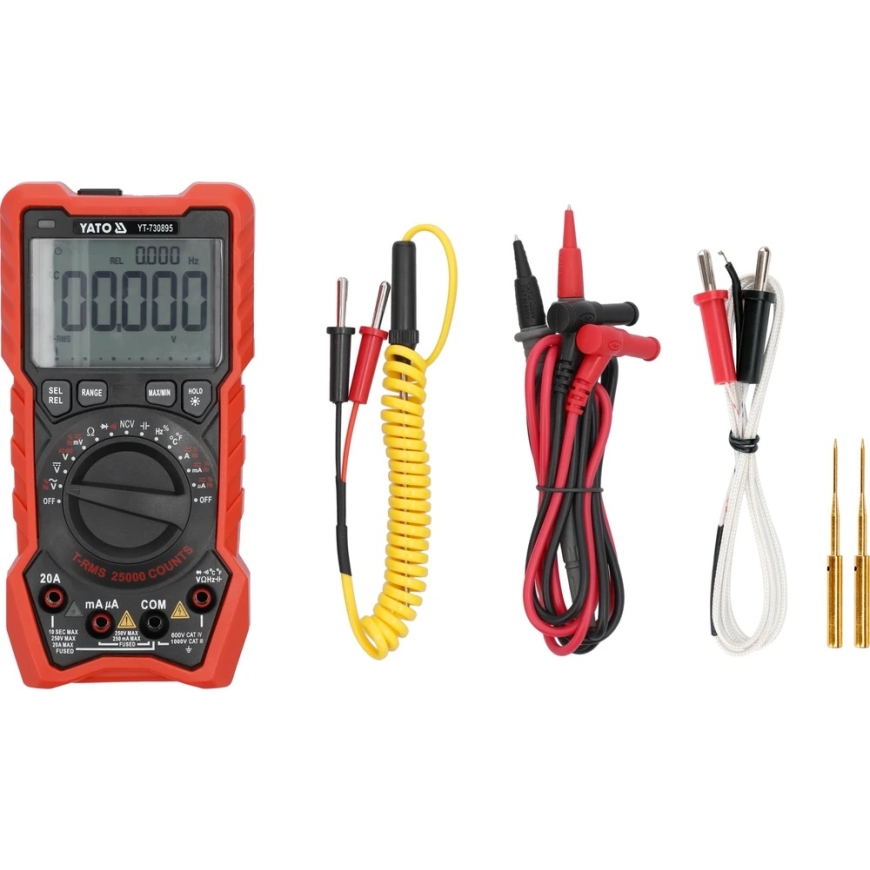

• 14,5 cm pitkät anturit
• kaapelin pituus, mukaan lukien sensorit 97 cm
• kaapelin halkaisija, mukaan lukien eristys: 3,5 mm
• upotettavan lämpötilamittauksen anturi
• pisteen lämpötilamittauksen anturi
• rakenne, jossa on ylikuormitussuoja
• ABS-kotelo
• automaattinen mittarin sammutus 15 minuutin käyttämättömyyden jälkeen
• mahdollisuus poistaa automaattisen sammutuksen tila käytöstä
• tyhjentynyt akku -indikaattori
• varoitusvalon osoittaminen nykyisissä mittauspaikoissa
• neulapohjaiset anturit pienille SMD-komponenteille mittaamiseen
• pehmeä vetoketjullinen kotelo
• virransyöttö: kolme 1,5 V (AA) paristoa
