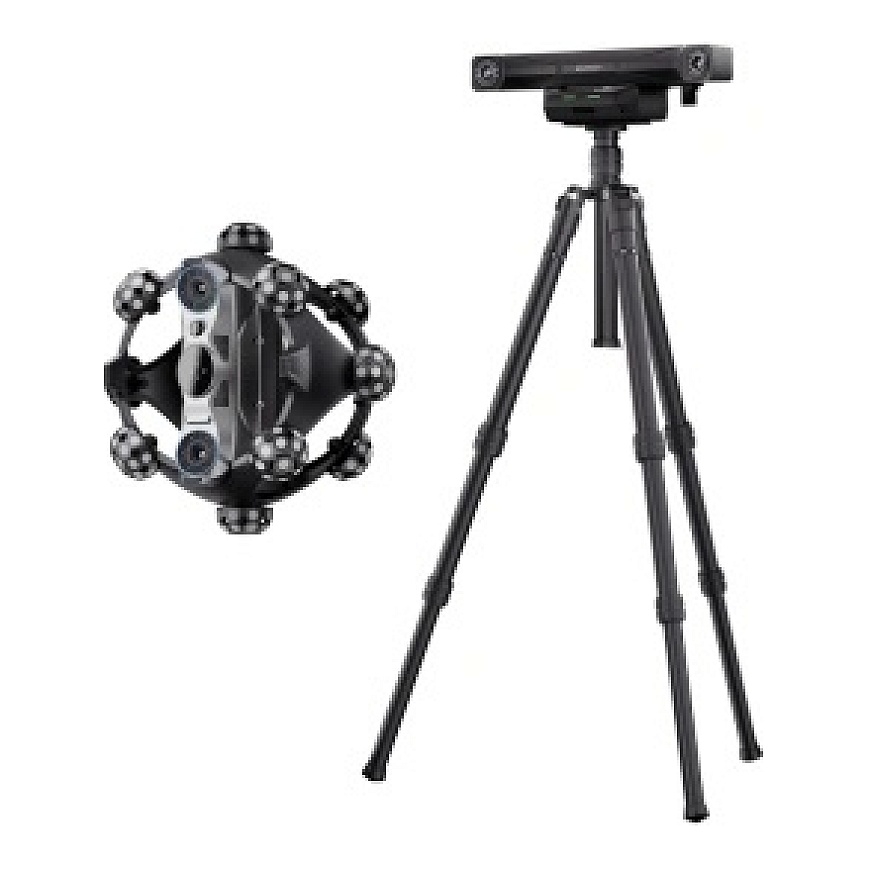

Revopoint Trackit SR CMM 3D Optinen Skanneri
4532805 TrackitSRCMMEditi
6975577882141
Shipping 3-5 w.d
All about the product
Revopoint Trackit SR CMM 3D Optical Scanner
Työskentele nopeammin, tarkemmin ja mukavammin, riippumatta siitä, missä otat mittauksia. Revopoint Trackit SR yhdistää korkean skannaustarkkuuden langattomaan käyttöön, kehittyneeseen optiseen seurantaan ja kolmeen skannaustilaan, mikä mahdollistaa sen helpon sovittamisen laajaan valikoimaan sovelluksia. Sen kevyt muotoilu, joka painaa vain 1 kg, tekee siitä helposti kuljetettavan, ja sen kyky skannata sekä pieniä osia että suuria esineitä tekee siitä ihanteellisen ammattimaisiin työympäristöihin. Pakkaus täydentyy omistautuneilla Revo Measure ja Revo Track -ohjelmilla, jotka sujuvoittavat mittauksia ja hankitun datan jatkokäsittelyä.
Kolme skannaustilaa jokaiseen tehtävään
Revopoint Trackit SR tarjoaa kolme erityistä toimintatilaa, jolloin voit valita skannaustavan, joka parhaiten sopii tietylle esineelle. Pitkän kantaman tila käyttää 17 rinnakkaista lasersädettä, mikä mahdollistaa suurempien komponenttien tehokkaan tallentamisen. Kun hienojen yksityiskohtien tallentaminen on olennaista, 30 risteävää lasersädettä tarjoaa korkean datatiheyden. Samaan aikaan yksittäinen lasersäde ulottuu tehokkaasti syviin reikiin ja vaikeasti saavutettaviin alueisiin, mikä lisää laitteen monikäyttöisyyttä työskennellessä haastavien mallien kanssa.
Korkea tarkkuus ja merkittävä seuranta
Edistynyt optinen seurantajärjestelmä poistaa tarpeen merkeille, yksinkertaistaen mallin valmistelua skannausta varten ja nopeuttaen koko prosessia. Skanneri antaa tilavuustarkkuuden 0.02 + 0.04 mm × L (m), mahdollistamalla erittäin tarkan geometrisen esityksen jopa suurille esineille. Lyhyt lämpötilan vakautusaika, vain kaksi minuuttia, antaa sinun aloittaa työskentelyn nopeasti ilman pitkää odotusta laitteen valmiustilaan tulemisessa. Tämä tekee Trackit SR:stä ihanteellisen mihin tahansa sovellukseen, jossa sekä mittausprecision että korkean tuottavuuden on oltava olennaisia.
Langaton toimintatapa suurille esineille
Trackit SR on suunniteltu maksimaalista liikkumisvapautta ajatellen. Langaton skannaus poistaa kaapelirajoitukset, ja tuki langattomille monipaikoille mahdollistaa työpisteen nopean asentamisen suurten esineiden digitoimiseen. Tämä ratkaisu sujuvoittaa merkittävästi työskentelyä monimutkaisissa projekteissa ja helpottaa skannaamista eri sijainneissa. Laitteen kevyt paino – vain 1 kg – lisää entisestään käyttäjämukavuutta pidempien mittausistuntojen ja kenttätyön aikana.
Valmiina käytettäväksi kaikissa olosuhteissa
Kalibrointiprosessi on optimoitu niin, että koko järjestelmän asettaminen vie vähemmän kuin 20 minuuttia, mikä mahdollistaa siirtymisen varsinaiseen skannaukseen nopeammin. Laite erottuu myös kyvystään toimia ulkona jopa 100 000 luxin valaistuksessa, säilyttäen korkean laadun datan hankinnassa jopa hyvin kirkkaita ympäristöjä. Lisäksi skanneri luo yksityiskohtaisia tekstuurikarttoja ja toistaa värit tarkasti, varmistaen, että digitaaliset mallit sisältävät sekä tarkan geometrian että luonnollisen pinta-ulkonäön. Yhdistettynä Revo Measure ja Revo Track -ohjelmiin se muodostaa kattavan työkalun ammattimaiseen 3D-skannaukseen ja jälkikäsittelyyn.
mukana paketissa
- skanneri
- seuranta
- kaksitelinen gimbal automaattisella kalibroinnilla
- jalusta
- gimbal-adapteri
- pikakiinnitysliitin
- kalibrointilaatta
- kalibrointivarsi
- virtaliitin
- seurantakaapeli (PC)
- skannerikaapeli (PC)
- skannerikaapeli (seuranta-skanneri)
- gimbal-kaapeli (seuranta-gimbal)
- kaapelilaukku
- magnettimerkinnät x20
- merkit x200
- pyörällinen laukku
- skannerin akut x2
- kalibrointilaatta palloilla (pallolaatta)
- Revo Measure -ohjelmisto (vuosittainen tilaus, saatavilla Windows 10/11)
- akuunpidin
- akuunpidin latauskaapeli
- skannerin akkulaite
- käyttäjän käsikirja
| Valmistaja | Revopoint |
|---|---|
| malli | Trackit SR Standard |
| Yhden kehyksen tarkkuus | 0.02 mm |
| Max. etäisyys liitäntäpisteiden välillä | 0.05 mm |
| Max. skannaustempo | 2,000,000 pistettä sekunnissa |
| Valonlähde | Täsmällinen tila: 30 sinistä ristimuotoista lasersädettä / Pitkän kantaman tila: 17 sinistä rinnakkaista lasersädettä / Syväreikä tila: 1 sininen yksittäinen lasersäde |
| Käyttöetäisyys | Risteävät lasersäteet: 200–400 mm / Rinnakkaiset lasersäteet: 250–500 mm / Yksittäinen lasersäde: 200–400 mm |
| Yhden kiinnityksen alue lähimmällä etäisyydellä | 123 × 130 mm etäisyydellä 200 mm |
| Yhden kiinnityksen alue kauimmalla etäisyydellä | 330 × 325 mm etäisyydellä 500 mm |
| Wi-Fi versio | 6 |
| Paino | 1 kg |
| Mitat | 250 × 250 × 177 mm |
| Käyttölämpötila | 0 ℃ - 30 ℃ |
| Tuetut tiedostomuodot | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Rakennusmateriaali | Runko: hiilikuitu / Kotelo: polykarbonaatti |
Seuranta
| Suositeltu skannattavien esineiden koko | 0.01–4 m |
|---|---|
| Tilavuusmittauksen tarkkuus (seurantajärjestelmä) | 0.02 mm + 0.04 mm × L (m) |
| Työetäisyys | 800 mm – 2,500 mm |
| Minimi seurantakehyksen koko | 587 × 569 mm etäisyydellä 800 mm |
| Max. seurantakehyksen koko | 2075 × 1778 mm etäisyydellä 2500 mm |
| Seurantatilavuus | 3 m³ |
| Paino | 1.5 kg |
| Mitat | 441 × 111 × 103 mm |
| Seurantakaista | NIR |
| Käyttäjän suorittama uudelleenkalibrointi | Käsikalibrointi |
| Tuetut lisävarusteet | Kalibrointilaatta, kalibrointivarret, kiinnitysalustat, akkujen pidin |
