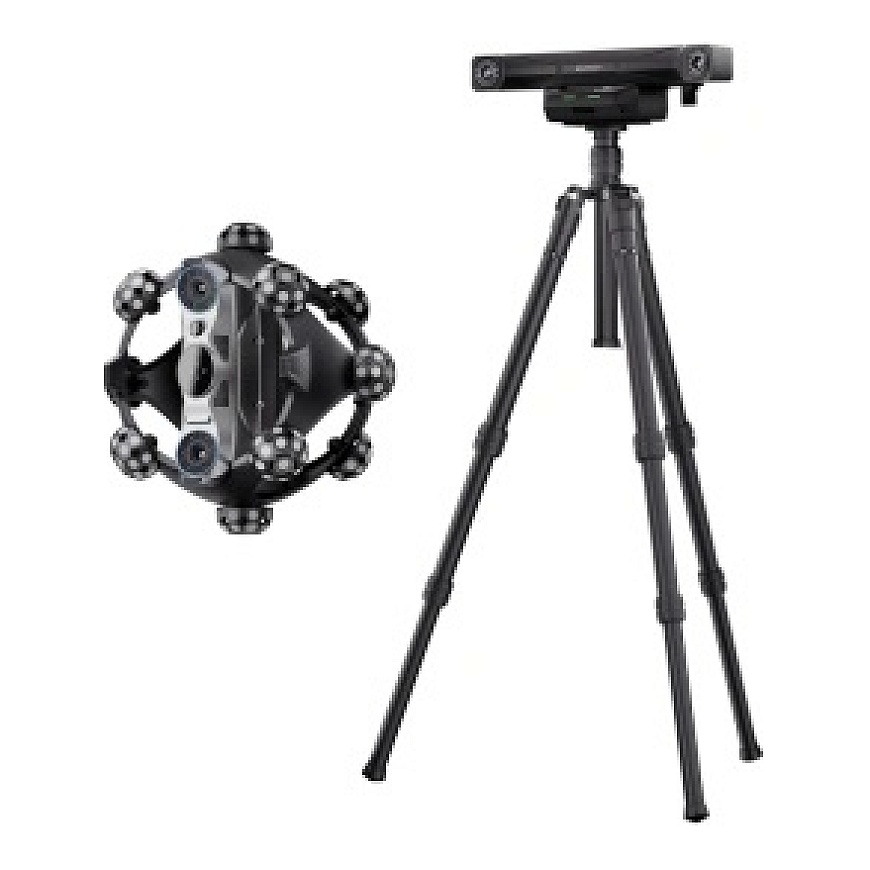

Revopoint Trackit SR CMM 3D optiline skanner
4532805 TrackitSRCMMEditi
6975577882141
Tarneaeg 3-5 t.p.
Kõik toote kohta
Revopoint Trackit SR CMM 3D optiline skanner
Töötage kiiremini, täpsemalt ja mugavamalt, olenemata sellest, kus te mõõte teete. Revopoint Trackit SR ühendab kõrge skannimise täpsuse juhtmevaba toimimise, edasise optilise jälgimise ja kolme skannimisrežiimi, mis võimaldab tal lihtsasti kohanduda laia valiku rakendustega. Kerge disain, mis kaalub vaid 1 kg, teeb selle transportimise lihtsaks ning selle võime skannida nii väikeseid osi kui suuri objekte muudab selle ideaalseks professionaalsete töökohtade jaoks. Paketi täiendab spetsiaalne Revo Measure ja Revo Track tarkvara, mis lihtsustab mõõtmisi ja saadud andmete edasist töötlemist.
Kolm skannimisrežiimi igaks ülesandeks
Revopoint Trackit SR pakub kolme spetsialiseeritud töörežiimi, mis võimaldavad teil valida spetsiifilisele objektile kõige paremini sobiva skannimismeetodi. Kaugsensorirežiim kasutab 17 paralleelset laserlainet, võimaldades tõhusat suuremate komponentide talletamist. Kui peeneid detaile on oluline talletada, siis 30 ristuva laserlainete süsteem tagab kõrge andme tiheduse. Samal ajal ulatub üksik laserkiir tõhusalt sügavateni aukudesse ja raskesti ligipääsetavatesse kohtadesse, suurendades seadme mitmekesisust keerukate mudelite töötlemisel.
Kõrge täpsus ja markerita jälgimine
Tehniliselt arendatud optiline jälgimissüsteem kaotab vajaduse markerite järele, lihtsustades mudeli ettevalmistamist skannimiseks ja kiirendades kogu protsessi. Skanner pakub 0.02 + 0.04 mm × L (m) mahulisust täpsust, võimaldades äärmiselt täpset geomeetrilist esitlemist isegi suurte objektide jaoks. Lühike termiline stabiliseerimise aeg, vaid kaks minutit, võimaldab teil kiiresti tööle asuda, ilma et peaksite seadme valmimist kaua ootama. See teeb Trackit SR ideaalseks igasugustes rakendustes, kus nii mõõtmise täpsus kui ka kõrge tootlikkus on olulised.
Juhtmevaba toimimine suurte objektide puhul
Trackit SR on loodud maksimaalse liikumisvabaduse nimel. Juhtmevaba skannimine kaotab kaablite piirangud ning juhtmevaba mitme asendi jaama tugi võimaldab teil kiiresti seadistada töökoha suurte objektide digiteerimiseks. See lahendus lihtsustab oluliselt keerukate projektide tööd ja muudab skannimise erinevates asukohtades lihtsamaks. Seadme kerge kaal—ainult 1 kg—tõstab edasise kasutusmugavuse, eriti pikemate mõõteseansside ja välitööde ajal.
Valmis kasutamiseks igasugustes tingimustes
Kalibreerimisprotsess on optimeeritud nii, et kogu süsteemi seadistamine võtab vähem kui 20 minutit, võimaldades teil kiiresti edasi liikuda tegeliku skannimise juurde. Seade paistab silma ka selle poolest, et ta suudab töötada õues kuni 100,000 lükse valguse intensiivsuse juures, säilitades kõrge kvaliteediga andmete kogumise isegi väga ereates keskkondades. Lisaks loob skanner üksikasjalikke tekstuurikaarte ja täpselt reproduktsioonivärve, tagades, et digitaalsed mudelid omavad nii täpset geomeetriat kui ka loomulikku pindade väljanägemist. Koos Revo Measure ja Revo Track tarkvaraga muudab see selle professionaalseks 3D skannimise ja järgneva töötlemise tööriistaks.
Komplekti kuuluvad
- skanner
- jälgija
- kahe telje gimbal automaatse kalibreerimisega
- statatiiv
- gimbali adapter
- kiirvabastuse ühendus
- kalibreerimisplaat
- kalibreerimisvars
- toiteadapter
- jälgija kaabel (PC)
- skanneri kaabel (PC)
- skanneri kaabel (jälgija-skanner)
- gimbal kaabel (jälgija-gimbal)
- kaabli kott
- magnetmärgid x20
- märgid x200
- ratastega kott
- skanneri akud x2
- kalibreerimisplaat pallidega (palliplaat)
- Revo Measure tarkvara (üheaastane tellimus, saadaval Windows 10/11)
- akuhoidja
- akuhoidja laadimiskaabel
- skanneri akulaadija
- kasutusjuhend
| Tootja | Revopoint |
|---|---|
| mudel | Trackit SR Standard |
| Ühe raami täpsus | 0.02 mm |
| Max kaugus ühenduspunktide vahel | 0.05 mm |
| Max skannimise kiirus | 2,000,000 punkti sekundis |
| Valguse allikas | Täpsusrežiim: 30 sinist ristkeha laserkiirt / Kaugsensorirežiim: 17 sinist paralleelset laserkiirt / Sügava augu režiim: 1 sinine üksik laserkiir |
| Töö kaugus | Ristuvad laserkiired: 200–400 mm / Paralleelsed laserkiired: 250–500 mm / Üksik laserkiir: 200–400 mm |
| Üksik püüdmise piirkond lähimast kaugusest | 123 × 130 mm 200 mm juures |
| Üksik püüdmise piirkond kaugimast kaugusest | 330 × 325 mm 500 mm juures |
| Wi-Fi versioon | 6 |
| Kaal | 1 kg |
| Mõõtmed | 250 × 250 × 177 mm |
| Töötemperatuur | 0 ℃ - 30 ℃ |
| Toetatud failivormingud | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Konstruktsiooni materjal | Raam: süsinikkiud / Korpus: polükarbonaat |
Jälgija
| Soovitatav skannitavate objektide suurus | 0.01–4 m |
|---|---|
| Kogumahu mõõtmise täpsus (jälgimisseade) | 0.02 mm + 0.04 mm × L (m) |
| Töö kaugus | 800 mm – 2,500 mm |
| Minimaalne jälgimisraami suurus | 587 × 569 mm 800 mm juures |
| Max jälgimisraami suurus | 2075 × 1778 mm 2500 mm juures |
| Jälgimismaht | 3 m³ |
| Kaal | 1.5 kg |
| Mõõtmed | 441 × 111 × 103 mm |
| Jälgimisbänd | NIR |
| Kasutaja tehtud uuesti kalibreerimine | Käsitsi kalibreerimine |
| Toetatud lisaseadmed | Kalibreerimisplaat, kalibreerimisvars, paigaldusplokk, akuhoidja |
