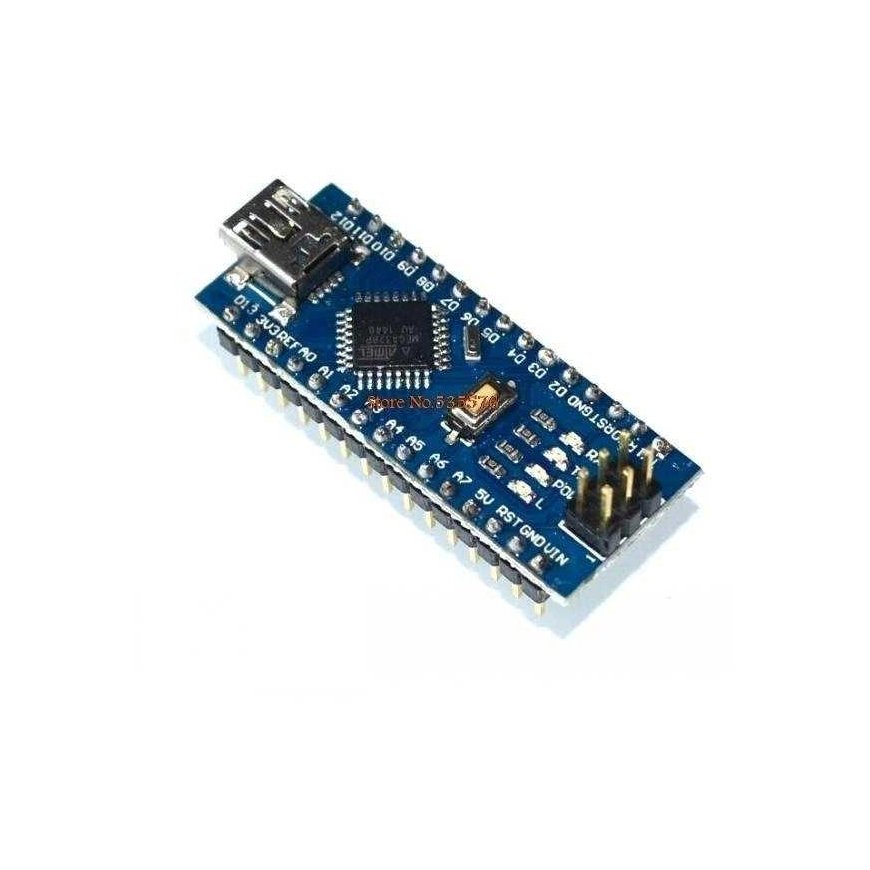

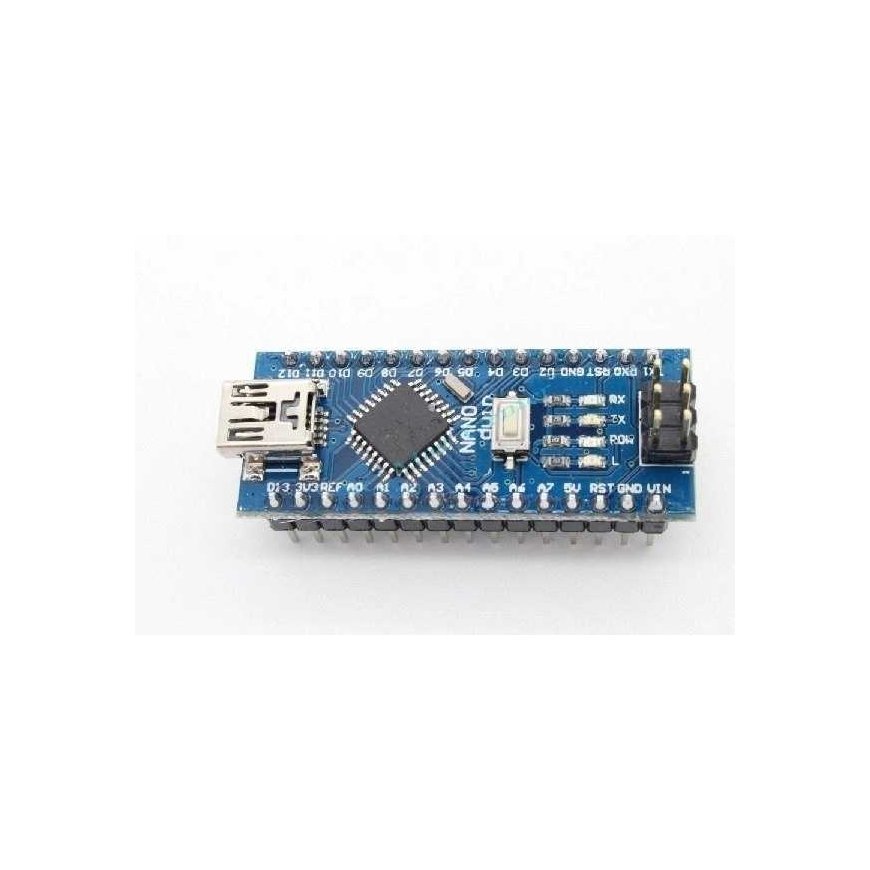

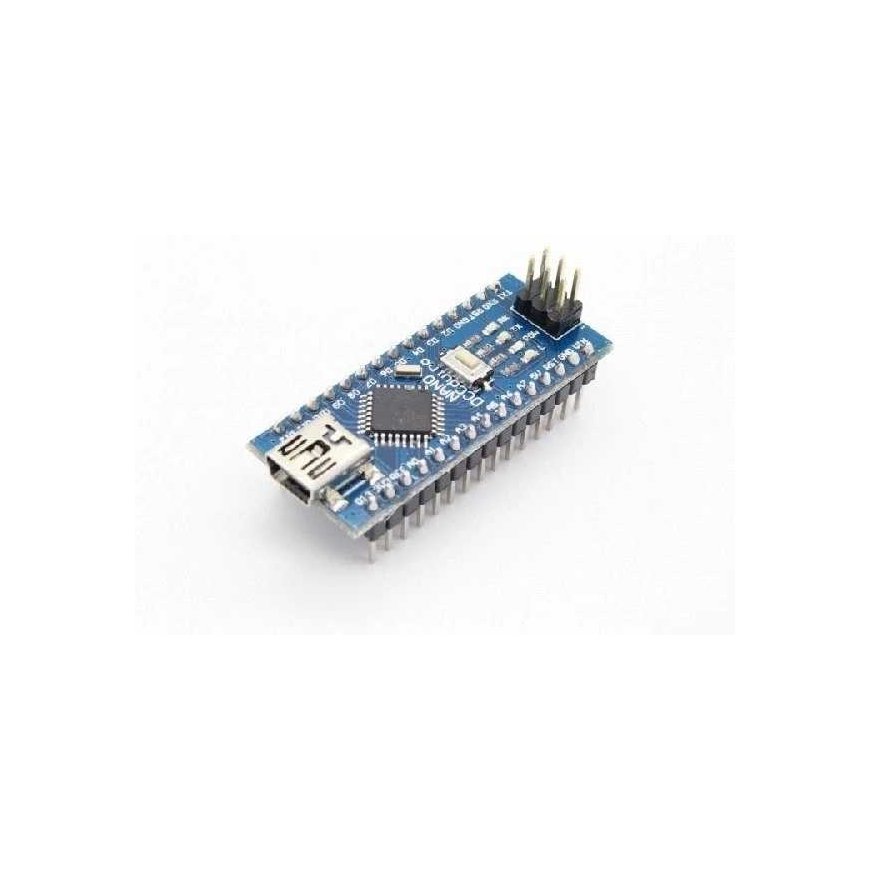

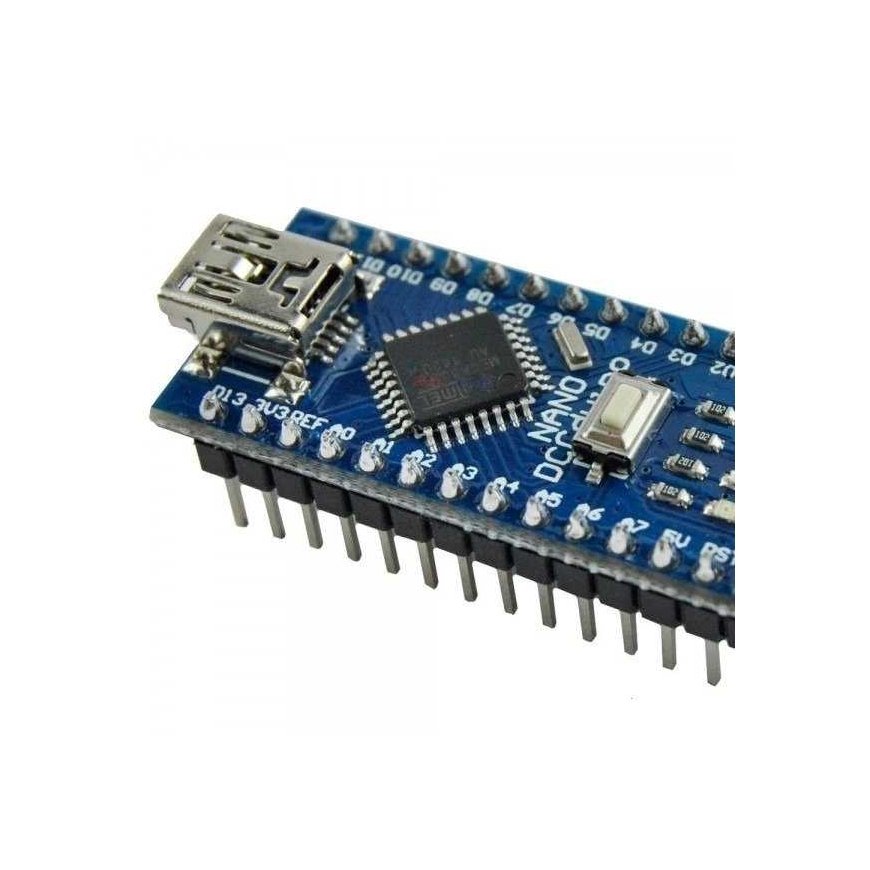

NANO V3.0 16MHz USB – ATmega328P – FTDI232 – klooni – Arduino-yhteensopiva

All about the product

• Tarkasti entisöity vaahtera takaa suorituskyvyn ja luotettavuuden.
• NANOssa on FTDI 232 -ohjelmointilaite, jonka ansiosta moduuli on käyttövalmis heti tietokoneeseen kytkemisen jälkeen.

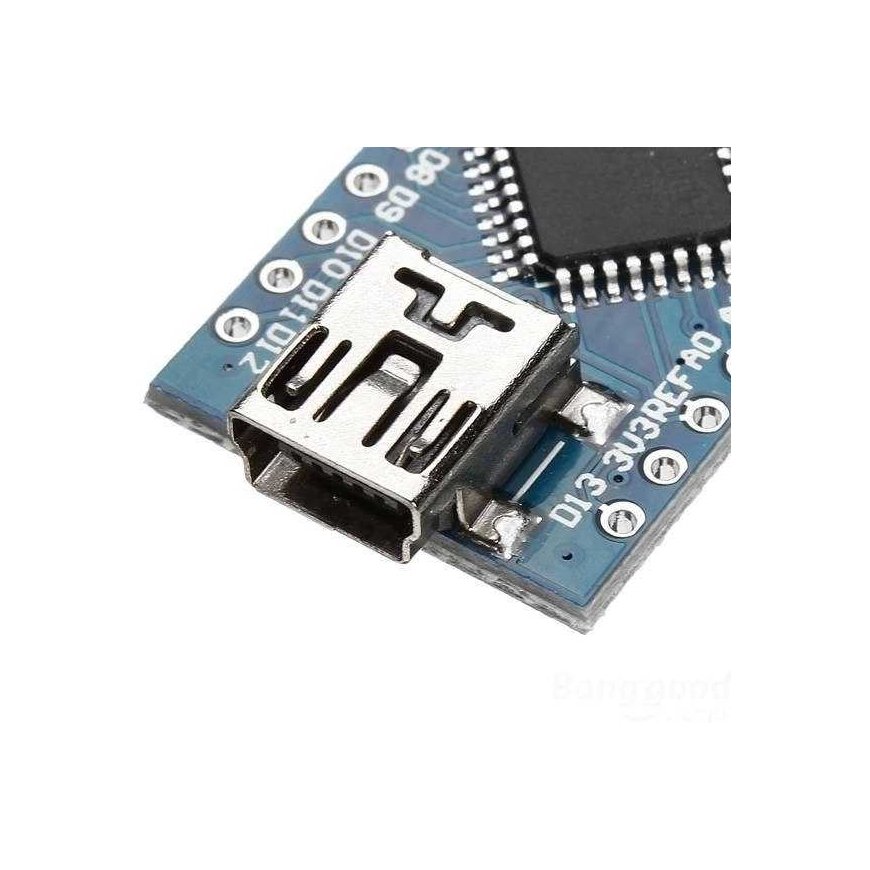

• Kätevän mini-USB-liittimen ansiosta tämä moduuli on helppo liittää tietokoneeseen ja ohjelmaan. Pienen kokonsa ansiosta se sopii pienempiin projekteihin.
• Arduinossa käytetään Atmega328p-mikrokontrolleria.
• Nanossa on jännitteensäädin, joten voimme syöttää moduuliin yli 5 V:n jännitteen.

Tuotteen ominaisuudet

• Nano-mikrokontrolleri, kuten Pro, perustuu suosittuun Uno-moduuliin
• Siinä on Atmega328p-mikrokontrolleri.
• Levyllä on MINI USB -liitin ja FTDI-ohjelmointilaite
• Emolevyssä on ATmega328p-suoritin,
  • 32 kt flash-muistia
  • 1 kt SRAM-muistia
  • 1 kB EEPROM-muistia
  • Se toimii 16 MHz:n kellotaajuudella.
• Levyllä on nastat – lähtöt/tulot
  • 14 digitaalista nastaa - voidaan käyttää tulona tai lähtönä. Nastat toimivat TTL5V-standardin mukaisesti. Jokaisen hyötysuhde on 40 mA ja siinä on myös sisäänrakennetut vetovastukset. Joillakin nastoilla on lisätoimintoja (UART, INT, PWM, SPI, LED).
    • mukaan lukien 6 PWM-kanavaa, esim. servo-/moottorinohjaukseen, esim. SG-90
  • 7 analogista tuloa, joista jokainen mahdollistaa mittaukset 10-bittisellä resoluutiolla. Joillakin nastoilla on lisätoimintoja (I²C, AREF, Reset), ja niitä voidaan käyttää tavallisina digitaalinastoina.
• Arduino Nanolle voidaan syöttää virtaa
  • mini-USB-kaapelin kautta
  • VIN-nastaan tai stabiloidusta 5 V:n (5 V) jännitelähteestä syötetään vakauttamaton 7–12 V:n jännite.
  • Järjestelmä valitsee automaattisesti korkeimman jännitteen virtalähteen.
  • FTDI232-siru on vaivaton siruohjelmoija
• Järjestelmällä on kommunikaatiojärjestelmä tietokoneen kanssa seuraavien kanavien kautta:
  • UART-liitäntä – kytketty nastoihin 0 (RX) ja 1 (TX).
  • USB-FTDI
  • Lisäksi tuetaan I²C (TWI)- ja SPI-liitäntöjä
• Toimii 5 V jännitteellä.
• Manuaalinen nollauskytkin
• LEDit järjestelmän toiminnan ohjaamiseen
• Levyn liittimien avulla kortti voidaan kytkeä suoraan koekytkentälevyyn.
• Tässä versiossa on juotetut liitinnastat
• Ohjelmointi tehdään Arduino IDE:llä, joka on ilmainen ja erityisesti aloittelijoille sopiva ohjelmisto. - IDE-ohjelmisto - http://www.arduino.cc/en/Main/Software
• Levyn mikrokontrollerissa on esiasennettu käynnistyslatain, jonka avulla voit ladata ohjelmistoja ilman lisälaitteita.
  • Moduulin mukana toimitetaan vakiona BLINK LED 13 -ohjelma ja käynnistyslatain - kuvaus http://majsterkowo.pl/od-go-zaczac-zabawę-z-arduino/
• Lisäksi prosessoria voidaan ohjelmoida ICSP:n kautta.

Tekniset tiedot

• Syöttöjännite: 5V
• Mikrokontrolleri: ATmega328 - 16MHz
• Portit – I/O-nastat: 14
• Analogisten tulojen lukumäärä: 7
• PWM-lähtöjen lukumäärä: 6
• Sarjaliitännät: UART, SPI, I2C
• Ulkoiset keskeytykset
• Ylivirtasuoja
• Moduuli on valmistettu 0,8 mm paksusta laminaatista
• Paino alle 5 g.
• Nastojen välinen etäisyys 2,54 mm (voidaan asentaa koekytkentälevyille)
• Mitat: 45 x 19 mm
• 32 kt flash-muistia
• 1 kB EEPROM
• 1kB SRAM-muistia
• 2 8-bittistä ajastinta/laskuria
• 1 ajastin/laskuri 16-bittinen

Huomautuksia rakenteesta ja kytkennästä

• Virtalähde
  • Jos syöttöjännite on yli 5 V, kytke se VIN-nastaan, joka on kytketty stabilisaattoriin.
  • VCC on kytketty suoraan mikrokontrollerin nastoihin, joten yli 5 V:n jännitteen kytkeminen voi vahingoittaa järjestelmää pysyvästi.
• Tulot/lähdöt
  • Arduino Prossa on 14 digitaalista tulo-/lähtönastaa (I/O).
  • Jokainen nasta sallii enintään 40 mA:n virran, mikä mahdollistaa LEDien suoran kytkemisen vastusten kanssa ja muiden integroitujen piirien ohjaamisen.
  • Vakio-I/O-liitäntöjen lisäksi joillakin koskettimilla on erikoistoimintoja.
• ohjelmointi
  • Ohjelmiston kehittäminen ja lataaminen on mahdollista valmistajan tarjoamassa ilmaisessa ympäristössä.
  • ISCP-liittimen avulla voit liittää ulkoisen AVR-ohjelmointilaitteen. Yksityiskohtainen kuvaus löytyy dokumentaatiosta ja opetusohjelmasta.
  • Voit käyttää ASP USB -ohjelmointilaitetta ohjelmointiin ISCP-liittimen kautta.
  • Arduinoa voidaan ohjelmoida myös ulkoisilla UART-muuntimilla.

Tärkeitä ja hyödyllisiä sivuja ja kuvauksia

• Arduino Pro Mini -kotisivu - http://www.arduino.cc/en/Main/arduinoBoardNano
• IDE-ohjelmisto - http://www.arduino.cc/en/Main/Software
• Nano V3.0 -kortin nastavirheet – http://microcontrollers.cba.pl/?p=6
• USB-sirun ajuri – http://www.driverscape.com/download/usb-serial-ch341

Pinnien kuvaus

Esimerkki käytöstä projektissa

Mukaan lukien

• NANO V3.0 16MHz USB - ATmega328P - FTDI232 - 1 kpl.
