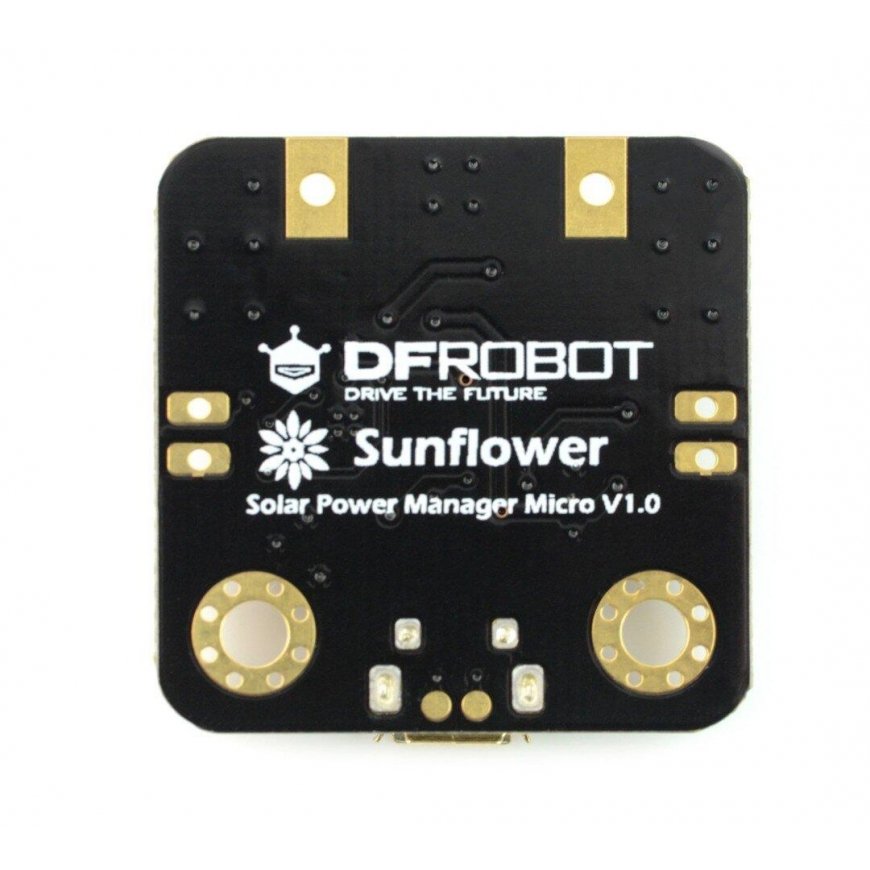

DFRobot-aurinkopaneeli 2 V / 160 mA aurinkopaneelilla
3640959 AN-12855
5904422300746
Shipping 11-18 w.d
All about the product

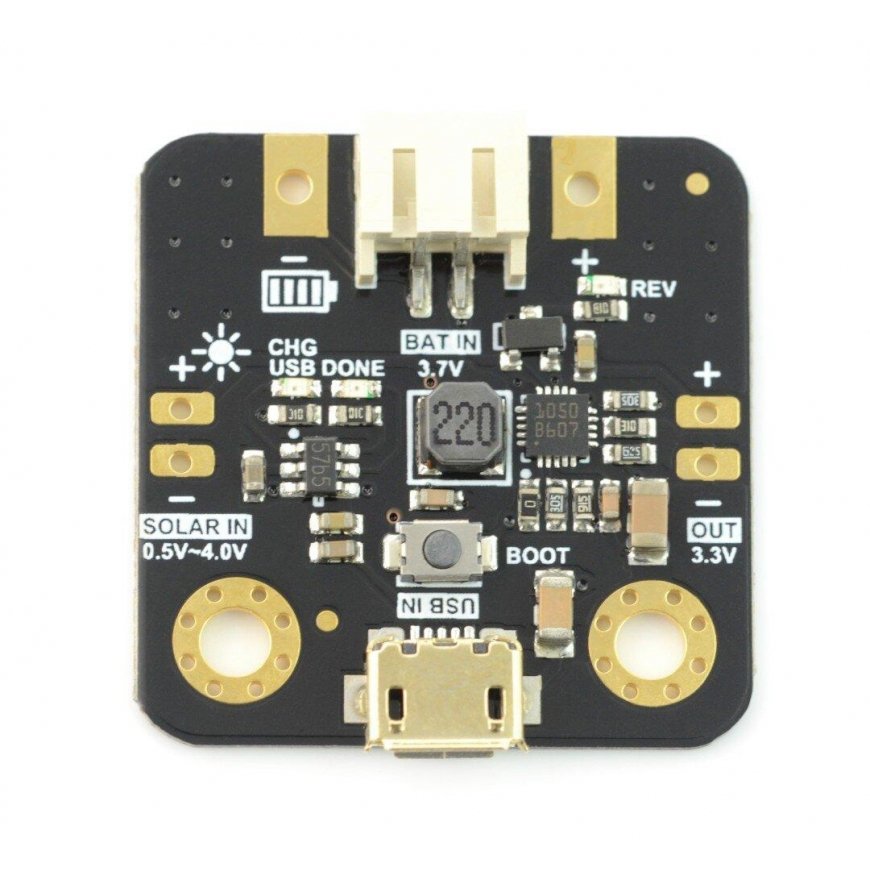

Moduuli on suunniteltu lataamaan 3,7 V:n litium-polymeeriakkua mukana tulevan mini-aurinkokennopaneelin tai micro-USB-portin avulla ja syöttämään virtaa 3,3 V:n jännitteellä oleviin laitteisiin. Pakkaus sisältää JST-pistokkeella varustetun kaapelin akun kytkemistä varten ja kaksi kaksoiskultaista liitintä sekä johdot aurinkopaneelin juottamista varten. Kaikissa tämän sarjan moduuleissa on MPPT-algoritmi (maksimaalisen tehopisteen seuranta), joka lisää merkittävästi tehokkuutta vaihtelevissa olosuhteissa. Levyllä on myös useita suojauksia: ylilatausta, ylipurkautumista ja akun väärin kytkentää vastaan, sekä oikosulkua ja 3,3 V:n lähtöylikuormaa vastaan.
Tekniset tiedot:
- Virtamoduuli:
- Ohjausjärjestelmä: SPV1050
- Paneelin tulojännite: 0,5 V - 4 V
- Tuetut akut: 3,7 V litium-polymeraatti
- Latausvirta: jopa 100 mA
- Akun ylilataussuoja: 4,2 V
- Akun ylipurkaussuoja: 3,1 V
- Lähtöjännite: 3,3 V
- Lähtövirta: 90 mA
- Tyhjäkäyntivirrankulutus: alle 3 uA
- Turvallisuus:
- Akku: suojaa ylilataukselta, ylipurkaukselta ja väärin päin kytkennältä
- 3,3 V:n lähtö: oikosulku, ylikuormitus
- Käyttölämpötila: -40 ℃ - 85 ℃
- Mitat: 30 x 30 mm
- Aurinkokeräin:
- Nimellisjännite: 2 V
- Nimellisvirta: 160 mA
- Materiaali: piimonokiteiset ketjut
- Ominaisuudet:
- Vedenpitävä
- Korroosionkestävä
- Mitat: 50 x 50 mm

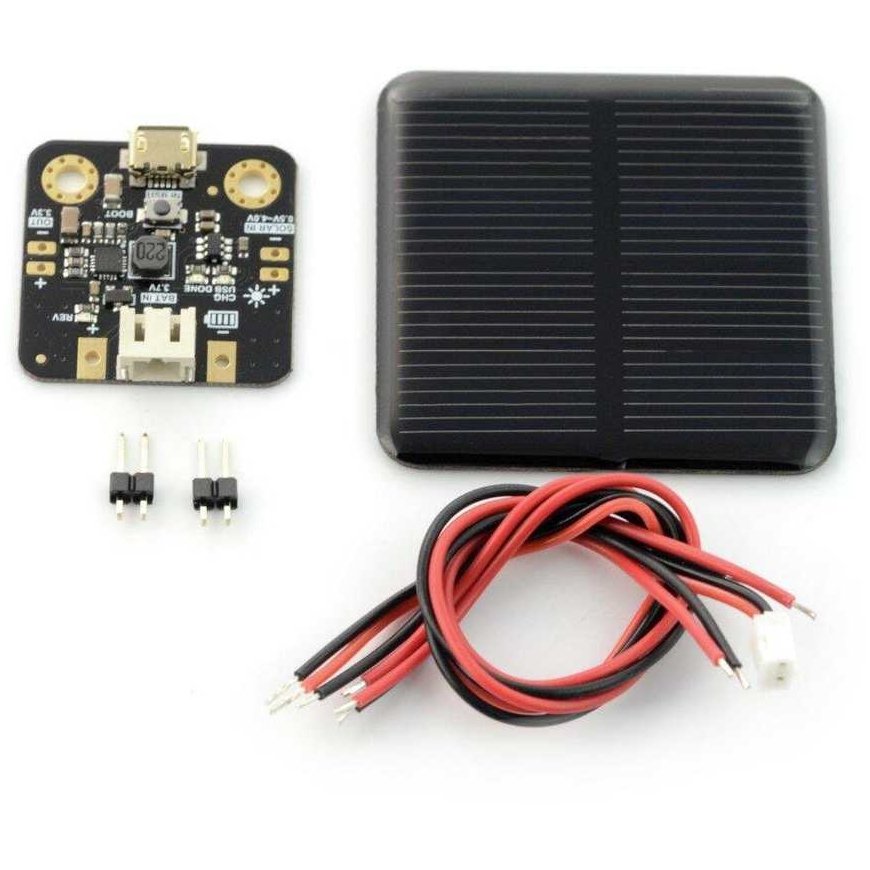

Se sisältää myös:
- Monokiteinen piiaurinkopaneeli 2 V, 160 mA, 50 x 50 mm x1
- Punainen johto 15 cm, 24 AWG x2
- Musta johto 15 cm, 24 AWG
- PH2.0-2P-kaapeli 15 cm x 1
- XH2.54-2P-nastat x2
