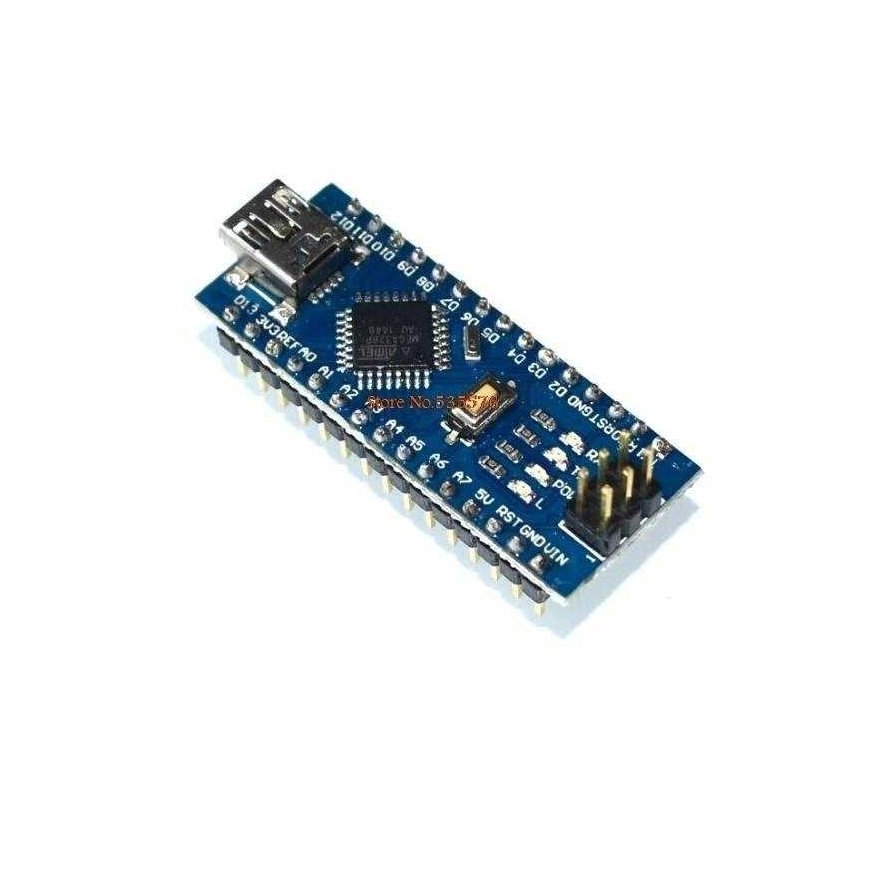

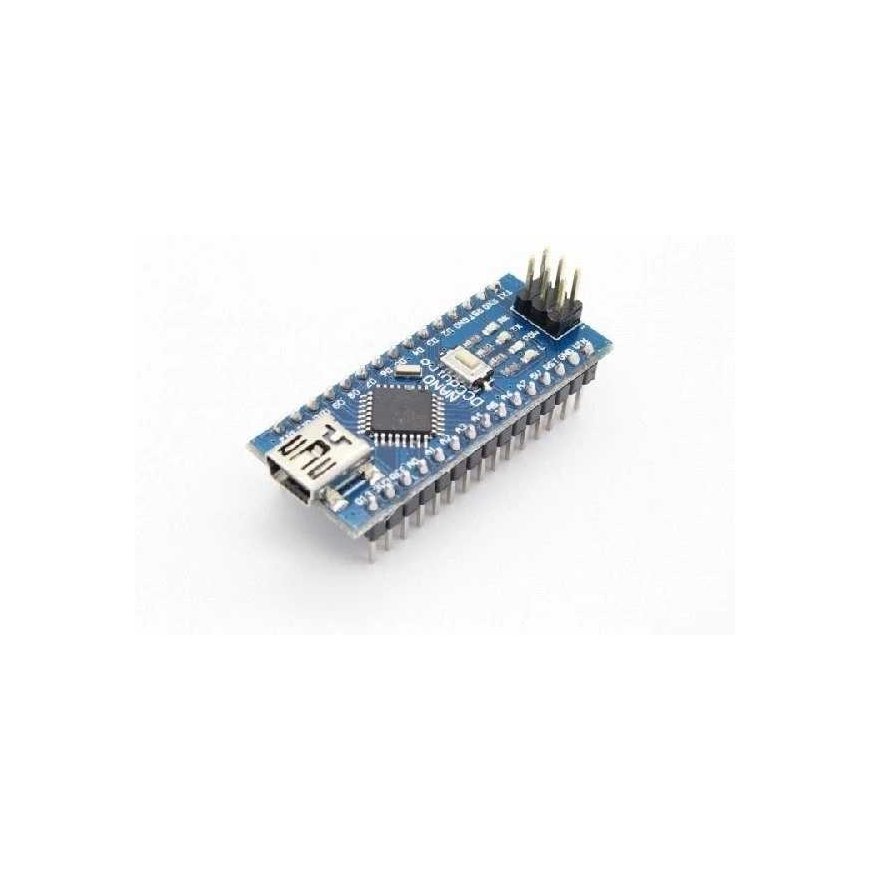

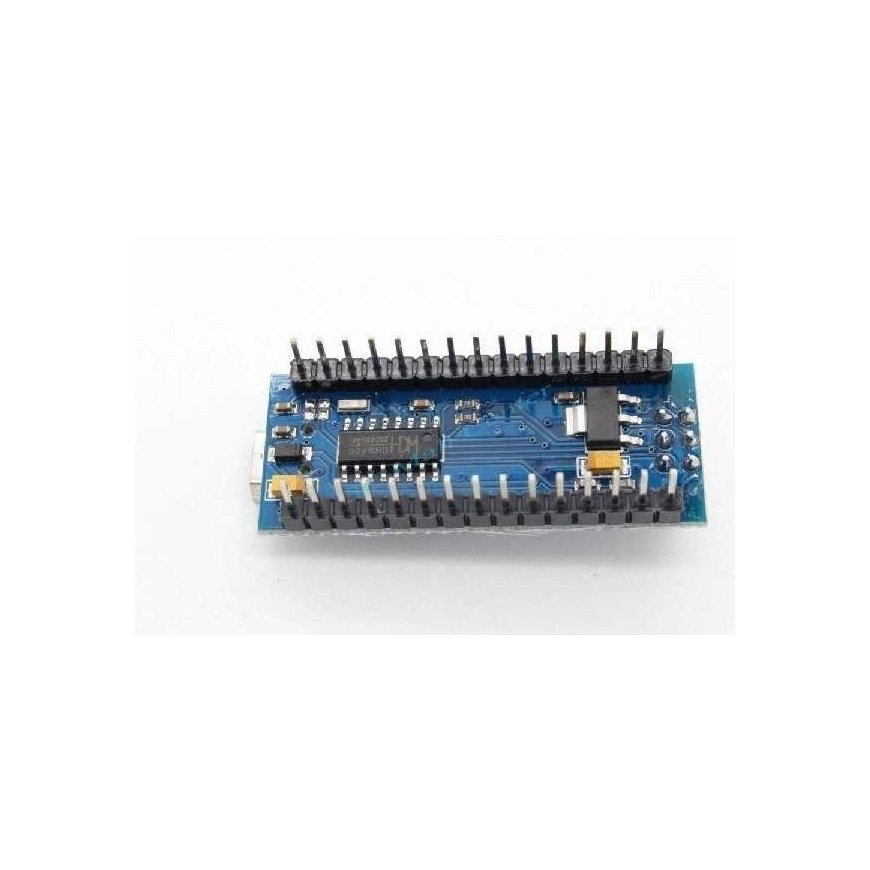

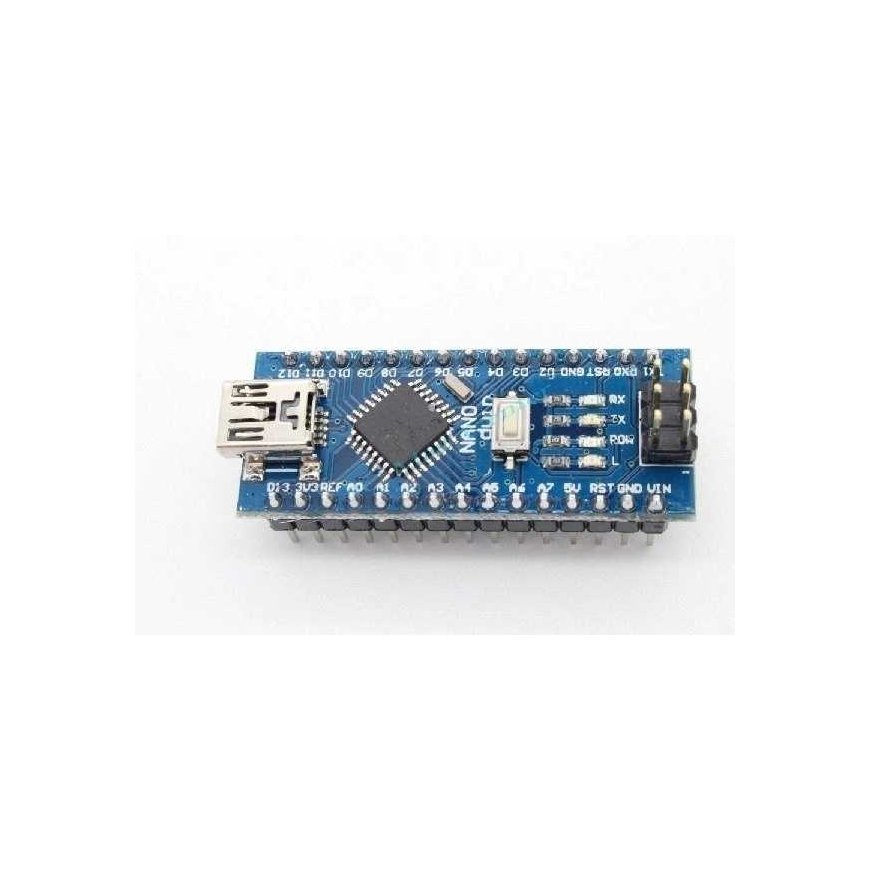

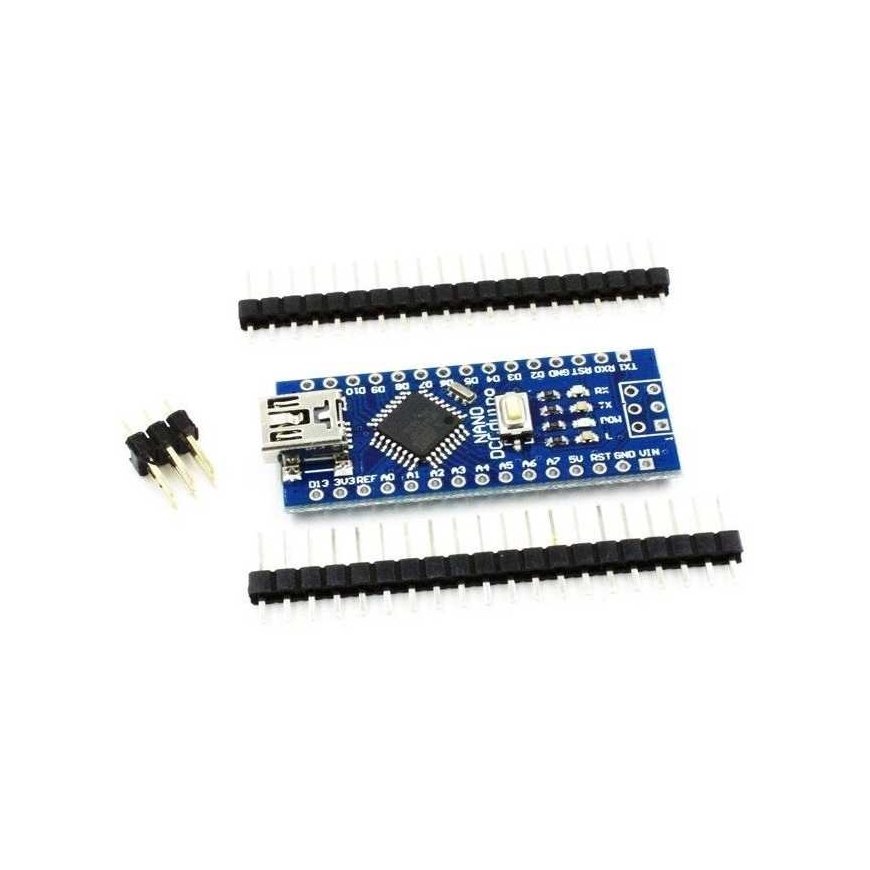

NANO V3.0 16MHz USB - ATmega328PB - CH340 - Klooni - Juotosnastat - Arduino-yhteensopiva
19.94 €
3606024 ABC-9588
5904384710492
Shipping 5-9 w.d
Oletko kiinnostunut tästä tuotteesta ?
All about the product
NANO V3.0 16MHz USB - ATmega328PB - CH340 - Klooni - Yhteensopiva Arduinon kanssa Universaali minimoduuli, joka on yhteensopiva alkuperäisen Arduinon kanssa, varustettu ATmega328PB-mikro-ohjaimella ja USB-liittimellä (versio, jossa nastat itsejuottamiseen). Voidaan käyttää monissa mikroprosessoriprojekteissa. Järjestelmä on yhteensopiva Arduino-projektin kanssa.- Tarkasti regeneroitu vaahtera varmistaa suorituskyvyn ja luotettavuuden.
- NANOssa on CH340-ohjelmoija, joka vaatii lisäohjaimen, jonka löydät alta.
- Kätevän mini-USB-liitännän ansiosta tämä moduuli on helppo liittää tietokoneeseen ja ohjelmoida se. Pienen kokonsa ansiosta se sopii pienempiin projekteihin.
- Arduinossa käytetään Atmega328-mikro-ohjainta.
- Nanossa on jännitteenvakain, joten voimme syöttää moduuliin yli 5V jännitteen.
HUOMIO!!!
Nanolla on vanha käynnistyslatain, joka toimii ArduinoIDEn kanssa versioon 1.6 asti. ja tämä ohjelmistoversio on ladattava.
Tuotteen ominaisuudet- Nano-versio, kuten Pro, perustuu suosittuun Uno-moduuliin
- Siinä on Atmega328PB-mikro-ohjain.
- Levyssä on USB-liitin, jossa on CH340-siru
- Kortissa on ATmega328-prosessori 32kB Flash-muistilla, 1kB SRAM-muistilla, 1kB EEPROM-muistilla. Sitä valvotaan kellosignaalilla, jonka taajuus on 16 MHz.
- Kortilla on lähtö/tulonastat, mukaan lukien 14 digitaalista nastaa ja 8 analogista tuloa.
- Arduino Nano voi saada virtaa mini-USB-kaapelilla, jossa on vakauttamaton 7-12 V jännite, joka on kytketty nastaan 30, tai stabiloidusta 5 V jännitelähteestä. Järjestelmä valitsee automaattisesti suurimman jännitteen virtalähteen.
- Järjestelmässä on tiedonsiirtojärjestelmä tietokoneen kanssa UART-, USB-, I²C- (TWI) ja SPI-liitännän kautta.
- Toimii 5V jännitteellä.
- Manuaalinen palautuskytkin, LEDit järjestelmän toiminnan ohjaamiseen.
- Levyllä olevien liittimien avulla voit liittää levyn suoraan leipälevyyn.
- Tässä versiossa on juotetut liitinnastat.
- Ohjelmointi tehdään Arduino IDE:llä, ilmaisella ohjelmistolla, joka on erityisen käyttäjäystävällinen aloittelijoille.
- Sisäänrakennetussa mikro-ohjaimessa on esiasennettu käynnistyslatain, jonka avulla ohjelmisto voidaan ladata ilman lisälaitteita.
- Lisäksi prosessori on ohjelmoitavissa ICSP:n kautta.
- Syöttöjännite: 5V
- Mikro-ohjain: ATmega328PB - 16 MHz
- Portit – I/O-nastat: 14
- Analogisten tulojen määrä: 8
- PWM-lähtöjen määrä: 6
- Sarjaliitännät: UART, SPI, I2C
- Ulkoiset keskeytykset
- Suojaus liiallista virtaa vastaan
- Moduuli on valmistettu 0,8 mm paksusta laminaatista
- Paino alle 5g.
- Nappiväli 2,54 mm (voidaan asentaa leipälaudoille)
- Mitat: 45x19 mm
- 32 kt flash-muisti, 1 kt EEPROM, 1 kt SRAM
- 2 8-bittistä ajastinta/laskuria, 1 16-bittinen ajastin/laskuri
- Ruoka:
- Jos syöttöjännite on korkeampi kuin 5 V, se tulee kytkeä RAW-nastaan, joka on kytketty stabilisaattoriin.
- VCC on kytketty suoraan mikro-ohjaimen nastoihin, ja yli 5 V:n jännitteen käyttö voi vahingoittaa järjestelmää pysyvästi.
- Tulot/lähdöt:
- Arduino Prossa on 14 digitaalista tulo/lähtö (I/O) nastaa.
- Jokainen nasta sallii 40 mA:n maksimivirran, mikä mahdollistaa LEDien suoran liittämisen vastuksiin ja muiden integroitujen piirien ohjauksen.
- Normaalin I/O:n lisäksi joissakin koskettimissa on erikoistoimintoja.
- Ohjelmointi:
- Ohjelmistoa voidaan kehittää ja ladata valmistajan tarjoamassa ilmaisessa ympäristössä.
- Voit käyttää PL2303-ohjelmoijaa ohjelmoimaan UART:n kautta.
- Arduino Pro Mini -kotisivu - http://www.arduino.cc/en/Main/arduinoBoardNano
- IDE-ohjelmisto - http://www.arduino.cc/en/Main/Software
- Nano V3.0 -kortin nastavirheet - http://microcontrollers.cba.pl/?p=6
- USB-sirun ohjain - http://www.driverscape.com/download/usb-serial-ch341
- NANO V3.0 16MHz USB - ATmega328PB - CH340 - Klooni - 1 kpl
