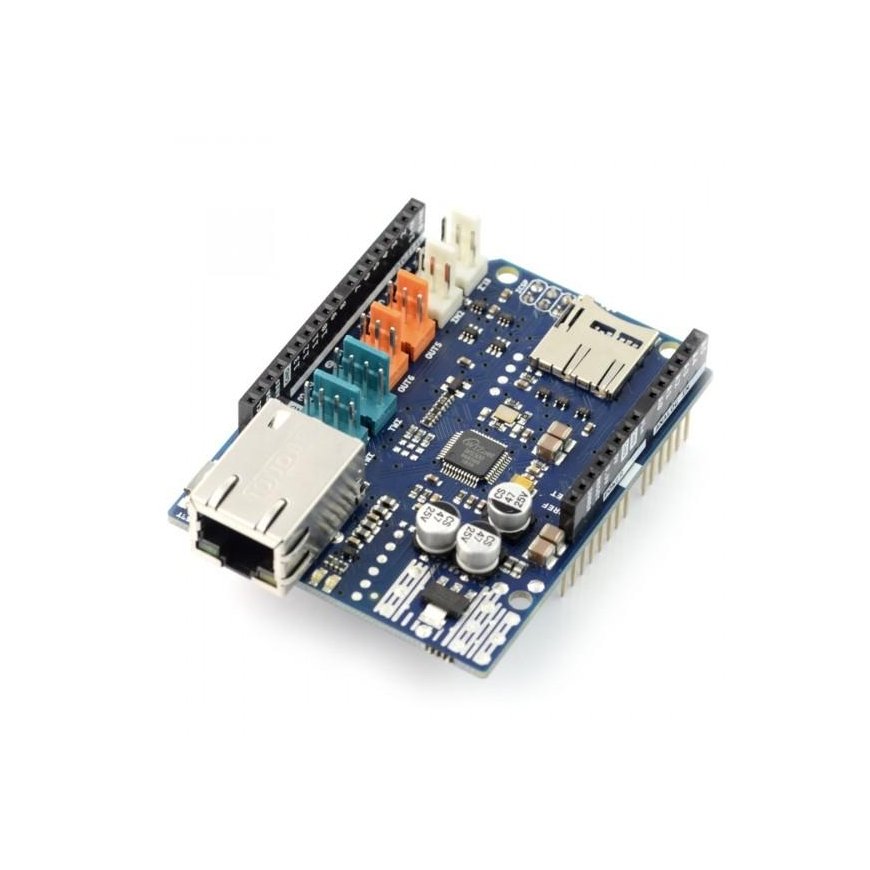

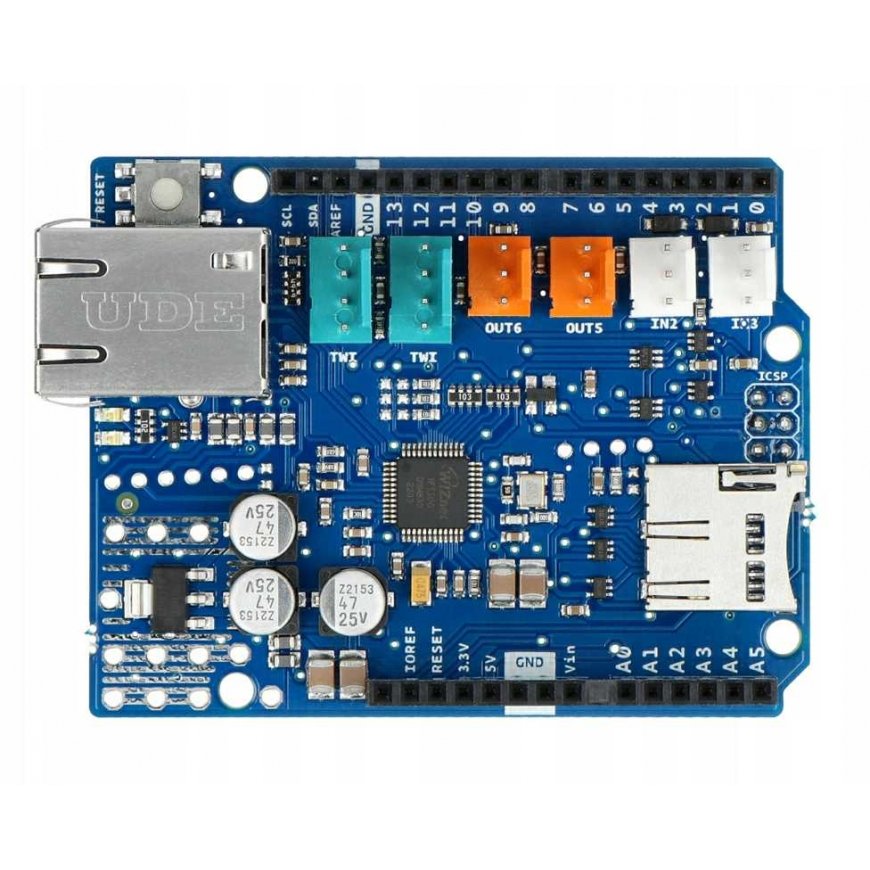

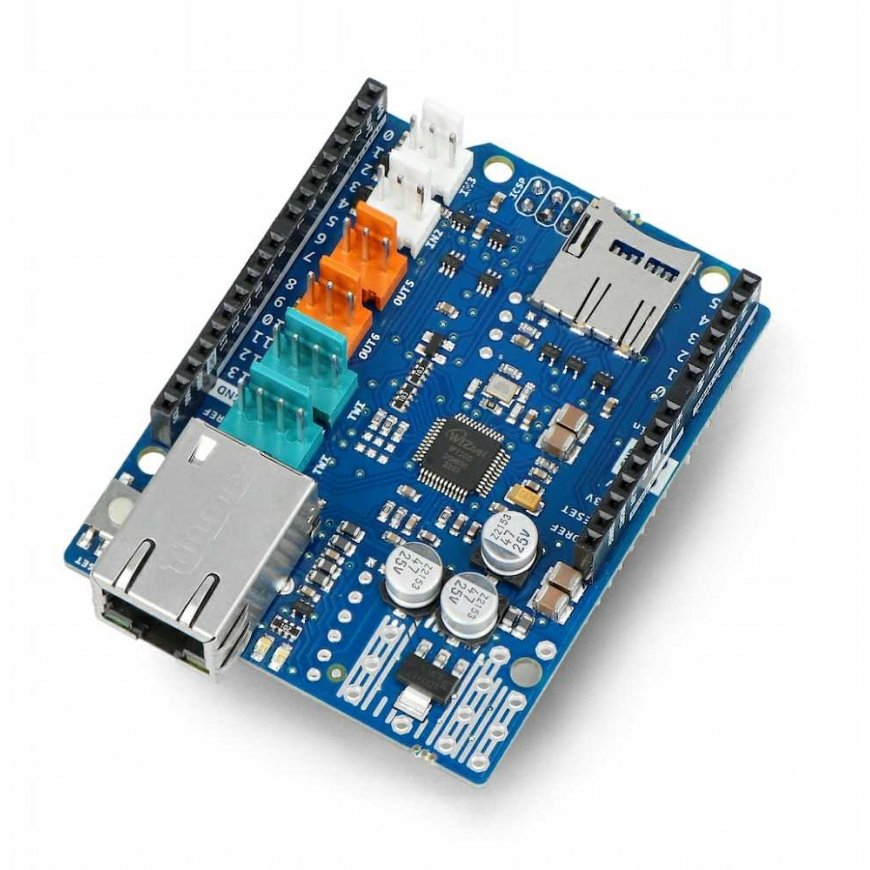

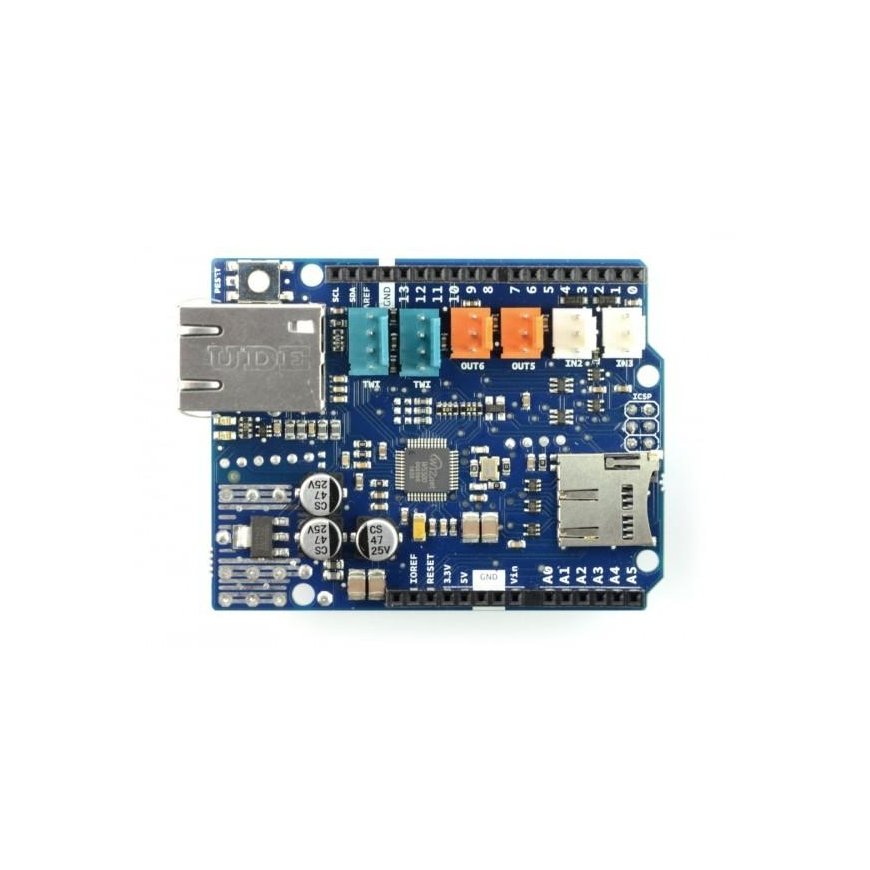

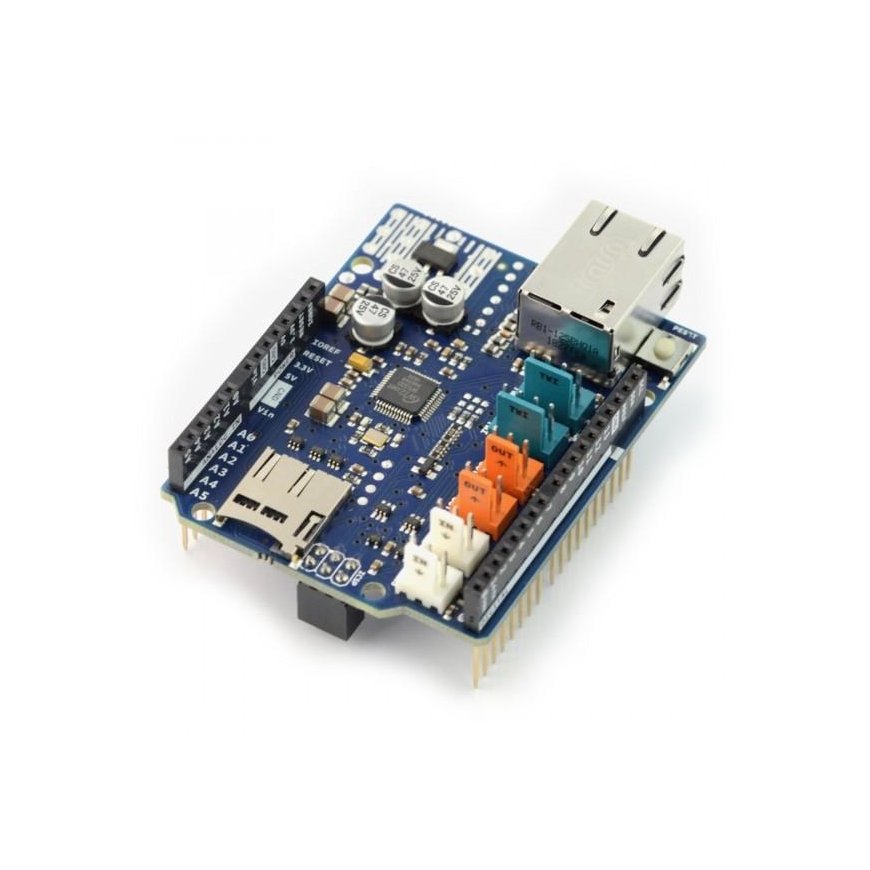

Arduino Ethernet Shield 2 -lisäosa Micro SD -lukijalla
3602055 AN-03926
7630049200364
Shipping 11-18 w.d
All about the product
Arduino Ethernet Shield 2 yhdistää Arduinosi Internetiin muutamassa minuutissa. Aseta tämä moduuli Arduino-levyllesi, liitä se sitten verkkoon RJ45-kaapelilla (ei sisälly toimitukseen) ja seuraa muutamaa yksinkertaista vaihetta aloittaaksesi maailmansi hallinnan verkossa. Kuten aina Arduinon kanssa, kaikki alustan elementit – laitteisto, ohjelmisto ja dokumentaatio – ovat vapaasti saatavilla ja avoimen lähdekoodin. Tämä tarkoittaa, että voit selvittää tarkalleen, miten se on valmistettu ja käyttää sen suunnittelua viitepisteenä piireillesi.
Arduino Ethernet Shield 2:n avulla voit yhdistää Arduino-levysi Internetiin. Se perustuu Wiznet W5500 Ethernet-siruun. Wiznet W5500 tarjoaa IP-pinon, joka tukee sekä TCP:tä että UDP:tä. Wiznet tukee jopa kahdeksaa samanaikaista pistorasialiitäntää. Käytä Ethernet-kirjastoa luodaksesi luonnoksia, jotka muodostavat yhteyden Internetiin laajennuksen avulla. Arduino Ethernet Shield 2 -laajennus liitetään Arduino-korttiin pitkillä lankakääreillä pistokkeilla, jotka menevät laajennuksen läpi. Tämä ei muuta tappien asettelua ja mahdollistaa toisen lisävarusteen lisäämisen päälle.
Ethernet Shield 2:ssa on standardi RJ-45-liitäntä, jossa on integroitu linjamuuntaja ja Power over Ethernet käytössä.
Lisävarusteessa on sisäänrakennettu micro-SD-korttipaikka, johon voidaan tallentaa verkkopalveluun tarkoitettuja tiedostoja. Se on yhteensopiva Arduino Unon ja Megan kanssa (käyttäen Ethernet-kirjastoa). Sisäänrakennettu microSD-kortinlukija on käytettävissä SD-kirjaston kautta. Kun työskentelet tämän kirjaston kanssa, SS on nastassa 4.
Tämä lisäosa sisältää myös nollausohjaimen, joka varmistaa, että W5500 Ethernet-moduuli nollataan oikein, kun virta kytketään. Digisovittimen aiemmat versiot eivät olleet yhteensopivia Megan kanssa, ja ne piti nollata manuaalisesti käynnistyksen jälkeen. Nykyinen digiboksi tukee Power over Ethernet (PoE) -moduulia virran syöttämiseksi tavallisesta luokan 5 Ethernet-kaapelista.
PoE-moduulia ei ole asennettu digiboksiin, se on erillinen komponentti, joka on lisättävä. Arduino kommunikoi W5500:n ja SD-kortin kanssa SPI-väylän kautta (ICSP-nastan kautta). Nämä ovat digitaalisia: nastat 10, 11, 12 ja 13 Unossa ja nastat 50, 51, 52 Megassa. Molemmat levyt käyttävät nastaa 10 W5500:n valintaan ja nastaa 4 SD-kortin valintaan. Mainittuja nastoja ei voida käyttää yleiseen tuloon/lähtöön. Mega SS -laitteistossa nastaa 53 ei käytetä W5500:ssa tai SD-kortin valinnassa, mutta se on säilytettävä lähtönä, muuten SPI-liitäntä ei toimi.
Huomaa, että W5500 ja SD-kortti jakavat SPI-väylän, joten vain yksi voi olla aktiivinen kerrallaan. Jos käytät molempia oheislaitteita sovelluksessasi, vastaavien kirjastojen tulee huolehtia siitä. Jos et kuitenkaan käytä mitään oheislaitteita, sinun on poistettava sen valinta. Jos haluat tehdä tämän SD-kortilla, aseta nasta 4 ulostuloksi. Ja tehdäksesi tämän W5500:lla, aseta nasta 10 korkeaksi tehoksi.
Laajennuksessa on standardi RJ45 Ethernet-liitäntä.
Liitteen Reset-painike nollaa W5500:n ja Arduino-kortin.
Kortilla on useita tietodiodeja (LED-valoja): PÄÄLLÄ: ilmaisee, että kortti ja kortti ovat päällä, 13 on Arduino-standardin sisäänrakennettu LED, ACT: vilkkuu, kun RX tai TX on aktiivinen, LINK: osoittaa verkkoyhteyden olemassaolon ja vilkkuu, kun kortti lähettää tai vastaanottaa tietoja
Tämä lisäosa sisältää myös Tinkerkit-yhteensopivat liittimet:
- 2 TinkerKit-liitintä kahdelle analogiselle sisääntulolle (valkoinen), jotka on kytketty A2- ja A3-liitäntöihin.
- 2 TinkerKit-liitintä kahdelle Aanlog-lähdölle (oranssi keskellä), jotka on kytketty PWM-lähtöihin nastoissa D5 ja D6.
- 2 TinkerKit-liitintä TWI-liitännälle (valkoinen 4 nastalla), yksi tuloa varten, yksi lähtöä varten.
Tekniset tiedot:
- Käyttöjännite: 5V
- Ethernet-ohjain: W5500 sisäisellä 32K puskurilla
- Yhteysnopeus: 10/100 Mb
- Yhteys/kommunikaatio Arduinon kanssa SPI-portissa
- PoE-moduulin ominaisuudet:
- Täyttää IEEE802.3af-vaatimukset
- Tulojännite: 36-57V
- Ylikuormitus- ja oikosulkusuojaus
- 12V lähtö
- Tehokas DC/DC-muunnin: Tyypillinen 85 % @ 80 % kuormitus
- 1500V eristys (tulosta lähtöön)
