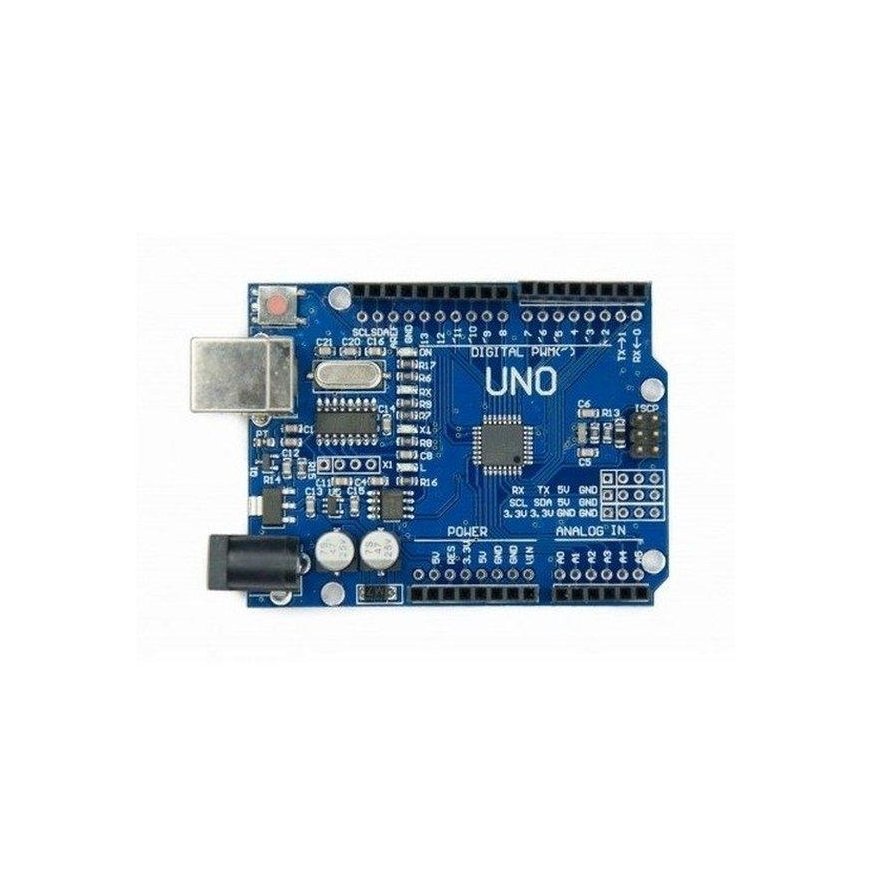

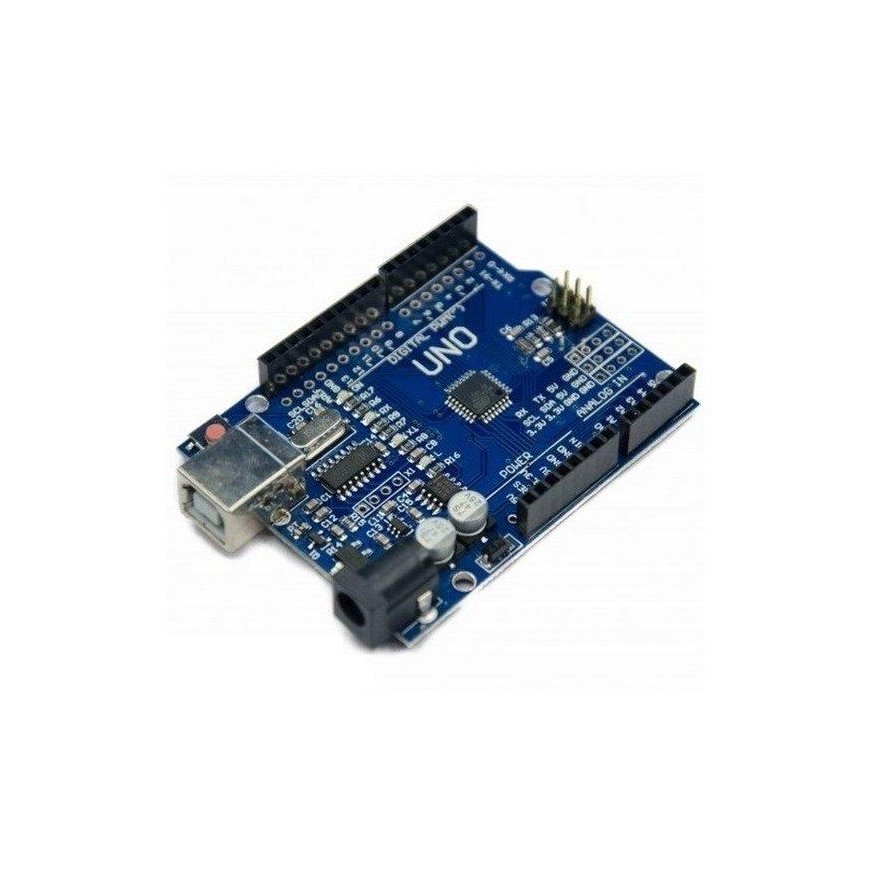

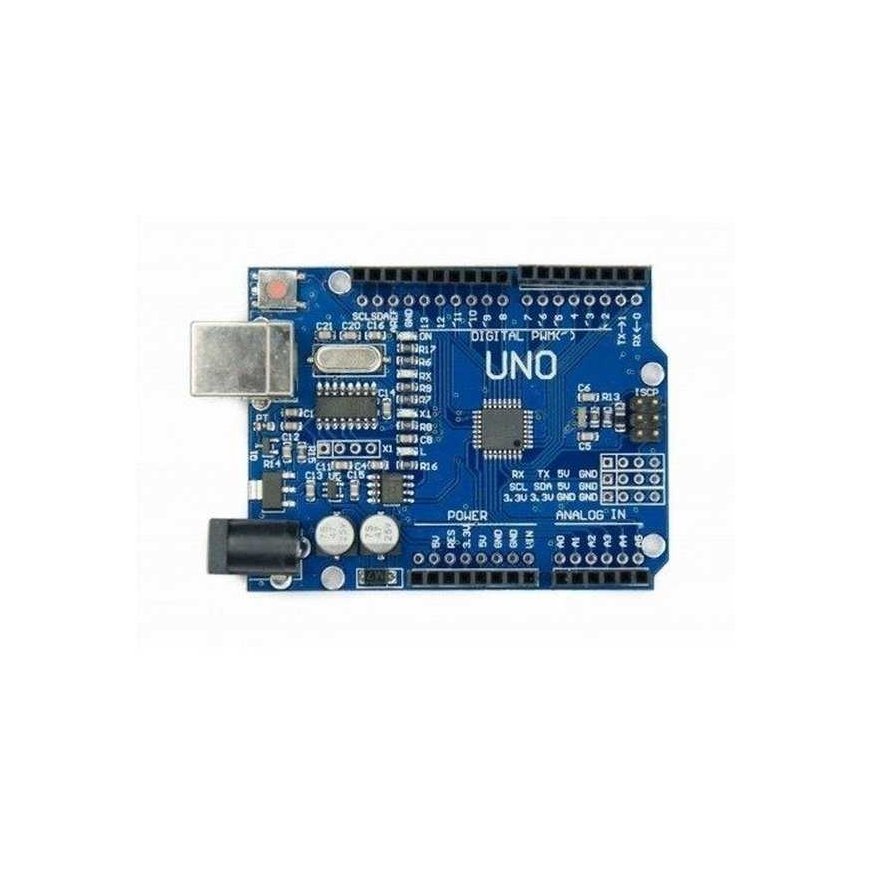

UNO R3 CH340 Atmel ATMega328 16MHz - yhteensopiva Arduino UNO:n kanssa
3581868 ABC-6233
4772164000771
Shipping 8-12 w.d
All about the product

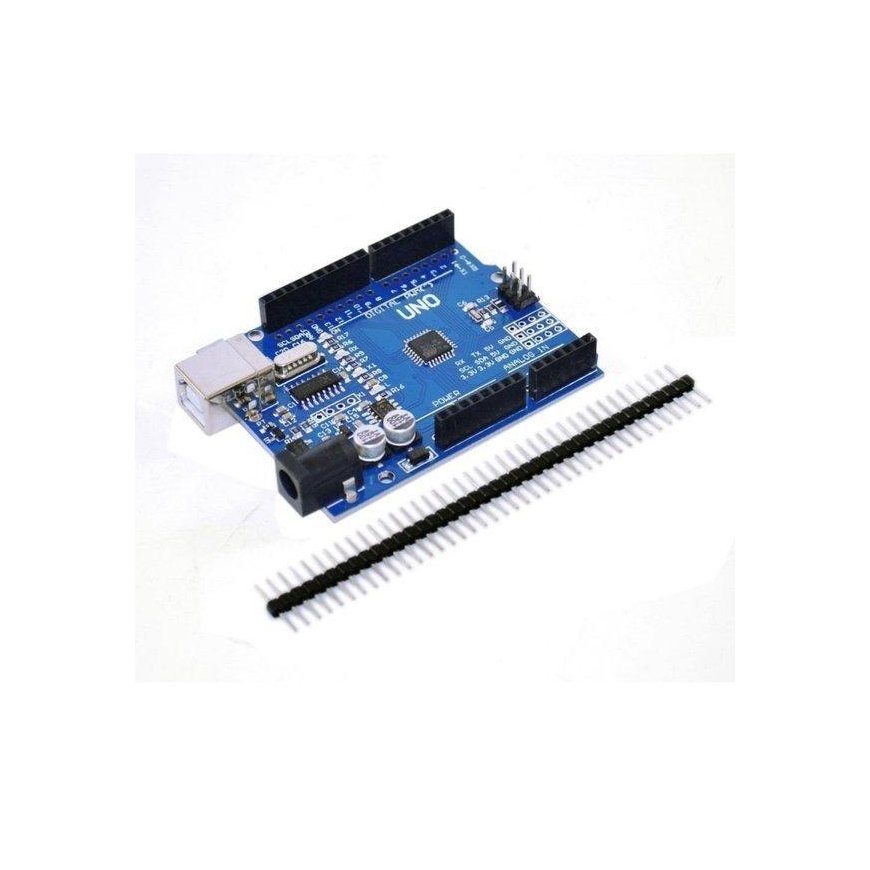

Ehdotettu UNO R3 Atmel on täysin yhteensopiva klooni yhdestä markkinoiden suosituimmista moduuleista, Arduino Unosta. Tämä mikro-ohjain tarjoaa erinomaiset sovellusmahdollisuudet monissa mikroprosessoriprojekteissa. UNO on ihanteellinen ratkaisu niille, jotka ovat vasta aloittamassa mikro-ohjainten ja elektroniikan maailmaa. UNO:ssa on digitaaliset tulot/lähdöt, 6 PWM-lähtöä ja 6 analogista tuloa. Lisäksi se tukee SPI:tä tai I2C:tä tiedonsiirtoon monenlaisten antureiden, näyttöjen ja muiden laitteiden sekä Arduinon kanssa. Levyssä on myös rinnakkaiset reiät kaikille pinnoille, joten voit juottaa johtimet tai sarjan mukana tulevan GOLDPINin. Arduinossa on jännitteenvakain ja erillinen DC-tulo, joten voit syöttää siihen virtalähteen jännitteellä aina 12 V:iin asti. Tämän ratkaisun ansiosta mikro-ohjaimen virran saaminen ja ohjelmoitujen toimintojen suorittaminen on helppoa missä tahansa. Tässä Arduinossa on sisäänrakennettu CH340-ohjelmoija, joka vaatii lisäohjaimen. Moduuli on täysin yhteensopiva Arduino UNO:n kanssa, eli se voidaan ohjelmoida käyttämällä Arduino IDE -ympäristöä käytettävissä olevia kirjastoja käyttämällä.
Moduulissa on:
- ATmega328 mikro-ohjain 16MHz
- 14 digitaalista tuloa/lähtöä,
- 6 PWM-kanavaa - esim. servo/moottoriohjaus, esim. SG-90 Servo TowerPro SG-90 - 9 g - 1,8 kg/cm
- 6 analogista tuloa - 10 bittiä
- suosittuja viestintärajapintoja
- USB-liitin (ohjain CH340-sirulla)
- DC-virtapistoke
- Reboot-painike
- lähdöt AVR-ohjelmoijan liittämistä varten.
- Suorita DFRduino liittämällä järjestelmä tietokoneeseesi USB-kaapelilla ja valitsemalla Arduino Uno -levy Arduino IDE -ympäristössä.
- Moduuli on enimmäkseen yhteensopiva Duemilan- ja Diecimil-suojien kanssa.
- Moduulin mukana tulee vakiona BLINK LED 13 -ohjelma ja käynnistyslatain
Tekniset tiedot:
- Syöttöjännite: 7 V - 12 V DC PIN: VIN
- Täysin yhteensopiva Arduino Uno Rev3:n kanssa
- Mikro-ohjain: ATmega328 - käyttöjännite 5V
- USB-ohjaussiru: CH340
- Suurin kellotaajuus: 16 MHz
- SRAM-muisti: 2kB
- Flash-muisti: 32 kt (5 kt varattu käynnistysvälimuistille)
- EEPROM-muisti: 1 kB
- IN-OUT 14 tuloa mukaan lukien 6 PWM
- yhden 40 mA PIN:n nykyinen hyötysuhde
- Analogisten tulojen määrä: 6 (A/C-muunninkanavat)
- Sarjaliitännät: UART, SPI, I2C
- Ulkoiset keskeytykset
- Liitin: USB-liitäntä
- Juotettu ISP-liitin
- Mitat: 75 x 54 x 15 mm
- PIN-väli 2,54 mm (voidaan asentaa kosketinlevyille)
