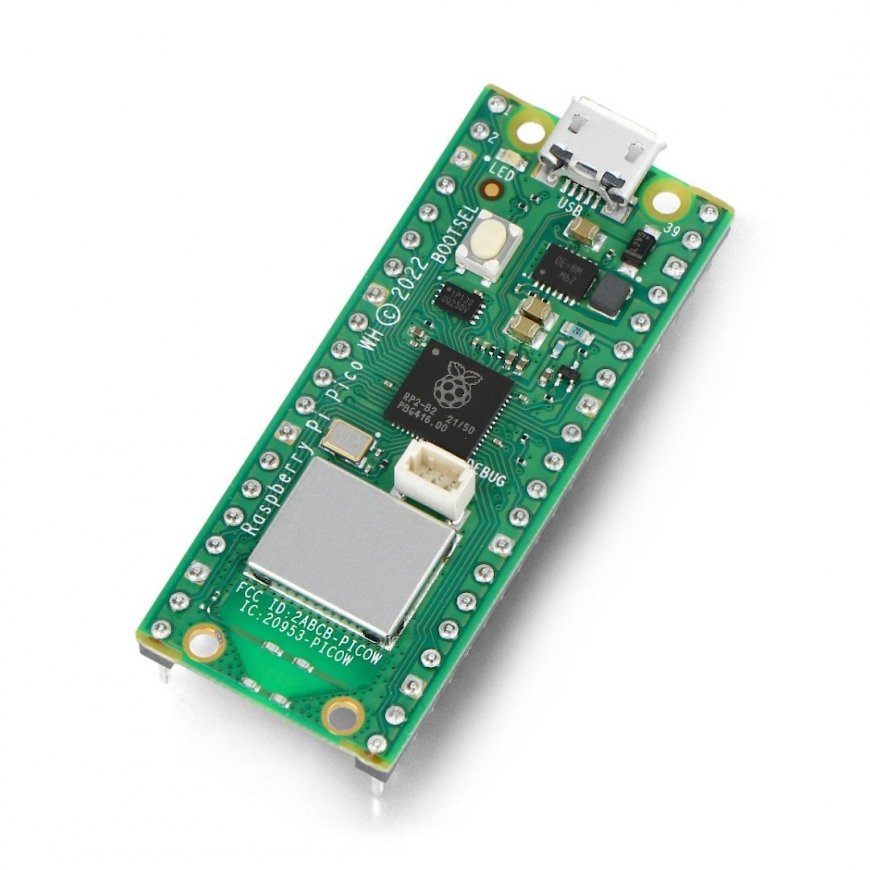

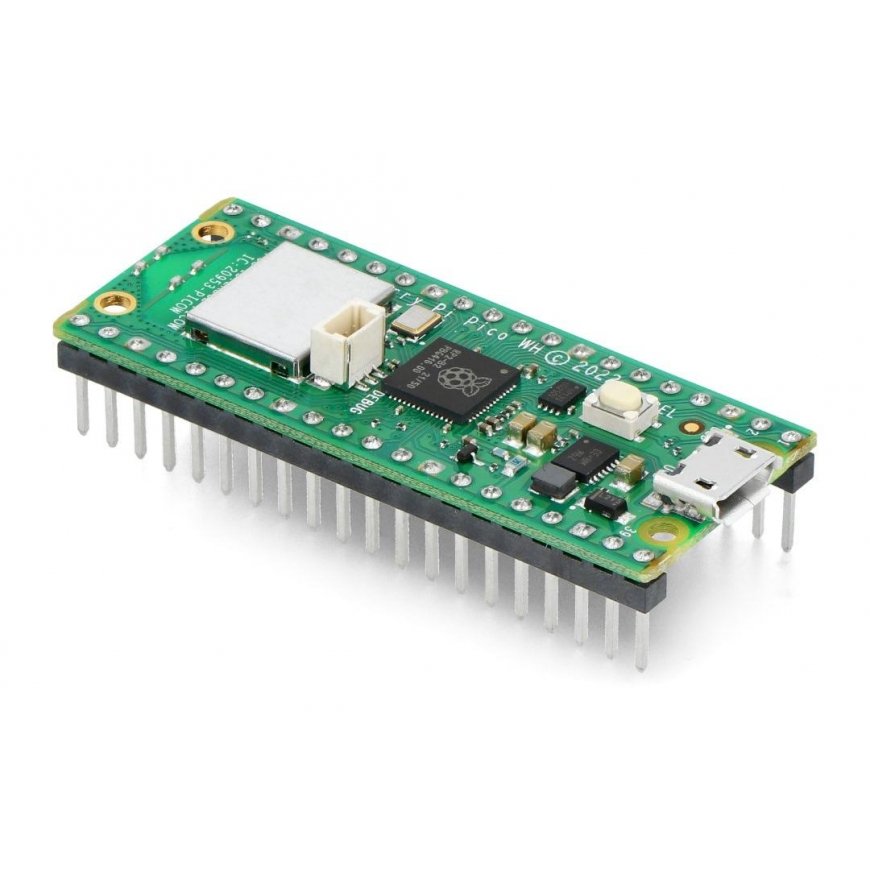

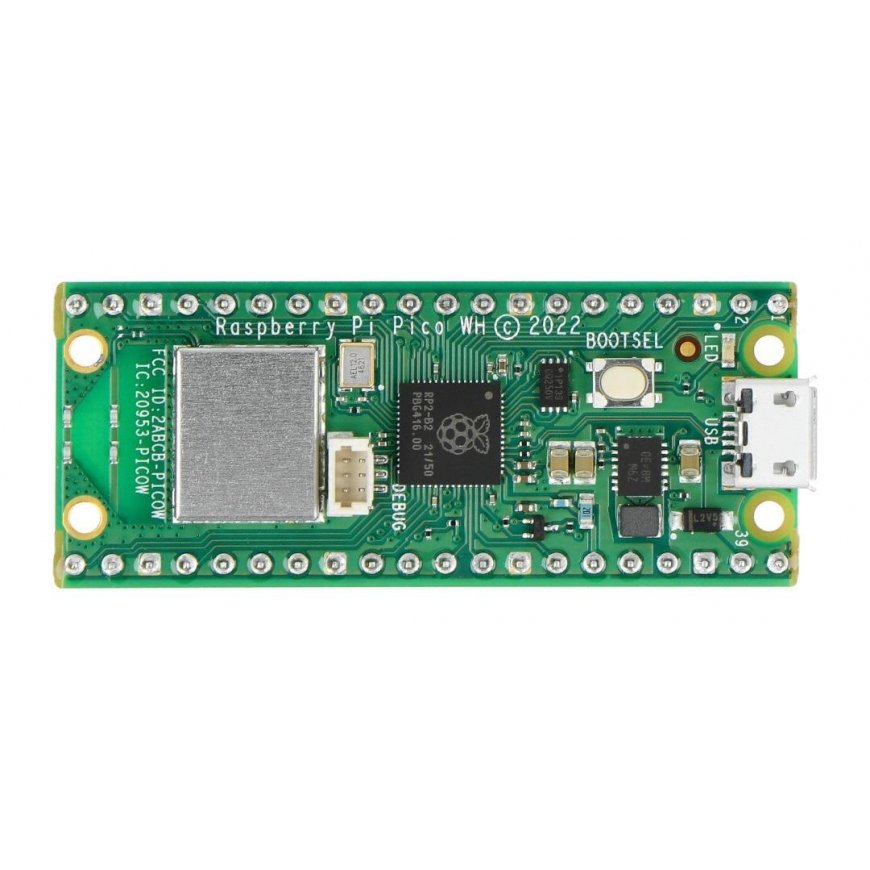

Raspberry Pi Pico WH - RP2040 ARM Cortex M0+ CYW43439 - WiFi - nastoilla
3567893 AN-21575
5056561800196
Shipping 8-12 w.d
All about the product
Raspberry Pi Pico WH perustuu patentoituun Raspberry RP2040 -mikro-ohjaimeen ja langattomaan Infineon CYW43439 -viestintäjärjestelmään. RP2040 on kaksiytiminen ARM Cortex M0+ -siru, joka toimii 133 MHz:n taajuudella ja jossa on 264 kilotavua SRAM-muistia ja 2 Mt Flash-muistia. Integroitu CYW43439-siru mahdollistaa langattoman WiFi IEEE 802.11 b/g/n -yhteyden. Pico WH:ssa on 26 GPIO-nastaa, jotka toimivat 3,3 V:lla. Levyssä on myös lämpötila-anturi. Raspberry Pi Pico WH on ohjelmoitavissa microUSB-portin kautta C/C++:ssa ja MicroPythonissa.
https://www.youtube.com/watch?v=QIdyTlmdVW8

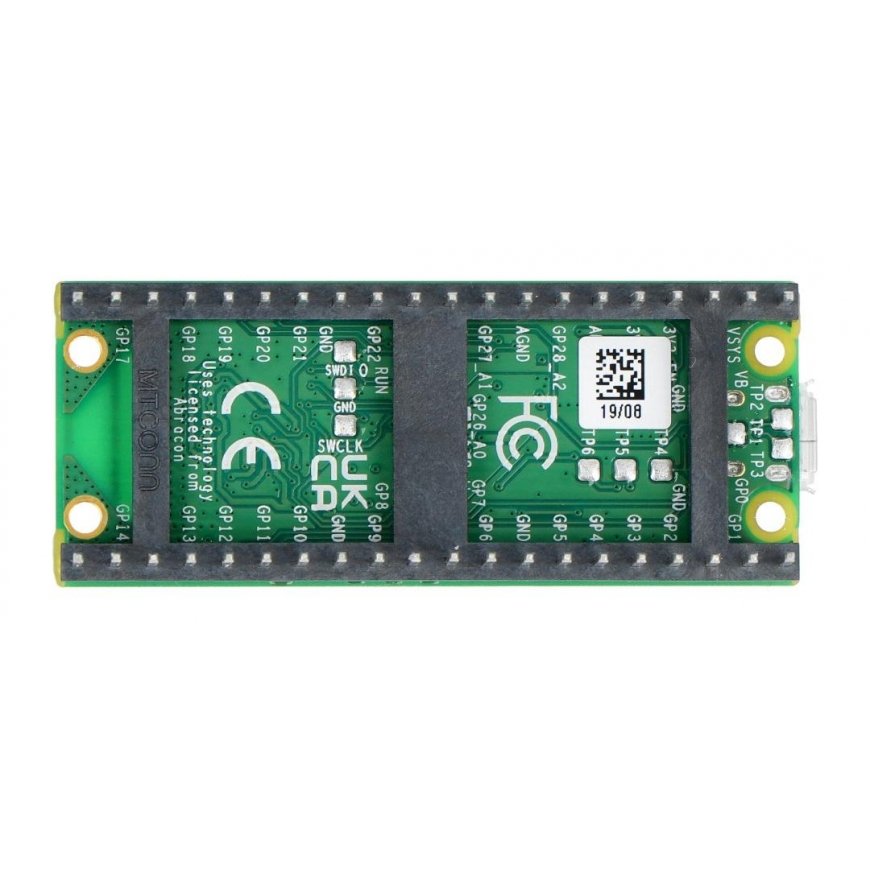

Raspberry Pi Pico WH -moduulinastat
Raspberry Pi Pico WH -kortissa on 26 GPIO-nastaa, mukaan lukien liitännät, kuten: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-bittinen, 16x PWM. Moduuli on lisäksi varustettu 8 ohjelmoitavalla IO-nastalla (PIO), jotka on suunniteltu tukemaan ei-standardi oheislaitteita.
Raspberry Pi Pico WH virtalähde
Pico WH -moduuli saa virtansa integroidusta microUSB-portista, jota käytetään myös tiedonsiirtoon Raspberry Pi -kortin ja tietokoneen välillä. Moduuli vaatii 5V virtalähteen, joka voi syöttää 1,8V - 5,5V esim. 3,7V Li-Pol akku.
Raspberry Pi Pico WH -ohjelmointi
Raspberry Pi Pico WH voidaan ohjelmoida sekä C/C++:lla että MicroPythonilla. Ohjelman lataaminen taululle on erittäin yksinkertainen. Tietokone tunnistaa moduulin USB-massamuistilaitteena nimeltä RPI-RP2. Valmis ohjelmatiedosto on vedettävä ja pudotettava äskettäin löydettyyn taltioon. Valmistaja tarjoaa SDK-arkiston C/C++- ja MicroPython-ohjelmointikielille, jotka löydät alla olevista hyödyllisistä linkeistä.
https://www.youtube.com/watch?v=o-tRJPCv0GA
MicroPythonin käytön aloittaminen
Raspberry Pi Pico WH ohjelmoidaan "pudottamalla" valmiita MicroPython-ohjelmia tietokoneen USB-tallennustilaan, jonka levy on luonut. Ladattavissa on myös esimerkki UF2-tiedostosta, joka auttaa sinua aloittamaan MicroPythonin käytön.
- Lataa MicroPython UF2 -tiedosto.
- Pidä BOOTSEL-painiketta painettuna ja liitä kortti Raspberry Pi:n tai tietokoneen USB-porttiin.
- Kun Pico on liitetty tietokoneeseen, vapauta BOOTSEL-painike.
- Raspberry Pi Pico tunnistetaan massamuistilaitteeksi, jonka tilavuus on RPI-RP2.
- Vedä MicroPython UF2 -tiedosto RPI-RP2-taltioon.
- Pico käynnistyy uudelleen käyttäen nyt MicroPythonia.
- Voit käyttää REPL- ja MicroPython-laitteita USB-sarjaportin kautta.
Ensimmäinen jokaisen ohjelmoijan kirjoittama ohjelma on Hello World, tässä tapauksessa Raspberry Pi Pico WH ohjelmoidaan Raspberry Pi 4B USB-sarjaportin kautta.
- Lataa UF2 Hello World -tiedosto.
- Pidä BOOTSEL-painiketta painettuna ja liitä Raspberry Pi Pico Raspberry Pi USB-porttiin.
- Levy tunnistetaan massamuistilaitteeksi, jonka tilavuus on RPI-RP2.
- Vedä UF2-tiedosto RPI-RP2-taltioon.
- Pico käynnistyy uudelleen.
- Avaa pääte Raspberry Pi 4B:ssä ja suorita komennot:
- sudo apt install minicom
- minicom -b 115200 -o -D /dev/ttyACM0
- Sinun pitäisi nähdä Hello World terminaaliikkunassa.
- Järjestelmä: Raspberry Pi RP2040
- Ydin: ARM Cortex-M0+ kaksiytiminen 133 MHz
- Langaton siru: CYW43439
- Langaton yhteys: WiFi 2,4 GHz IEEE 802.11 b/g/n
- SRAM-muisti: 264 kt
- Flash-muisti: 2MB
- Pinnat: 40 nastaa / 23 digitaalista GPIO + 3 ADC-nastaa
- Liitännät: 2x UART, 2x I2C, 2x SPI, jopa 16 PWM-kanavaa
- Virtalähde: 5V (USB)
- Looginen käyttöjännite: 3,3V
- Virta/dataliitin: microUSB
- Mitat: 51,3 x 21 x 12,9 mm
