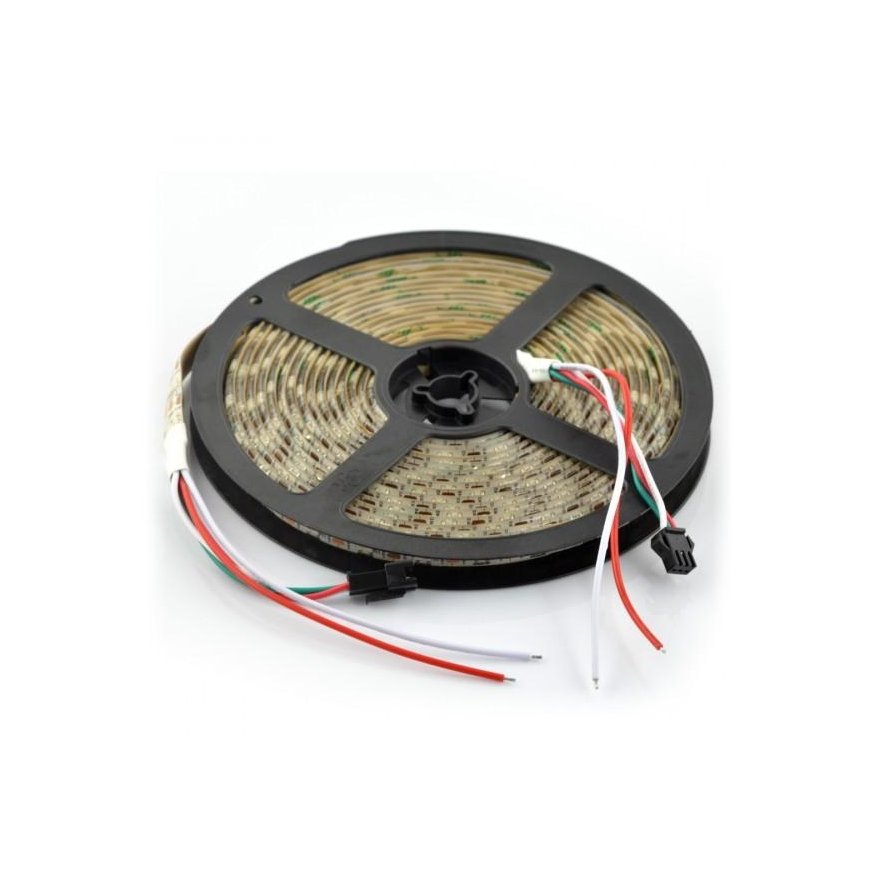

Oem RGB LED-nauha WS2812B -60 LED/m 5V - 5m
3557112 AN-05446
5904422333546
Shipping 8-12 w.d
All about the product

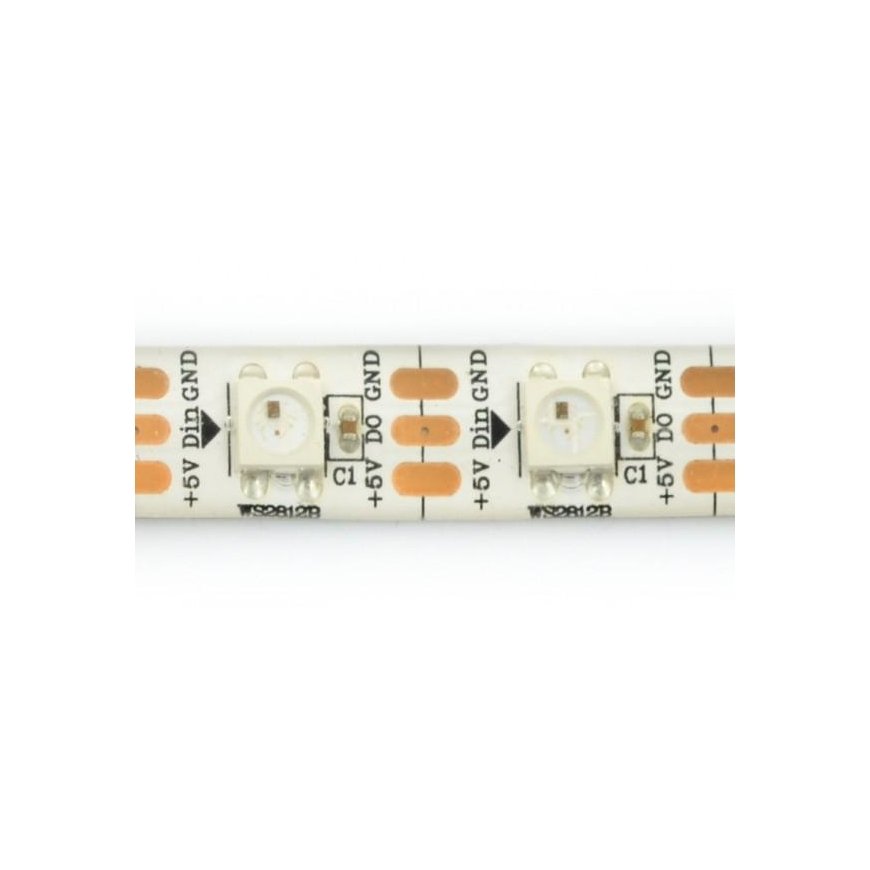

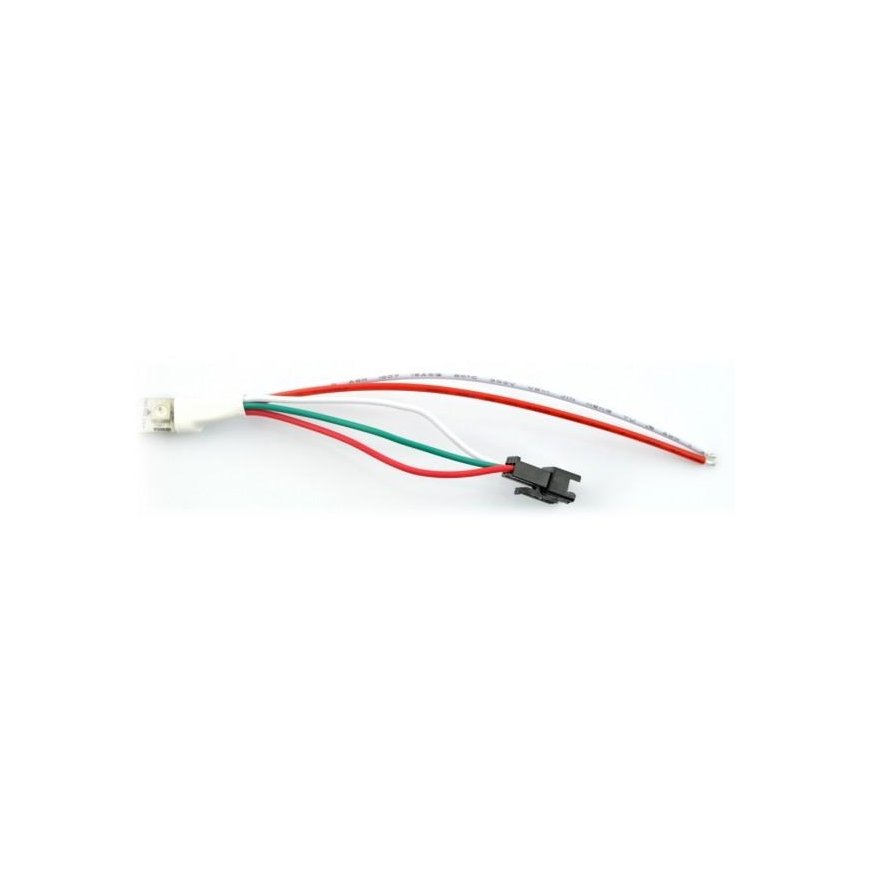

Yksilöllisesti osoitettavat RGB-LEDit, joiden tiheys on 60 diodia metriä kohti. Jokainen pikseli voi lähettää värejä 24-bittisestä paletista. Yksi mikrokontrollerin pin (esimerkiksi Arduino) riittää ohjaamaan moduulia. LED-valot ovat tiheästi, noin 10 km:n päässä toisistaan. 17 mm, joten kirkkaus on erittäin korkea. Suuri teho vaatii tehokkaan virtalähteen. Järjestelmä saa virtaa 5 voltista, kuluttaa n. 3,5A per metri (18W). Piirillä on kyky ylittää jokainen diodi. Käytetty tiedonsiirtoprotokolla mahdollistaa LEDien kytkemisen sarjaan. Toinen piiri tulee kytkeä lähtöliittimeen, kytkemällä 5V, GND ja DOUT DIN-liitäntään. Valmistaja huomauttaa, että kun työskentelet yli 500 LEDin kanssa, Arduino Uno -järjestelmässä ei ehkä ole tarpeeksi RAM-muistia. Huomaa myös, että jokainen seuraava matriisi vaatii tehonlähteen suorituskyvyn lisäämistä.
Adafruit-kirjaston asentaminen:
- Lataa kirjasto GtitHub Download ZIP -sivustosta
- Nimeä juurikansio uudelleen muotoon: Adafruit_NeoPixel
- Siirrä koko kansio Arduino-kirjastot sisältävään hakemistoon
- Käynnistä Arduino-ympäristö uudelleen, kirjasto tulee näkyviin valikkoon: Tiedosto -> Esimerkit
Tekniset tiedot:
- Syöttöjännite: 5V
- Teho: 18 W/m
- Virrankulutus: noin 3,5A 1 piirimetriä kohti
- Käytetyt diodit: LED RGB SMD5050 WS2812b
- Osoitepiste: 1 RGB-LED
- IP-luokka: IP65 (silikoninen kansi)
- Ketjun pituus: 5m
- leveys: 10mm
