Oem Termostaat XH-W3001-12VDC mõõtevahemik -50°C kuni 110°C
5035671 ABC-9702
5904384712533
Tarneaeg 5-9 t.p.
Kõik toote kohta

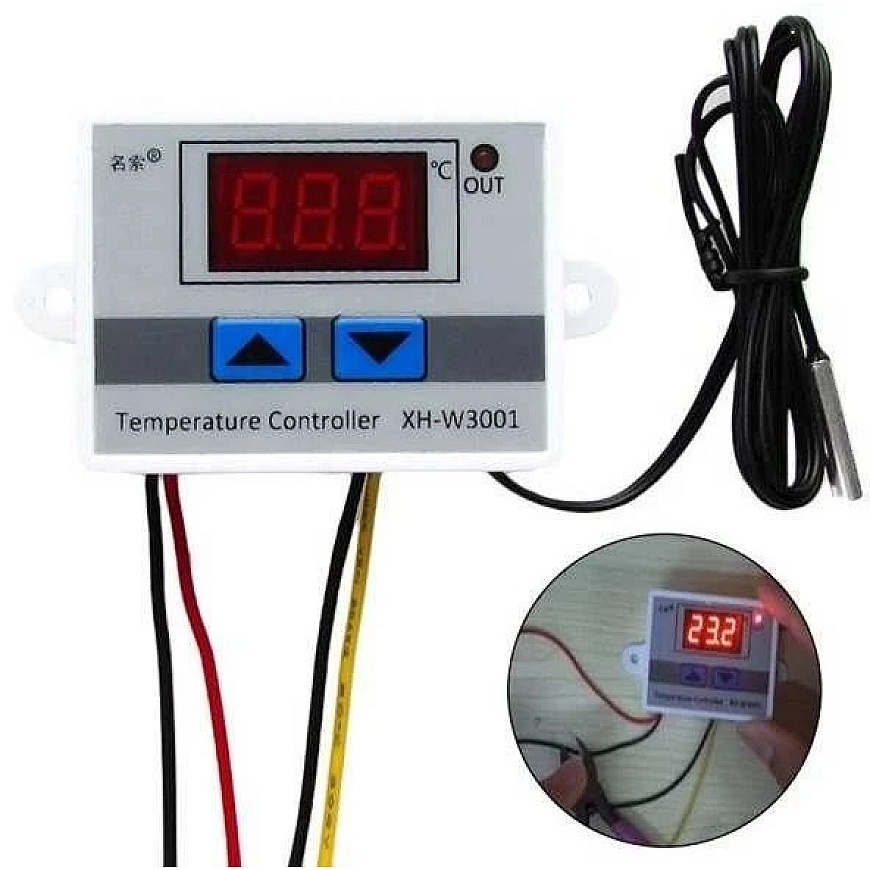

XH-W3001-12VDC kütteseadme juhtimisseade koos temperatuurianduriga on lahendus, mida kasutatakse erinevates projektides, kus on vajalik õhutemperatuuri kontroll, näiteks saunades või kodudes. Termostaatil on punane LED-ekraan, kus kuvatakse seadistatud ja praegune temperatuur. Seadme oluline eelis on lai mõõtmisvahemik: -50°C kuni 110°C.
Tehnilised andmed ja omadused:
- Integreeritud veekindel NTC10K andur kaabliga
- Anduri kaabli pikkus: ~100 cm.
- Väljund: relee - skeem on esitatud korpusel
- Temperatuuri mõõtevahemik: -50°C kuni 110°C
- Maksimaalne releekoormuse vool: 1500W
- Mõõtmisviga: ± 0,1°C
- Reguleerimise täpsus: 0,1 ° C
- Toide: 12V
- Toidetud pinge ja vool: 10A 12VDC
- Seadme üldmõõdud: 60x45x30mm
Juhtimine:
Ülemise temperatuurivahemiku seadmiseks hoidke all nuppu üles, seejärel kasutage soovitud temperatuuri seadmiseks üles- ja allapoole nooli. Peagi naaseb termostaat текущей温度, salvestades seadistuse. Alumine vahemik seadistatakse sarnaselt, hoides all noole all. Pärast vahemiku seadistamist soovitatakse seade taaskäivitada, katkestades toite paariks sekundiks.
Programmeerimine:
Ühendatud seadme käivitamise temperatuuri seadmine (algus):
Hoidke nuppu all 3 sekundit, et siseneda temperatuurirežiimi redigeerimisrežiimi – ekraan peaks hakkama vilkuma. Redigeerimisrežiimis saate soovitud temperatuuri seadistada kasutades ^ ja ˇ nuppe. Pärast temperatuuri seadistamist ärge puudutage nuppusid 3 sekundit, et salvestada seadistatud temperatuur.
Ühendatud seadme väljalülitamise temperatuuri seadmine (stop):
Hoidke nuppu all 3 sekundit, et siseneda temperatuurirežiimi redigeerimisrežiimi – ekraan peaks hakkama vilkuma. Redigeerimisrežiimis saate soovitud temperatuuri seadistada kasutades ^ ja ˇ nuppe. Pärast temperatuuri seadistamist ärge puudutage nuppusid 3 sekundit, et salvestada seadistatud temperatuur.
Kontrollimiseks seatud sisse lülitamise temperatuuri (algus) või sihttemperatuuri (stop) vajutage nuppu üks kord.
Käivitamise temperatuur ^ START madalam kui seiskamise temperatuur ˇ STOP – KÜTMISE REŽIIM
Käivitamise temperatuur ^START kõrgem kui seiskamise temperatuur ˇSTOP - JAHTUMISE REŽIIM.

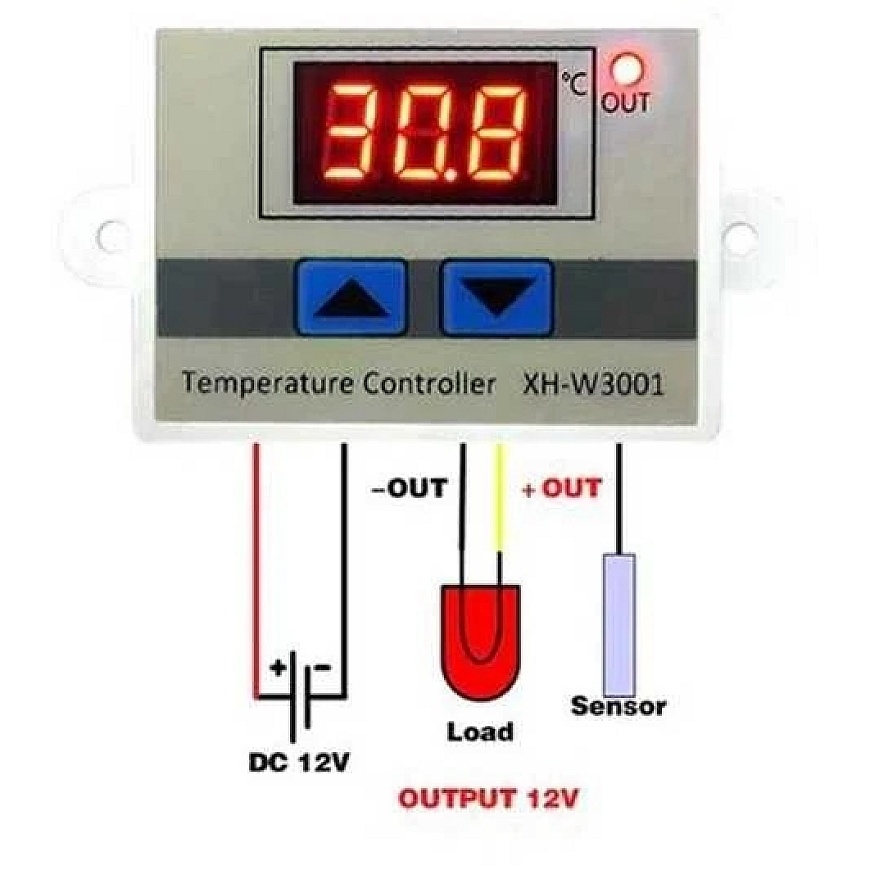

Punane juhe: toide (must - neutraalne).
Kollane juhe: vastuvõtja, mille tööd peab juhtima termostaat (must – neutraalne).
