Oem Termostats XH-W3001-12VDC mērījumu diapazons no -50°C līdz 110°C
5035671 ABC-9702
5904384712533
Piegāde 5-9 d.d.
Viss par produktu

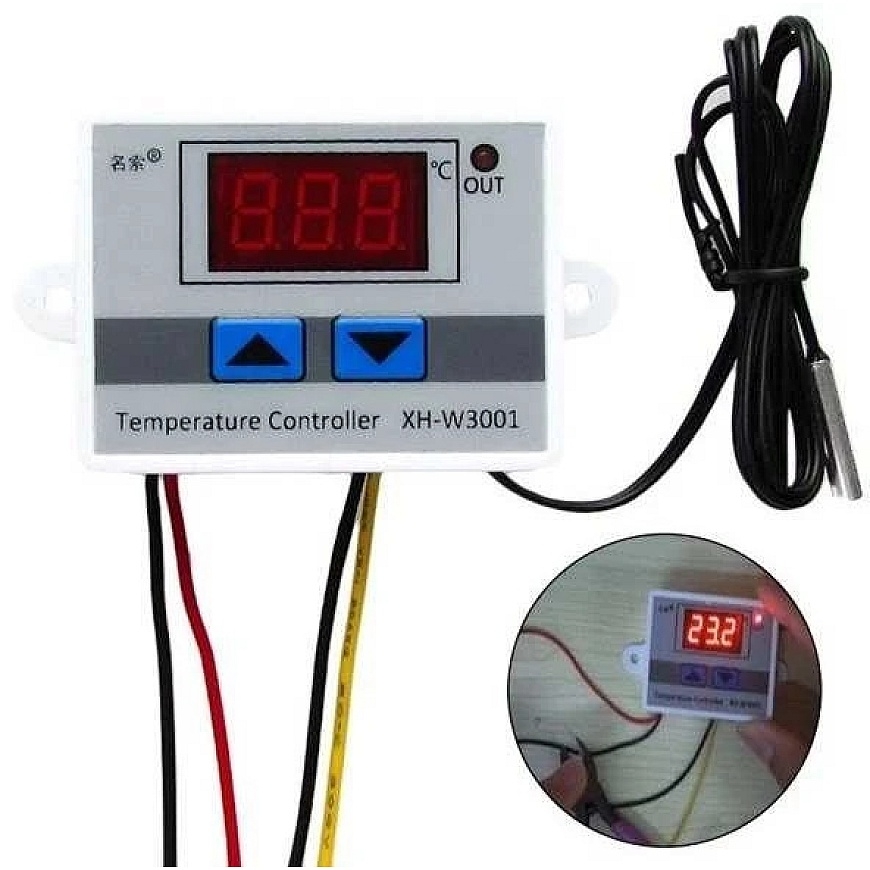

XH-W3001-12VDC silds temperatūras regulators ar temperatūras sensoru ir risinājums, kas tiek izmantots daudzos projektos, kur nepieciešama gaisa temperatūras kontrole, piemēram, pirtīs vai mājās. Termostats ir aprīkots ar sarkano LED ekrānu, kurā tiek rādīta iestatītā un esošā temperatūra. Liela ierīces priekšrocība ir plašs mērīšanas diapazons: no -50°C līdz 110°C.
Tehniskie dati un īpašības:
- Integrēts ūdensizturīgs NTC10K sensors ar kabeli
- Sensora kabeļa garums: ~100 cm.
- Izvade: relejs - shēma ir norādīta uz korpusa
- Temperatūras mērīšanas diapazons: no -50°C līdz 110°C
- Maksimālā releju slodze: 1500W
- Mērījumu kļūda: ± 0,1°C
- Regulēšanas precizitāte: 0,1 °C
- Barošana: 12V
- Piegādātā sprieguma un strāvas stiprums: 10A 12VDC
- Kopējie ierīces izmēri: 60x45x30mm
Vadība:
Lai iestatītu augšējo temperatūras diapazonu, turiet nospiestu pogu uz augšu, pēc tam izmantojiet pogas uz augšu un uz leju, lai iestatītu vēlamo temperatūru. Pēc kāda laika termostats atgriezīsies pie esošās temperatūras, saglabājot iestatījumu. Apakšējo diapazonu iestata līdzīgi, turēt nospiestu pogu uz leju. Kad diapazons ir iestatīts, ieteicams restartēt ierīci, uz dažām sekundēm izslēdzot jaudu.
Programēšana:
Iestatiet pie regulatora pievienotās ierīces ieslēgšanas temperatūru:
Turiet nospiestu pogu ^ 3 sekundes, lai aktivizētu temperatūras rediģēšanas režīmu – ekrānā vajadzētu sākt mirgot. Rediģēšanas režīmā varat iestatīt vēlamo temperatūru, izmantojot pogas ^ un ˇ. Kad temperatūra ir iestatīta, neejiet klāt pogām 3 sekundes, lai saglabātu iestatīto temperatūru.
Iestatiet pie regulatora pievienotās ierīces izslēgšanas temperatūru:
Turiet nospiestu pogu 3 sekundes, lai aktivizētu temperatūras rediģēšanas režīmu – ekrānā vajadzētu sākt mirgot. Rediģēšanas režīmā varat iestatīt vēlamo temperatūru, izmantojot pogas ^ un ˇ. Kad temperatūra ir iestatīta, neejiet klāt pogām 3 sekundes, lai saglabātu iestatīto temperatūru.
Lai pārbaudītu iestatīto ieslēgšanas temperatūru (sākums) vai mērķa temperatūru (stop), nospiediet pogu vienreiz.
Ieslēgšanas temperatūra ^ START ir zemāka par izslēgšanas temperatūru ˇ STOP - APKURES REŽĪMS.
Ieslēgšanas temperatūra ^START ir augstāka par izslēgšanas temperatūru ˇSTOP - DZESĒŠANAS REŽĪMS.

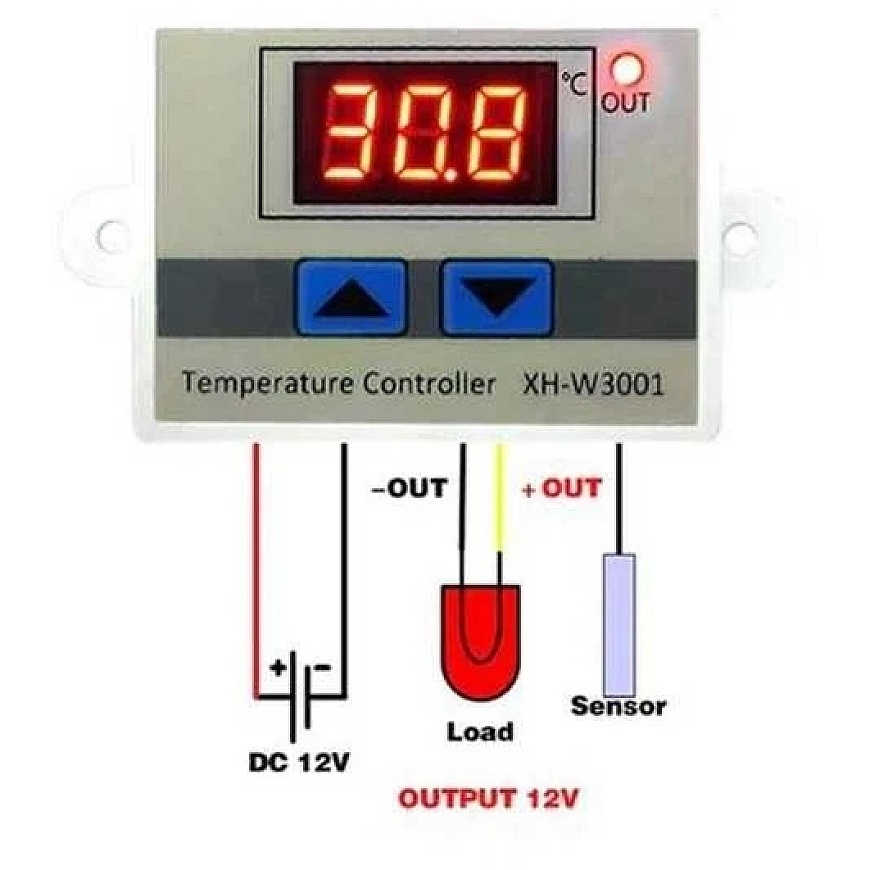

Sarkanais vads: jauda (melnais - neitrāls).
Dzeltenais vads: uztvērējs, kura darbību jāregulē termostatam (melnais - neitrāls).
