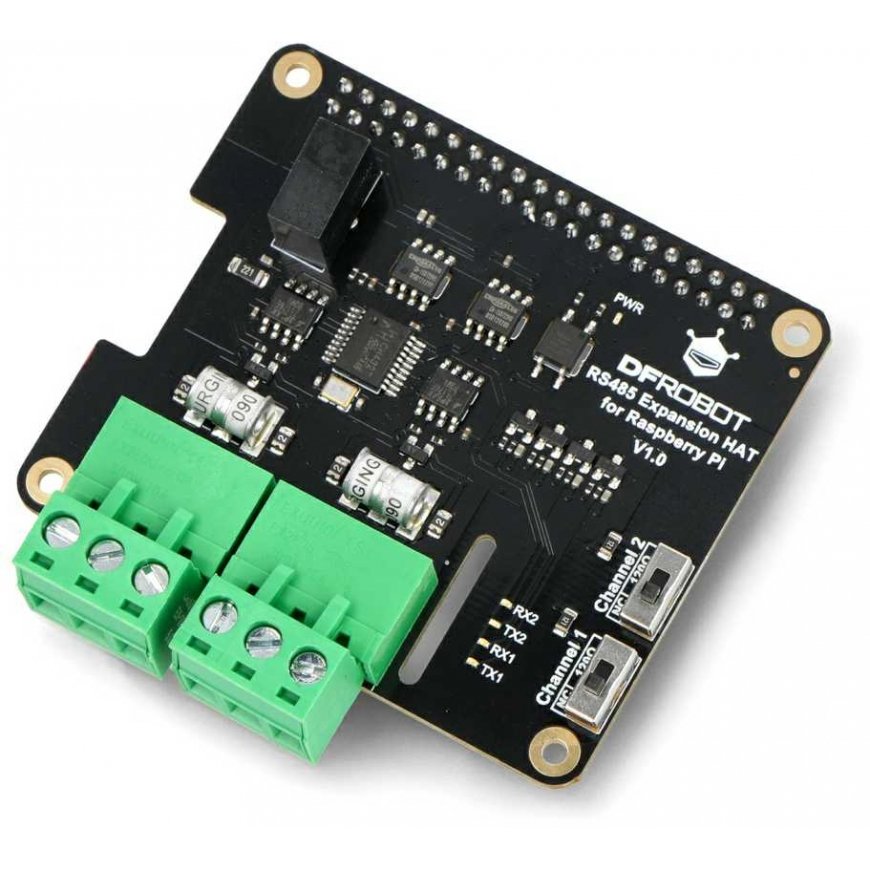

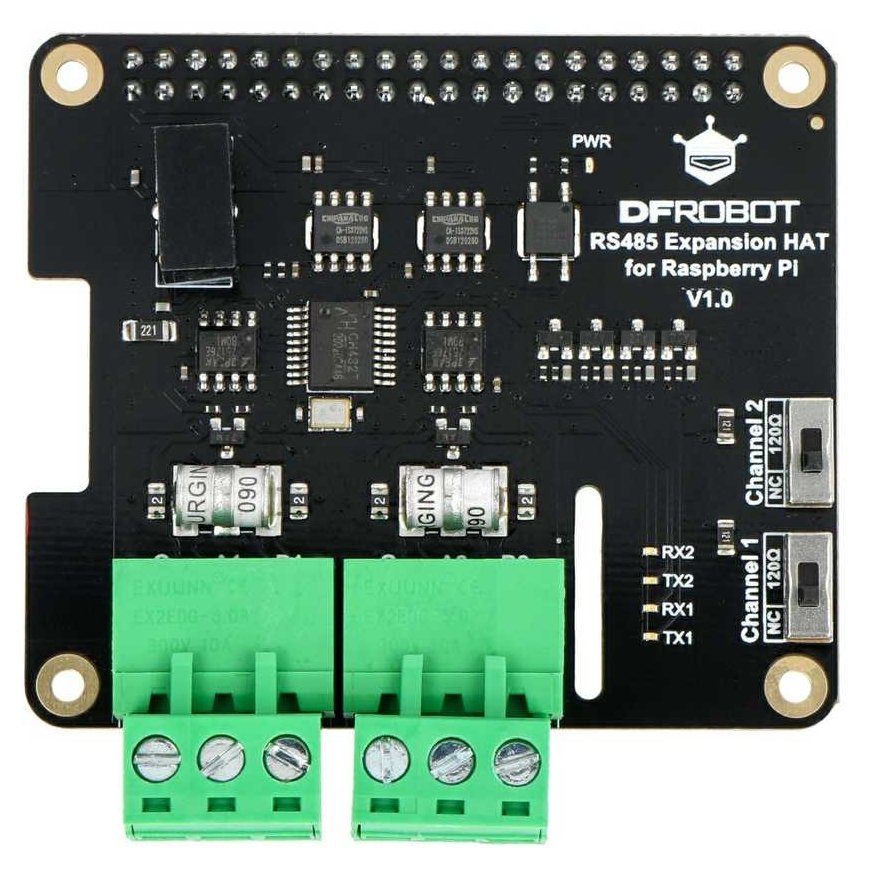

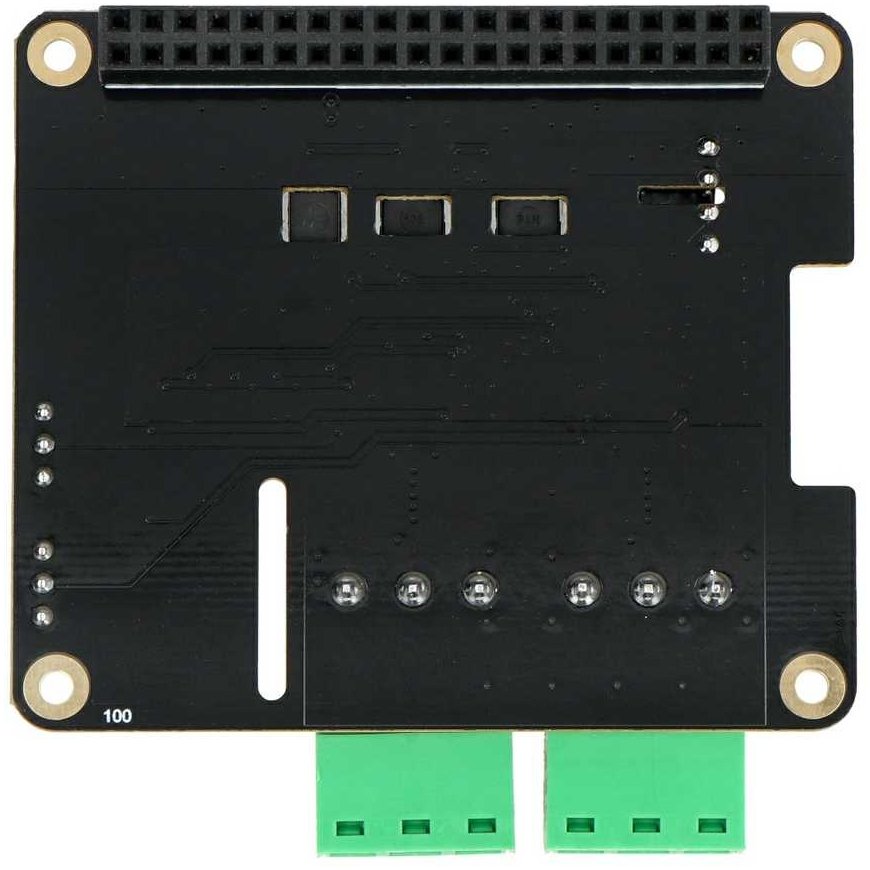

Dviejų kanalų RS485 išplėtimo priedėlis - skirtas Raspberry Pi 4B - DFRobot DFR0824
49.36 €
Mėn. mokestis nuo 2,17 €
3673000 AN-22929
6959420923250
This product is no longer in stock
Ar jus domina šis produktas?
Viskas apie produktą
Dviejų kanalų RS485 išplėtimo priedėlis, skirtas Raspberry Pi 4B mini kompiuteriui. Jis sukurtas siekiant išplėsti modulio funkcionalumą RS485 ryšiu ir taip padidinti ryšio patikimumą bei išvengti galimų duomenų perdavimo trukdžių. Priedėlyje įrengtos apsaugos grandinės, pavyzdžiui, apsauga nuo žaibo ir viršįtampių, jame taip pat yra TVS diodas ir maitinimo šaltinio izoliacija. Kraštinėje plokštės dalyje yra varžtinių jungčių pavidalo kaiščiai, kurie leidžia paprastai ir greitai sujungti su kitais periferiniais įrenginiais. Pagrindinės savybės:
- Dviejų kanalų RS485 priedėlis, skirtas Raspberry Pi 4B
- Elektros ir signalų izoliacija
- Apsauga nuo žaibo ir viršįtampių
- Pereinamųjų įtampų slopintuvas
- RX/TX duomenų perdavimo ir priėmimo indikatorius
Specifikacijos:
- Darbinė įtampa: 3,3 V
- Integruotas RS485 siųstuvas: TP75176E
- Serijinis lustas: CH432T
- Ryšio sąsaja: RS485 x2
- Maitinimo indikacija: raudonas šviesos diodas
- TX ryšio signalizacija: mėlynas šviesos diodas
- RX ryšio signalizacija: žalias šviesos diodas
- Gnybtų varža: 120 omų x2
- Gnybtai: gnybtų juostelė (sraigtinė jungtis), 3 kontaktų, 5,08 mm pločio

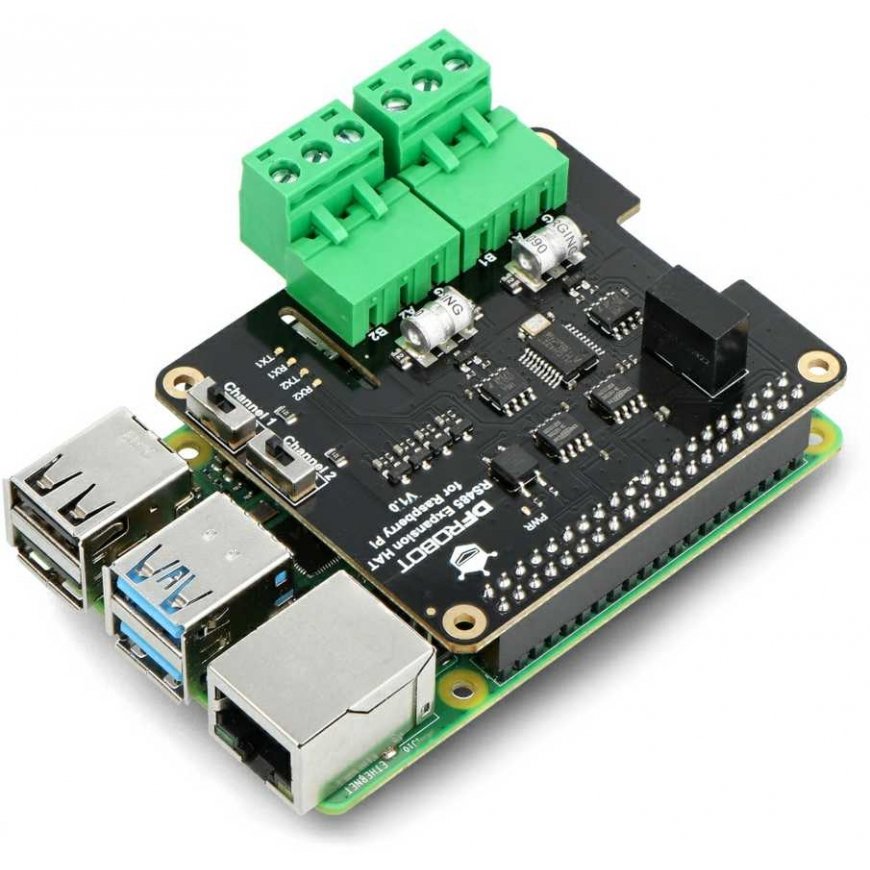

- Suderinamumas: Raspberry Pi 3B+ / 4B
- Montavimo skylės skersmuo: 2,5 mm
- Plokštės matmenys (išmatuoti be sraigtinių jungčių): 56 x 65 mm

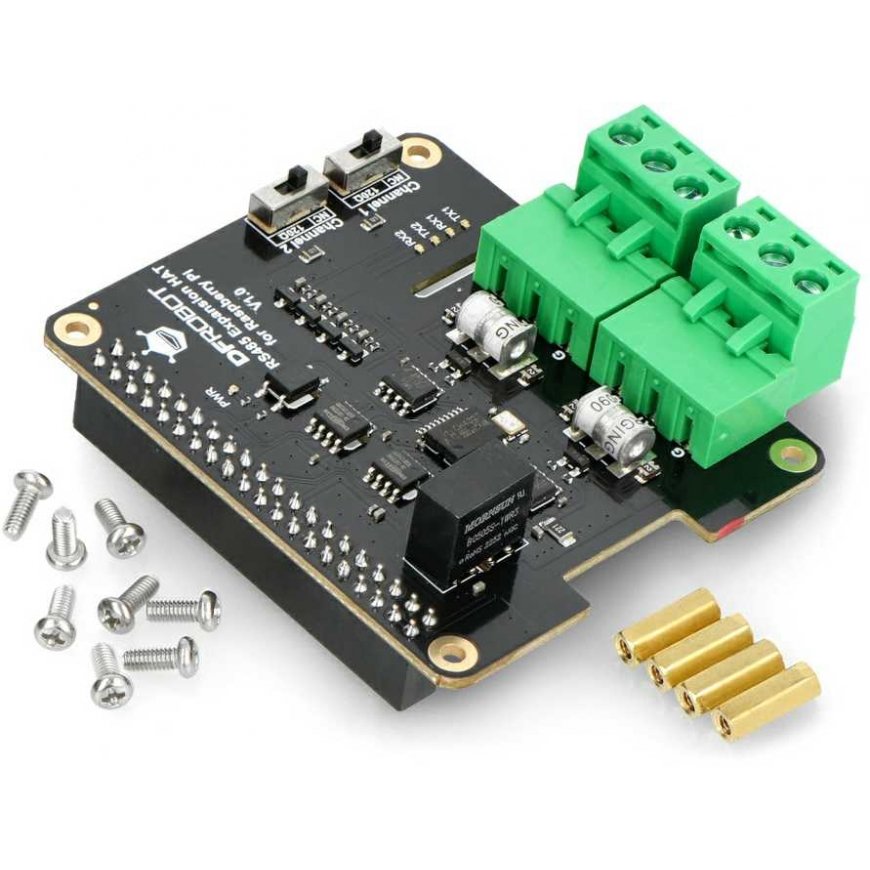

Komplekte:
- Dviejų kanalų RS485 išplėtimo priedėlis - skirtas Raspberry Pi 4B - DFRobot DFR0824 - 1 vnt
- Montavimo varžtai - 8 vnt
- Tarpikliai - 4 vnt
