Mes profiliuojame anteną Dookólna Poynting PUCK-1-W
2585910 A-PUCK-0001-V1-01-W
6009710920435
Pristatymas 8-11 d.d.
Viskas apie produktą

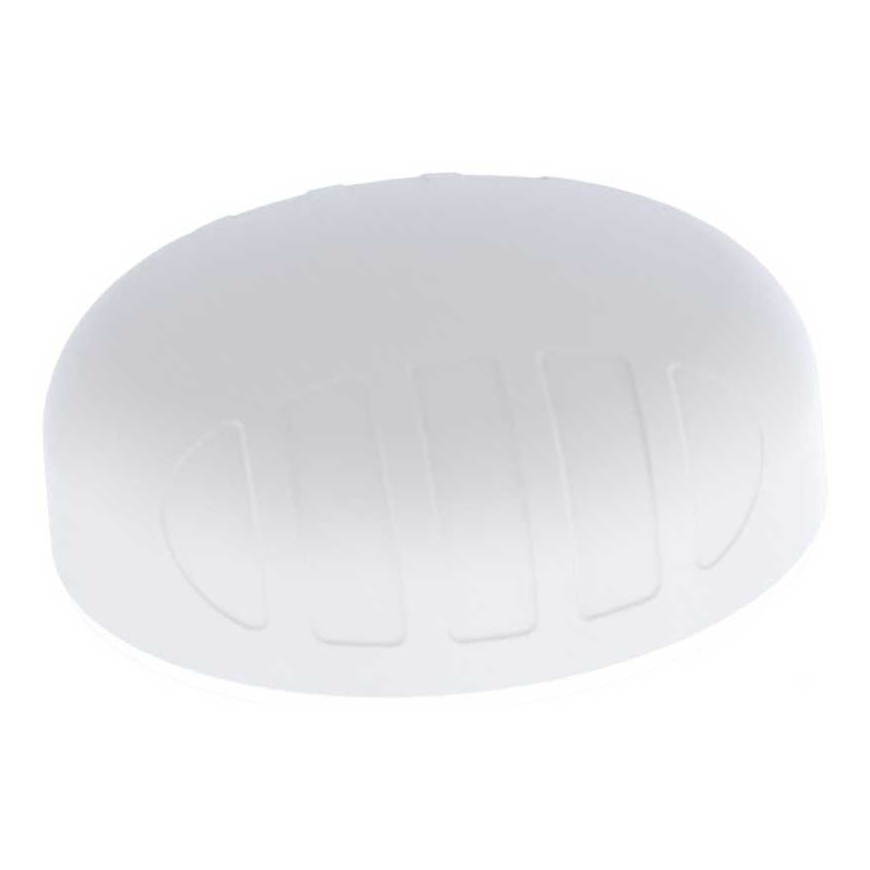

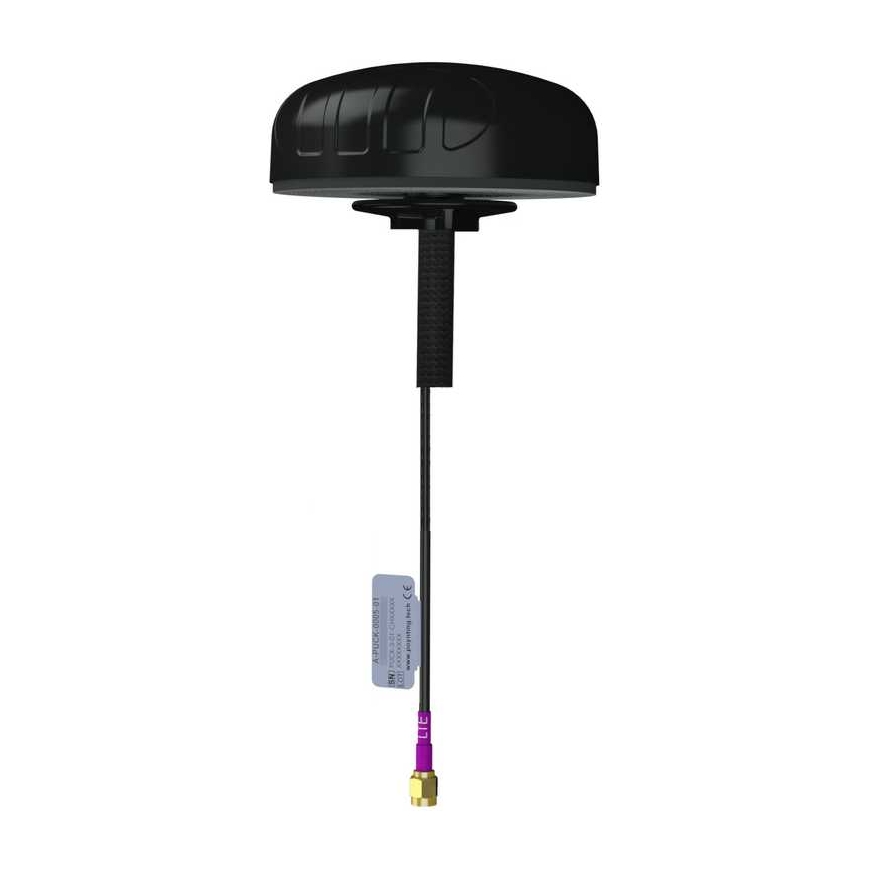

Poynting PUCK-1 6 dBi plačiajuostė daugiakryptė skydinė antena
Naujoji „Poynting“ PUCK serija siūlo mažą skydinę anteną, skirtą naudoti IoT/M2M, išmaniuosiuose skaitikliuose, išmaniosiose komunalinėse paslaugose, transporte, jūroje ir žemės ūkyje. PUCK-1 yra SISO antena, apimanti 690–3800 MHz juostą, kuri apima populiariausias tarptautines LTE juostas. PUCK pranoksta daugelį konkurentų dėl dėmesio šios didelio našumo antenos dizainui. Visų spinduliuojančių elementų spinduliuotės charakteristikos užtikrina puikų balansą tarp įvairiakryptiškumo, modelių įvairovės ir gero spinduliavimo gebėjimo norimame aukštyje, į kurį dažnai nepastebima tokių mažų dydžių antenose. Nepaisant mažo dydžio, ši antena užtikrina puikų našumą, ypač aukštesnių dažnių juostose, kur našumas yra labai svarbus LTE pralaidumui ir ryšio stabilumui.
Prekės savybės
- Didelio našumo LTE
- 2G / 3G / 4G / LTE palaikymas (paruošta 5G)
- Plačiajuostis priėmimas – apima plačią dažnių juostą, įskaitant 3,5 GHz CBRS juostą
- Nepriklausoma nuo įžeminimo plokštumos
- Tvirtas, vandalams ir vandeniui atsparus (IP 68) korpusas
- Puikiai tinka transporto, jūrų ir IoT/M2M programoms
- Itin veZAtile montavimo parinktys lengvam montavimui
Antenos naudojimas
- Išmanieji įrankiai: išmanūs energijos, dujų ir vandens matavimai
- Išmanieji pastatai: oro kondicionavimo kontrolė, praėjimo kontrolė, apsauga, drėkinimas
- Pramoninė automatika, robotizuotos mašinos ir kitos M2M sistemos
- Skaitmeninis parašas
- Sandėliai ir logistikos sistemos
- Transportas (autobusai, komunalinės paslaugos ir viešasis saugumas)
- Kasybos transporto priemonių ir mašinų komunikacija, telemetrija ir automatizavimas (M2M ir IoT)
- Žemės ūkio technika
- Jūrinis: maži laivai, jachtos prie krantų arba vidaus vandenyse
Antenos veikimo diagramos
Įtampos bangų santykis (VSWR)*
VSWR yra RF energijos perdavimo iš maitinimo šaltinio per perdavimo liniją į apkrovą efektyvumo matas.
Idealioje sistemoje perduodama 100 % galios, atitinkanti VSWR 1:1, PUCK-1 užtikrina puikų našumą visose juostose, kurių VSWR ≤2,5:1 viršija 85 % juostos.
Padidėjimas dBi
6dBi yra didžiausias stiprinimas visose juostose nuo 698-960, 1710-2700 ir 3400-3800 MHz
- Stiprinimas skirtingoms juostoms: -1dBi @ 698-960MHz
- Stiprinimas skirtingose juostose: 6 dBi esant 1710-2700 MHz
- Stiprinimas skirtingose juostose: 6 dBi esant 3400-3800 MHz
Radiacijos modeliai
Plačiajuosčio ryšio antenos PUCK-1 pristatymas (vaizdo įrašas)
nuoroda: https://youtu.be/wQ7WTtjMNPM
Nuorodos į kitus vaizdo įrašus apie PUCK-1:
Išpakavimas – https://youtu.be/AfL5b7pRWbk
PUCK aukštos įtampos testas - https://youtu.be/A-3FVcQjK-I
PUCK testas vėjo tunelyje - https://youtu.be/Yga3oqAGly0
Jėgos testas – https://youtu.be/MS_gkMZ26tE
4x4 MIMO sprendimų konstravimas - https://youtu.be/YsRRjBAfX4k
Daug surinkimo galimybių
Naujoji „Poynting“ PUCK antenų serija siūlo paprastą montavimą su keliomis tvirtinimo galimybėmis. Standartiškai tai apima:

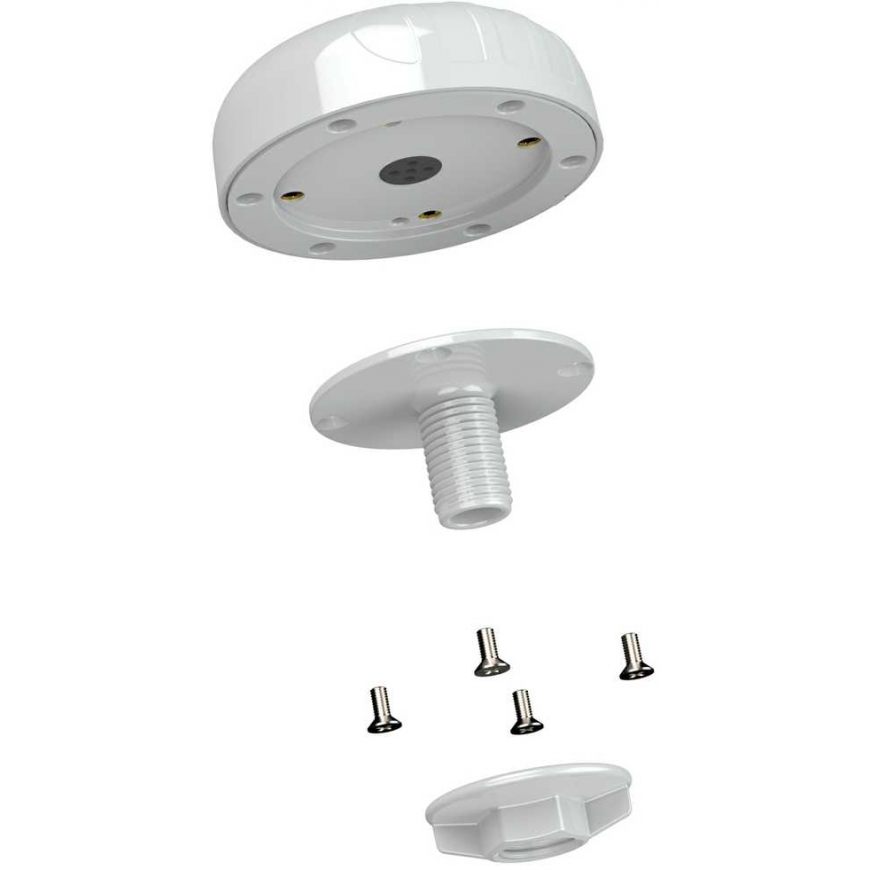

- Tvirtinama su kaiščiu – pridedami du skirtingi ilgiai (40 mm ir 80 mm)
- Montavimas ant vertikalaus stulpo (vidinis ir išorinis montavimas mažesniems ir didesniems stulpams)
- Horizontalus stulpo tvirtinimas (pvz., jūriniai bėgiai)

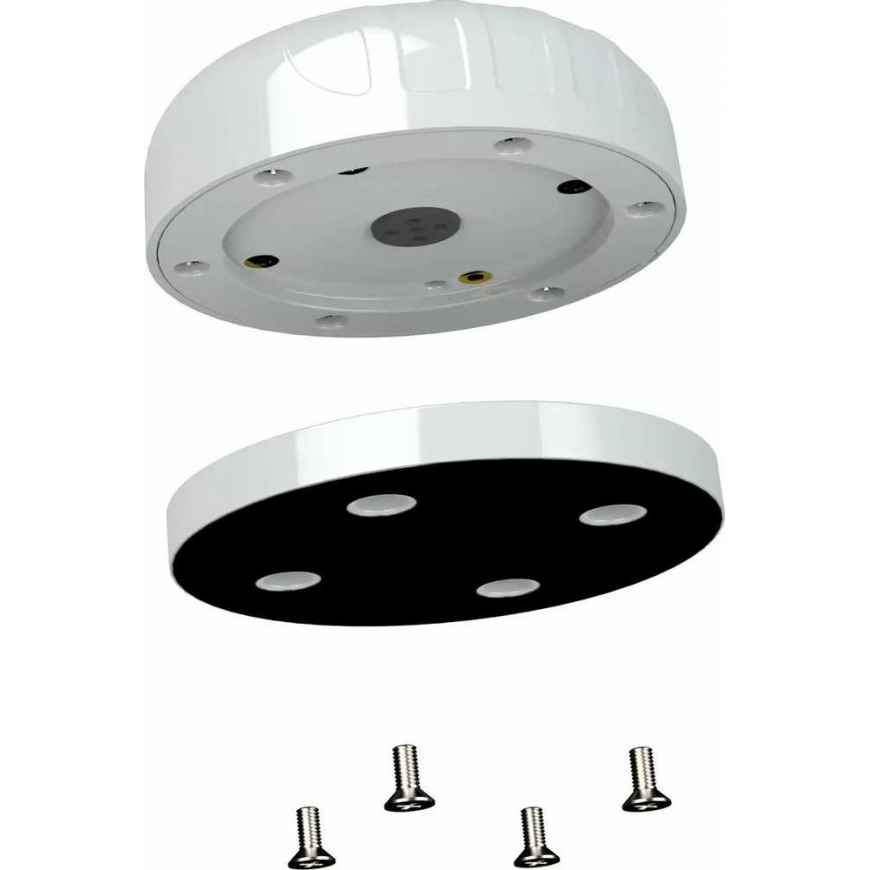

- Magnetinis tvirtinimas
- Paviršinis montavimas (dvipusė juosta)
- Tvirtinimas prie sienos
Techniniai akcentai:
Techninės specifikacijos
Spustelėkite čia norėdami peržiūrėti visą techninę antenos dokumentaciją.
