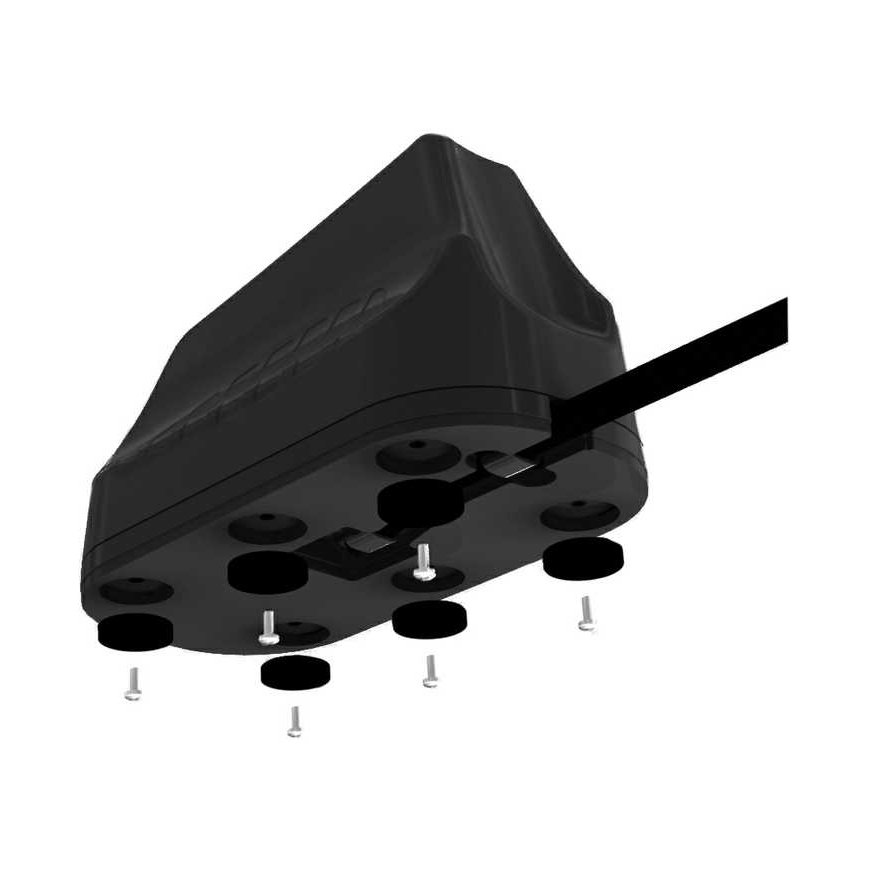

Maršrutizatorius Poynting MIMO-3-17B LTE GPS 7in1 automobilio antena

Viskas apie produktą

Plačiajuostė 7in1 automobilio antena Poynting MIMO-3-17 4X4 LTE (MIMO) 6,2 dBi; 2X2 Wi-Fi (MIMO) 7 dBi; GPS/GLONASS 21 dBi juodos spalvos

MIMO-3-17 yra didelio našumo 7 viename kelių dažnių antena, teikianti keturis korinio ryšio tinklus, du Wi-Fi ir GPS/GLONASS anteną. Keturios MIMO korinio ryšio antenos (skirtos 2G/3G/4G) apima šiuolaikines dažnių juostas nuo 690MHz iki 2700MHz, taip pat naujus atsirandančius LTE ir 5G spektrus CBRS 450MHz ir 3,5GHz juostoms, kurios populiarėja įvairiuose tarptautiniuose tinkluose veikiančiuose LTE telefonuose. Antenos itin plačiajuostis veikimas leidžia ją naudoti įvairiems operatoriams ir technologijoms bei yra paruošta būsimoms korinio ryšio technologijoms iki 3,8 GHz 5G programoms. Antena taip pat turi dvi atskiras dviejų juostų „Wi-Fi“ antenas, kurios vienu metu užtikrina 2,4 GHz ir 5 GHz kiekvienoje antenoje su 2x2 MIMO galimybe. Septintoji antena yra didelio našumo aktyvi GPS/GLONASS sistema, veikianti iki -40° C. MIMO-3-17 pralenkia daugumą konkurentų dėl dėmesio šios didelio našumo antenos dizainui. Visų spinduliuojančių elementų spinduliuotės modeliai užtikrina puikų balansą tarp įvairiakryptiškumo, modelių įvairovės ir gerų spinduliavimo galimybių norimame aukštyje. Tai svarbus transporto ir jūrų rinkos kriterijus. kuriems antena buvo specialiai sukurta. Pagrindinės programos apima komercines / pramonines transporto priemones, jūrų, M2M ir kitas daiktų interneto sistemas, kuriose naudojamos įvairios radijo technologijos, kartu išlaikant ateičiai tinkamas funkcijas plačioje dažnių juostoje.

Prekės savybės

– Ypač plačiajuostės juostos nuo 410 MHz iki 470 MHz, nuo 690 MHz iki 2700 MHz ir nuo 3400 MHz iki 3800 MHz
- Gerai apgalvotas dekoruotų antenų dizainas užtikrina geresnį MIMO veikimą tiek Wi-Fi (dviejų juostų), tiek korinio ryšio dažnių juostose
- Pirmiau nurodytos funkcijos palaikomos 698–5800 MHz diapazone atitinkamose juostose ir 450 MHz juostoje.
- Yra aukštos kokybės GPS/GLONASS antena
- Kruopšti mechaninė konstrukcija užtikrina ilgaamžiškumą, atsparumą korozijai, vandeniui ir dulkėms (IP68)
- Nepriklausoma įžeminimo plokštuma: MIMO-3 turi vidinę įžeminimo plokštę, todėl antena tinkama naudoti ant visų tipų paviršių

Antenos naudojimas

- Plačiajuosčio ryšio transportavimas ir Wi-Fi paskirstymas, automatizavimas ir telemetrija autobusams, komunalinėms transporto priemonėms, sunkvežimiams ir viešojo saugumo transporto priemonėms
- Pramoninė automatika, robotizuotos mašinos ir kitos M2M telemetrijos sistemos
- Žemės ūkis ir žemės ūkio automatizavimas, pvz., M2M ir daiktų internetas
- Plačiajuostis korinis ryšys su Wi-Fi paskirstymu jūrų laivams / valtims (vidaus ir pakrančių laivams)
- Kasybos transporto priemonių ir mašinų komunikacija, telemetrija ir automatika (M2M ir IoT)

Antenos veikimo diagramos

Įtampos bangų santykis (VSWR)*

VSWR yra RF energijos perdavimo iš maitinimo šaltinio per perdavimo liniją į apkrovą efektyvumo matas. Idealioje sistemoje perduodama 100 % galios, atitinkančios VSWR 1:1, MIMO-3-17 užtikrina puikų našumą visose juostose, kurių VSWR ≤ 2,5:1 90 % dažnių juostos.
* Išmatuota maždaug 2 m kabelio ilgio, 650 x 650 mm įžeminimo plokštumos ir nenaudojamų prievadų, baigtų 50 Ω apkrova.

Padidėjimas dBi

5,8 dBi yra didžiausias stiprinimas visose 410–3800 MHz juostose,
- stiprinimas esant 410-470 MHz: 1 dBi
- stiprinimas esant 690-960 MHz: 3,5 dBi
- stiprinimas esant 1710-2700 MHz: 5,8 dBi
- stiprinimas esant 3400-3800 MHz: 4 dBi

Padidėjimas dBi

7 dBi yra didžiausias stiprinimas visose 2400–2500 ir 5000–6000 MHz juostose
- Stiprinimas esant 2400–2500 MHz: 5 dBi
- Stiprinimas esant 5000–6000 MHz: 7 dBi

Radiacijos modeliai

Radiacijos modeliai – WiFi

Radiacijos modeliai – GPS

Automobilio antenos Poynting MIMO-3-15 5in1 pristatymas (vaizdo įrašas)

nuoroda: https://www.youtube.com/watch?v=5iD6oDwlxP4

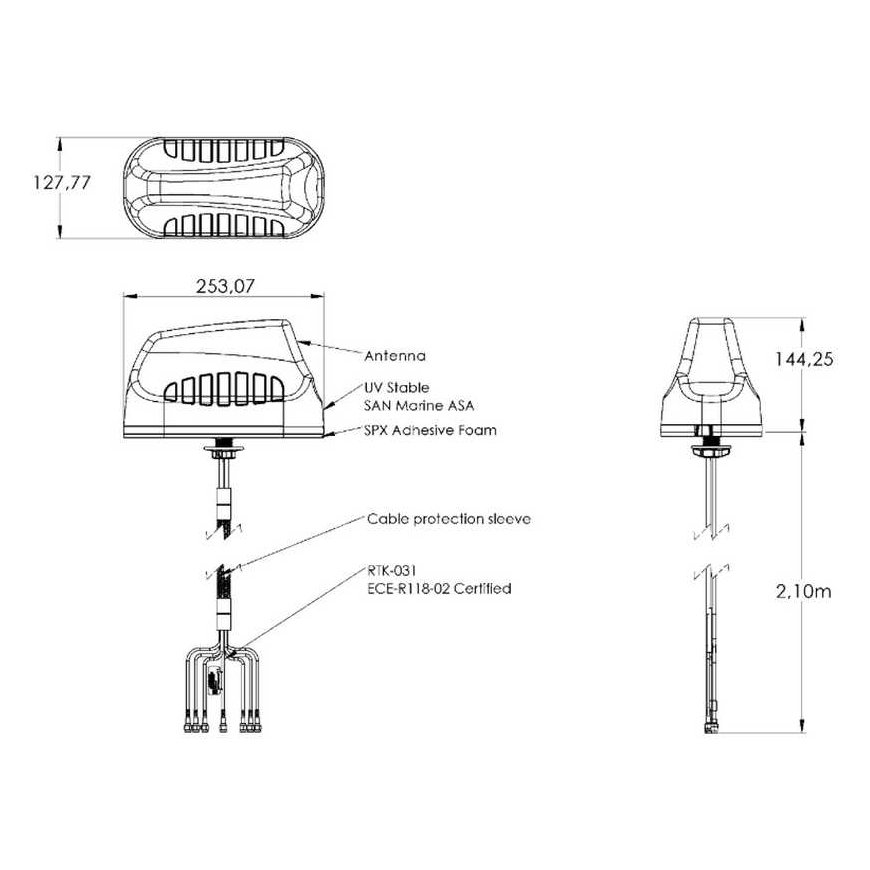

Techninės specifikacijos

Spustelėkite čia norėdami peržiūrėti visą techninę antenos dokumentaciją.
