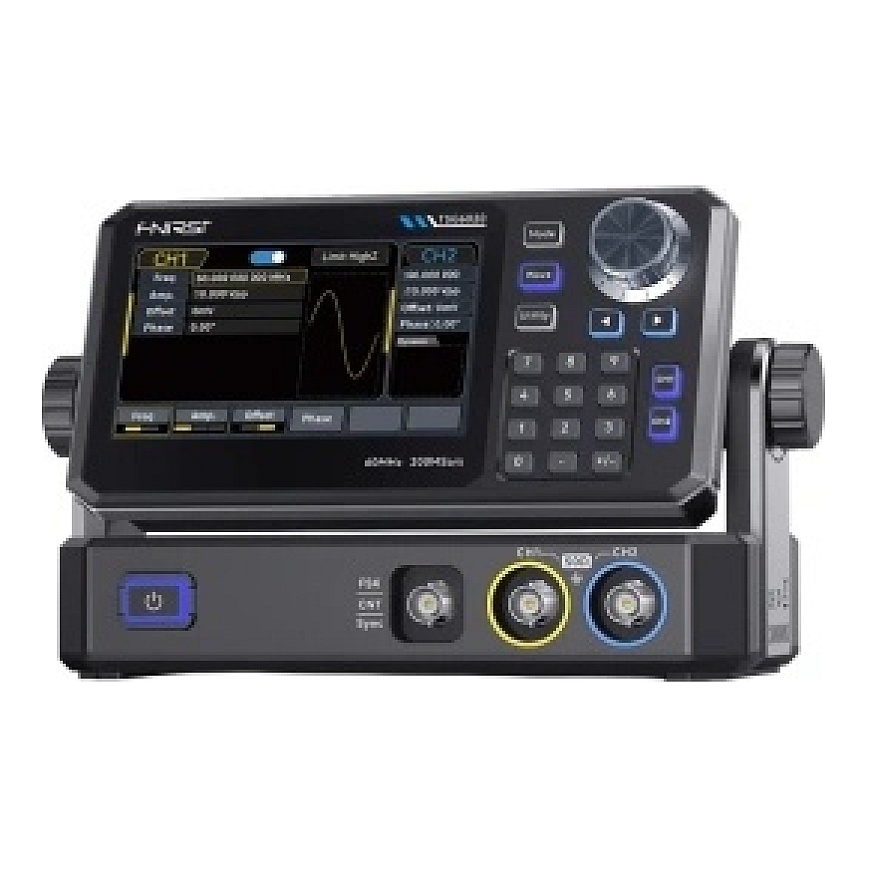

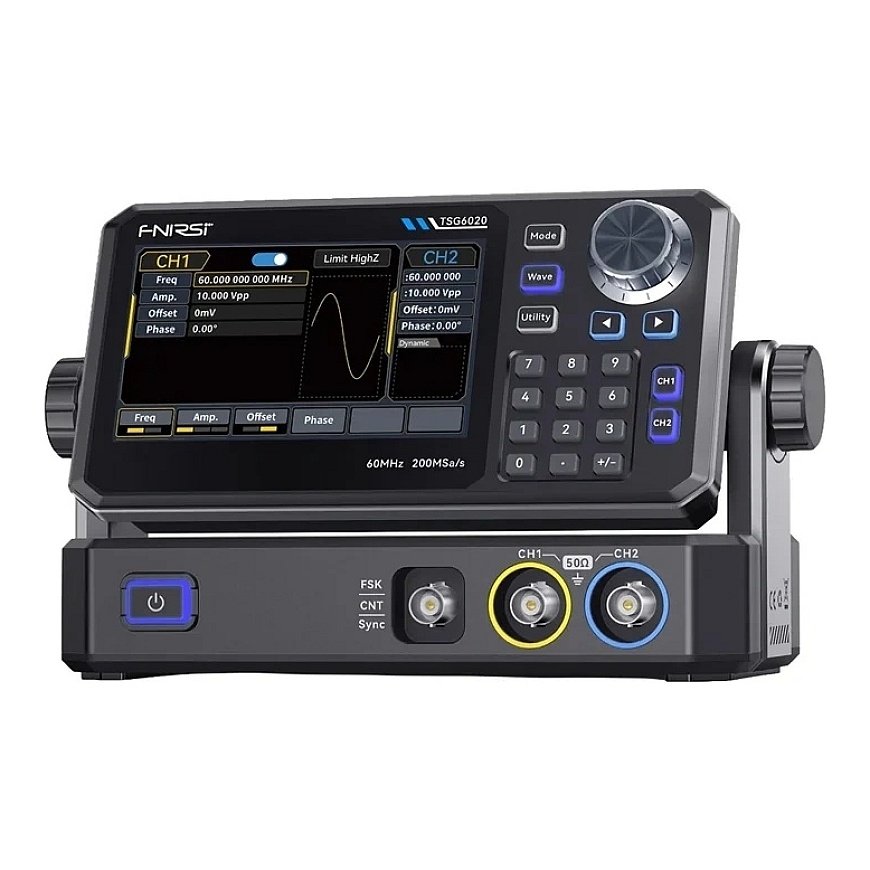

FNIRSI TSG3020 Toimintogeneraattori

All about the product

FNIRSI TSG3020 Funktio-generaatori

FNIRSI TSG3020 yhdistää korkean signaalin generoinnin tarkkuuden intuitiiviseen käyttöön, mikä tekee siitä ihanteellisen käytettäväksi laboratorioissa, työpajoissa ja kentällä. Sen kaksoiskanavainen muotoilu, lähtötaajuus jopa 60 MHz, 200 MSa/s näytteenottotaajuus ja 14-bittinen resoluutio mahdollistavat korkealaatuisten signaalien tuottamisen minimaalisen vääristymisen kanssa. Laite tarjoaa laajan valikoiman standardeja ja satunnaisia aaltomuotoja, tukee kuutta modulaatiotyyppiä ja taajuuden skannaustoimintoa, ja sisäänrakennettu taajuuslaskuri parantaa sen mittausominaisuuksia entisestään. Paketti täydentyy selkeällä kosketusnäytöllä, edistyneillä signaalinlaadun parannusteknologioilla ja kestävästä rakenteesta, joka on suunniteltu raskaan käytön tarpeisiin.

Kaksi itsenäistä kanavaa

Generaattori on varustettu kahdella itsenäisellä lähtökanavalla, mikä mahdollistaa kahden eri signaalin samanaikaisen generaation ja helpottaa edistyneempiä mittauksia. Maksimi lähtötaajuus on 60 MHz, ja amplitudiväli on optimoitu erilaisille kuormitus- ja taajuuskonfiguraatioille. Korkeassa impedanssissa väli on 2 mVpp - 20 Vpp alle 10 MHz:n taajuudella ja 2 mVpp - 10 Vpp yli 10 MHz:n taajuudella. 50 Ω kuormituksessa generaattori tarjoaa välin 1 mVpp - 10 Vpp alle 10 MHz:llä ja 1 mVpp - 5 Vpp taajuuksilla, jotka ylittävät 10 MHz. Näytteenottotaajuus 200 MSa/s ja 14-bittinen pystysuuntainen resoluutio varmistavat tarkan aaltomuodon toiston, hienojen yksityiskohtien säilyttämisen ja erittäin alhaisen vääristymisen.

Standardeja ja satunnaisia aaltomuotoja

TSG3020 tuottaa yleisimmin käytettyjä aaltomuotoja, kuten sinimuotoisia, neliö-, koho- (sahalammas), pulssi-, kohinaa ja DC. Se tukee myös mukautettuja satunnaisia aaltomuotoja, jotka on luotu pisteittäin, mahdollistaen erittäin monimutkaisten signaalien tarkka toisto. VeriPoint-tekniikka mahdollistaa satunnaisten aaltomuotojen tuottamisen, jossa näytteenottotaajuus vaihtelee 1 µSa/s - 200 MSa/s, samalla kun ylläpidetään täydellistä signaalin yksityiskohtaa ja hyvin alhaista tärinää alle 200 ps. ZeroSurge-tekniikka takaa neliö-, pulssi- ja sahalammas-aaltomuotojen korkean laadun rajoittamalla ylittymistä enintään 1 %:iin ja tarjoamalla hyvin lyhyitä nousu- ja laskuaikoja jopa 13,5 ns. Tuloksena on terävät reunat ja suurempi tarkkuus sähköisten piirien testaamisessa.

Edistyksellinen modulaatio

Generaattori tukee kuutta modulaatiotyyppiä (AM, FM, PM, FSK, ASK, ja PSK), mikä tekee siitä ihanteellisen digitaalisten viestintäjärjestelmien ja radiolaitteiden testaamiseen. Taajuuden skannaustoiminto toimii lineaarisessa tai logaritmisessa tilassa, ja skannausaika voidaan säätää 1 ms - 500 s tarkkuudella ±0,1 %. Nämä ominaisuudet mahdollistavat sujuvan analyysin suodattimen ominaisuuksista ja testattavien järjestelmien taajuusvasteista. Sisäänrakennettu 7-numeroisen taajuuslaskuri tukee TTL-signaaleja taajuusalueella 100 mHz - 100 MHz, mitaten taajuuden, jakson ja työsyklin tarkkuudella ±51 ppm.

Kätevät toiminnot jokaiselle tehtävälle

FNIRSI TSG3020 varmistaa erittäin korkean signaalilaadun jopa vaativissa sovelluksissa. Se tarjoaa amplitudin välin 1 mVpp - 10 Vpp 50 Ω kuormituksessa, vaihehäiriön, joka ei ylitä -125 dBc/Hz 10 MHz:llä ja 10 kHz:n poikkeamalla, ja harmonisen vääristymisen alle -40 dBc 30 - 60 MHz:n alueella. Laite on helppo käyttää 4,3 tuuman värillisen TFT-LCD-kosketusnäytön ansiosta, jota tukevat fyysiset painikkeet, jotka mahdollistavat nopean parametrin muutoksen. Käytön aikana näyttö näyttää aaltomuotojen esikatselun ja generaattorin nykytilan, mikä helpottaa kaikkien asetusten konfiguroimista ja valvomista.

Kattavat konfigurointivaihtoehdot

Generaattori on varustettu kattavilla lähtösuojatoiminnoilla, mukaan lukien kanavan eristys, maasuojaus ja TTL-yhteensopiva synkronointilähtö, mikä takaa turvallisen ja stabiilin toiminnan jopa vaativissa olosuhteissa. Tehokas jäähdytysjärjestelmä alumiinipakotin ja hiljaisen tuulettimen kanssa ylläpitää optimaalista lämpötilaa, varmistaen, että laite pitää vakaata suorituskykyä jopa pitkän käytön aikana. Ei-volatile-muisti mahdollistaa jopa 24 mukautetun satunnaisen aaltomuodon tallentamisen ja niiden välittömän palauttamisen ilman uudelleenkonfigurointia. TSG3020 tukee jatkuvaa käyttötilaa, porttitoimintoa, modulaatiota ja skannaustoimintoa, tarjoten suurta joustavuutta mittausasetusten ja automatisoitujen testijärjestelmien rakentamisessa.

Paketti sisältää

• funktio-generaatori
• lataus adapteri
• Type-C latauskaapeli
• datakaapeli
• mittausjohto
• alligaattoriklipit
• käyttöopas
