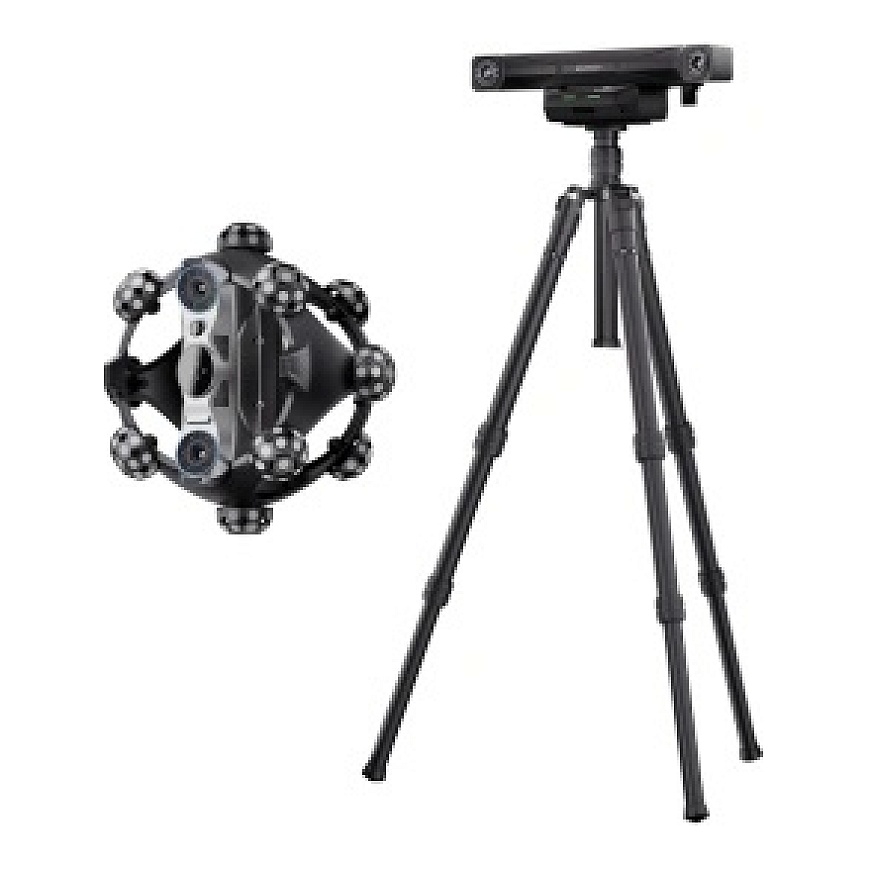

Revopoint Trackit SR optinen 3D-skanneri
5060587 TrackitSRStandard
6975577882073
Shipping 3-5 w.d
All about the product
Revopoint Trackit SR Optical 3D Skanneri
Työskentele nopeammin, tarkemmin ja mukavammin missä tahansa mittauksia tehdessäsi. Revopoint Trackit SR yhdistää korkean skannaus tarkkuuden langattomaan toimintaan, kehittyneeseen optiseen seurantalaitteeseen ja kolmeen skannaus tilaan, mikä mahdollistaa sen helposti mukautuvan laajaan sovellusvalikoimaan. Sen kevyt design, joka painaa vain 1 kg, tekee sen kuljettamisesta helppoa, ja sen kyky skannata sekä pieniä yksityiskohtia että suuria esineitä tekee siitä ihanteellisen ammattilaisympäristöihin. Paketti täydentyy omistetulla Revo Measure ja Revo Track -ohjelmistolla, jotka virtaviivaistavat mittauksia ja kerätyn datan jatkokäsittelyä.
Kolme skannaus tilaa jokaiseen tehtävään
Revopoint Trackit SR tarjoaa kolme erikoistunutta toimintoa, jotka mahdollistavat skannausmenetelmän valitsemisen parhaiten soveltuvaksi tietylle esineelle. Pitkän kantaman tila käyttää 17 rinnakkaista laserlinjaa, mikä mahdollistaa suurten komponenttien tehokkaan talteenoton. Kun hienojen yksityiskohtien talteenotto on välttämätöntä, 30 risteävää laserlinjaa tarjoaa korkean datatiheyden. Samaan aikaan yksi laserlinja tavoittaa tehokkaasti syvät aukot ja vaikeasti saavutettavat alueet, lisäämällä laitteen monipuolisuutta työskennellessä haastavien mallien parissa.
Korkea tarkkuus ja merkitsemätön seuranta
Kehittynyt optinen seurantasysteemi poistaa merkkien tarpeen, yksinkertaistaen mallin valmistelua skannaamiseen ja nopeuttaen koko prosessia. Skanneri tarjoaa tilavuustarkkuuden 0.02 + 0.04 mm × L (m), mahdollistaen erittäin tarkan geometrisen esityksen jopa suurille esineille. Lyhyt lämpötilan tasapainottamisaika vain kaksi minuuttia mahdollistaa työn aloittamisen nopeasti ilman pitkää odotusaikaa laitteen valmistautumiseksi. Tämä tekee Trackit SR:stä ihanteellisen mihin tahansa sovellukseen, jossa mittauksen tarkkuus ja korkea tuottavuus ovat olennaisia.
Langaton toiminta suurten esineiden kanssa
Trackit SR on suunniteltu maksimaalisen liikkuvuuden takaamiseksi. Langaton skannaus poistaa kaapelirajoitteet, ja tuki langattomille monipaikkasovelluksille mahdollistaa työpisteen nopean perustamisen suurten esineiden digitointia varten. Tämä ratkaisu virtaviivaistaa merkittävästi työtä monimutkaisissa projekteissa ja helpottaa skannaamista eri sijainneissa. Laitteen kevyt paino—vain 1 kg—lisää entisestään käyttäjämukavuutta pidempien mittausistuntojen ja kenttätyön aikana.
Valmis käyttöön kaikissa olosuhteissa
Kalibrointiprosessi on optimoitu siten, että koko järjestelmäasetuksen valmistuminen vie alle 20 minuuttia, mikä mahdollistaa nopeamman siirtymisen varsinaiseen skannaamiseen. Laite erottuu myös kyvystään toimia ulkona jopa 100,000 luksin valaistusvoimakkuudessa, säilyttäen korkean laadun datan keruussa jopa erittäin kirkkaissa ympäristöissä. Lisäksi skanneri luo yksityiskohtaisia tekstuurikarttoja ja toistaa värin tarkasti, varmistaen, että digitaaliset mallit sisältävät sekä tarkkaa geometriaa että luonnollista pinta-ilmettä. Yhdistettynä Revo Measure ja Revo Track -ohjelmistoon siitä muodostuu kattava työkalu ammattimaiseen 3D-skannaukseen ja jälkikäsittelyyn.
Pakettiin sisältyy
- skanneri
- seuranta laite
- kaksiakselinen gimbal automaattikalibroinnilla
- jalusta
- gimbal-adapteri
- pikakiinnitysliitin
- kalibrointilaatta
- kalibrointivarsi
- virtasyöttöadapteri
- seuranta kaapeli (PC)
- skannerikaapeli (PC)
- skannerikaapeli (seuranta-skanneri)
- gimbal-kaapeli (seuranta-gimbal)
- kaapeli laukku
- magneettiset merkinnät x20
- merkinnät x200
- pyörällinen laukku
- skannerin akut x2
- skannerin laturin
| Valmistaja | Revopoint |
|---|---|
| malli | Trackit SR Standard |
| Yksittäiskehyksen tarkkuus | 0.02 mm |
| Max etäisyys liitospisteiden välillä | 0.05 mm |
| Maksimi skannausnopeus | 2,000,000 pistettä sekunnissa |
| Valonlähde | Tarkkuustila: 30 sinistä ristilaserlinjaa / Pitkän kantaman tila: 17 sinistä rinnakkaista laserlinjaa / Syvähakku tila: 1 sininen yksittäinen laserlinja |
| Käyttöetäisyys | Risteävät laserlinjat: 200–400 mm / Rinnakkaiset laserlinjat: 250–500 mm / Yksittäinen laserlinja: 200–400 mm |
| Yksittäinen havaintoalue lähimmällä etäisyydellä | 123 × 130 mm 200 mm etäisyydellä |
| Yksittäinen havaintoalue kauimmalla etäisyydellä | 330 × 325 mm 500 mm etäisyydellä |
| Wi-Fi versio | 6 |
| Paino | 1 kg |
| Mittojen | 250 × 250 × 177 mm |
| Käyttölämpötila | 0 ℃ - 30 ℃ |
| Tuetut formaatit | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiaali | Runko: hiilikuitu / Kotelo: polykarbonaatti |
Seurantalaitteet
| Suositeltu skannattavien esineiden koko | 0.01 - 4 m |
|---|---|
| Tilavuusmittauksen tarkkuus (seurantajärjestelmä) | 0.02 mm + 0.04 mm × L (m) |
| Käyttöetäisyys | 800 mm – 2,500 mm |
| Minimaalinen seuranta kehys koko | 587 × 569 mm 800 mm etäisyydellä |
| Max seuranta kehys koko | 2,075 × 1,778 mm 2,500 mm etäisyydellä |
| Seuranta tilavuus | 3 m³ |
| Paino | 1.5 kg |
| Mittojen | 441 × 111 × 103 mm |
| Seurantaprosentti | NIR |
| Käyttäjän suorittama uudelleen kalibrointi | Manuaalinen kalibrointi |
| Tuetut tarvikkeet | Kalibrointilaatta, kalibrointipakki, kiinnitysalusta, akunpidin |
