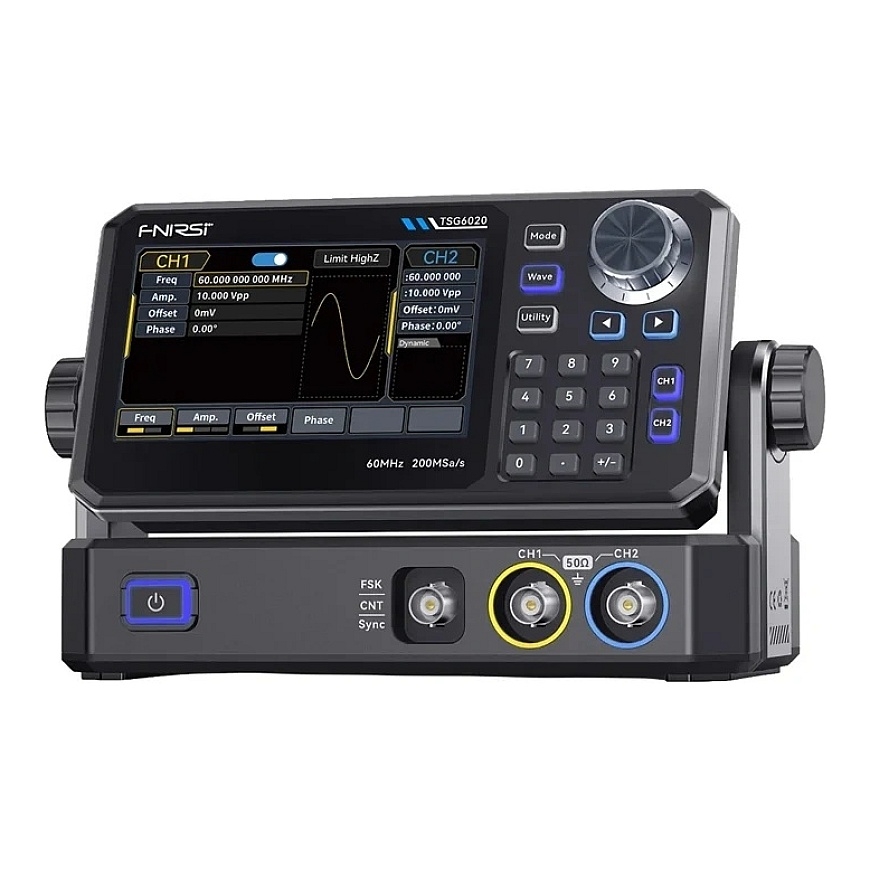

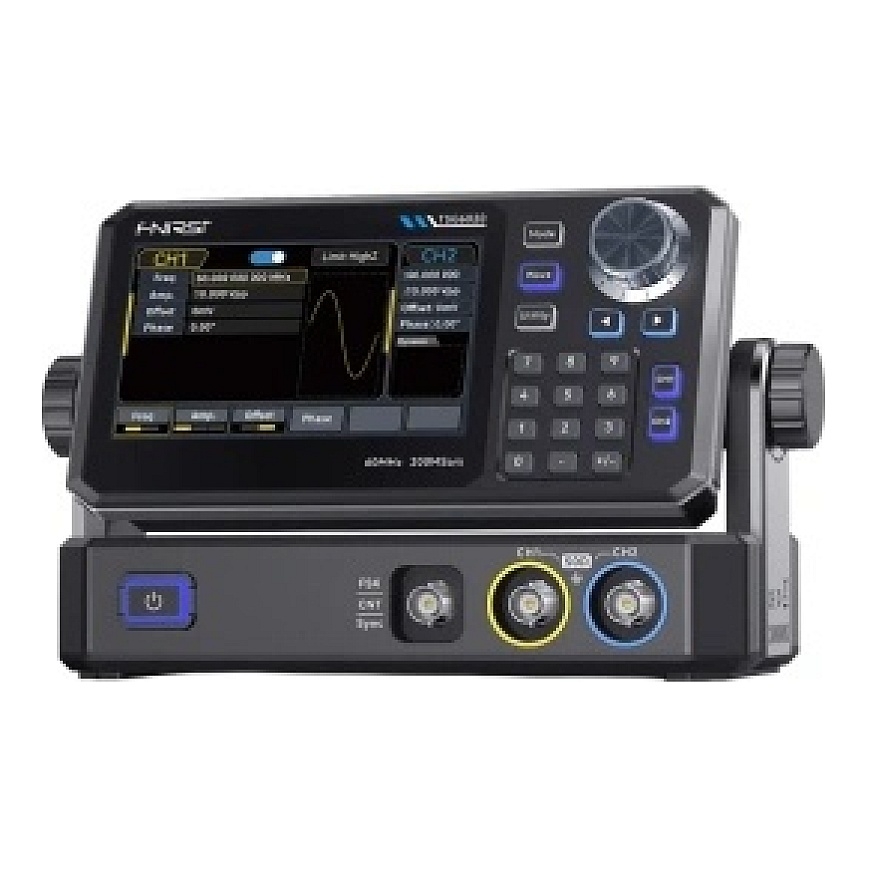

FNIRSI TSG6020 Toimintageneraattori

Tarkka signaaligenerointi, laajat konfigurointivaihtoehdot ja edistyneet mittausominaisuudet tekevät FNIRSI TSG6020:sta ihanteellisen käytettäväksi laboratorioissa, sekä huoltotehtävissä että elektroniikkapiirisuunnittelussa. Sen kaksoiskanavainen rakenne, maksimaalinen lähtötaajuus jopa 60 mHz ja näytteenottotaajuus 200 MSa/s 14-bittisellä tarkkuudella varmistavat uskollisen aallonmuodon toistamisen ja korkean toimintatarkkuuden. Generaattori tukee monia modulaatiotyyppejä, antaa sinun luoda omia satunnaisia aallonmuotoja ja tarjoaa taajuusalueen ja sisäänrakennetun taajuuslaskurin. Intuitiivinen kosketusnäyttö, nopea pääsy tallennettuihin asetuksiin ja kestävä muotoilu varmistavat, että laite on helppokäyttöinen myös intensiivisessä, pitkäaikaisessa käytössä.

Korkealaatuisesti tuotetut signaalit

FNIRSI TSG6020 on varustettu kahdella itsenäisellä lähtökanavalla, jolloin se voi tuottaa kaksi erilaista signaalia samanaikaisesti ja suorittaa kätevästi kehittyneempiä testejä ja analyysejä. Generaattori tarjoaa lähtötaajuuden jopa 60 mHz, ja näytteenottotaajuuden ansiosta 200 MSa/s ja 14-bittinen pystytarkkuus se varmistaa erittäin tarkan aallonmuodon toistamisen minimoidulla vääristymällä. Lähtöjännitealue on optimoitu eri kuormituskokoonpanoille - 2 mVpp:stä 20 Vpp:iin korkeassa impedanssissa alle 10 mHz taajuuksilla, 2 mVpp:stä 10 Vpp:iin yli 10 mHz:llä, sekä 1 mVpp:stä 10 Vpp:iin ja 1 mVpp:stä 5 Vpp:iin 50 Ω kuormalla. Tämä joustavuus mahdollistaa laitteen käytön monissa vaativissa laboratorio- ja suunnittelusovelluksissa.

Standardiaallonmuodot ja edistyneet modulaatiot

Generaattori tukee kaikkia yleisesti käytettyjä aallonmuotoja, kuten sini-, neliö-, sahalaita-, pulssi-, melu- ja tasajännite. Ennalta määriteltyjen aallonmuotojen lisäksi se mahdollistaa myös omien satunnaisten aallonmuotojen toistamisen pisteestä pisteeseen -menetelmällä, mikä varmistaa, että kaikki aallonmuodon yksityiskohdat säilyvät. VeriPoint-teknologia käyttää näytteenottotaajuutta 1 µSa/s - 200 MSa/s ja erittäin matalaa heiluntaa alle 200 ps, mikä varmistaa jopa monimutkaisimpien signaalimuotojen tarkan toiston. Laite tukee myös kuutta modulaatiotyyppiä (AM, FM, PM, FSK, ASK ja PSK), mikä tekee siitä ihanteellisen digitaalisten viestintäpiirien ja radiokoffereiden testaamiseen.

Entistä suurempi tarkkuus

ZeroSurge-teknologia vähentää huomattavasti ylisuuriutta neliö-, pulssi- ja sahalaitasignaaleissa. Ylisuuruus ei ylitä 1 prosenttia, ja nousu ja laskuaika ovat enintään 13,5 ns, mikä tuottaa terävät reunat ja erittäin korkean tarkkuuden tuotetuissa aallonmuodoissa. Generaattorissa on myös seitsemän numeron taajuuslaskuri, joka mittaa TTL-tason signaalien taajuuden, jakson ja käyttöasteen alueella 100 mHz - 100 mHz tarkkuudella ±51 ppm. Korkea signaalin laatu vahvistuu myös parametrien, kuten matalan faasihäiriön tason, johon kuuluu jopa -125 dBc/Hz 10 mHz:llä (10 kHz:n offset) ja harmonista vääristymää alle -40 dBc alueella 30 - 60 mHz, perusteella.

Taajuusnousu ja käyttäjäystävällinen käyttö

FNIRSI TSG6020 tarjoaa taajuusnousua sekä lineaarisessa että logaritmisessa tilassa. Nousuaikaa voidaan säätää 1 ms:stä 500 s:iin tarkkuudella ±0,1 %, mikä helpottaa muun muassa suodatusominaisuuksien analysointia ja erilaisten elektronisten piirien vasteen testaamista. Käyttö on tehostettua 4,3 tuuman värillisen TFT-LCD-kosketusnäytön avulla, joka toimii yhdessä perinteisten fyysisten painikkeiden kanssa. Näyttö näyttää reaaliaikaisen ennakkokatsauksen tuotetusta aallonmuodosta ja avaintoimintoparametreista, jolloin voit nopeasti tarkistaa asetuksia ja tehdä tarvittavia säätöjä.

Vakaa toiminta myös pitkissä testeissä

Generaattori on suunniteltu luotettavaksi käytössä intensiivisessä käytössä. Tehokas lämpöhäviö varmistaa alumiininen jäähdytyssiilikko, jonka tukena on hiljainen tuuletin, joka ylläpitää komponenttien oikeaa lämpötilaa jopa useiden tuntien käytössä. Rakenne sisältää myös lähtökanavan suojauksen, eristyksen ja maan suojauksen, kun taas TTL-yhteensopiva synkronointilähtö parantaa integrointimahdollisuuksia muiden mittauslaitteiden kanssa. Ei-volatile muisti mahdollistaa jopa 24 mukautetun satunnaisen aallonmuodon tallentamisen, jotka voidaan kutsua heti ilman uudelleenkonfigurointia. Generaattori tukee myös useita käyttötiloja, mukaan lukien jatkuva, porteilla, modulaatio- ja nousemismuodot, tarjoten suuren joustavuuden jopa monimutkaisempien testipenkien pystyttämisessä.

Pidetään mukana paketissa

• toimintageneraattori
• latausadapteri
• Type-C latauskaapeli
• tietokaapeli
• mittauskaapeli
• alligaattoriklipit
• käyttäjän käsikirja
