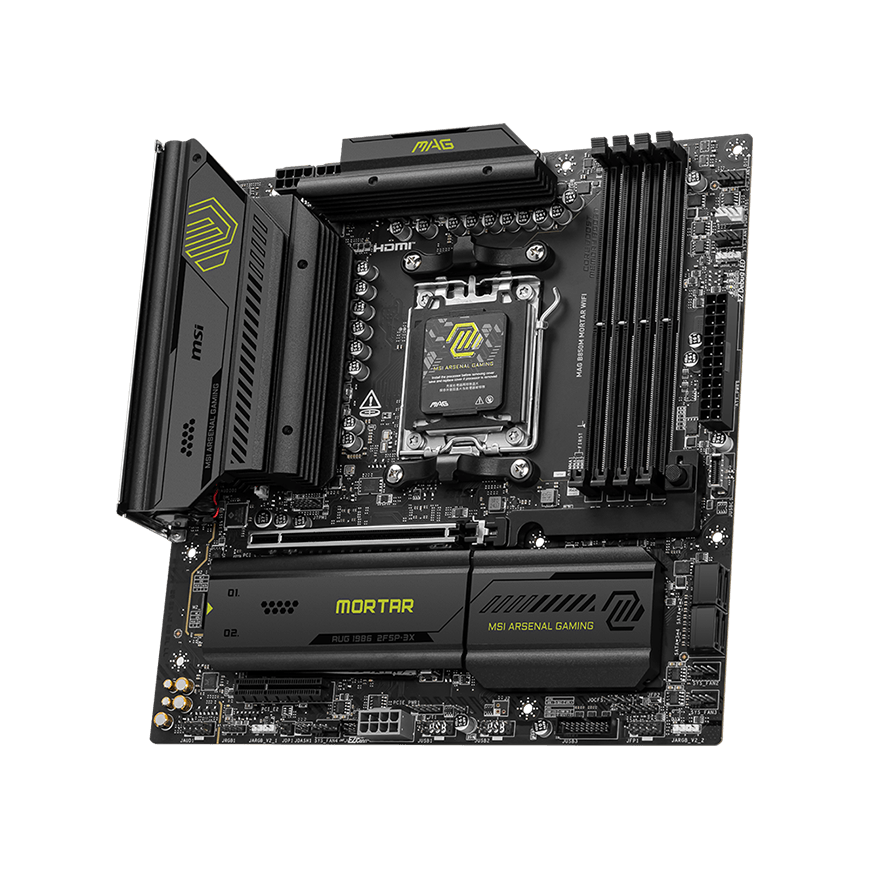

Pääpiiri MSI MB Sc AM5 MAG B850M MORTAR WIFI, AMD B850, 4xDDR5, 1xHDMI, WiFi, mATX

CPU

Tukee AMD Ryzen™ 9000/8000/7000 -sarjan pöytätietokoneprosessorit
AM5 -liitin

PIIRILEVY

AMD B850

MUISTI

4x DDR5 UDIMM, maksimimuistikapasiteetti 256 GB
Muistin tuki: DDR5 8200–5600 (OC) MT/s / 5600–4800 (JEDEC) MT/s
"Ryzen™ 9000" -sarjan prosessorien maksiminopeus:
• 1DPC 1R maksiminopeus jopa 8200+ MT/s
• 1DPC 2R maksiminopeus jopa 6400+ MT/s
• 2DPC 1R maksiminopeus jopa 6400+ MT/s
• 2DPC 2R maksiminopeus jopa 4800+ MT/s

Tukee AMD POR ja JEDEC -nopeuksia
Tukee muistin ylikellotusta ja AMD EXPO™
Tukee kaksikanavamoodia
Tukee ei ECC, ei pusku muistia
Tukee vain CUDIMM, kellonohjaimen ohitusmode*

* CUDIMM-tuki ja POR-käynnistysnopeus voivat vaihdella prosessorisarjan mukaan, ja käynnistyksen jälkeen voi olla manuaalinen ylikellotus. Jotkut prosessorit eivät ehkä käynnisty, mutta tulevat BIOS-päivitykset parantavat yhteensopivuutta.
• Tämän emolevyn DIMM-liitännät sisältävät kaksipuoliset lukot.
• Muistin yhteensopivuus ja tuetut nopeudet voivat vaihdella prosessorin ja muistikokoonpanon mukaan. Lisätietoja löytyy muistin yhteensopivuusluettelosta, joka on tuotteen tukisivulla, tai vierailemalla osoitteessa https://www.msi.com/support/.

GRAFIIKKA

1 HDMI™ -liitin
Tukee HDMI™ 2.1 FRL, maksimissaan 8K 60Hz* resoluutio
*Saatavilla vain prosessoreissa, joissa on integroitu grafiikka. Grafiikkaspeksit voivat vaihdella asennetun prosessorin mukaan.

LIITIN

1x PCI-E x16 -liitin
1x PCI-E x4 -liitin
PCI_E1 sukupolven PCIe 5.0 tukee jopa x16 (prosessorista)
PCI_E2 sukupolven PCIe 4.0 tukee jopa x4 (piirisarjasta)

PCI_E1 liitin
• Tukee PCIe 5.0 x16 (tarkoitettu "Ryzen™ 9000/7000" -sarjan prosessoreille)
• Tukee PCIe 4.0 x8 (tarkoitettu "Ryzen™ 8700/8600/8400" -sarjan prosessoreille)
• Tukee PCIe 4.0 x4 (tarkoitettu "Ryzen™ 8500/8300" -sarjan prosessoreille)

ÄÄNI

Realtek ALC4080 -kooderi
7.1 kanavan USB-korkealaatuinen ääni
Tukee jopa 32 bittiä / 384 kHz toisto etupaneelissa
Tukee S/PDIF-ulostuloa

VARASTOINTI

3x M.2
M.2_1 lähde (prosessorista) tukee jopa PCIe 5.0 x4, tukee 2280/2260 laitteita
M.2_2 lähde (prosessorista) tukee jopa PCIe 5.0 x4, tukee 2280/2260 laitteita
M.2_3 lähde (piirisarjasta) tukee jopa PCIe 4.0 x2, tukee 2280 laitteita
4x SATA 6G

M2_1 liitin
• Tukee jopa PCIe 5.0 x4 (tarkoitettu "Ryzen™ 9000/7000" -sarjan prosessoreille)
• Tukee jopa PCIe 4.0 x4 (tarkoitettu "Ryzen™ 8000" -sarjan prosessoreille)

M2_2 liitin
• Tukee jopa PCIe 5.0 x4 (tarkoitettu "Ryzen™ 9000/7000" -sarjan prosessoreille)
• Tukee jopa PCIe 4.0 x4 (tarkoitettu "Ryzen™ 8700/8600/8400" -sarjan prosessoreille)
• Tukee jopa PCIe 4.0 x2 (tarkoitettu "Ryzen™ 8500/8300" -sarjan prosessoreille)

M2_3 liitin
• Tukee jopa PCIe 4.0 x2

** M.2 SSD -jäähdyttimen rajoitusten vuoksi katso opas.

• Tukee RAID 0, RAID 1 ja RAID 10 SATA -muistilaitteille
• Tukee RAID 0, RAID 1 ja RAID 5 M.2 NVMe -muistilaitteille
*RAID 5 -kokoonpano tukee vain "Ryzen™ 9000" -sarjan prosessoreita.

USB

4 USB 2.0 (edessä)
4x USB 5Gbps A-tyyppi (takana)
2x USB 5Gbps A-tyyppi (edessä)
3x USB 10Gbps A-tyyppi (takana)
1 x USB 10 Gbps C-tyyppi (takana)
1x USB 10Gbps C-tyyppi (edessä)
1 x USB 20 Gbps C-tyyppi (takana)

LAN

Realtek 8126-VB 5G LAN

LANGATON LAN JA BLUETOOTH

„Wi-Fi 7“ -ratkaisu
Langaton moduuli on esiasennettu M.2 (Key-E) -liittimeen
Tukee MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (320 MHz) jopa 5,8 Gbps
Tukee 802.11 a/ b/ g/ n/ ac/ ax/ be

Tukee „Bluetooth 5.4**“, MLO, 4KQAM

* 6 GHz taajuuskaistan tuki voi riippua kunkin maan säännöistä, ja „Wi-Fi 7“ tulee saataville „Windows 11“ 24H2 -versiossa.
**„Bluetooth“ -versio voi päivittyä, lisätietoja löytyy „Wi-Fi“ -siruston toimittajan verkkosivuilta. „Bluetooth 5.4“ tulee saataville „Windows 11“ 24H2 -versioon.

Sisäinen I/O (IO)

1x virtaliitin (ATX_PWR)
2 virtaliitintä (CPU_PWR)
1x virtaliitin (PCIE_PWR 8 kontaktia)
1x prosessorin tuuletin
1x Yhdistetty tuuletin (Pump_Sys tuuletin)
4x järjestelmän tuulettimet
1x EZ-liitännän otsikko (JAF_1)
2x etupaneeli (JFP)
1x kotelon hakkeroitu (JCI)
1x etuääni (JAUD)
1x viritysohjainliitin (JDASH)
3x osoitettavat V2 RGB LED -liitännät (JARGB_V2)
1x RGB LED -liitin (JRGB)
1x TPM-kontaktin liitin (tukee TPM 2.0)
4 USB 2.0 -porttia
2 USB 5 Gbps A-tyyppistä porttia
1x USB 10Gbps C-tyyppinen portti

TAKAPANEELIN LIITÄNNÄT

CMOS-nollauspainike
1x 5G LAN
3x USB 10Gbps A-tyyppi
4x USB 5Gbps A-tyyppi
2 ääniporttia
BIOS-muistipainike
1 HDMI -liitin
1x USB 10Gbps C-tyyppi
1x USB 20Gbps C-tyyppi
2x „Wi-Fi“ / „Bluetooth“
Optinen S/PDIF-ulostulo

KÄYTTÖJÄRJESTELMÄ

„Windows 11“ 64-bittinen tuki

MUOTOILUN TEKIJÄ

mATX
243,84 x 243,84 mm
