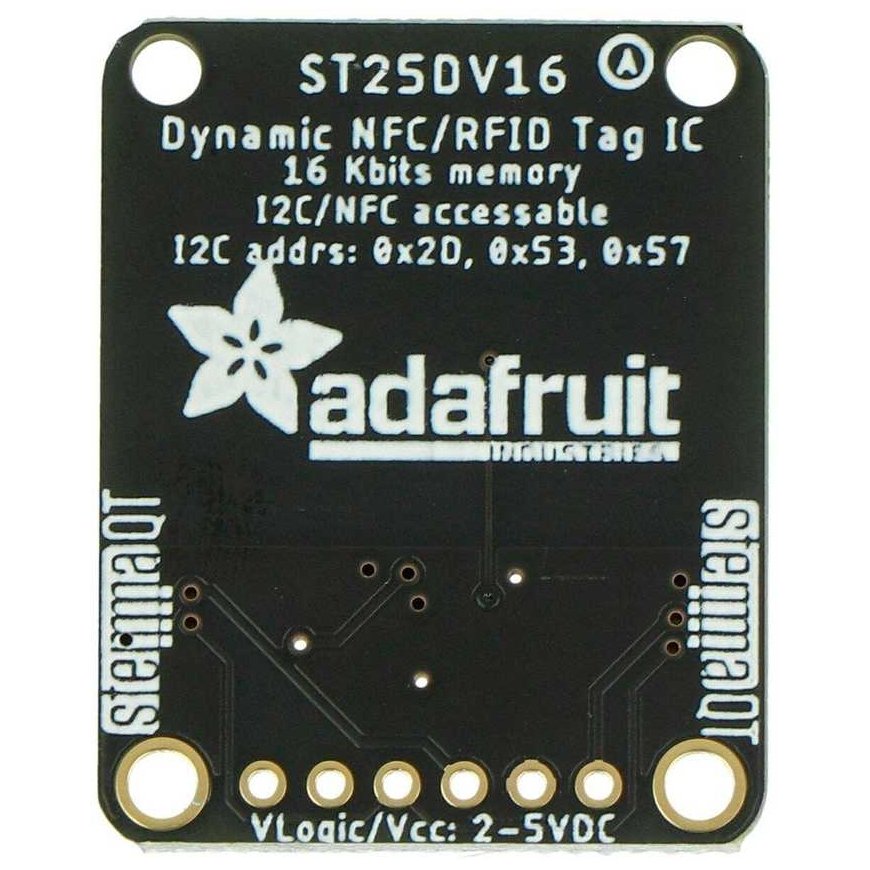

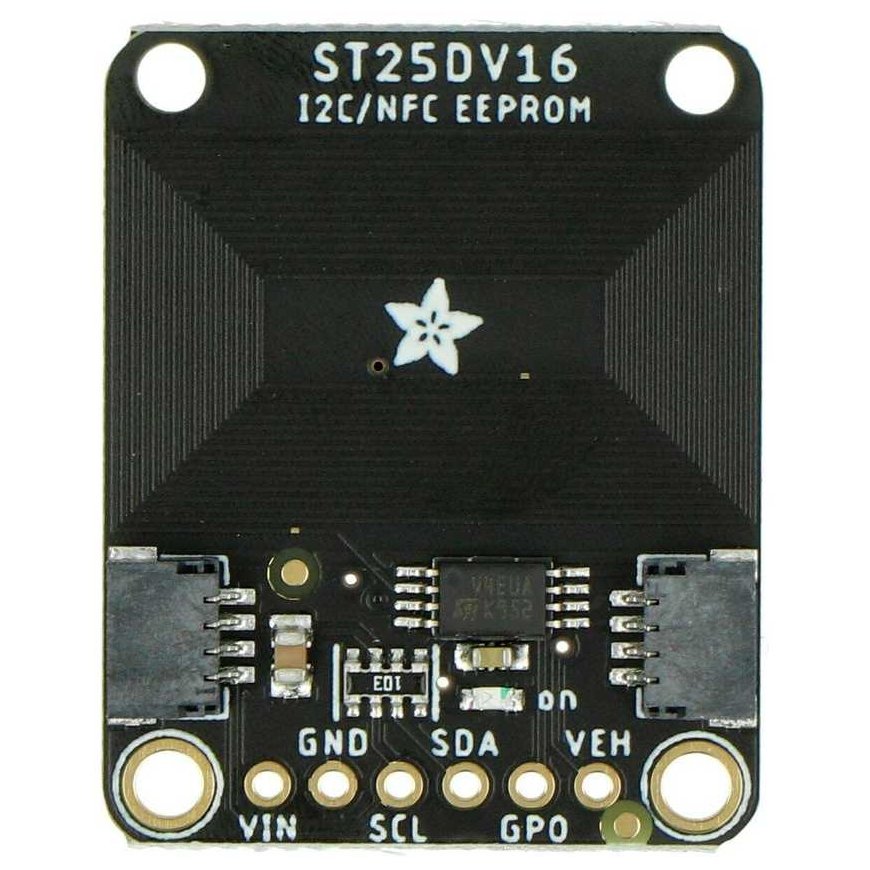

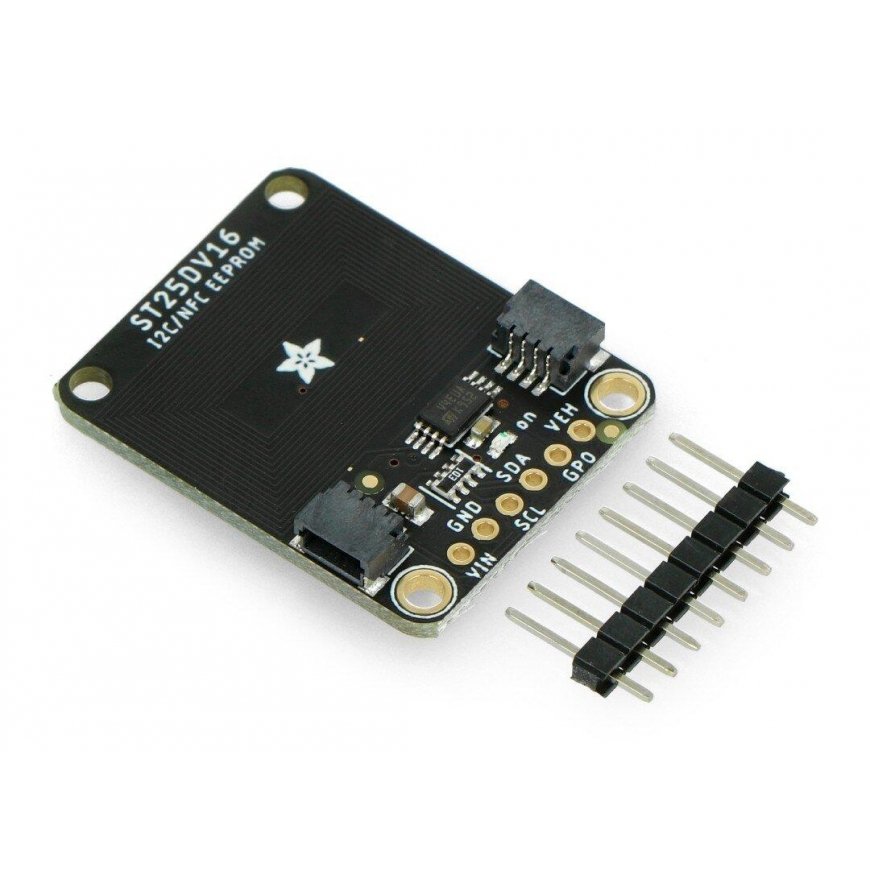

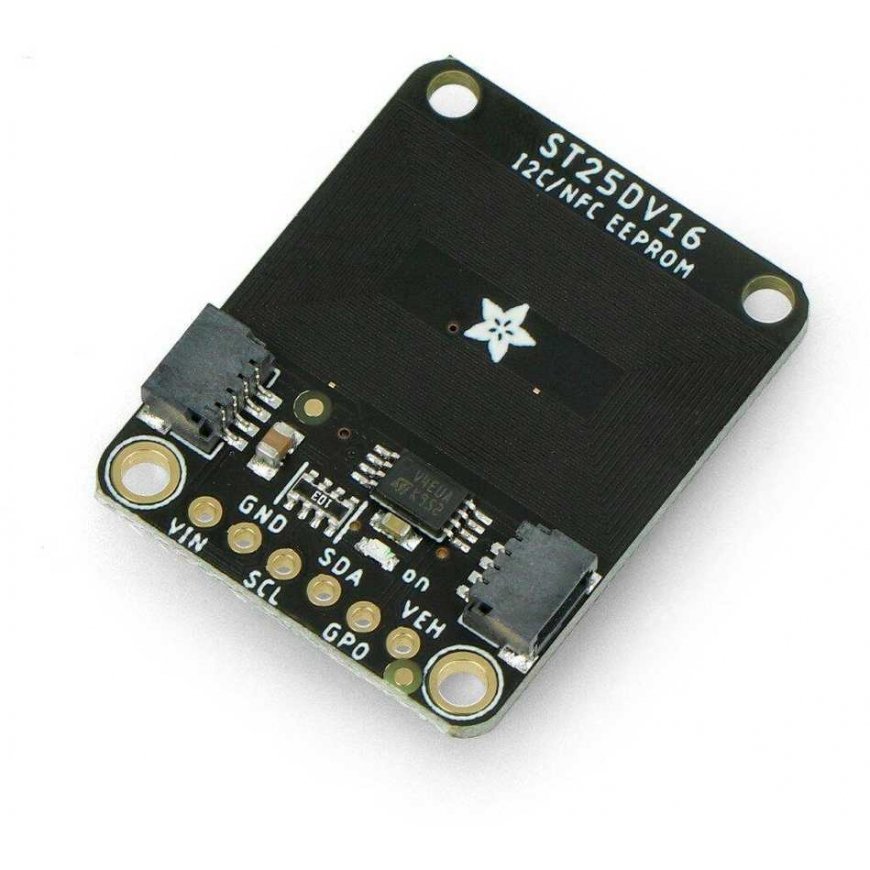

Muistikortti ST25DV16K, RFID-tunniste EEPROM 16kb epävakaalla I2C-muistilla STEMMA QT / Qwiic, Adafruit 4701

All about the product

RFID-tunniste, jossa on 16 kb EEPROM-muisti Adafruitilta, jossa on STEMMA QT / Qwiic -liitäntä. Toimii mobiililaitteiden kanssa ja I2C-liitännän ansiosta se voidaan ohjelmoida tarpeidesi mukaan. Siru täyttää ISO / IEC 15693 (13,56 MHz) standardit, ja sen lukevat puhelimet ja tabletit. Liitettäessä ohjaimeen alkaa dynaaminen tietojen tallennus.

Tekniset tiedot:

• I2C-liitäntä
• Sarjallinen I2C-liitäntä, jossa on 1 MHz kellotaajuus
• Useiden I2C-osoitteiden 0x2D, 0x53 (käyttäjämuisti) ja 0x57 (järjestelmämuisti) käyttö
• Syöttöjännite: 1,8 - 5,5 V
• Monibittinen ohjelmointi (jopa 256 bittiä)
• Ilman kontaktia oleva liitäntä
• Perustuu ISO / IEC 15693:een
• NFC Forum 5. tyyppinen tunniste, jolla on NFC Forum -sertifikaatti
• Tukee kaikkia ISO / IEC 15693 -modulaatioita
• Nopea lukupääsy jopa 53 Kb/s
• Yhden ja usean lohkon lukeminen (myös laajennettaville komennoille)
• Yhden ja usean lohkon tallentaminen (jopa 4) (sama laajennettaville komennoille)
• Sisäinen virityskapasiteetti: 28,5 pF
• Muisti
• 16 kb EEPROM-muisti
• I2C-liitäntä tulojen pääsyllä
• RF-liitäntä 4-bittisten lohkojen pääsyllä
• Kirjoitusaika
• I2C:llä: yleensä 5 ms/bitti
• RF:llä: yleensä 5 ms/lohko
• Nopean siirron tila
• Nopea tietojen siirto I2C- ja RF-liitäntöjen välillä
• 256 bittinen omistettu puoliduplex-puskuri
• Virtalähde: analoginen lähtö ulkoisten komponenttien syöttämiseksi
• Tietosuoja
• Käyttäjämuisti: 1-4 konfiguroitavaa aluetta, suojattu lukemiselta ja (tai) kirjoittamiselta kolmen 64-bittisen RF-salasanan ja yhden 64-bittisen I2C-salasanan avulla
• Järjestelmän konfiguraatio: suojattu 64-bittisillä RF- ja 64-bittisillä I2C-salasanoilla
• Mitat: 31,7x 25,3 x 4,6 mm
