Farnell KTIR0711S heijastava optoerotinanturi - 5 kpl
3684069 AN-00053
5904422310011
Shipping 8-15 w.d
All about the product

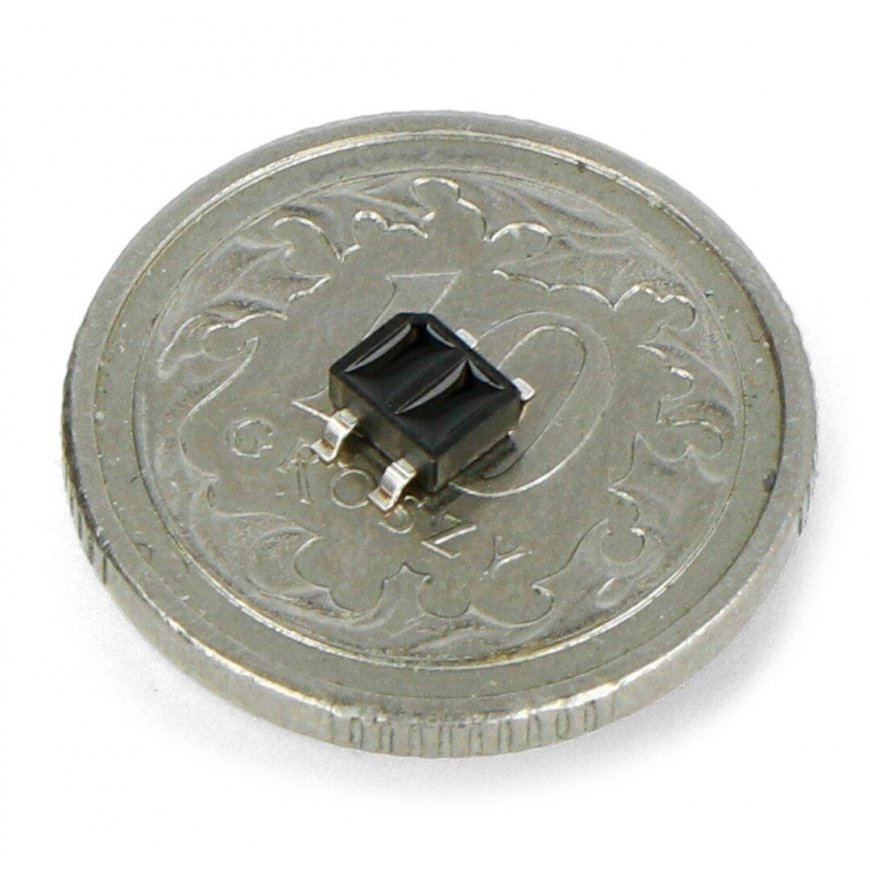

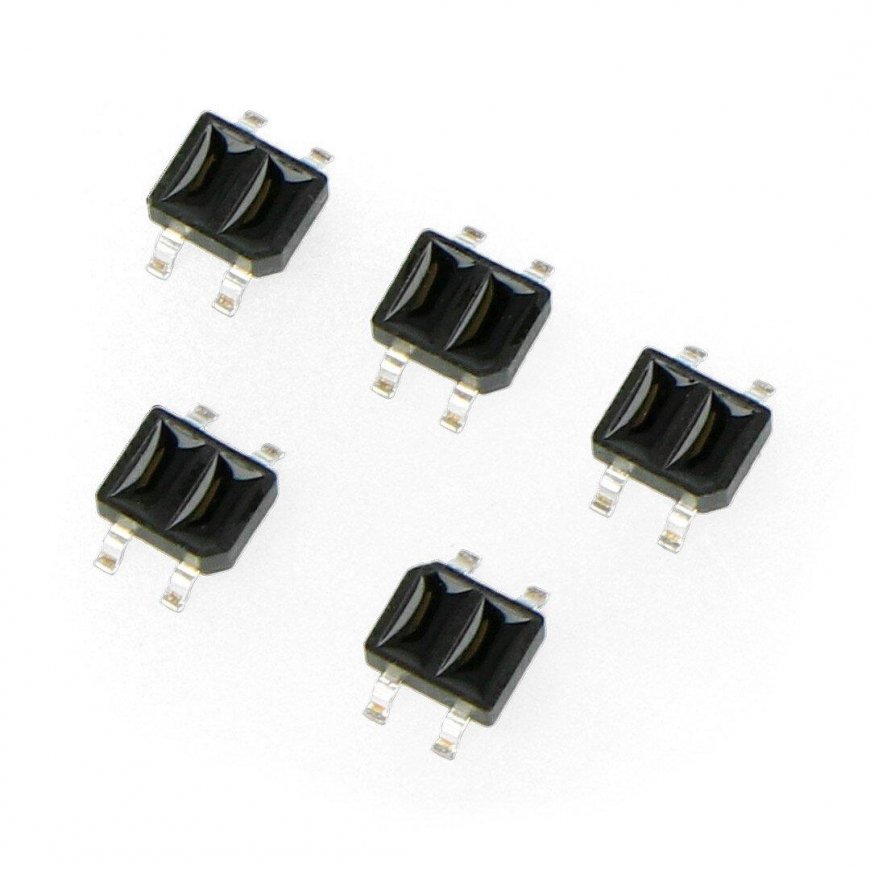

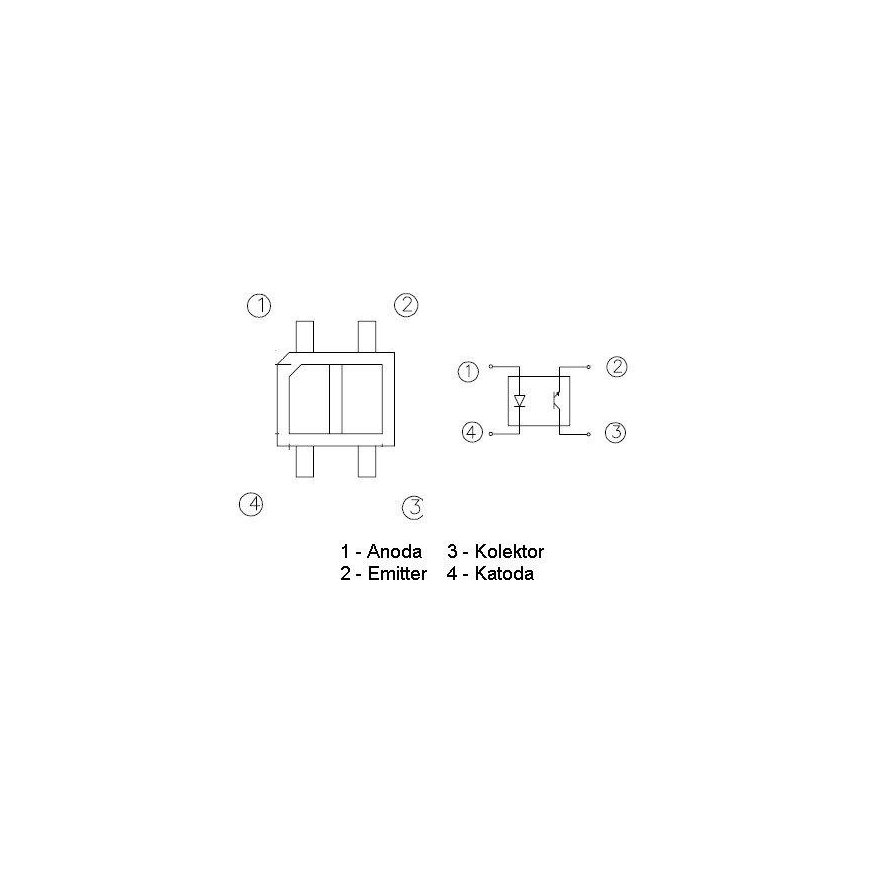

Heijastavaa optoerotinlaitetta voidaan käyttää viivojen, reunojen ja harjanteiden erottamiseen. Järjestelmä on suljettu pieneen, pintajuotettuun koteloon, jonka mitat ovat 2,7 x 3,4 mm. Tuotteet myydään 5 kappaleen sarjoissa.
Anturi lähettää säteen infrapunalähettimen läpi ja mittaa sitten fototransistorin heijastaman valon voimakkuuden. Lähtösignaali on jännite, joka riippuu ilmaisimeen tulevan valon voimakkuudesta. Mitä enemmän valoa heijastuu ja saavuttaa fotodetektorin, sitä suurempi on lähtöjännite. Koska valo heijastuu paremmin vaaleasta pinnasta (tummat pinnat absorboivat sitä), valkoisen materiaalin jännite on korkeampi.
Viivanseuraajarobottien suunnittelijat käyttävät antureita helposti viivojen havaitsemiseen, samoin kuin mini-sumo-suunnittelussa, jossa niitä käytetään renkaan reunojen havaitsemiseen. Koska näissä tapauksissa havaitaan ääriarvoja (mustan erottamiseksi valkoisesta - väliarvot eivät ole tärkeitä), anturi voi olla korkeammalla pinnan yläpuolella kuin dokumentaatiossa on määritelty. Kokemuksemme perusteella voimme sanoa, että oikein valituilla vastuksilla anturit erottavat mustan eristysnauhan oikein valkoisesta taustasta noin 0,5 cm etäisyydeltä.
Anturin etuna on sen pieni koko ja keveys. Siitä kuitenkin puuttuu suojakotelo (joka löytyy CNY70-anturista), joten kun se on mahdollisimman lähellä pintaa, se ei välttämättä toimi oikein. Siksi sinun on huolehdittava tämän parametrin oikeasta asetuksesta.
Tekniset tiedot:
- IR-LEDin maksimijännite: 5 V
- IR-LEDin suurin virta: 50 mA
- Kollektori-emitterijännite enintään: 30 V
- Kollektorivirta enintään: 20 mA
- Pinta-asennettava laite (SMD)
