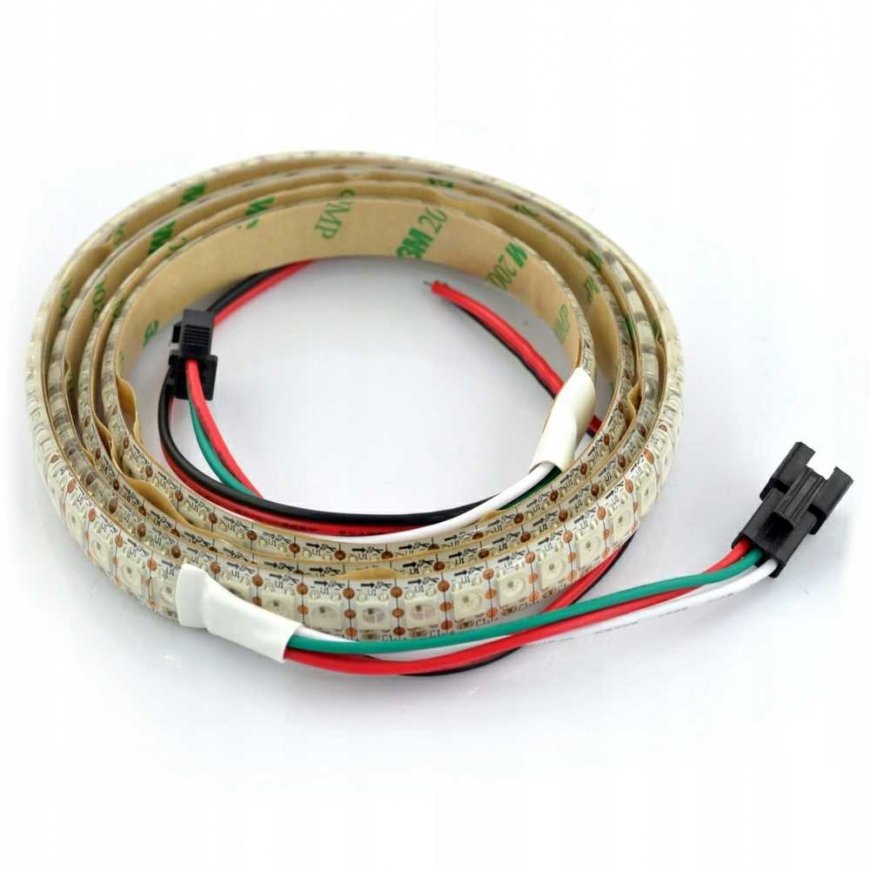

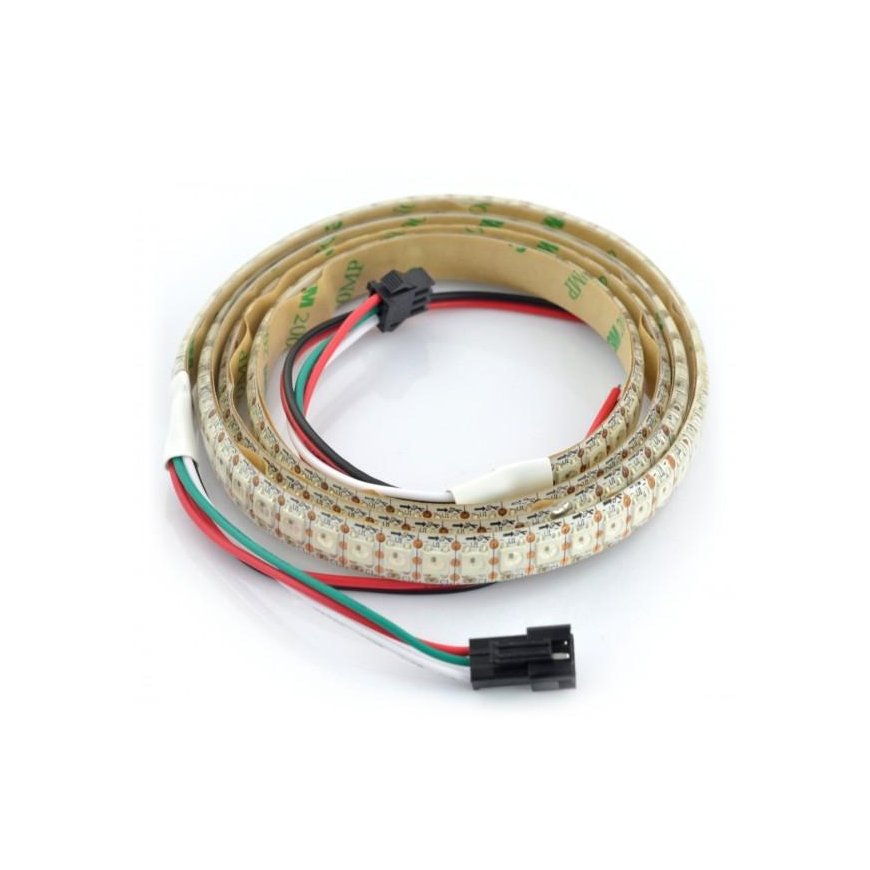

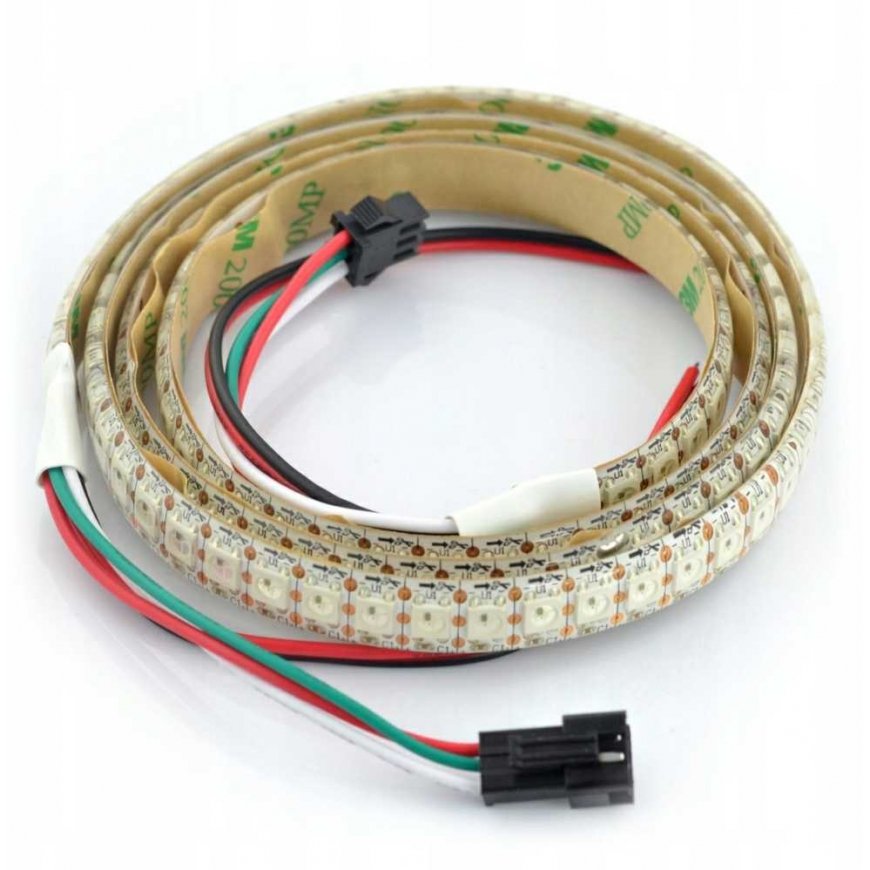

Alkuperäinen RGB LED-nauha WS2812B - 144 LEDiä/m 5V - 1m
3679007 AN-05814
5904422374655
Shipping 8-15 w.d
All about the product
Yksittäin osoitteellisissa RGB-LEDeissä, jotka on järjestetty yhden metrin nauhaan, on 144 diodin tiheys metriä kohden. Jokainen pikseli voi tuottaa värejä 24-bittiseltä paletilta. Yksi mikrokontrollerin pinni riittää moduulin ohjaamiseen. (esim. Arduino). Diodit ovat tiheästi noin 7 mm:n etäisyydellä toisistaan, joten niiden kirkkaus on erittäin korkea. Suuren tehon saavuttamiseksi tarvitaan kuitenkin tehokas virtalähde. Järjestelmä saa virtansa 5 V:n jännitteellä, ja jokainen mittari (9 W) vaatii noin 1,8 A. Piiri voidaan katkaista jokaisen diodin jälkeen. Käytetty tiedonsiirtoprotokolla mahdollistaa LEDien kytkemisen sarjaan. Toinen piiri tulee kytkeä lähtöliittimeen kytkemällä 5V, GND ja DOUT DIN-liittimeen. Valmistaja huomauttaa, että yli 500 diodia käytettäessä Arduino Uno -järjestelmässä ei välttämättä ole tarpeeksi RAM-muistia. On myös huomattava, että jokainen seuraava matriisi vaatii virtalähteen hyötysuhteen kasvua.
Adafruit-kirjaston asentaminen:
- Lataa kirjasto GtitHubista Lataa ZIP-tiedosto
- Nimeä juurikansio uudelleen muotoon: Adafruit_NeoPixel
- Siirrä koko kansio hakemistoon, joka sisältää Arduino-kirjastot
- Käynnistä Arduino-ympäristö uudelleen, kirjasto näkyy valikossa: Tiedosto -> Esimerkkejä
Tekniset tiedot:
- Syöttöjännite: 5V
- Teho: maks. 9 W/m²
- Virrankulutus: noin 1,8 A per 1 metri piiriä
- Käytetyt diodit: LED RGB SMD5050 WS2812b
- Osoitteellinen piste: 1 RGB-LED
- IP-luokka: IP65 (silikonikotelo)
- Rannekkeen leveys: 12 mm
- Ketjun pituus: 1 m
