Si5351A 160MHz I2C-signaaligeneraattori - Adafruit

Sinun ei enää koskaan tarvitse etsiä toista kidettä Adafruitin Si5351A-kellogeneraattorin avulla! Tässä sirussa on tarkka 25 MHz:n kidereferenssi sekä sisäiset PLL:t ja jakajat, joten se voi tuottaa lähes minkä tahansa taajuuden alle 8 kHz:stä yli 150 MHz:iin.

Si5351A-kellogeneraattori on I2C-ohjaimen kellogeneraattori. Se käyttää sisäänrakennettua tarkkuuskelloa useiden PLL-piireiden ja kellojakajien ohjaamiseen I2C-käskyjen avulla. Asettamalla PLL:n ja jakajat voit luoda tarkkoja ja mielivaltaisia taajuuksia. Lähtöjä on kolme, ja jokaisella voi olla eri taajuus. Lähdöt ovat 3 Vpp, joko koekytkentälevyystävällisen liittimen tai RF-työskentelyyn valinnaisen SMA-liittimen kautta.

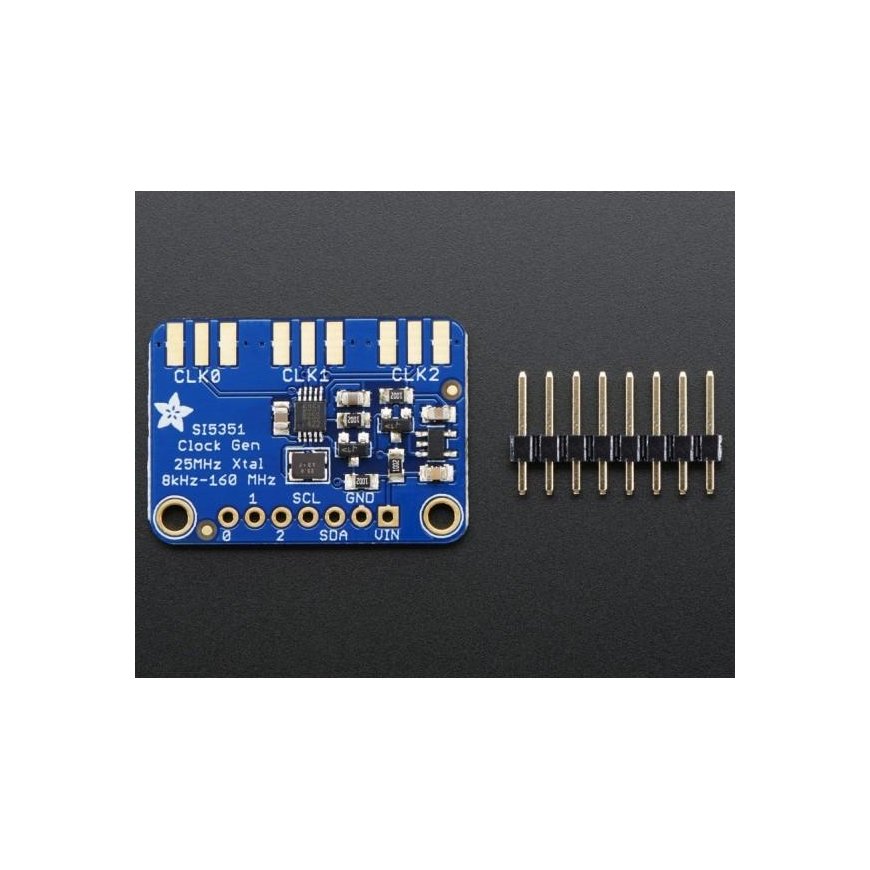

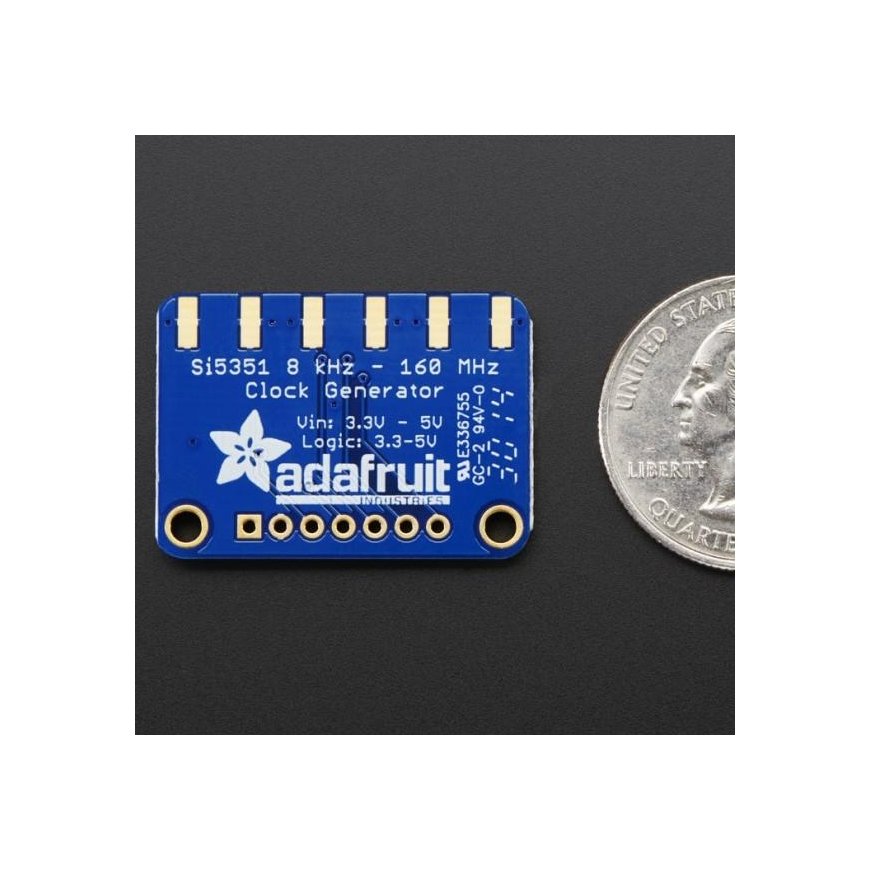

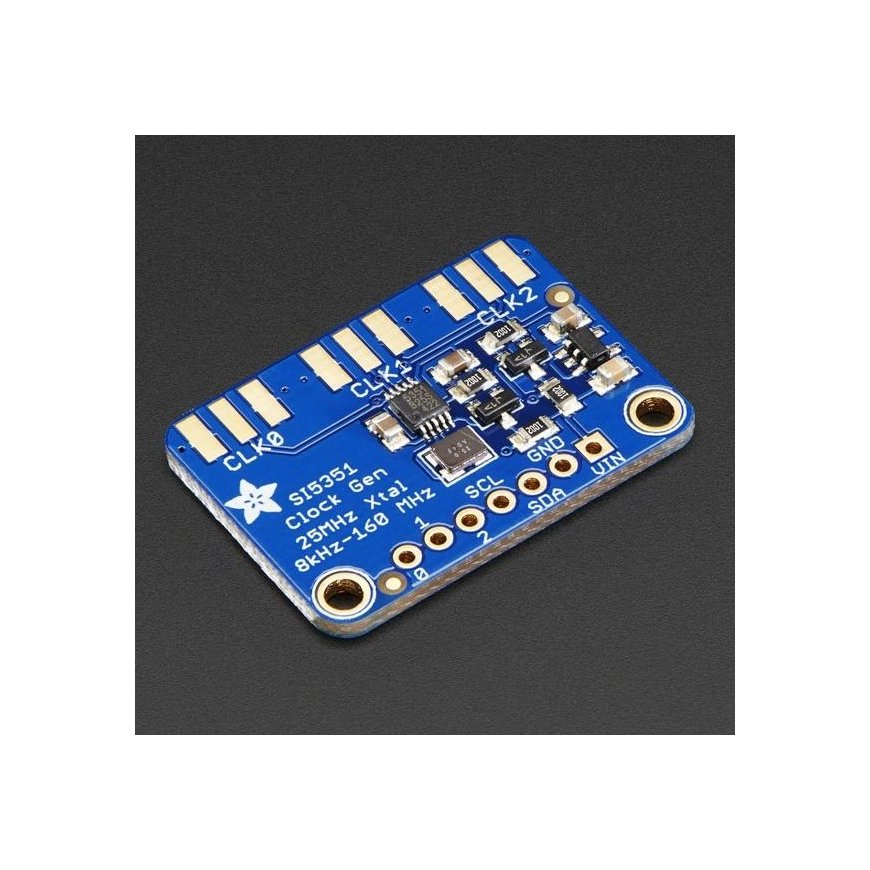

Asetimme tämän kätevän pienen sirun omalle breakout-piirilevylle, jossa on 3,3 V:n LDO-säädin, jotta sitä voidaan käyttää 3–5 VDC:n jännitteellä. Olemme myös asentaneet tasonsiirtopiirin I2C-linjoille, jotta voit käyttää tätä sirua turvallisesti 3V tai 5V logiikalla.


TEKNISET TIEDOT

• Mitat: 31 mm x 22 mm x 2 mm / 1,22" x 0,87" x 0,08"
• Paino: 2,5 grammaa
• Tutoriaalissa saatavilla olevat datalehdet, piirilevyjen CAD-tiedostot ja Fritzing-objektit
