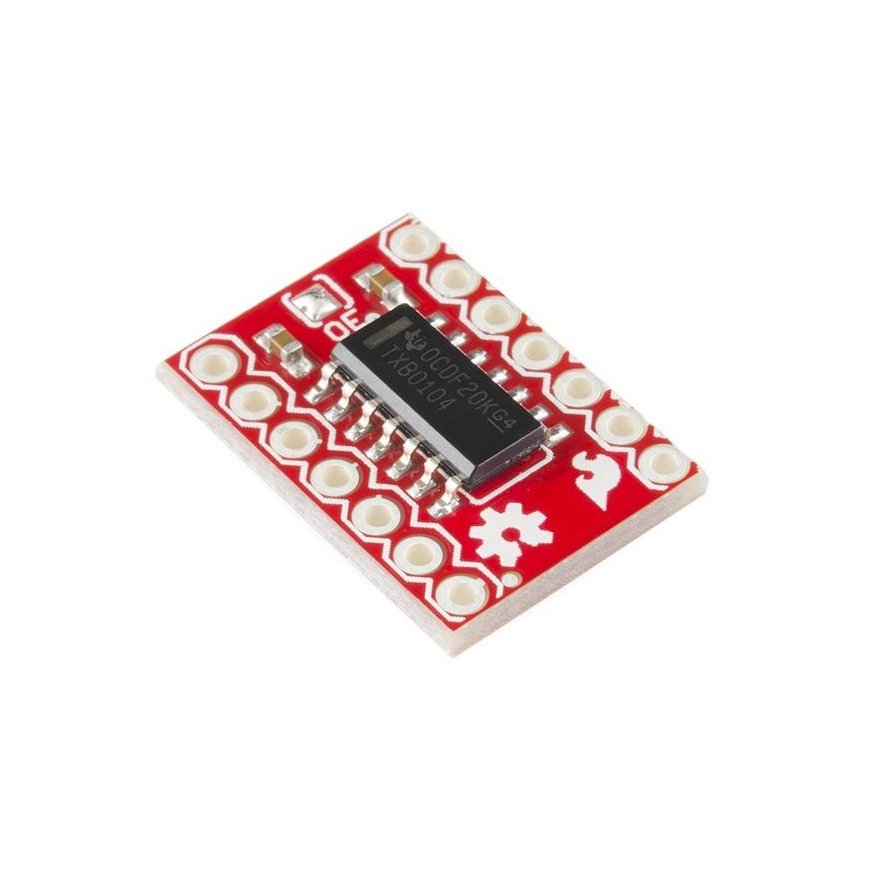

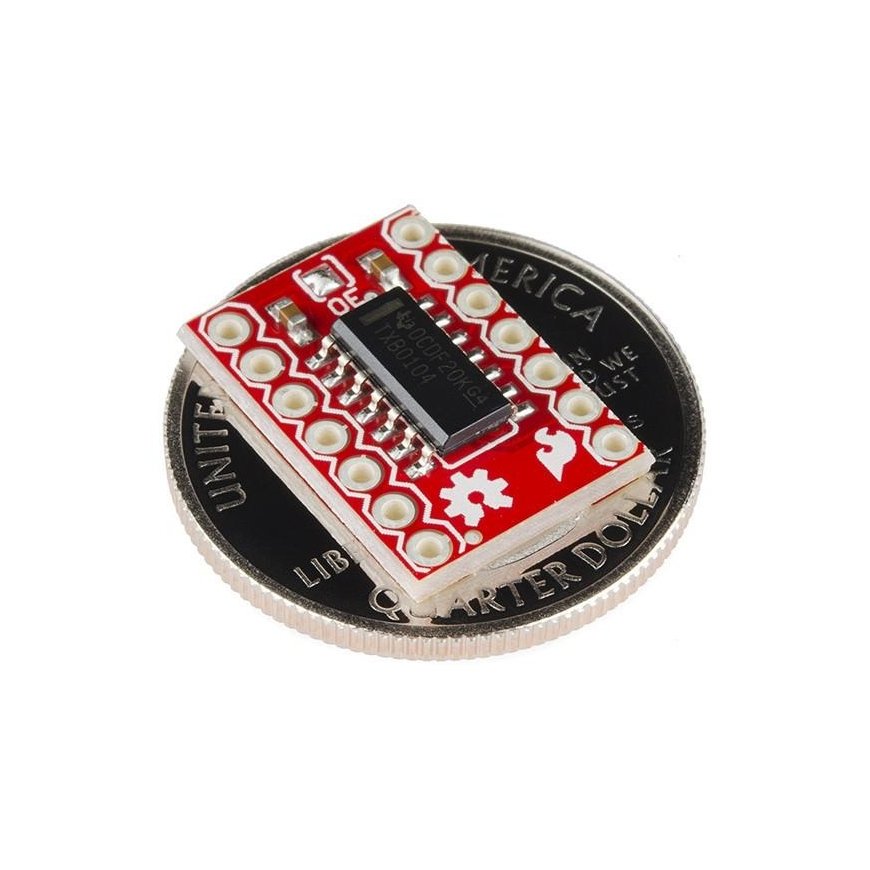

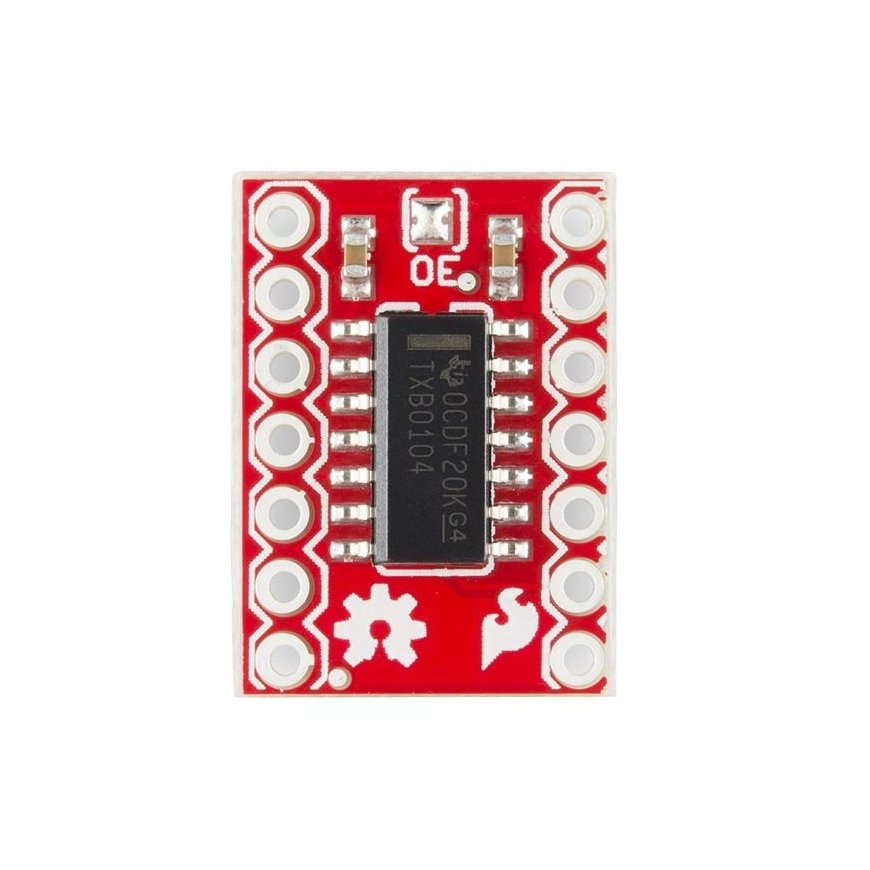

TXB0104 logiikkamuunnin, kaksisuuntainen, 4-kanavainen - SparkFun
3674718 AN-04290
5904422369712
Shipping 11-18 w.d
All about the product
2-tie logiikkajännitemuunnin 1,2-5,5 V, käyttäen Texas Instrumentsin TXB0104-moduulia. Oletko koskaan törmännyt ongelmaan, jossa Arduinon ja 3,3 V:n anturin tai muun moduulin väliset 5 V:n logiikkasignaalitasot eivät täsmää? Tämä muunnin on suunniteltu ratkaisemaan juuri tämän ongelman. Vaikka tämä voidaan tehdä jännitteenjakajalla, signaalitaajuuden kasvaessa tällainen ratkaisu voi aiheuttaa vaikeasti havaittavia ongelmia, joita ei esiinny tätä moduulia käytettäessä.
Tämä erottuu muista logiikkamuuntimista siinä, että signaalin muuntaminen on kaksisuuntaista, joten sitä voidaan käyttää sekä signaalien lähettämiseen että vastaanottamiseen, mikä tekee siitä paremman kuin perinteiset logiikkamuuntimet. Muuntaja tunnistaa signaalin suunnan automaattisesti.

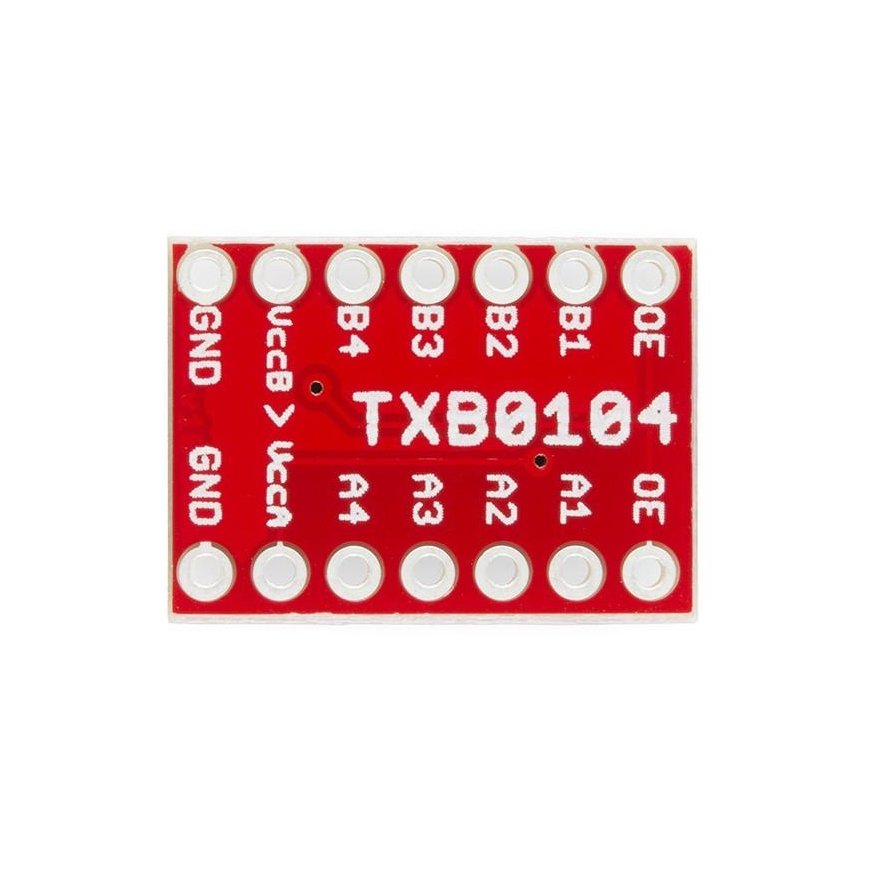

Huomautus: Muuntimessa on kaksi virtaliitintä, VCCA jopa 3,6 V, VCCB jopa 5,5 V. VCCA:n jännitetaso ei saa ylittää VCCB:n syöttöjännitetasoa (VCCA ≤ VCCB).
Jos vähintään yksi VCC-virtaliitin on GND-tasolla, kaikki liittimet siirtyvät korkeaimpedanssiseen tilaan.
Tekniset tiedot:
- Muuttuvat jännitetasot: 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V ja 5 V DC
- 4 kanavaa
- Kaksisuuntainen signaalinvaihto
- Käyttää TXB0104-moduulia
- Alhainen virrankulutus: 5 μA maks.
