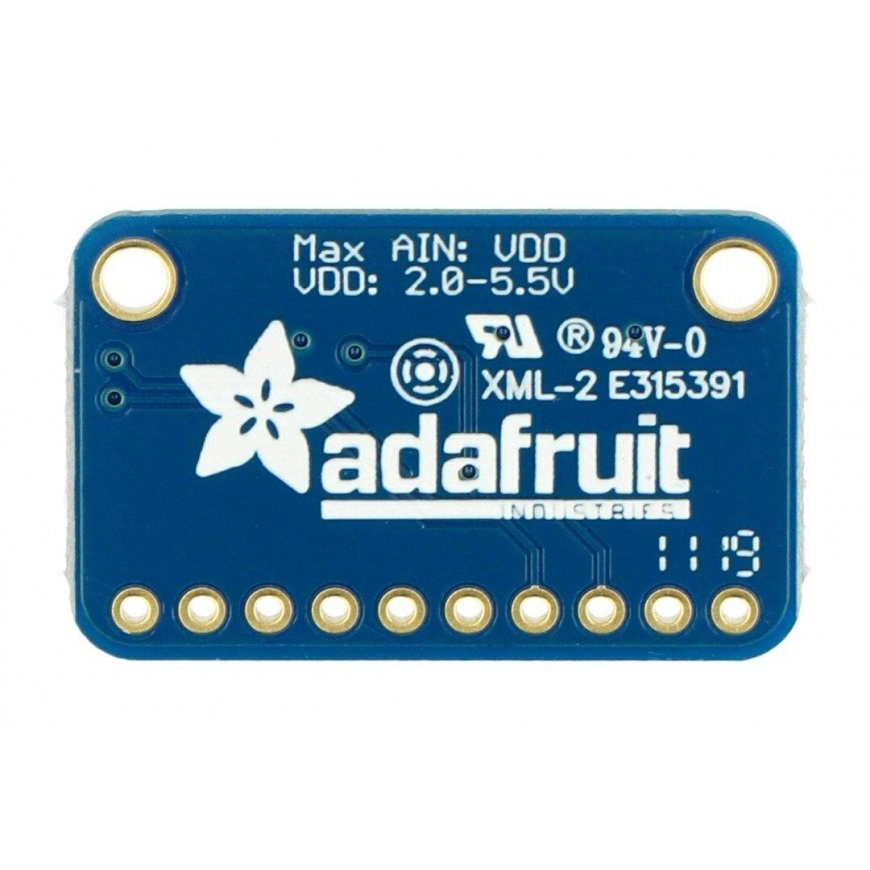

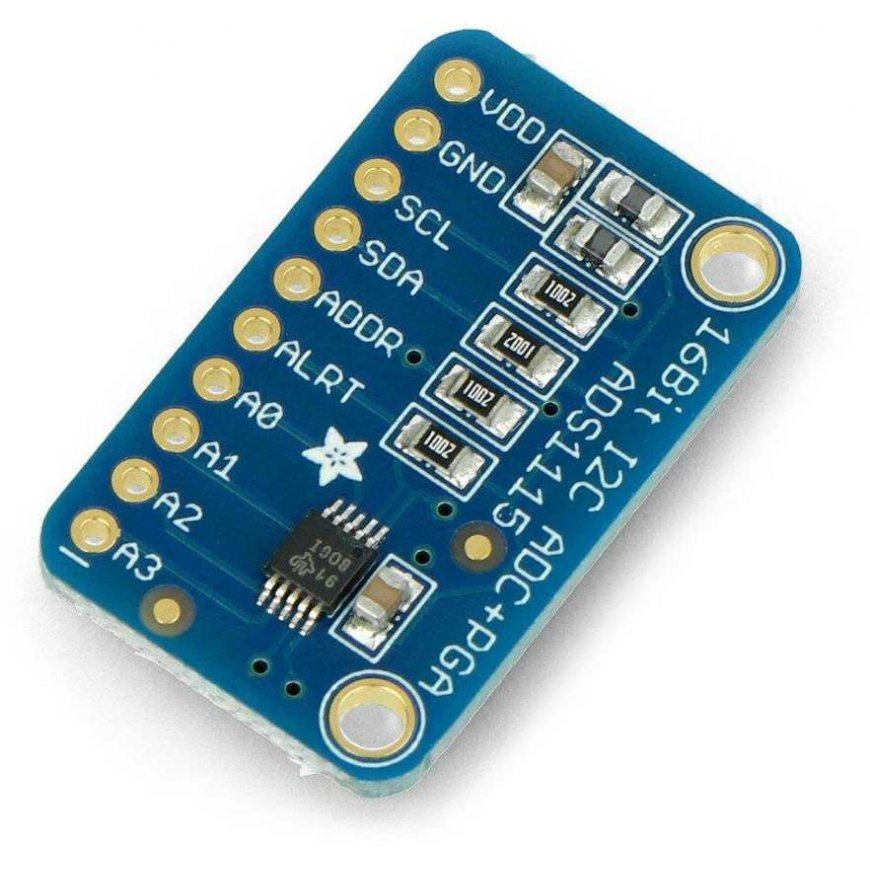

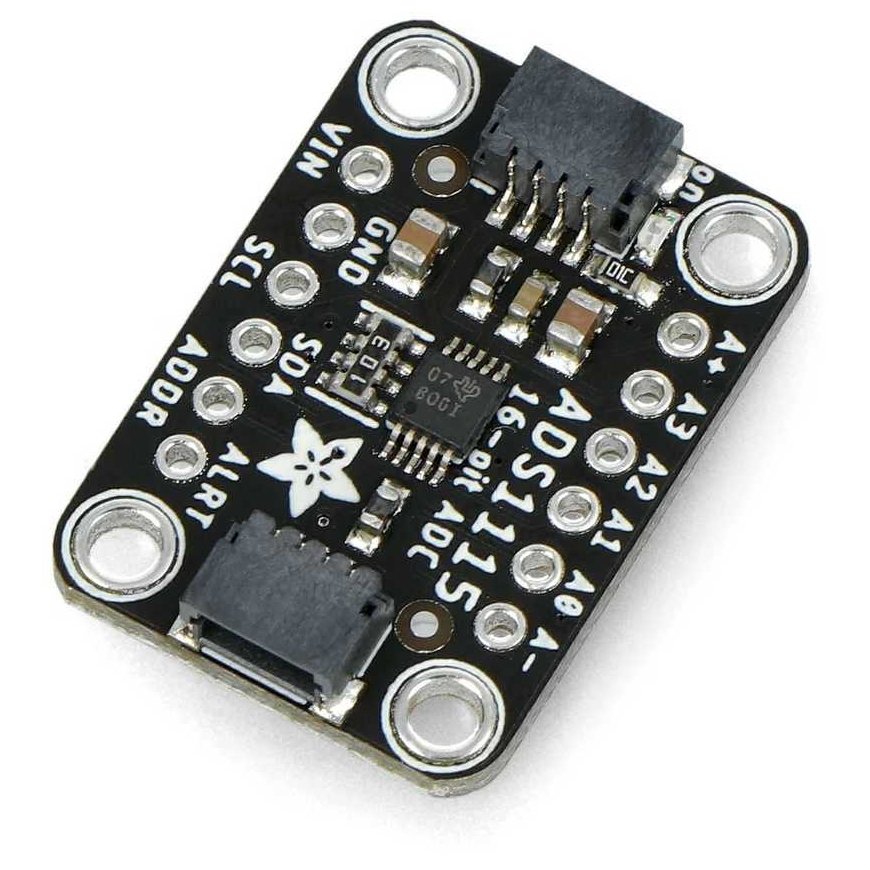

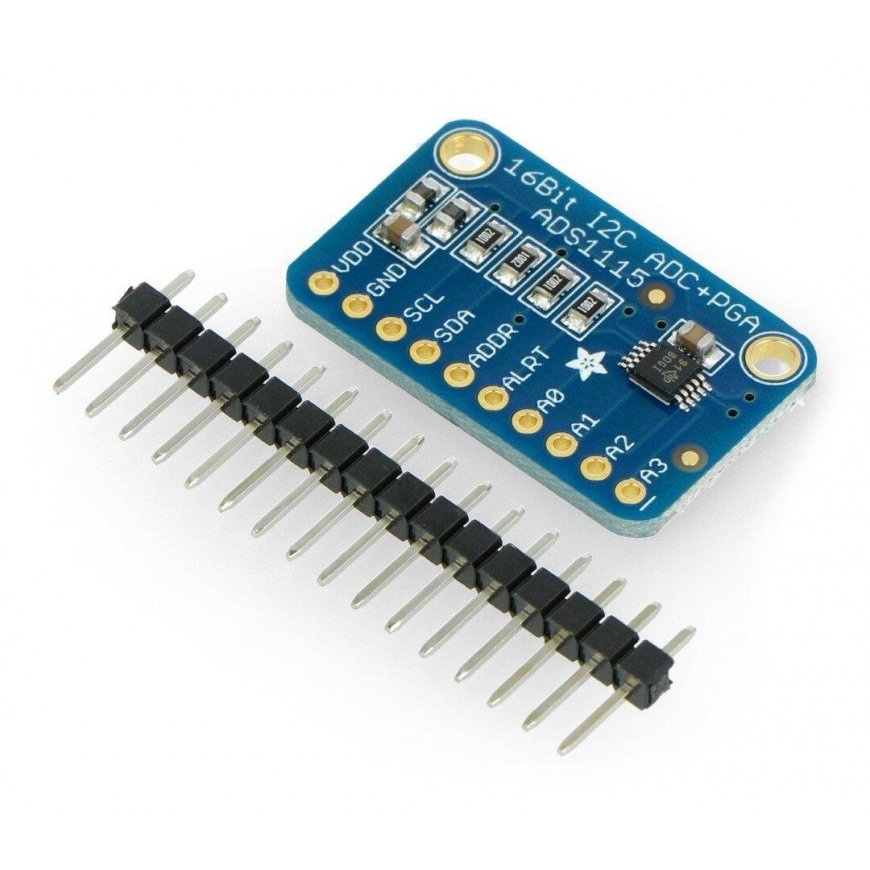

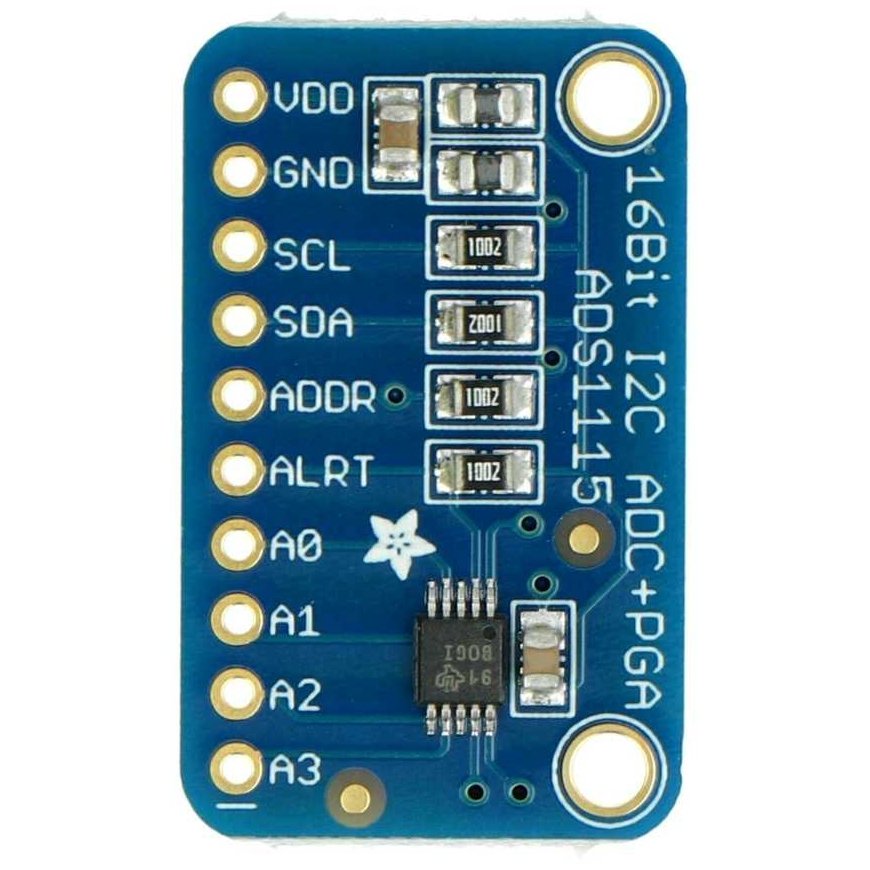

ADS1115 16-bittinen AD-muunnin, 4 kanavaa ohjelmoitavalla vahvistimella, STEMMA QT/Qwiic - Adafruit 1085
3663516 AN-08444
5904422311728
Shipping 8-15 w.d
All about the product
Moduuli, jossa on analogia-digitaalimuunnin ja 16-bittinen tarkkuus. Se toimii 860 näytteen sekuntinopeudella ja voidaan konfiguroida nelikanavaiseen tilaan tai kahdella eri tulolla. Ohjelmistomenetelmällä se voi lisätä lujuutta jopa 16-kertaiseksi. Järjestelmään syötetään 2 V - 5 V jännitettä. Levy koostuu ferriittikuristimista, jotka suodattavat jännitteen.
Vuorovaikutusta varten se käyttää suosittua I2C-liitäntää, jolla voi valita yhden viidestä mahdollisesta 7-bittisestä osoitteesta. Tämän ratkaisun ansiosta yksi väylä voidaan kytkeä useisiin antureihin.
Tekniset tiedot:
- Syöttöjännite: 2,0 V - 5,5 V
- Alhainen virrankulutus: 150 µa jatkuvassa mittaustilassa
- Ohjelmoitava näytteenottotaajuus: 8–860 sps
- Sisäänrakennettu oskillaattori
- Viestintäliitäntä: I2C
- Mahdollisuus työskennellä 4-kanavaisessa tilassa tai kahdella eri tulolla
- Ohjelmoitava vahvistus
- Mahdollisuus valita I2C-väyläosoite väliltä 0x48 - 0x4B
