Anodas Electronics Sumuvalon rele 1-kanavainen 12-15VDC, mahdollisuus liittää ulkoinen painike
3652051 AFFD
4772164007954
Shipping 8-12 w.d
All about the product

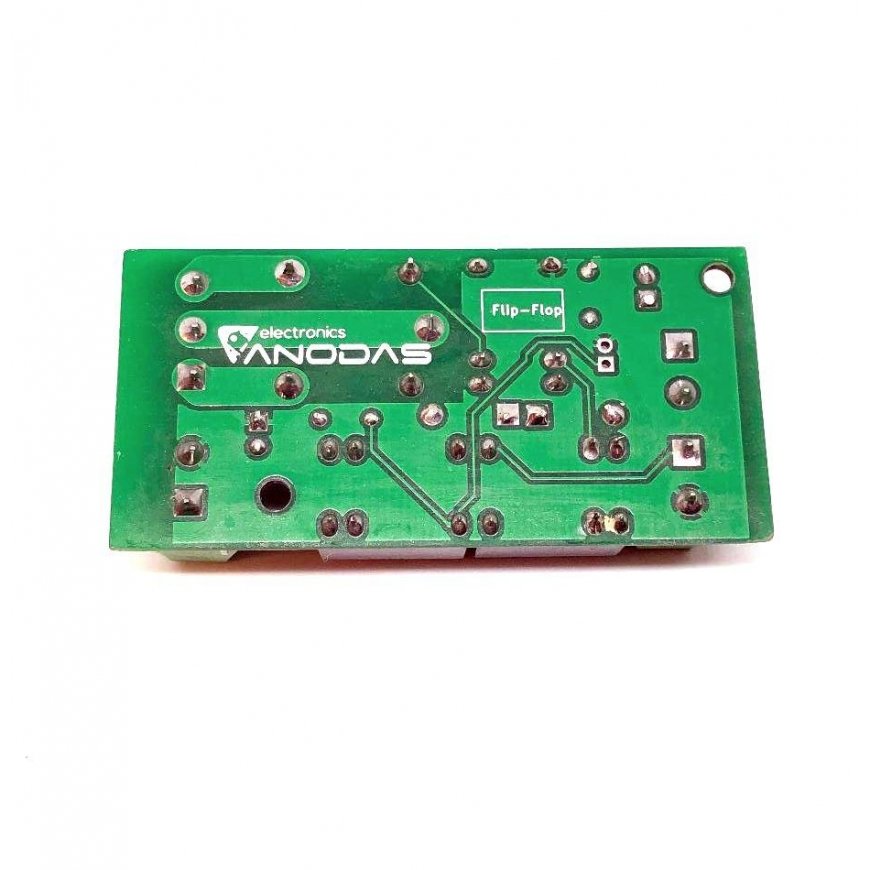

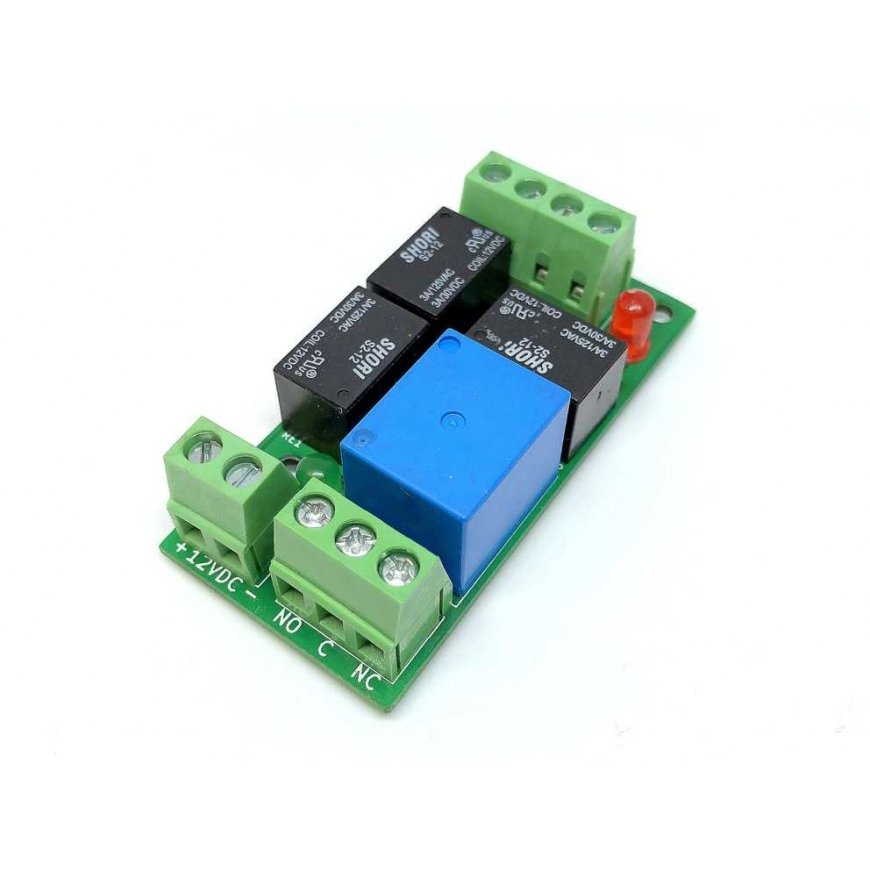

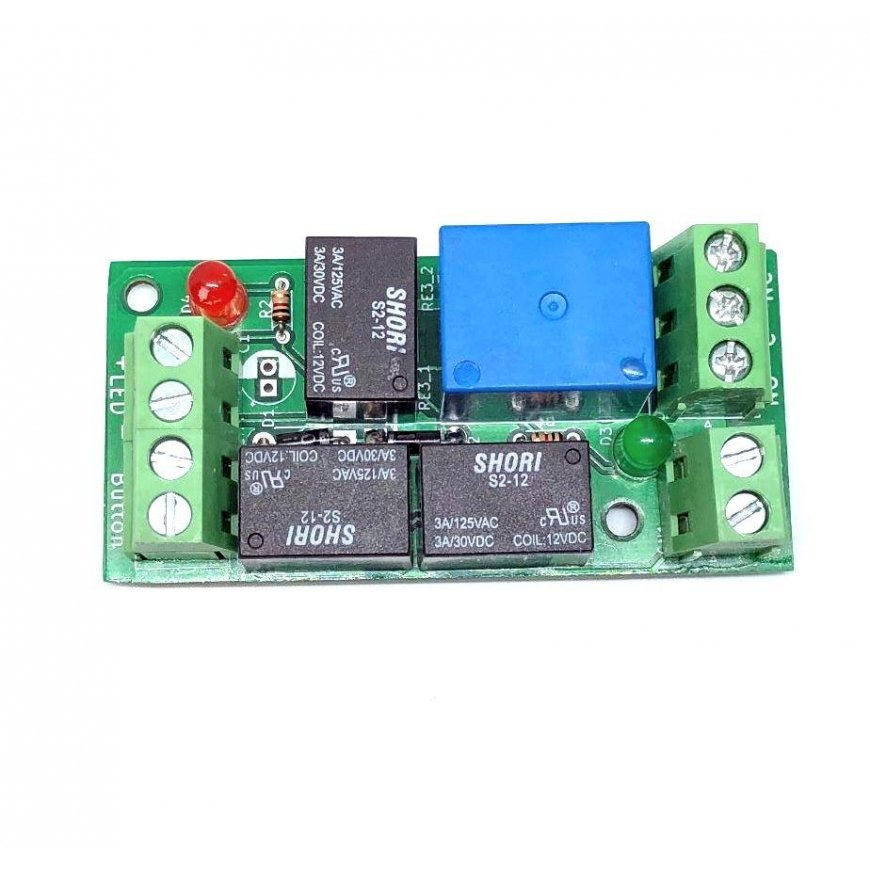

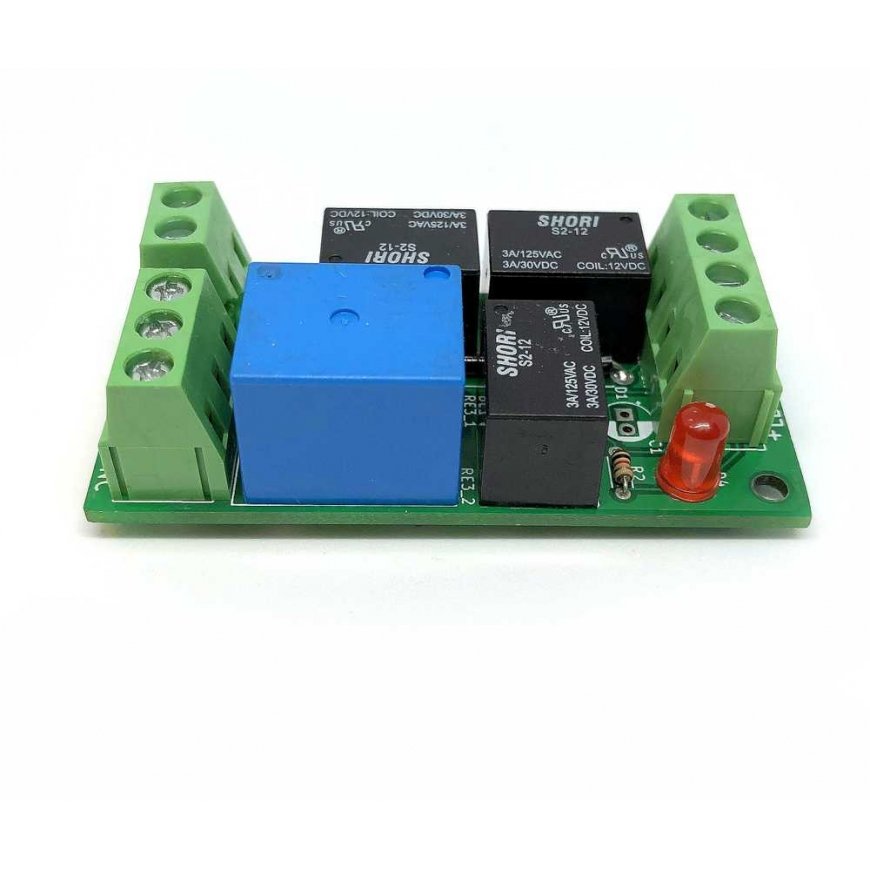

Moduulia käytetään laajalti sumuvalojen asentamiseen amerikkalaisiin autoihin. Tämä elektroninen moduuli on suunniteltu kytkemään suuritehoinen elektroninen rele päälle tai pois päältä hetkellisen, ei-lukittavan painikkeen avulla. Kuljettaja aktivoi tämän moduulin, kun hän kytkee auton sytytysvirran päälle. Ulkoisen painikkeen painaminen aktivoi moduulireleen päälle (releen koskettimet NO-C sulkeutuvat). Painikkeen uudelleen painaminen kytkee releen pois päältä (releen NO-C-kontaktit avautuvat). Kun auton sytytysvirta on päällä, kuljettajan on painettava painiketta toistuvasti kytkeäkseen releen päälle tai pois päältä. Jos releen koskettimet on kytketty ja auton sytytysvirta on katkaistu, rele pysyy pois päältä, kun auton sytytysvirta seuraavan kerran kytketään päälle.

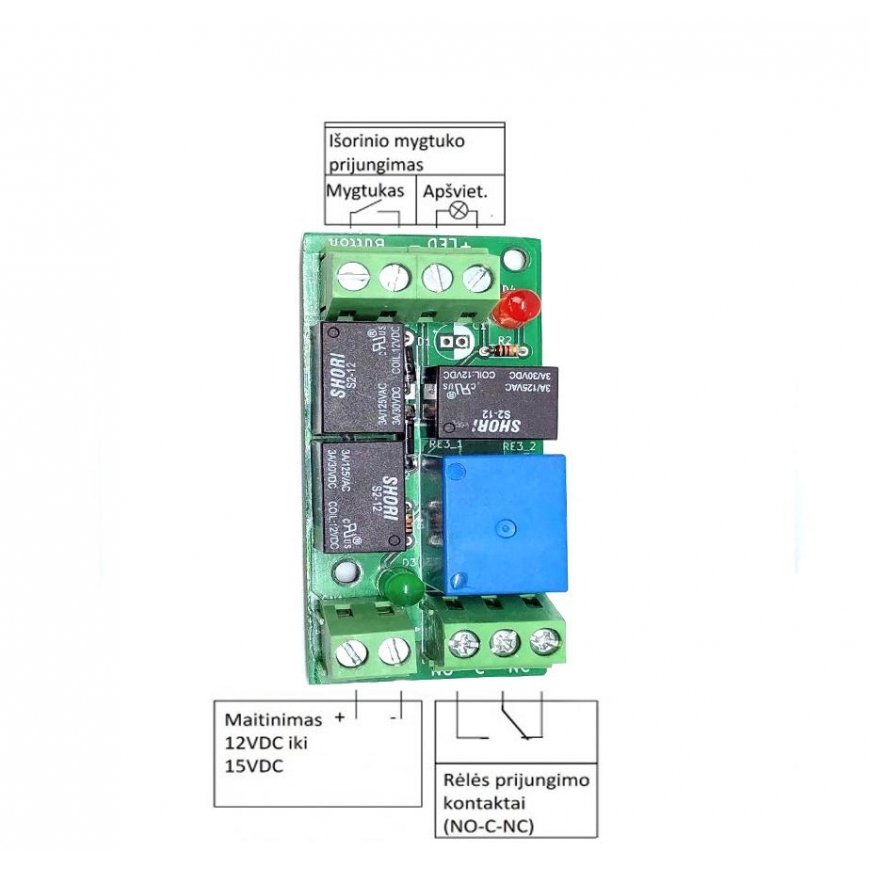

Moduuli koostuu kolmesta pääyhteyspisteryhmästä:
1) Yhteisen moduulilogiikan virtalähde 12 VDC:stä 15 VDC:hen; ("+" autossa on kytketty virtalähteestä ("lukko"); "-" auton rungosta); (2 yhteystietoa)
2) Painikkeen (päällä-tilassa) ei-lukkiutuvat painikkeet ja merkkivalot (enintään 40 mA); (2 + 2 kontaktia)
3) Ohjatut relelähtökoskettimet ohjattujen laitteiden kytkemiseen. Releen koskettimen suurin kytkentäkapasiteetti 15A; (3 kosketinta; täysi ohjausryhmä; NO-C-NC)
Tekniset tiedot:
1) Moduulin virransyöttö 12 VDC:stä 15 VDC:hen;
2) Moduulin kuluttama virta releen ollessa pois päältä -tilassa on enintään 20 mA;
3) Moduulin kuluttama virta releen ollessa päällä on enintään 70 mA;
4) Releen suurin kytkentävirta max. 15A;
5) Moduulin koko: 50 mm x 50 mm x 20 mm;
(on suositeltavaa kytkeä ulkoinen sulake ohjatun relepiirin suojaamiseksi).
Moduulia kytkettäessä suosittelemme käyttämään esimerkissä ( Button ) näkyviä lukkiutumattomia painikkeita. Näissä painikkeissa on (NOC-NC) -koskettimet. Tämän moduulin kytkemiseen on käytettävä (NO-C) -koskettimia. Moduulin tilan näyttämiseen
Painikkeen valo käyttää 12 VDC:tä (enintään 40 mA).
Moduulin kytkentäkaavio autossa:
