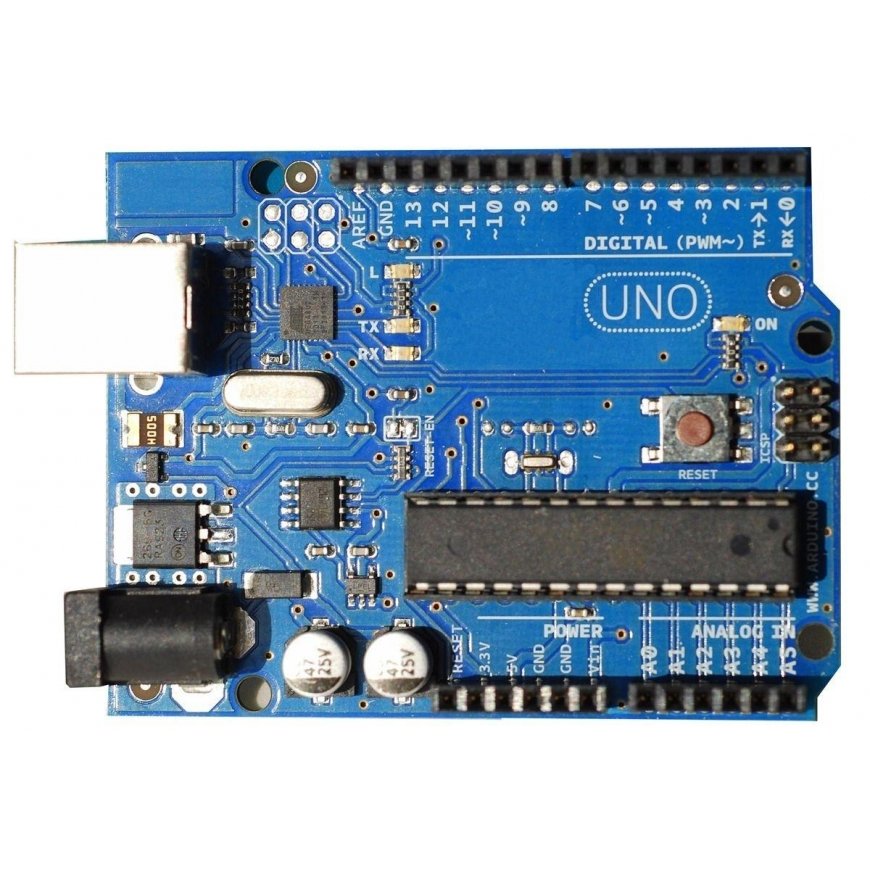

UNO R3 – Atmel ATMega328 16MHz – AVR-klooni – Arduino-yhteensopiva

All about the product

Tarjottu UNO R3 Atmel on markkinoiden suosituin moduuli, joka on yhteensopiva www.arduino.cc-projektin ja ATmega328P:n kanssa.

UNO R3:a voidaan käyttää monissa mikroprosessoriprojekteissa.

Arduino on avoimen lähdekoodin alusta, joka perustuu laitteistoratkaisuihin ja helppokäyttöiseen ohjelmistoon.

Arduino-levyt käyttävät toisiinsa kytkettyjä antureita ja moduuleja, joiden avulla voit lukea erilaisia tietoja ympäristöstä, kuten valon sytyttämistä, painikkeen painamista, lämpötilan lukemista tai monimutkaisempia tietoja, kuten tietokoneella olevien viestien lukemista. Tämä tieto voi toimia signaalina Arduinolle moottorin käynnistämiseksi, LEDin sytyttämiseksi tai jonkin lähettämiseksi verkkoon. Nämä ominaisuudet antavat Arduinolle uskomattomia mahdollisuuksia, ja monissa sovelluksissa vain mielikuvituksemme on rajana.

UNO R3:n ominaisuudet:

• Moduuli on täysin yhteensopiva Arduino Uno R3:n kanssa. Tämä tarkoittaa, että se voidaan ohjelmoida Arduino IDE:n kautta käyttämällä saatavilla olevia kirjastoja.
• Moduulissa on:
• - ATmega328-mikrokontrolleri - järjestelmä toimii 16 MHz:n taajuudella olevalla kellosignaalilla
• - 14 digitaalista tuloa/lähtöä
• - 6 PWM-kanavaa – esim. servo-/moottoriohjaukseen
• - 6 analogista tuloa
• - suositut viestintäliittymät
• - USB-liitäntä
• - Tasavirtapistoke
• - RESET-painike
• - nastat AVR-ohjelmointilaitteen kytkemistä varten

• Suorittaaksesi DFRduinon, liitä järjestelmä tietokoneeseen USB-kaapelilla ja valitse Arduino Uno -kortti Arduino IDE -ympäristössä.
• Moduuli on enimmäkseen yhteensopiva Duemilanowe- ja Diecimila-paneelien kanssa.
• Oletusarvoisesti BLINK LED 13 -ohjelma ja käynnistyslataaja ladataan moduuliin.

Tekniset tiedot:

• Syöttöjännite: 7 V - 12 V
• Täysin yhteensopiva Uno Rev3:n kanssa
• Mikrokontrolleri: ATmega328 - käyttöjännite 5V
• Suurin kellotaajuus: 16 MHz
• SRAM-muistia: 2 kt
• Flash-muisti: 32 kB 5 kB varattu käynnistyslataajalle
• EEPROM-muisti: 1 kB
• 14 IN-OUT-tuloa, mukaan lukien 6 PWM-tuloa
• Virta per nasta on 40 mA
• Analogisten tulojen lukumäärä: 6 A/D-muunninkanavaa
• Sarjaliitännät: UART, SPI, I2C
• Ulkoiset keskeytykset
• Liitin: USB-liitäntä
• Juotettu ISP-liitin
• Levyn mitat: 75x54x15mm
• Nastojen välinen etäisyys 2,54 mm, voidaan asentaa koekytkentälevyille

Huomautuksia rakenteesta ja kytkennästä

• Virtalähde:
• - Moduulia voidaan käyttää USB-kaapelilla ja ulkoisella laitteella, kuten virtalähteellä, paristolla tai akulla.
• - Virtalähde kytkeytyy automaattisesti päälle.
• - Virtalähde on kytketty tavalliseen tasavirtapistorasiaan.
• - Akku tai muu lähde on kytketty POWER-liittimen nastoihin.
• Tulot/lähdöt:
• - Arduino Prossa on 14 digitaalista tulo-/lähtönastaa (I/O).
• - Jokainen nasta sallii enintään 40 mA:n virran, mikä mahdollistaa LEDien suoran kytkemisen vastusten kanssa ja muiden integroitujen piirien ohjaamisen.
• - Vakio-I/O-liitäntöjen lisäksi joillakin koskettimilla on erikoistoimintoja.
• - Jännitteen mittaamiseen käytetään kuutta analogiatuloa (jopa 5 V!). Ne voivat toimia myös digitaalisina lisänastoina, jolloin saamme lisää digitaalisia nastoja.
• Ohjelmointi:
• - ISCP-liittimen avulla voit liittää ulkoisen AVR-ohjelmointilaitteen. Yksityiskohtainen kuvaus löytyy dokumentaatiosta ja opetusohjelmasta.
• - PL2303-ohjelmointilaitetta voidaan käyttää ohjelmointiin ISCP-liittimen kautta
• - Ohjelmoitavissa USB:n kautta Atmega16u2-mikrokontrollerin avulla
