Adafruit NeoPixel Jewel RGB LED-rengas WS2812
3641973 AN-02945
5904422373511
Shipping 11-18 w.d
All about the product

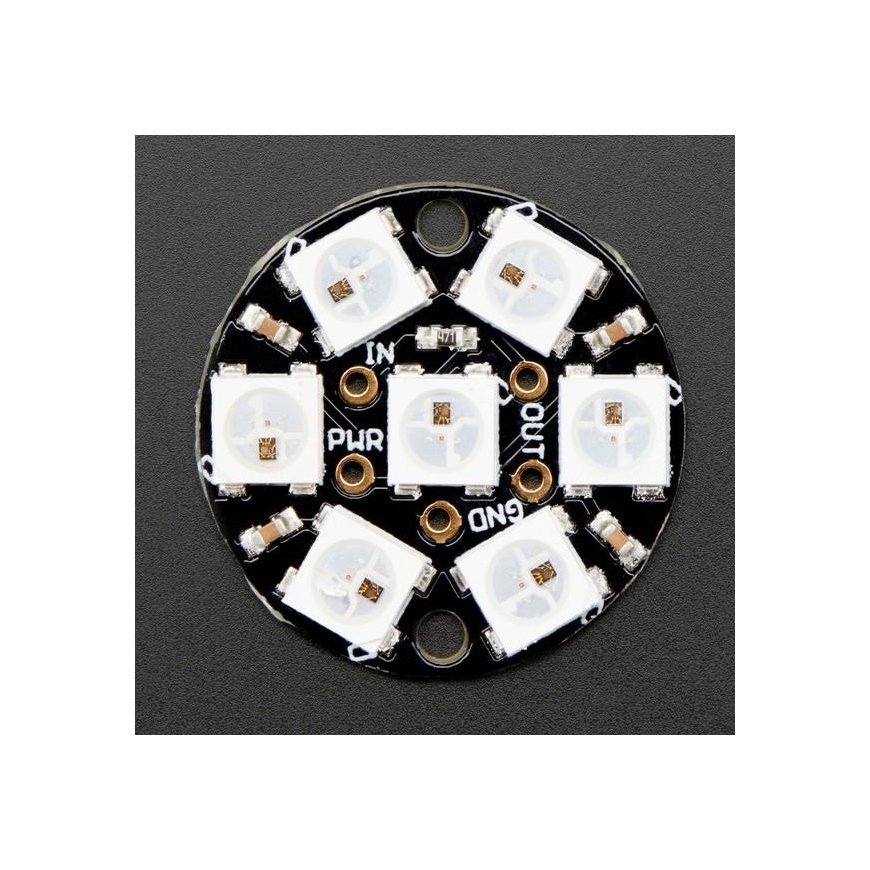

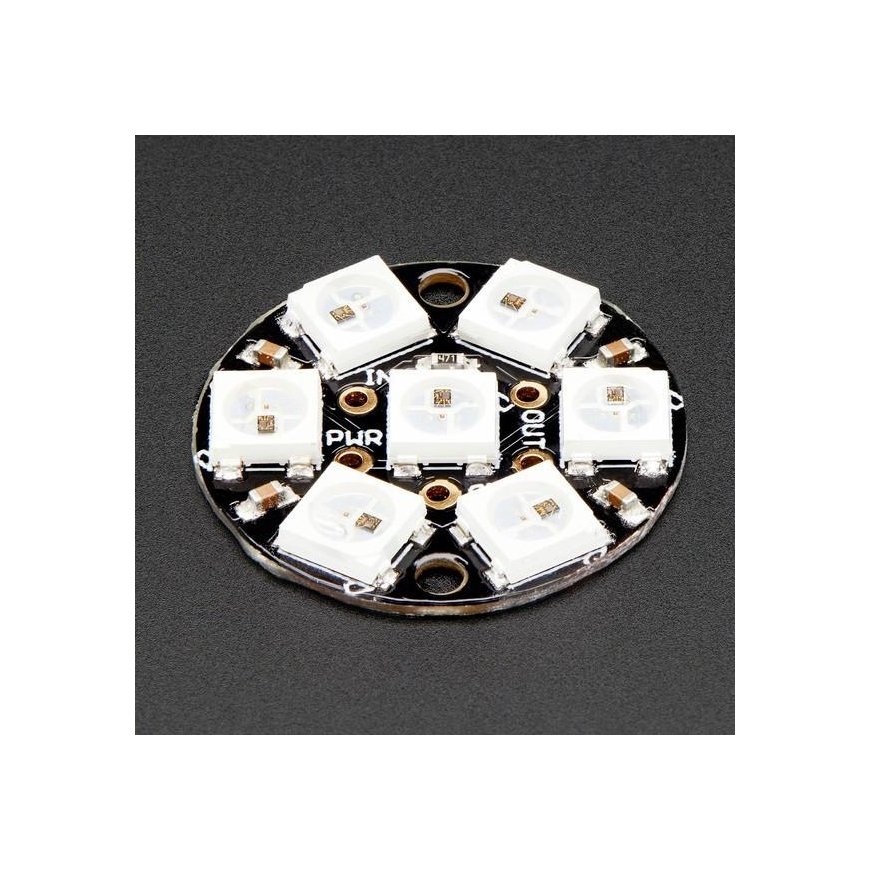

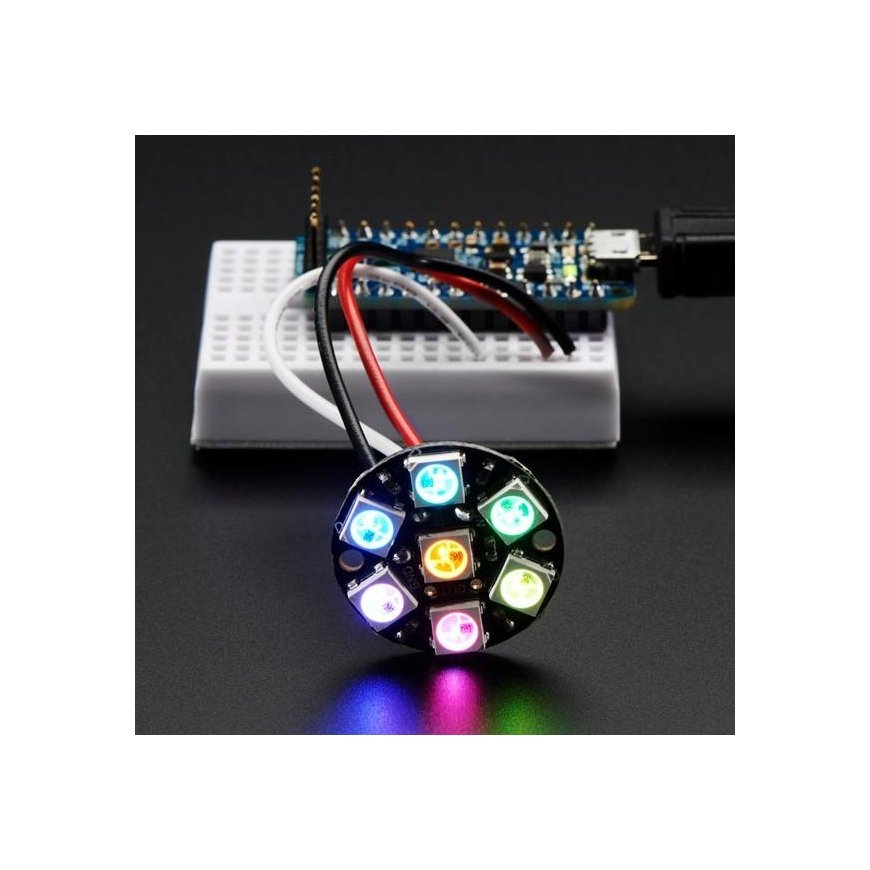

Rengas, joka koostuu seitsemästä yksilöllisesti osoitteellisesta WS2812 RGB LEDistä ja integroidusta ajurista. Yksi mikrokontrollerin pinni riittää moduulin ohjaamiseen. Diodit on sijoitettu ympyrään, jonka ulkohalkaisija on 23 mm. Jokainen niistä kuluttaa jopa 18 mA virtaa, mikä tässä tapauksessa antaa kokonaisarvoksi noin 130 mA. Piiriä voidaan syöttää 5 V:n jännitteellä. Käytetty tiedonsiirtoprotokolla mahdollistaa diodien kytkemisen sarjaan. Toinen piiri tulee kytkeä lähtöliittimeen kytkemällä 5V, GND ja DOUT DIN-liittimeen. Valmistaja ilmoittaa, että yli 500 diodin käyttö voi johtaa riittämättömään järjestelmän RAM-muistiin.
Tekniset tiedot:
- Syöttöjännite: 5V
- Käytetyt LEDit: RGB LED WS2812
- LEDien lukumäärä: 7
- Ulkokehän halkaisija: 23 mm

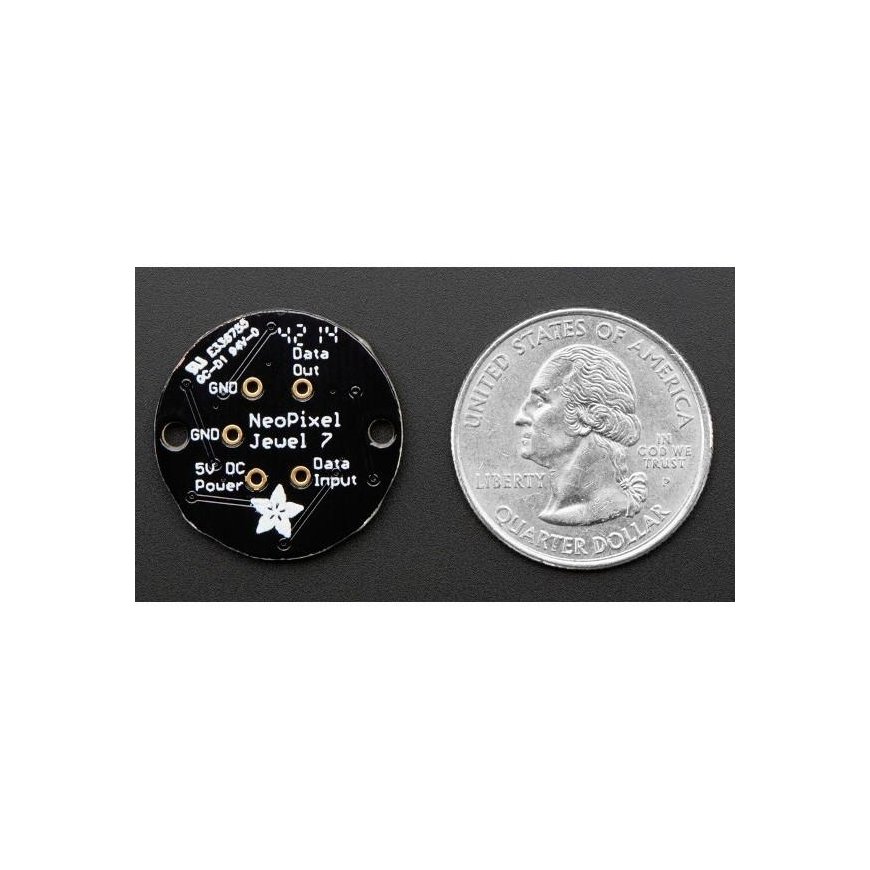

- GND - moduulin maadoitus
- Virta diodia kohden: 18 mA
- Data IN - digitaalinen mikrokontrollerin ohjaussignaali
- Data OUT - lähtö kytkemällä toinen rengas
