Tuotteen sävy ja todellinen väri voivat poiketa kuvassa esitetystä, koska kuvat ovat havainnollistavia. Tuotekuvaus on yleinen eikä välttämättä sisällä kaikkia tuotteen ominaisuuksia.

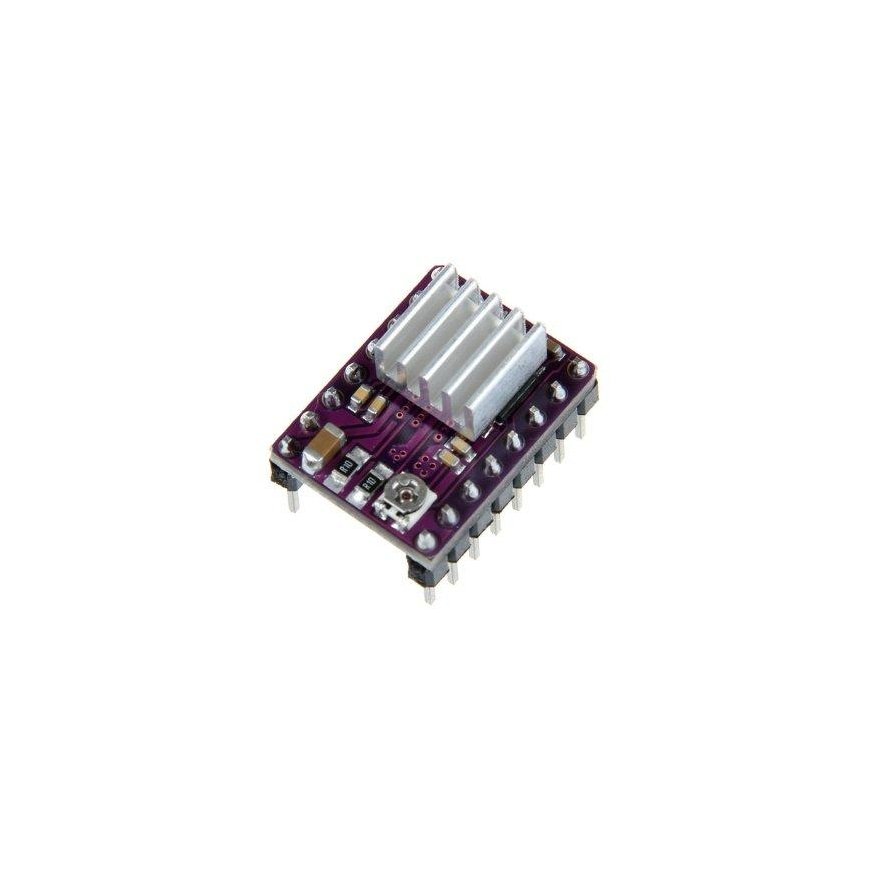

OEM DRV8825 askelmoottoriohjain
20.32 €
3641833 AN0214-14
5904422332174
Shipping 5-9 w.d
Oletko kiinnostunut tästä tuotteesta ?
All about the product
DRV8825 on Texas Instrumentsin valmistama askelmoottoriohjain, joka on yhteensopiva Arduinon kanssa. Sen liitinjärjestely on sama kuin suositussa A4988:ssa, mutta se voi syöttää jopa 1,5 A virtaa ja toimia 1/32 mikroaskeleen tilassa, mikä tekee sen toiminnasta erittäin hiljaista ja vakaata. Myös syöttövirtaa säädetään, ja ylikuumenemis- ja ylivirtasuoja on asennettu.
Tekniset tiedot:
- Syöttöjännite: 12–24 V
- Yksittäisen kelan tasavirta: 1,5 A
- Suurin hetkellinen virta kelassa: 2,5 A
- Looginen syöttöjännite: 2,5 V - 5,25 V
- Resoluutio: 1, 1/2, 1/4, 1/8, 1/16 ja 1/32 askelta
Ominaisuudet:
- Moduulissa on yksinkertainen askel- ja suuntaohjausliittymä.
- Se voi toimia kuudessa eri tilassa: täysi askel, puoli askel, 1/4 askel, 1/8 askel, 1/16 askel ja 1/32 askel.
- Se mahdollistaa moottorin maksimivirran säädön potentiometrillä, mikä mahdollistaa nimellisjännitettä korkeamman syöttöjännitteen käytön moottoreissa.
- Moottoreita voidaan käyttää 12 V:sta 24 V:iin.
- Virrankulutus jopa 2,5 A (1,5 A ilman ulkoista jäähdytystä).
- Integroidun jännitesäätimen ansiosta käyttäjän ei tarvitse syöttää lisävirtaa logiikkaosaan.
- DRV8824 toimii järjestelmissä, joiden logiikkajännitteet ovat 3,3 V ja 5 V.
- Pohjassa oleva paljas maadoituskenttä mahdollistaa jäähdytyselementtien juottamisen.
- Moduuli on koon ja nastojen suhteen yhteensopiva A4988-ohjainpohjaisen järjestelmän kanssa.
Viitteet ja hakemus:
- Robottiraajojen tarkka hallinta
- Liitäntöjen asettelu
- Tekniset ominaisuudet
