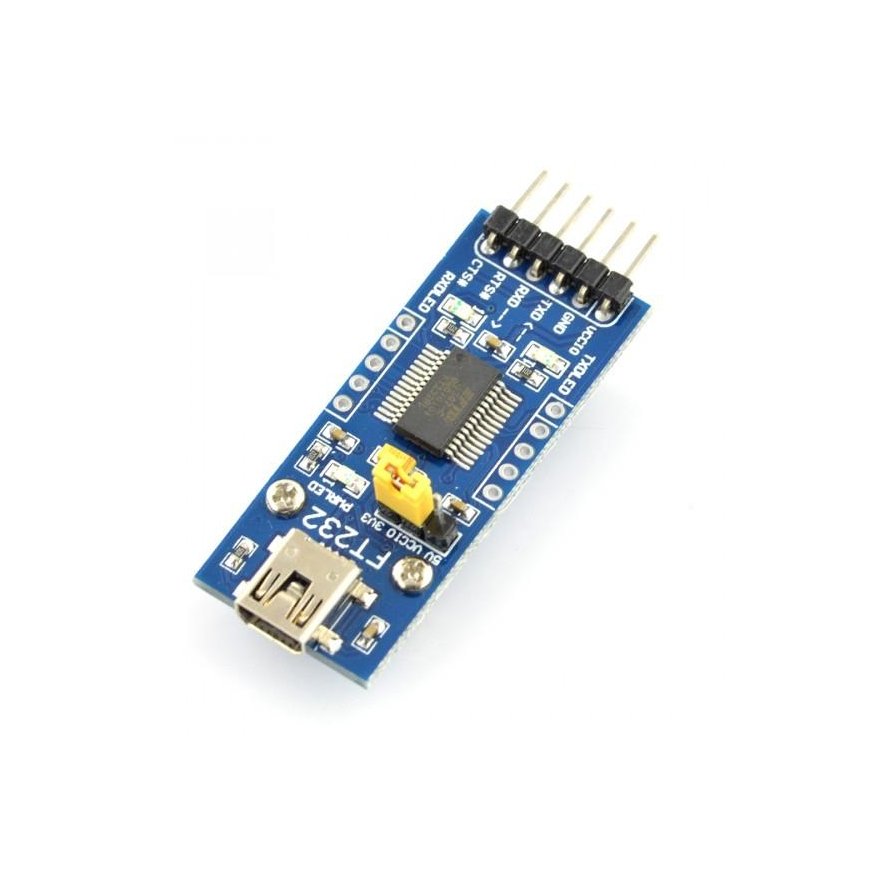

Waveshare USB-UART Converter FTDI FT232RL - miniUSB-liitäntä
20.41 €
3628797 AN-04498
5904422371494
Shipping 11-18 w.d
Oletko kiinnostunut tästä tuotteesta ?
All about the product
Muunnin mahdollistaa tiedonsiirron kahden suositun sarjaliitännän, USB ja UART välillä. Moduuli perustuu FT232RL:ään, toimii Windows 7:n ja WIndows 8/8.1:n kanssa.
Erittely
- Alkuperäinen FT232RL
- Tukee Macia, Linuxia, Androidia, WinCE:tä, Windows 7/8/8.1/10
- Virtalähdetilat: 5V lähtö, 3,3V lähtö tai (3,3V - 5V)
- 3 LEDiä: TXD LED, RXD LED, POWER LED

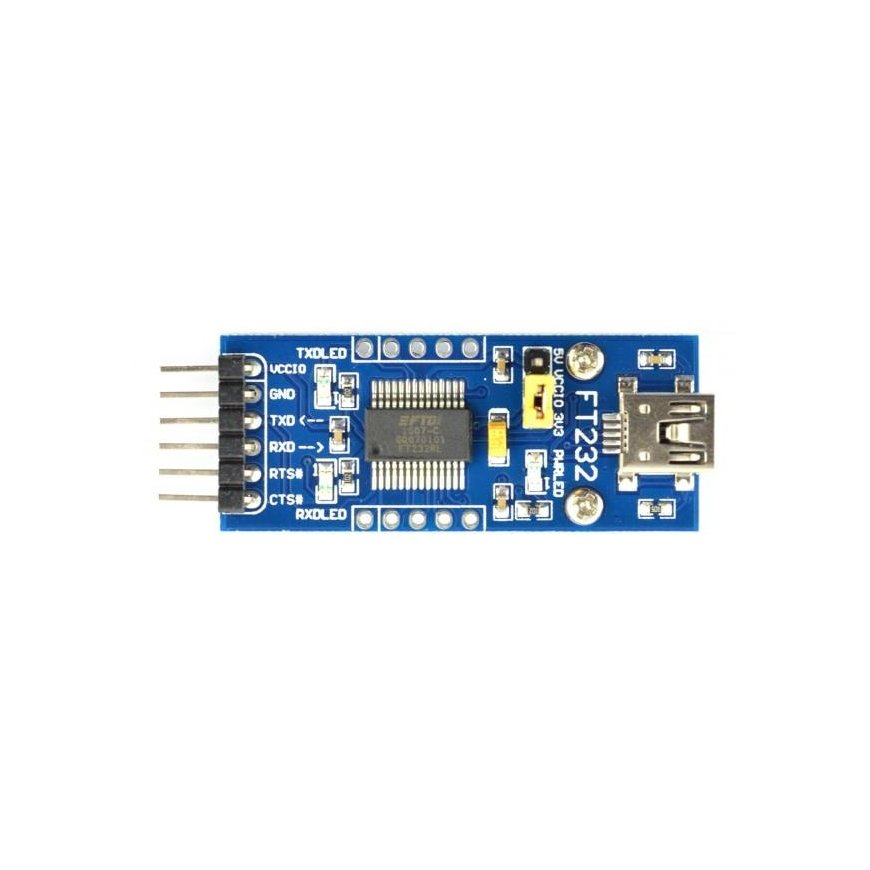

- Toiminnalliset nastat
- TXD, RXD, RTS#, CTS#: kytketty nastoihin

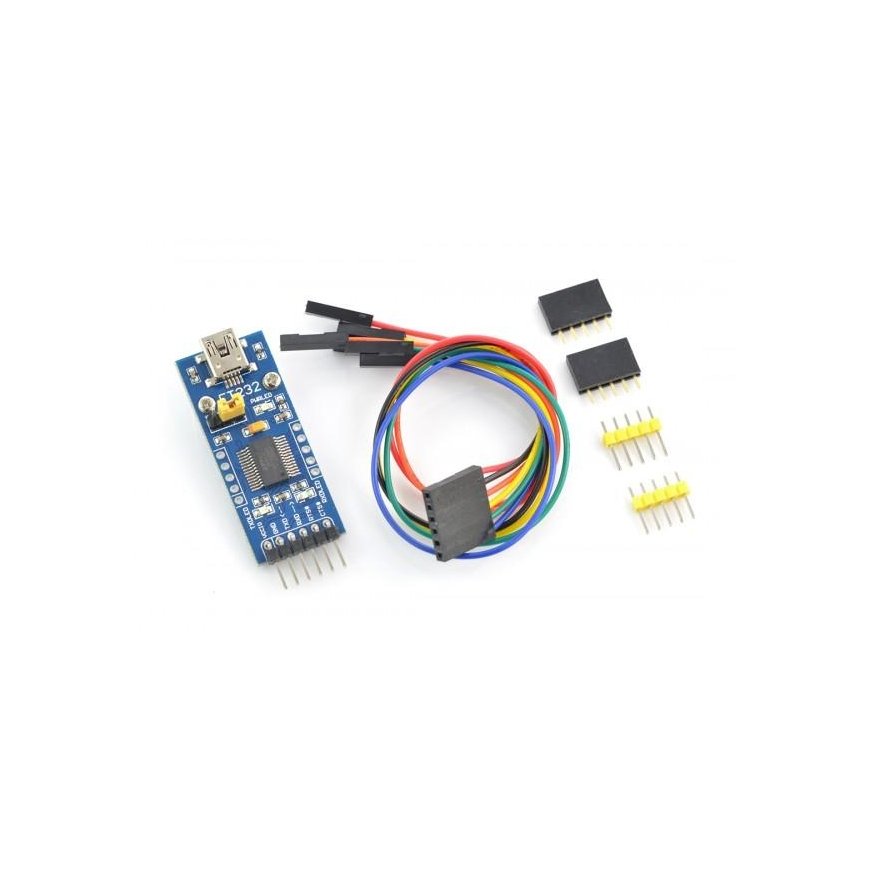

- Muut nastat: pääsee käsiksi poraamalla reikiä (mukana on myös erilliset pienet päät, jotka voidaan helposti liittää käyttäjän järjestelmään, jako on yhteensopiva leipälaudojen kanssa)
- VCCIO ↔ 3,3 V tai 5 V ulostulo (moduuli saa virtansa USB:stä, sisäinen hyppyjohdin tulee olla oikosulussa 3,3 V tai 5 V)
- GND ↔ GND
- TXD ↔ MCU.RX (signaalin suunta: MCU.RX << FT232 << PC.TX)
- RXD ↔ MCU.TX (signaalin suunta: MCU.TX >> FT232 >> PC.RX)
- RTS ↔ MCU.CTS (signaalin suunta: MCU.CTS << FT232 << PC.RTS)
- CTS ↔ MCU.RTS (signaalin suunta: MCU.RTS >> FT232 >> PC.CTS)
