NANO V3.0 16MHz USB – ATmega328P – CH340 – Klooni – Yhteensopiva Arduino 1.8:n kanssa

All about the product

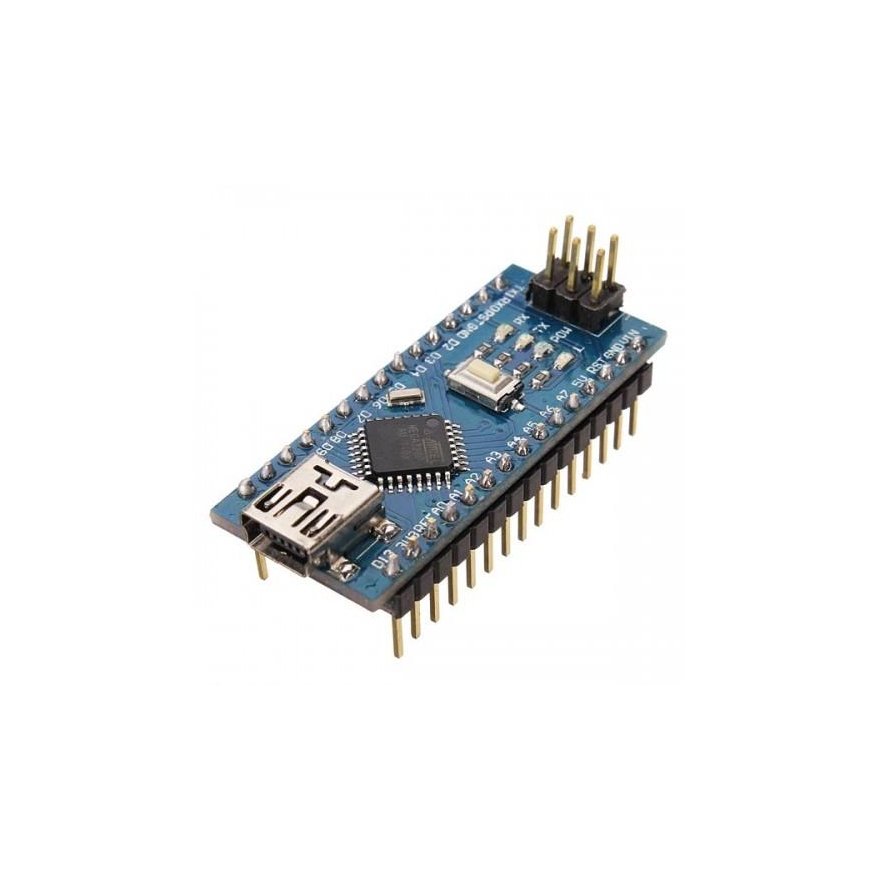

Universaali mini NANO -moduuli ATmega328P-mikrokontrollerilla ja mini-USB-liittimellä.

Voidaan käyttää monissa mikroprosessoriprojekteissa.

Järjestelmä on yhteensopiva Arduino-projektin kanssa.

• Tarkasti restauroitu vaahtera varmistaa suorituskyvyn ja luotettavuuden.
• NANOssa on CH340-ohjelmoija, joka vaatii lisäohjaimen, jonka löydät alta.
• Kätevän mini-USB-liittimen ansiosta tämä moduuli on helppo liittää tietokoneeseen ja ohjelmaan. Pienen kokonsa ansiosta se sopii pienempiin projekteihin.
• Atmega328-mikrokontrolleria käytetään Arduinossa.
• Nanossa on jännitteensäädin, joten voimme käyttää moduulia yli 5V jännitteellä.

HUOMIO!!!

Mikro-ohjaimissa on käynnistyslatain Arduino IDE -versioille 1.8 ja uudemmille. Jos sinulla on vanhempi versio ARDUINO IDE:stä, et voi ladata ohjelmaa levylle. Voimme ladata vanhan käynnistyslataimen USBasp-ohjelmoijalla. Jos sinulla ei ole ohjelmoijaa, voimme ladata vanhan käynnistyslataimen, kunhan sisällytät nämä tiedot tilauksen huomautuksiin.

Ominaisuudet:

• Nano-mikro-ohjain, kuten Pro, perustuu suosittuun Uno-moduuliin
• Siinä on Atmega328 mikro-ohjain.
• Levyssä on MINI USB -liitin, jossa on CH340-siru
• Levyssä on ATmega328-prosessori
• - 32 kt Flash-muisti
• - 1kB SRAM-muisti
• - 1kB EEPROM-muisti
• - Sitä valvotaan kellosignaalilla, jonka taajuus on 16 MHz.
• Kortilla on nastat – lähdöt/tulot
• - 14 digitaalista nastaa - voidaan käyttää tulona tai lähtönä. Nastat toimivat TTL5V-standardin mukaisesti. Jokaisen niistä on 40 mA hyötysuhde ja niissä on myös sisäänrakennetut vetovastukset. Joillakin nastoilla on lisätoimintoja (UART, INT, PWM, SPI, LED).
• sisältäen 6 PWM-kanavaa, esim. servo/moottorin ohjaukseen, esim. Mikroservo SG90
• - 7 analogista tuloa, joista jokainen mahdollistaa mittaukset 10-bittisellä resoluutiolla. Joissakin nastoissa on lisätoimintoja (I²C, AREF, Reset) ja niitä voidaan käyttää tavallisina digitaalisina lisänasteina.
• Arduino Nanoa voidaan käyttää
• - mini-USB-kaapelilla
• - VIN-nastan tai stabiloidusta 5 V:n (5 V) jännitelähteestä syötetään 7-12 V:n jännite.
• - Järjestelmä valitsee automaattisesti suurimman jännitteen virtalähteen.
• - CH340-järjestelmä, joka tarjoaa yhteyden tietokoneen kanssa.
• Järjestelmässä on viestintäjärjestelmä tietokoneen kanssa seuraavien kautta:
• - UART-liitäntä – kytketty nastoihin 0 (RX) ja 1 (TX).
• - USB - CH340-siru
• - Lisäksi tuetaan I²C (TWI)- ja SPI-liitäntöjä
• Toimii 5V jännitteellä.
• - Manuaalinen nollauskytkin
• - LEDit ohjaamaan järjestelmän toimintaa
• - Levyssä olevien liittimien avulla kortti voidaan liittää suoraan leipälevyyn.
• Tässä versiossa on juotetut liitinnastat
• Ohjelmointi tehdään Arduino IDE:llä, ilmaisella ohjelmistolla, joka on erityisen käyttäjäystävällinen aloittelijoille. - IDE-ohjelmisto - http://www.arduino.cc/en/Main/Software
• Levyllä olevassa mikro-ohjaimessa on esiasennettu käynnistyslatain, jonka avulla voit ladata ohjelmistoja ilman lisälaitteita.
• - Oletuksena BLINK LED 13 -ohjelma ja käynnistyslatain ladataan moduuliin
• Lisäksi prosessori on mahdollista ohjelmoida ICSP:n kautta.

Tekniset tiedot:

• Syöttöjännite: 5V
• Mikro-ohjain: ATmega328 - 16 MHz
• Portit - I/O-nastat: 14
• Analogisten tulojen määrä: 7
• PWM-lähtöjen määrä: 6
• Sarjaliitännät: UART, SPI, I2C
• Ulkoiset keskeytykset
• Ylivirtasuojaus
• Moduuli on valmistettu 0,8 mm paksusta laminaatista
• Paino alle 5g.
• Nastaväli 2,54 mm (voidaan asentaa leipälaudoille)
• Mitat: 45x19 mm
• 32kB flash-muisti
• 1kB EEPROM
• 1kB SRAM
• 2 8-bittistä ajastinta/laskuria
• 1 ajastin/laskuri 16 bittiä

Huomautuksia rakentamisesta ja liitännöistä

• Virtalähde
• - Jos syöttöjännite on korkeampi kuin 5 V, kytke se VIN-nastaan, joka on kytketty stabilisaattoriin.
• - VCC on kytketty suoraan mikro-ohjaimen nastoihin, yli 5 V jännitteen kytkeminen voi vahingoittaa järjestelmää pysyvästi.
• Tulot/lähdöt
• - Arduino Prossa on 14 digitaalista tulo/lähtö (I/O) nastaa.
• - Jokainen nasta sallii maksimivirran 40 mA, mikä mahdollistaa LED-valojen kytkemisen suoraan vastuksiin ja muiden integroitujen piirien ohjaamiseen.
• - Normaalin I/O:n lisäksi joissakin koskettimissa on erikoistoimintoja.
• Ohjelmointi
• - Ohjelmistojen kehittäminen ja lataaminen on mahdollista valmistajan tarjoamassa ilmaisessa ympäristössä.
• - ISCP-liittimen avulla voit liittää ulkoisen AVR-ohjelmoijan. Yksityiskohtainen kuvaus löytyy dokumentaatiosta ja opetusohjelmasta.
• - Voit käyttää ASP USB -ohjelmoijaa ohjelmointiin ISCP-liitännän kautta.
• - Arduino voidaan ohjelmoida myös ulkoisilla UART-muuntimilla.
