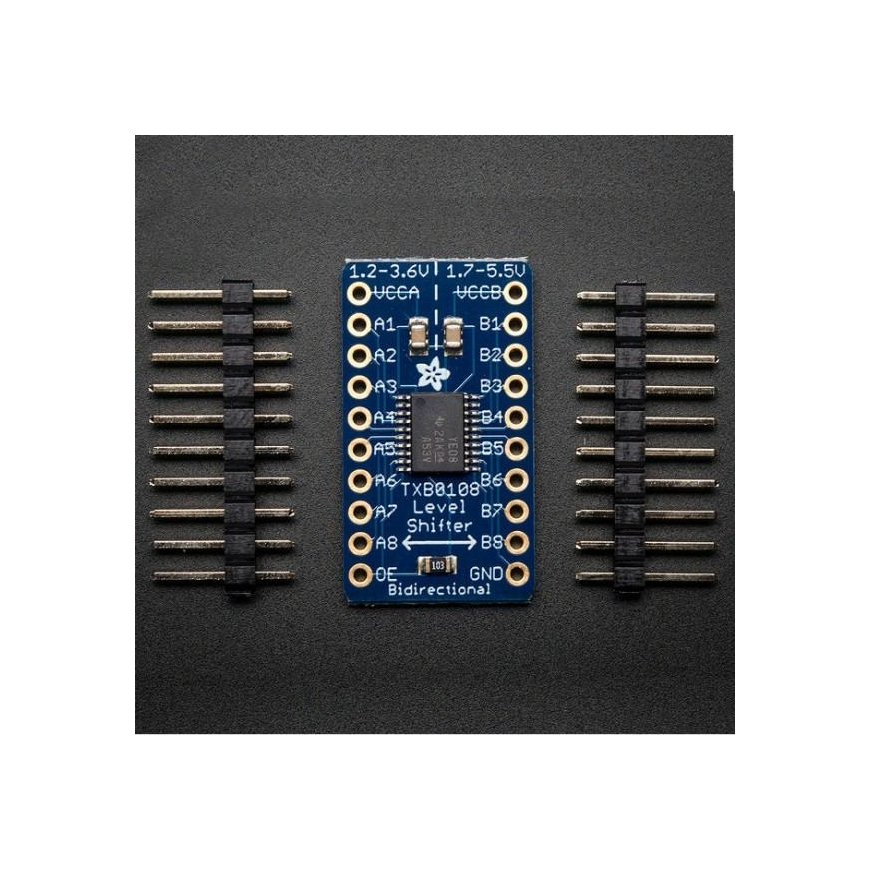

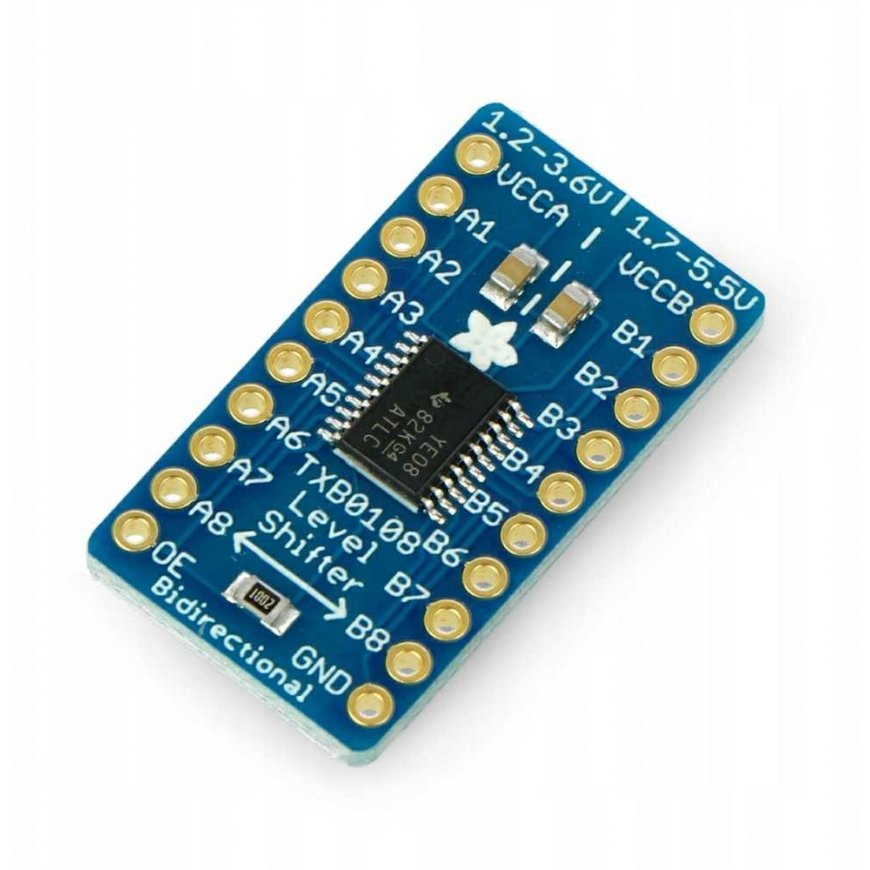

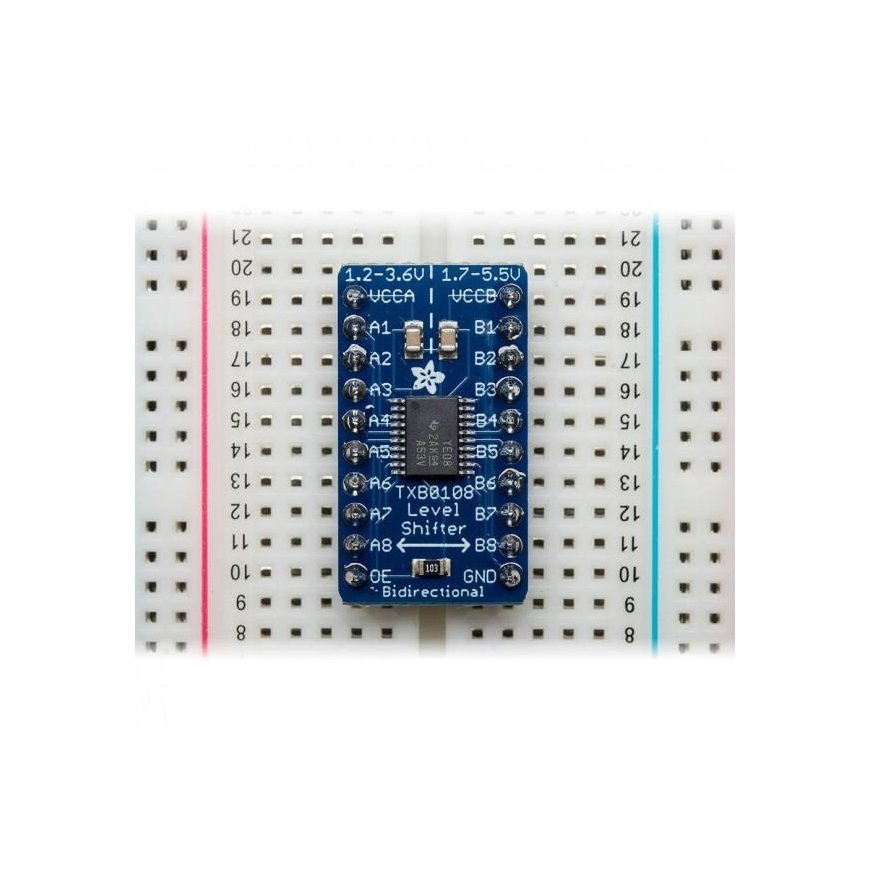

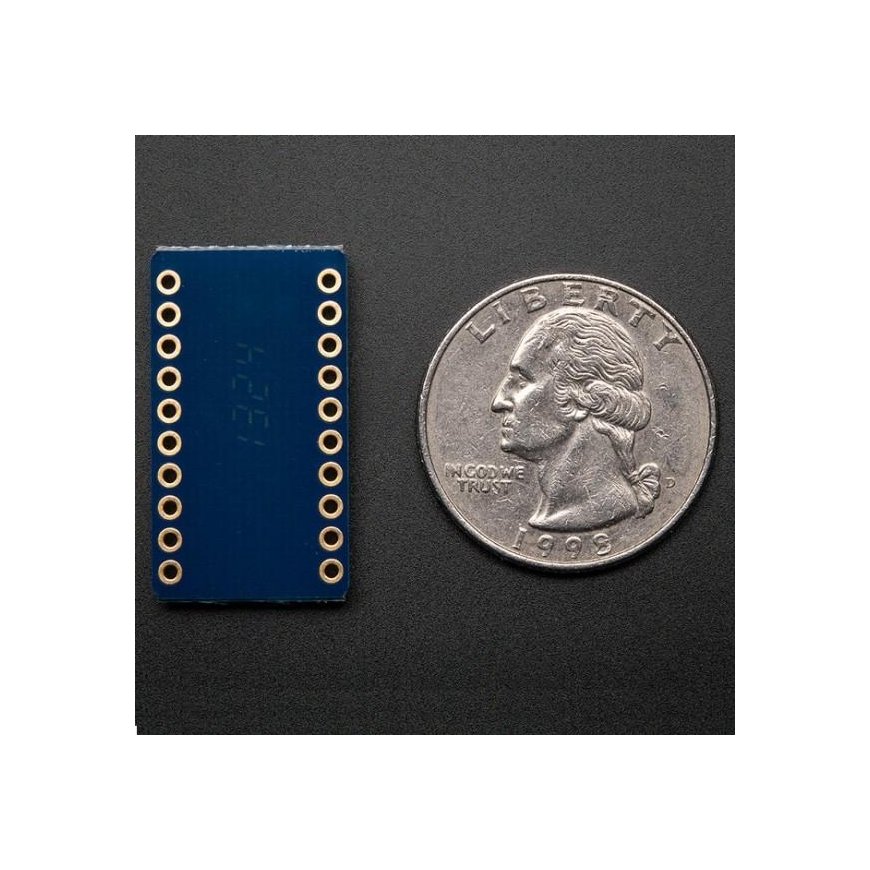

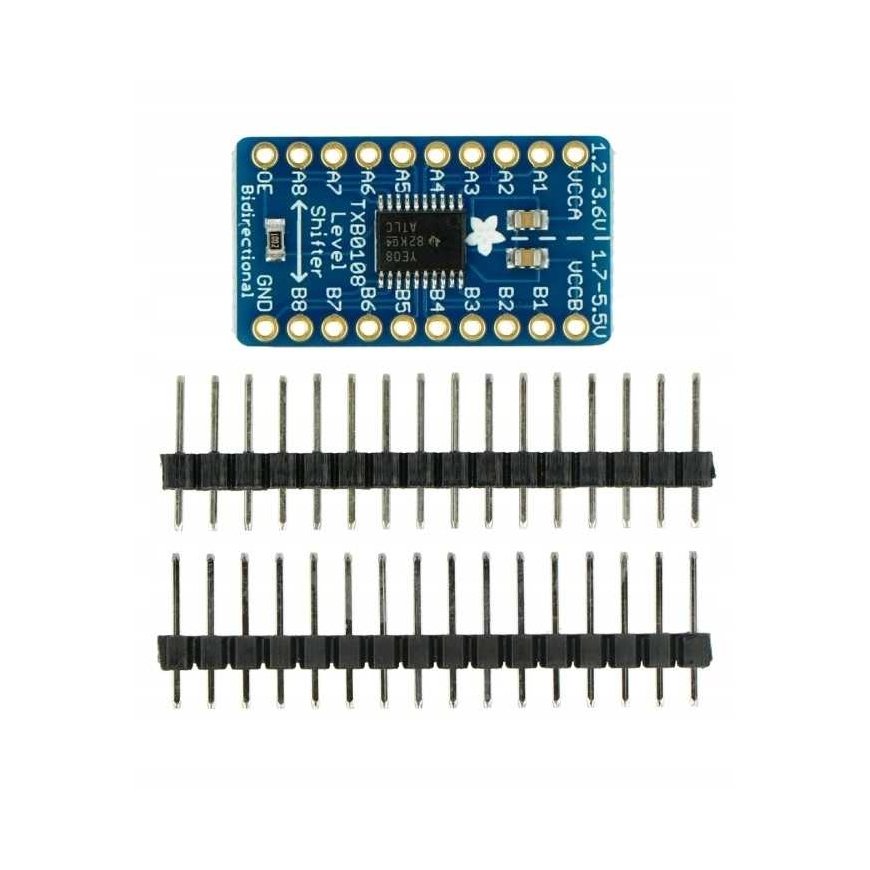

TXB0108 logiikkamuunnin kaksisuuntainen 8-kanavainen - Adafruit
29.00 €
3613823 AN-02468
5904422330842
Shipping 11-18 w.d
Oletko kiinnostunut tästä tuotteesta ?
All about the product
2-tie logiikkajännitemuunnin 1,2-5,5V. Oletko koskaan törmännyt ongelmaan, jossa Arduinosi ja 3,3 V:n anturin tai muun moduulin väliset 5 V:n logiikkasignaalit eivät täsmää? Tämä muunnin on suunniteltu ratkaisemaan juuri tämä ongelma. Vaikka tämä voidaan tehdä jännitteenjakajalla, signaalitaajuuden kasvaessa tällainen ratkaisu voi aiheuttaa vaikeasti havaittavia ongelmia, joita ei ilmene tätä moduulia käytettäessä. Tämä erottuu muista logiikkamuuntimista siinä, että signaalin muunnos on kaksisuuntainen, joten voit käyttää sitä sekä signaalien lähettämiseen että vastaanottamiseen, mikä tekee siitä paremman kuin perinteiset logiikkamuuntimet. Muunnin tunnistaa signaalin suunnan automaattisesti.
Huomautus: Käytettäessä muuntajaa I2C-tiedonsiirtoon tulee käyttää vähintään 50 kOhmin vetovastuksia, koska pienemmällä resistanssilla muunnin voi tunnistaa signaalin suunnan väärin. Arduino- ja AVR-mikrokontrollereissa on jo asennettuna 100 kOhmin vastukset, joten niiden kanssa ei pitäisi olla ongelmia.
Tämä moduuli on suunniteltu logiikkasignaalien kytkemiseen, joten yritä saada virtaa suuremman tehon komponenteille, esim. LED-lamppuja ei suositella.
Tekniset tiedot:
- Säädettävät jännitetasot: 1,2-5,5V DC
- 8 kanavaa
- Kaksisuuntainen signaalinvaihto
Referenssit ja sovellus:
