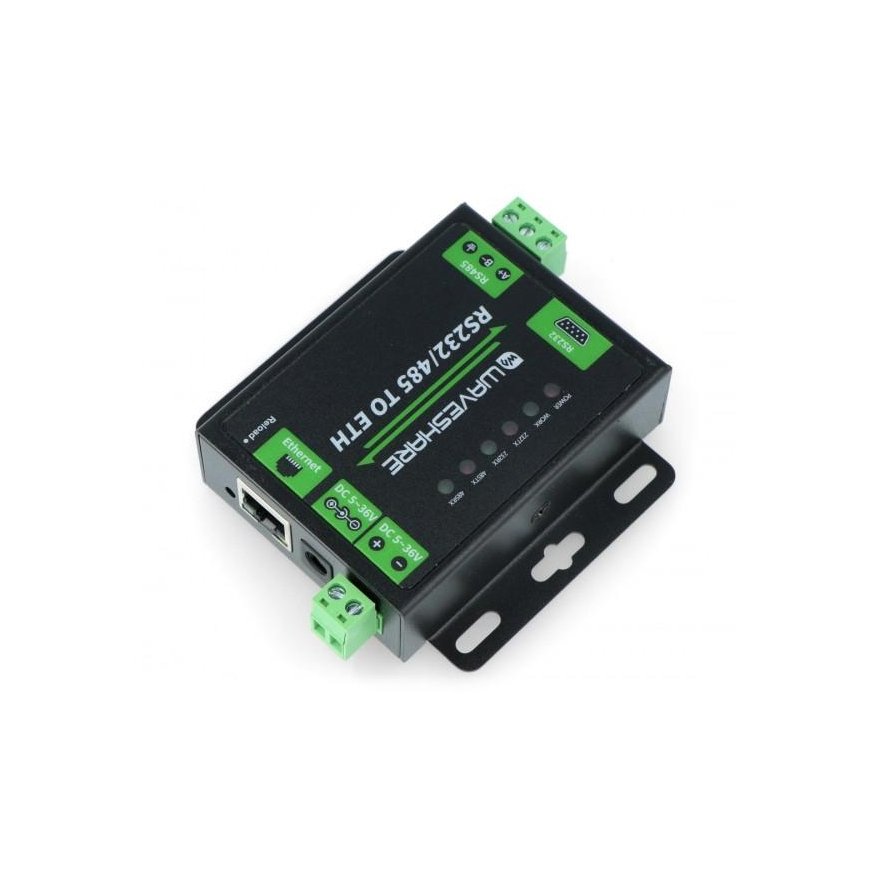

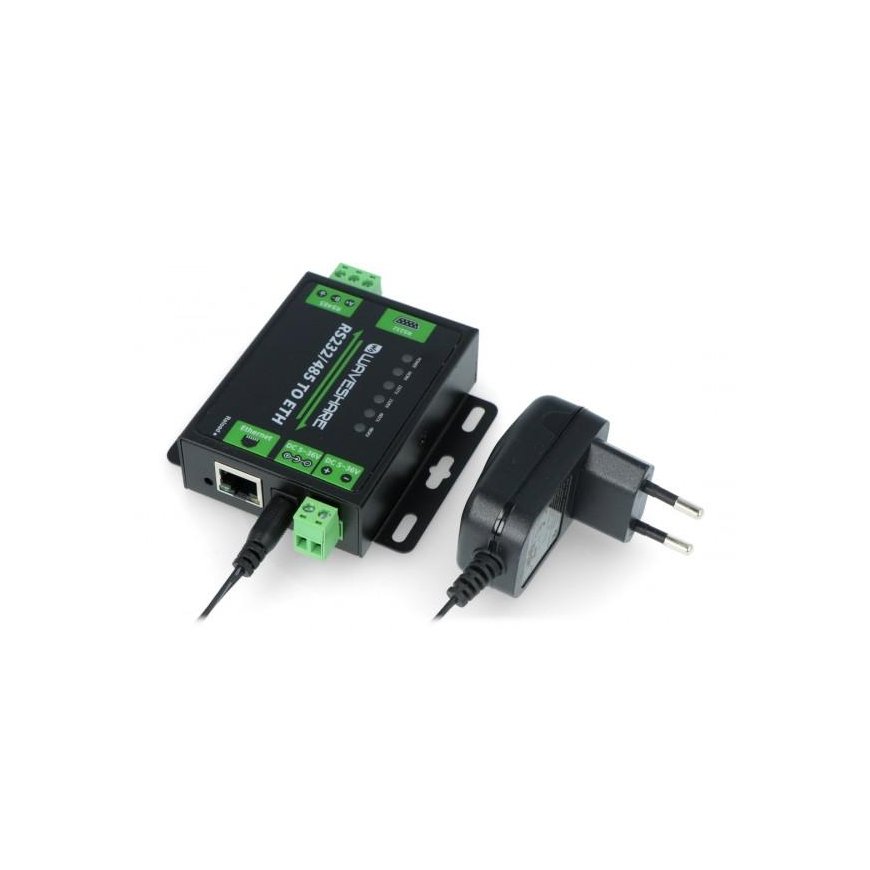

RS232/RS485-muunnin Ethernet - Cortex M4 Waveshare 16530
109.00 €
Kuukausimaksu alkaen 3,71 €
3610550 AN-15134
5904422323318
Shipping 9-14 w.d
Oletko kiinnostunut tästä tuotteesta ?
All about the product
Laite, joka mahdollistaa tiedonsiirron RS232- tai RS485-liitännän ja Ethernet RJ45:n välillä. Moduuli konfiguroidaan verkkosivuston, AT-komentojen, sarjaprotokollan ja verkkoprotokollan kautta. Perustuu ARM Cortex M4 32-bittiseen prosessoriin. Tukee seuraavia toimintatiloja: TCP-palvelin, TCP-asiakas, UDP-palvelin, UDP-asiakas, HTTPD-asiakas. Se tukee Modbusia teollisiin sovelluksiin.
Tekniset tiedot:
- Ethernet
- Liitin: 4-pin RJ45
- nopeus: 10/100 Mbps
- rajapinnan suojaus: 1,5 KV sähkömagneettinen eristys
- protokollat: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD asiakas
- TX-välimuisti: 6 Kb
- RX-välimuisti: 4 Kb
- RS485/RS232:
- yhteys:
- RS485: Ruuvi (A+, B-, GND)
- RS232: DB9 uros
- databitit: 5 bittiä, 7 bittiä, 8 bittiä
- pysäytyssuutin: 1, 2
- Pariteettibitit: ei mitään, pariton, parillinen, valittu, välilyönti
- tiedonsiirtonopeus: 600 b/s - 230,4 kb/s
- TX-välimuisti: 2 Kb
- RX-välimuisti: 2 kb
- laitteiston vuonohjaus: RTS/CTS
- käyttöliittymän suojaus:
- RS485:
- 2KV ESD
- 2,2 kΩ vastus
- Teho:
- syöttöjännite: 5 V - 36 V (suositus 5 V)
- nimellisvirta: 85,5 mA jännitteellä 5 V
- virrankulutus: <1 W
- liitännän suojaus: pamahduksen esto, ESD,
- Ympäristö:
- käyttölämpötila: -40°C - 85°C
- säilytyslämpötila: -40°C - 105°C
