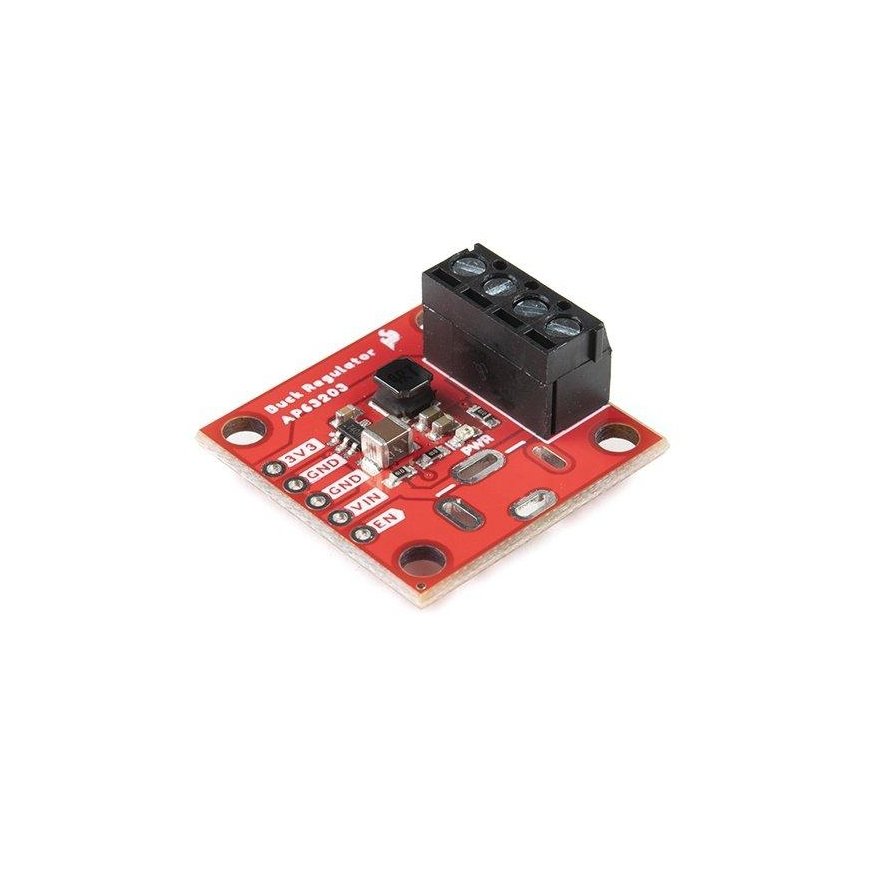

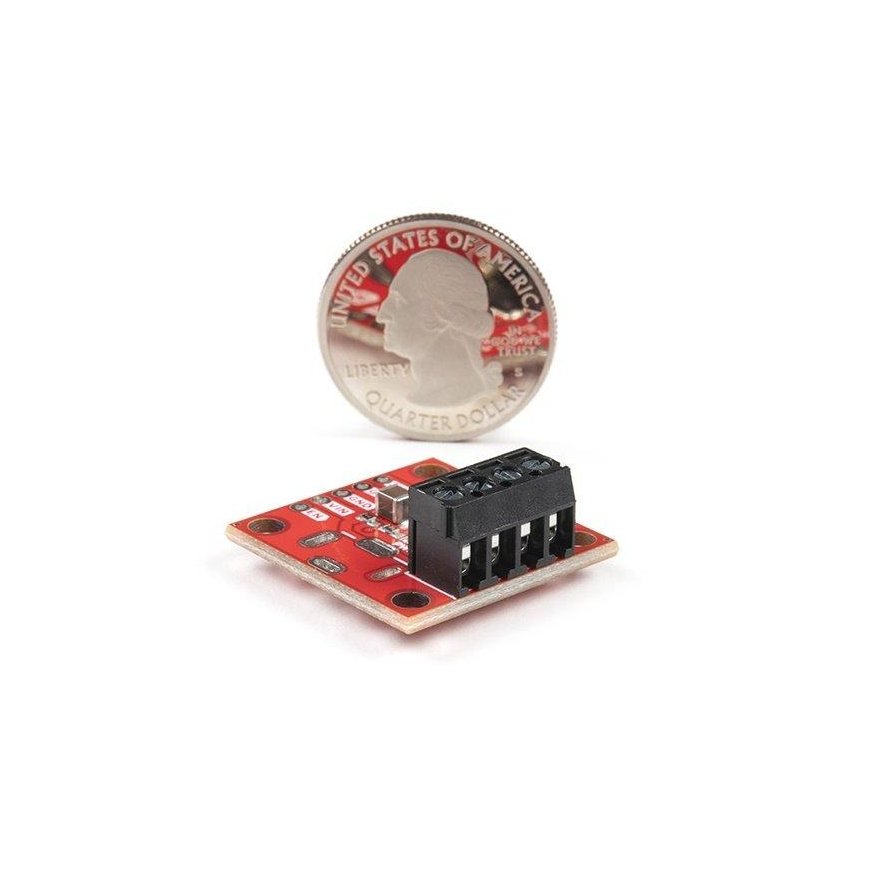

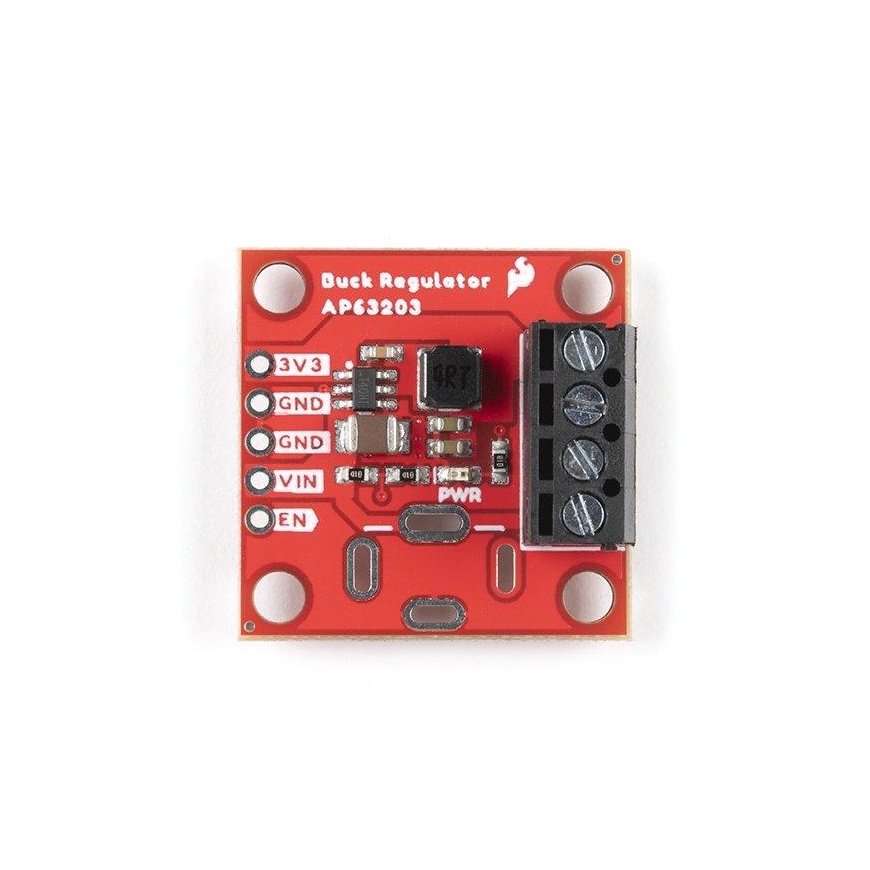

AP63203 - alennettu Buck-jännitteensäädin ruuviliitännällä - 3,3V 2A - SparkFun COM-18356
21.60 €
3606250 AN-20234
5904422352103
Shipping 11-18 w.d
Oletko kiinnostunut tästä tuotteesta ?
All about the product

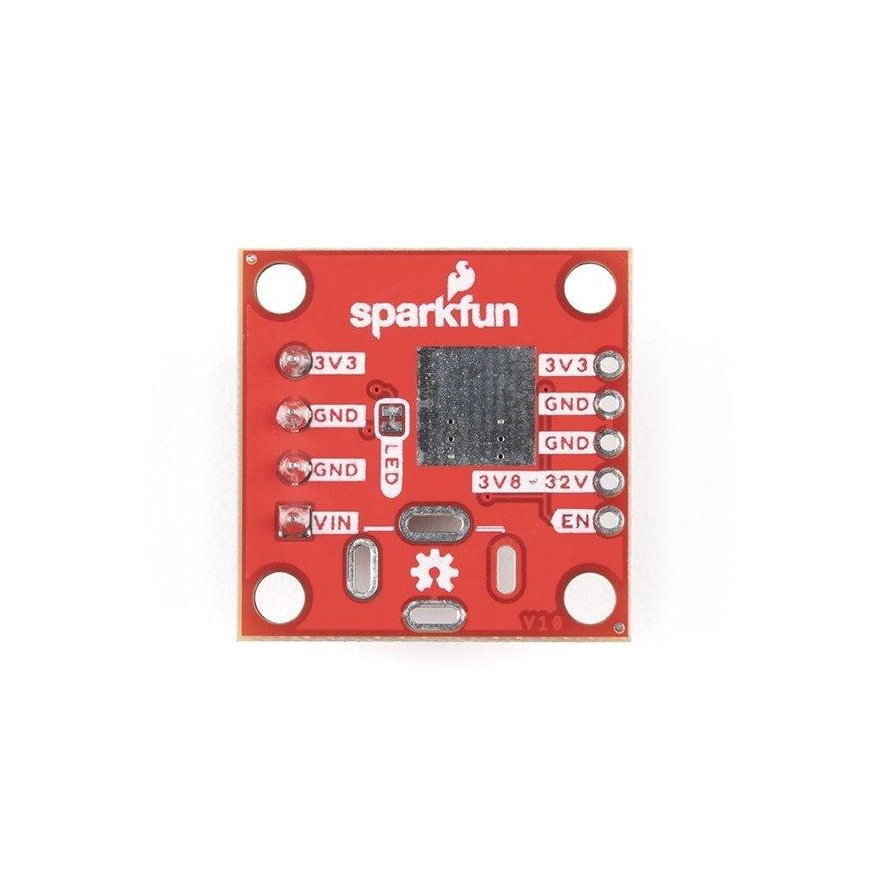

Jännitteensäädin, SparkFunin valmistama muuntaja. AP63203-muunnin on suunniteltu muuttamaan tulojännite 3,8 V:sta 32 V:iin lähtöjännitteeksi: 3,3 V. Sen virtakapasiteetti on 2A täysin integroidulla 125mΩ MOSFET:llä korkeassa tilassa ja 68mΩ MOSFETillä matalassa tilassa, mikä tarjoaa erittäin tehokkaan DC-DC-muunnoksen. Kaikki komponentit ovat matalaprofiilisella levyllä ja peitetty TSOT26-suojuksella. Jännitetulo/lähtö voidaan toimittaa kahdella tavalla: levyn ruuviliitoksilla tai juotettavissa olevilla merkityillä nastoilla varustettujen reikien kautta. Lisäksi valmistaja on valmistellut levyn alaosaan paikan, johon voit kiinnittää jäähdytyselementin lämmön haihduttamiseksi levyltä.Tekniset tiedot:
- Tulojännite: 3,8V - 32V
- Lähtöjännite: 3,3V
- Jatkuva lähtövirta: 2 A
- Viitejännite: 0,8 V ± 1 %
- Lepotilavirta: 22 µA
- Kytkentätaajuus: 1,1 MHz
- Tukee pulssitaajuusmodulaatiota (PFM):
- hyötysuhde jopa 80 % pienellä 1 mA:n kuormalla
- hyötysuhde jopa 88 % 5 mA kuormalla
- Patentoitu muotoilu vähentää erinomaisesti EMI:tä
- Taajuushajaspektri (FSS) EMI:n vähentämiseen
- Suojaus:
- ylijännitteestä
- nykyinen
- lämpösammutus
