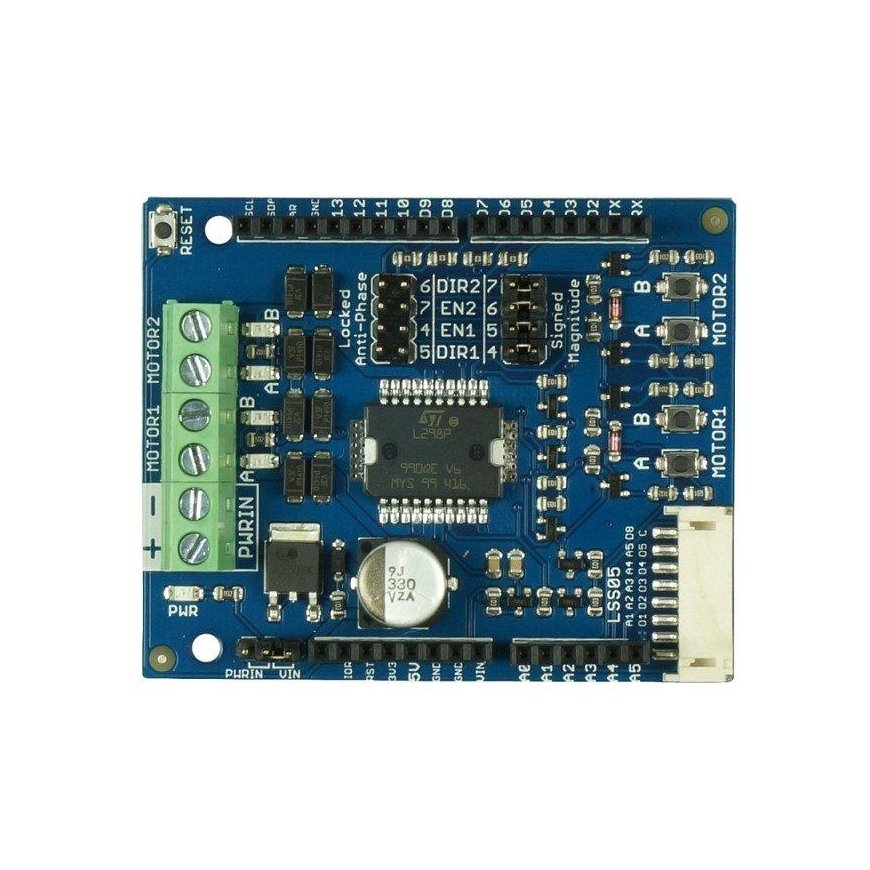

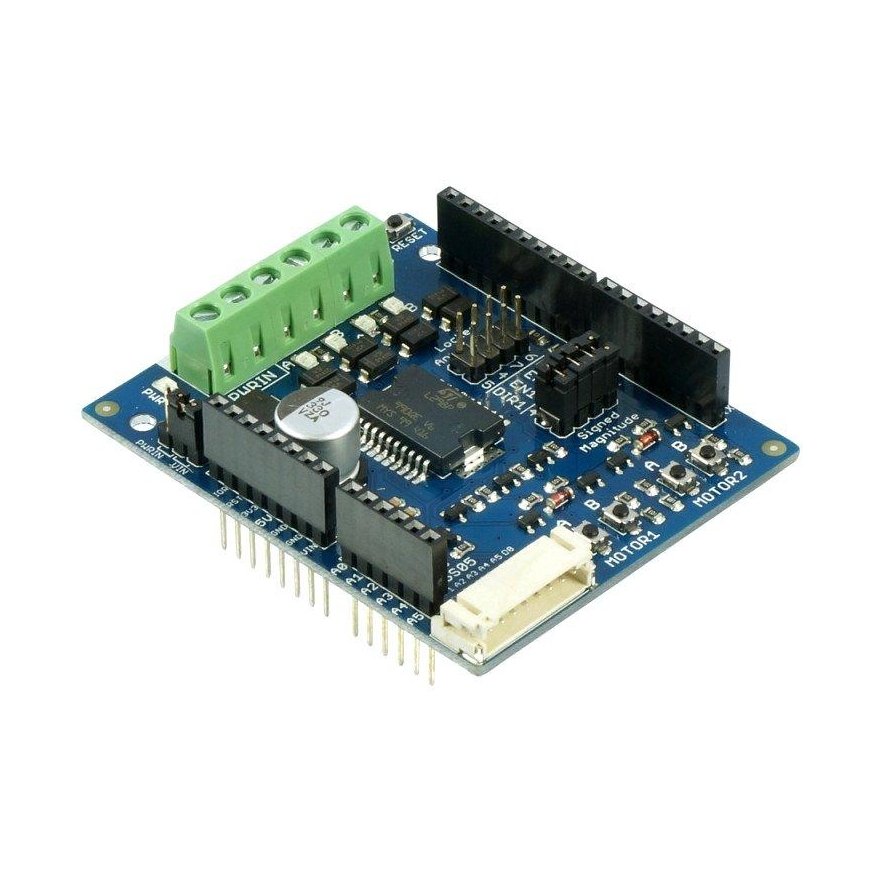

DC-moottorin ohjainkortti Arduinolle (2 kanavaa) 0,8A 5V-26V
3587943 AN-12404
5904422319168
Shipping 8-15 w.d
All about the product
Tämä DC-moottorin ohjainkortti käyttää L298P-sirua, jonka avulla voit ohjata kahta 5 - 26 V DC -moottoria 0,8 Amp jatkuvalla virralla kanavaa kohti. Tämä lisäosa voidaan asentaa tavallisiin Arduino UNO-, Duemilanove-, Leonardo-, Mega- ja CIKU (PIC18F4550) -levyihin.
Digiboksissa on useita erikoistoimintoja. Moottorin tehon napaisuussuojaus sekä pikatesti- ja manuaaliset ohjauspainikkeet jokaiselle moottorikanavalle. LSS05:n (Auto Calibration Line Sensor) lisääminen Arduinoon on helppoa, koska tämän lisäosan mukana tulee erillinen liitäntä.
Nopeussäätö suoritetaan tavallisella PWM:llä, joka saadaan Arduinon PWM-lähtönastoista 5 ja 6. Moottorin ohjain kytketään päälle/pois Arduinon nastoista 4 ja 7. On mahdollisuus määrittää se lukituksi vastavaiheeksi, joka käyttää PWM-signaalia päättääkseen moottorin suunnan, nopeuden ja käynnistyksen/pysäytyksen. Ohjaustilat voidaan konfiguroida jumpperien ja ohjelmistojen avulla.
Moottorin lisäosa voidaan syöttää suoraan Arduinosta tai ulkoisesta virtalähteestä. On suositeltavaa käyttää ulkoista virtalähdettä moottorin kiinnitykseen.
Tämä lisäosa on yhteensopiva Arduino Uno R1:n, Arduino Uno R2:n, Arduino Uno R3:n, Arduino Leonardon, Arduino Megan ja CIKU:n kanssa.
Tekniset tiedot:
- Logiikkaohjaus, 5V Arduino-pääkortilta
- Ulkoinen moottorin tehon napaisuussuojaus
- 2 x pikatestipainiketta jokaiselle moottorikanavalle
- 2 x merkkivaloa jokaiselle kanavalle
- DC-moottorin ohjaus kahteen suuntaan
- Moottorikäyttöinen jännite: 6,5 - 12 VDC (VIN-virtalähde), 5,0 - 26 VDC (ulkoinen virtalähde)
- 0,8 A jatkuva virta kanavaa kohti (2A huippu)
- Nappeja 4, 5, 6 ja 7 käytetään tasavirtamoottoreiden ohjaamiseen
- Tukee PWM-nopeudensäätöä
- Tukee etukäteistä nopeudensäätöä
- LSS05-liitäntä - automaattisesti kalibroiva linja-anturi
