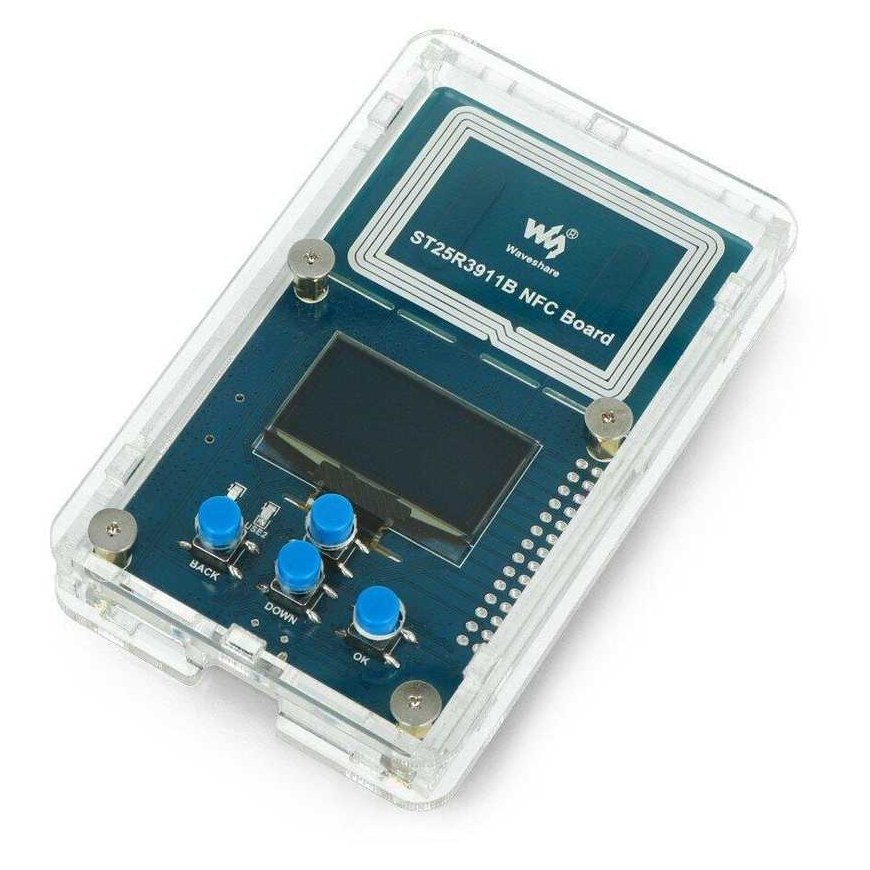

NFC-kehityssarja, STM32 ST25R3911, Waveshare 17623

All about the product

NFC-kehityssarja, joka perustuu mikro-ohjaimeen STM32 ST25R3911B, jossa on STM32F103R ja OLED-näyttö ohjelmoitavilla painikkeilla ja suosituilla liitännöillä. Ihanteellinen NFC-viestinnän oppimiseen ja siihen perustuvien projektien luomiseen. Tukee useita NFC-protokollia, joiden suurin lähtöteho on jopa 1,4 W ja kapasitiivinen herätystoiminto alhaisella virrankulutuksella. Soveltuu sovelluksiin, jotka vaativat suurta radiotaajuusaluetta ja pientä virrankulutusta, esim. kulunvalvonta, lipunmyynti, teollisuus, lääketeollisuus jne.

Pääominaisuudet:

• Monen protokollan tuki: ISO18092, ISO14443A, ISO14443B, ISO15693, FeliCa
• Differentiaaliantenni, lähtöteho jopa 1,4 W, pidempi tunnistusetäisyys
• Sisäänrakennettu kapasitiivinen anturi alhaisella virrankulutuksella mahdollistaa herätyskapasitanssin, havaitsee lähellä olevat kortit aktivoimatta lukijan magneettikenttää
• STM32F103RBT6 on helppo oppia, laajentaa eikä vaadi ulkoista ohjainta
• 1,3" OLED-näyttö
• Sisäänrakennettu SRAM, lisätilaa sisäiselle RAM-muistille
• MicroSD-korttipaikka NFC:n kautta lähetettyjen tietojen tallentamiseen

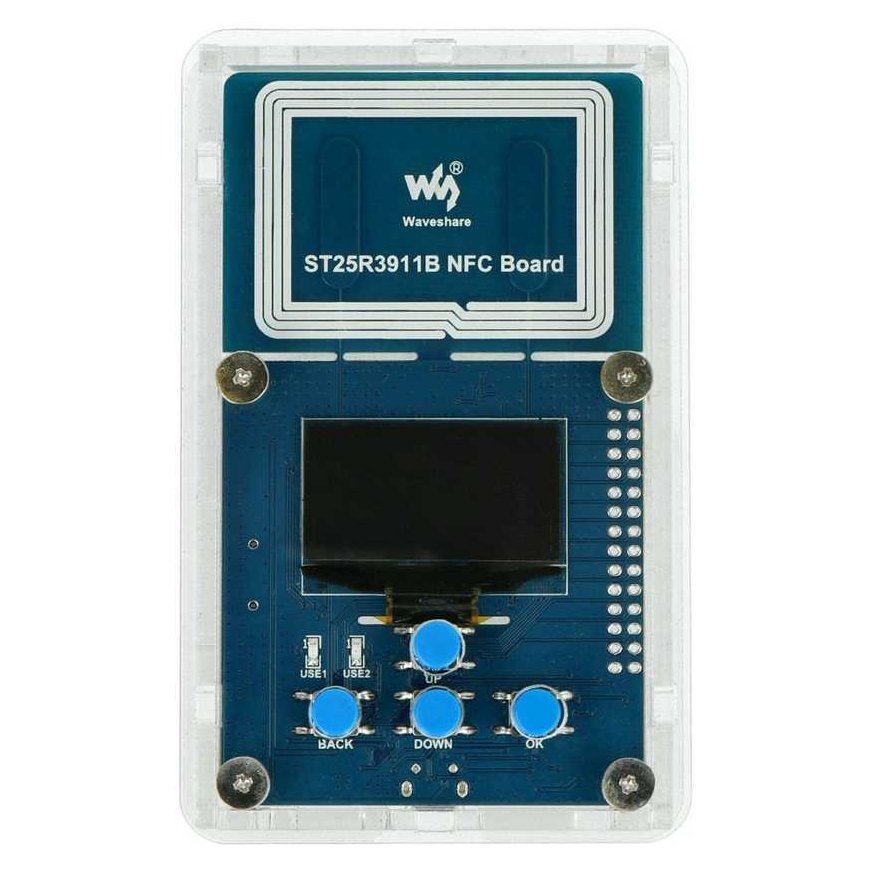

• 4x painiketta, 2x käyttäjän tilan merkkivaloa, kätevä virheenkorjaukseen
• UART-virheenkorjausliitäntä, I/O-lähdöt muiden käyttäjien oheislaitteiden liittämistä varten

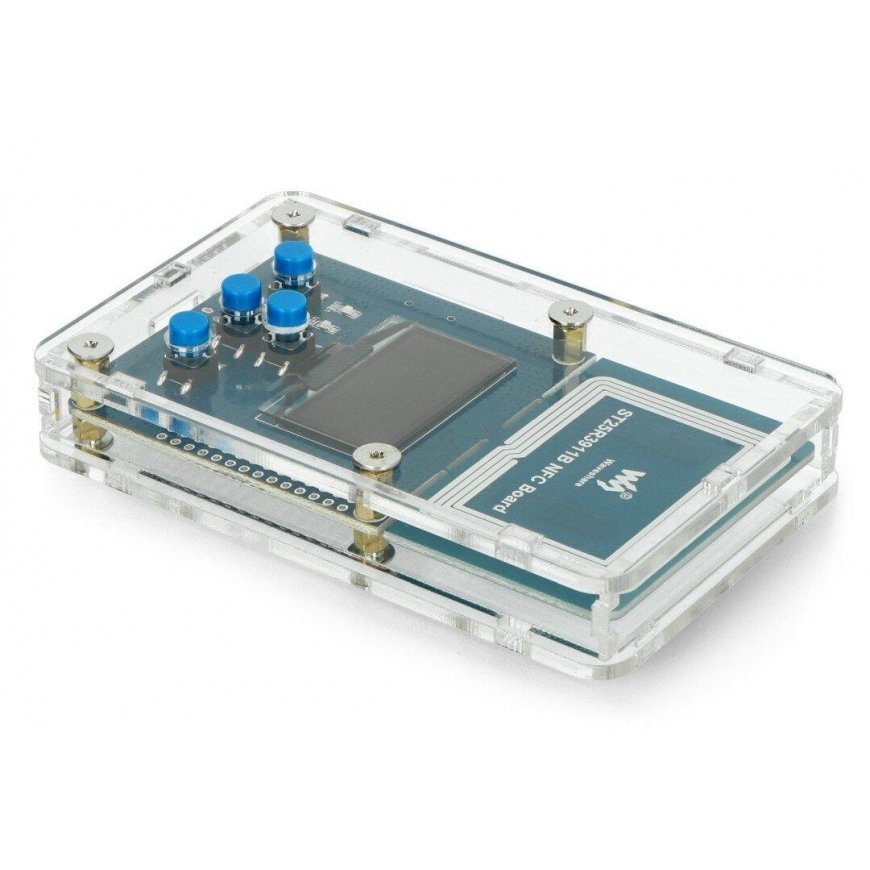

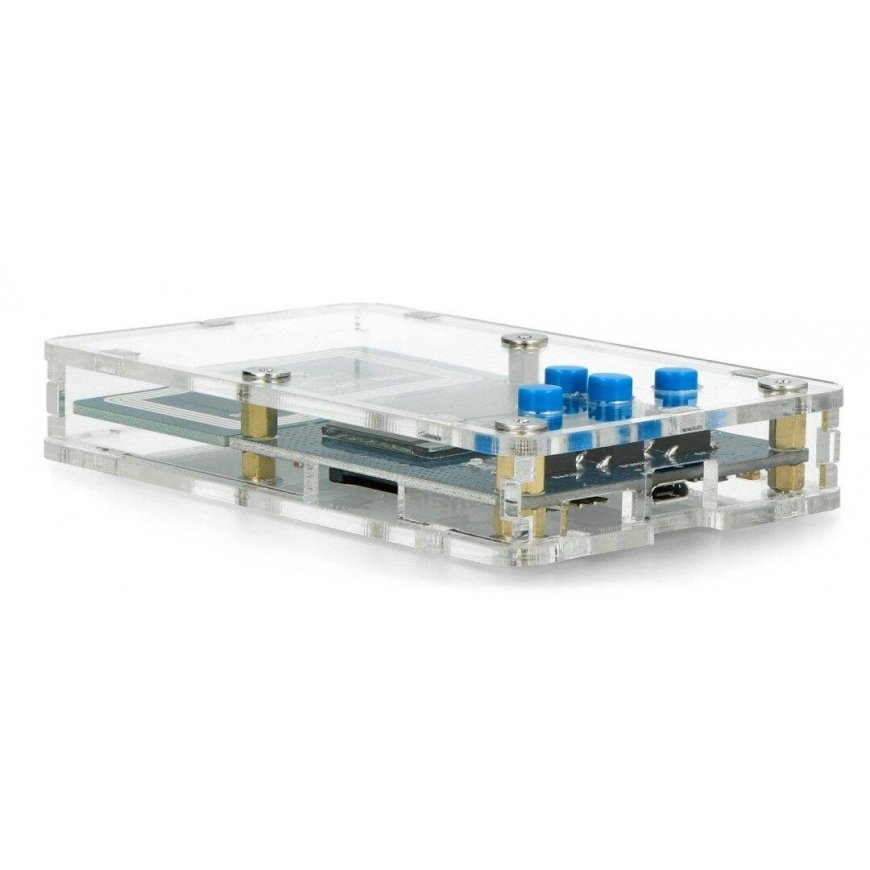

• Akryyli, pölytiivis kotelo


Tekniset tiedot:

• NFC-järjestelmä: ST25R3911B
• Mikro-ohjain: STM32F103RBT6
• Ydin: ARM Cortex M3 32-bittinen
• Toimintataajuus: 72 MHz
• Käyttöjännite: 2 V - 3,6 V
• Kotelo: LQFP64
• Muisti: 128kB Flash, 20kB SRAM
• Liitännät: 2x SPI, 3x USART, 2x I2C, 1x CAN, 1x USB
• AD/DA-muuntimet: 2x AD (12-bittinen, 16 kanavaa)
• Syöttöjännite: 5V
• Käyttöjännite: 3,3V
• Toimintataajuus: 1,4 W
• Käyttöliittymä: SPI
• Tuetut protokollat:
• ISO18092 (NFCIP-1) aktiivinen P2P
• ISO14443A, ISO14443B ja FeliCa
• ISO15693
• Muut ei-standardit protokollat (esim. MIFARE Classic)
• Mitat: 105,5 x 66 x 17,6 mm
