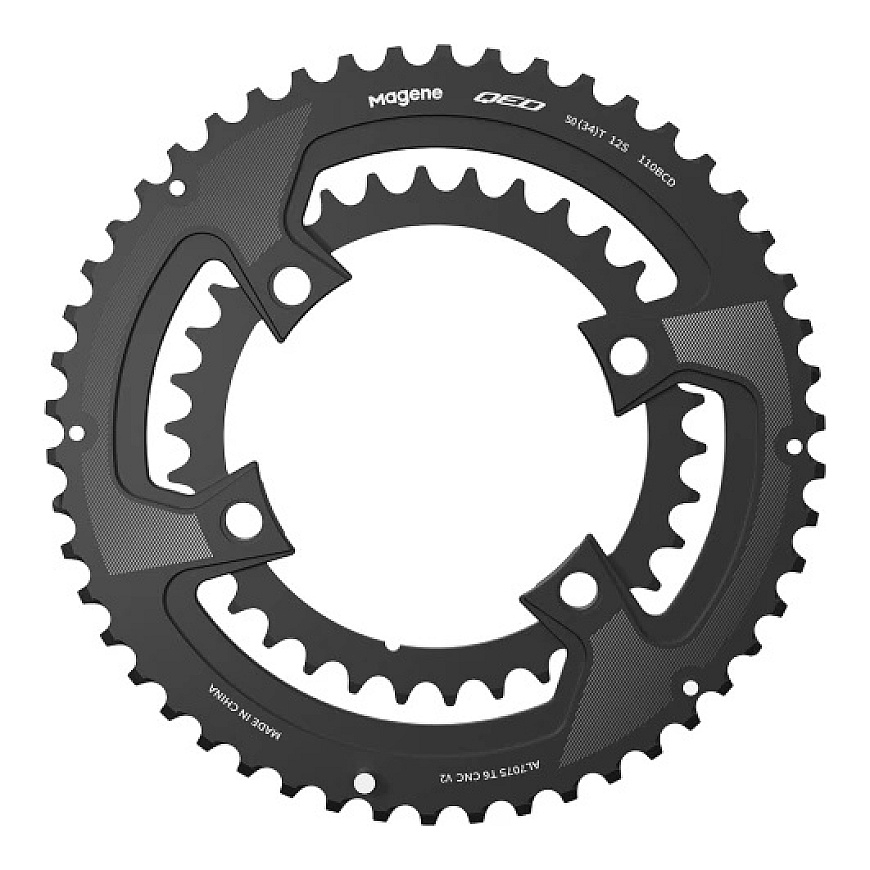

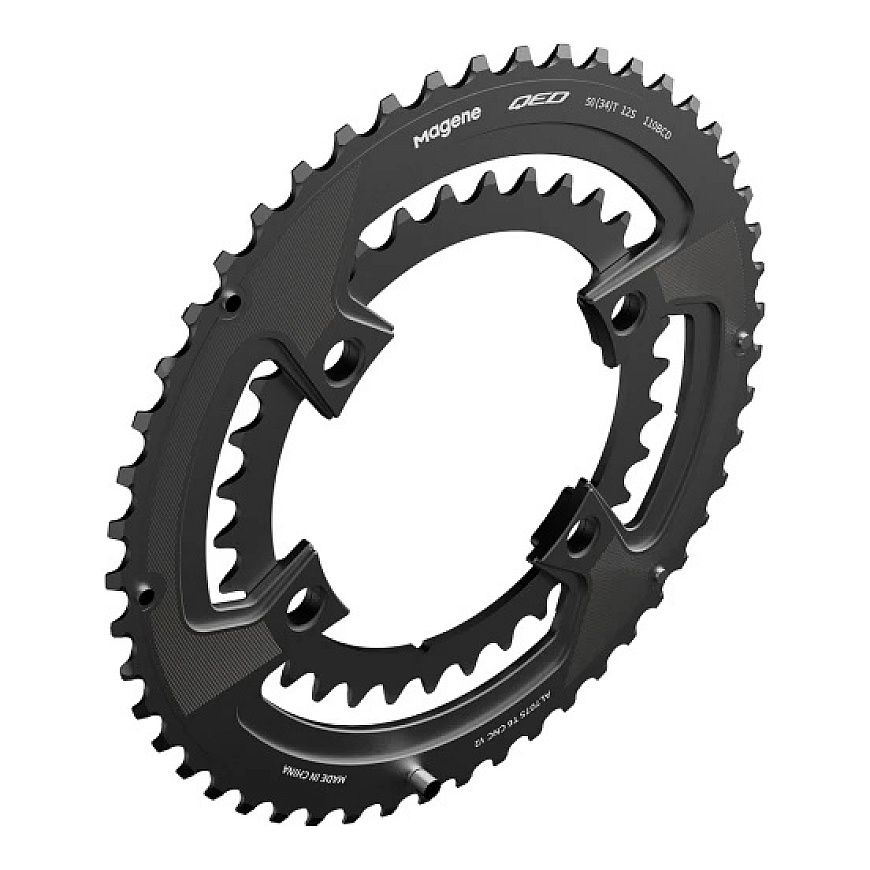

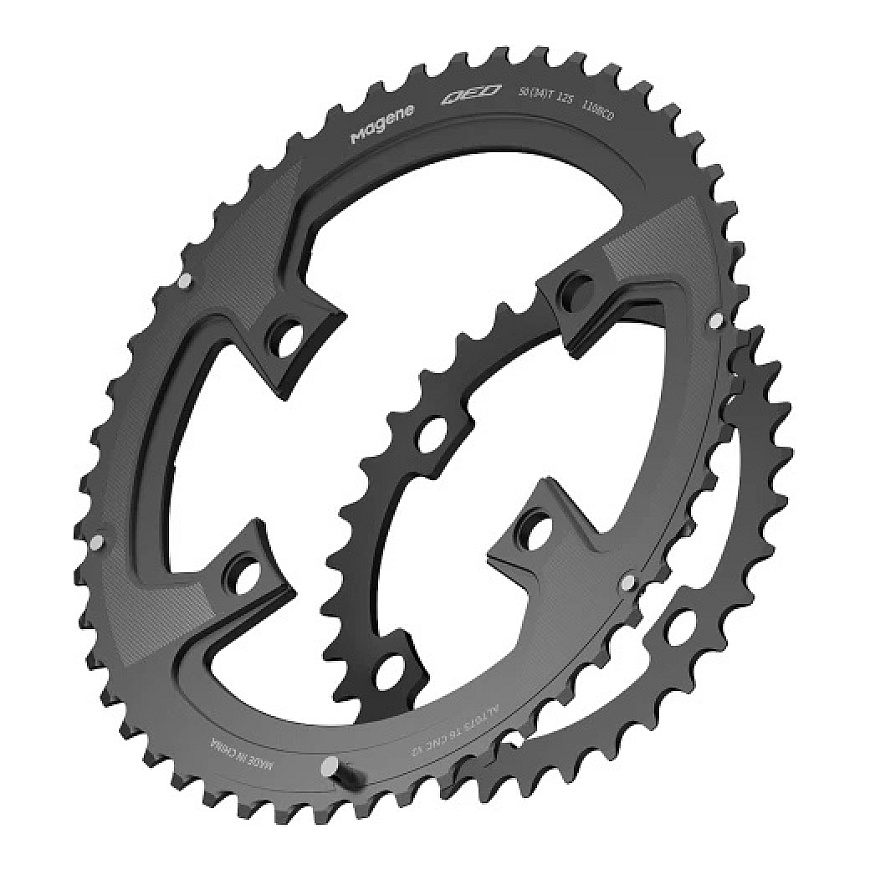

MAGENE Kettaleht 53/39

Kõik toote kohta

Treeningud ja võistlused – professionaalse ratturi igapäevaelu.
Tänu suurepärasele mehaanilisele kvaliteedile ja laitmatule tasakaalule kaalu ja jäikuse vahel vastavad „QED“ seeria ketaspidurid kõige rangematele treeningu ja võistluse nõudmistele, võimaldades pidevalt tunda mehaanika täpsust ja jõudu.

7075 ülihaarav lennundusalumiinium
7075 lennundusklass alumiiniumisegu omab erakordseid füüsikalisi omadusi – kulumiskindlus, deformeerumise vastupanu, kõrge jäikus ja äärmiselt madal kaal. Sellest segust valmistatud ketas kaalub vaid 143 g, säilitades suurepärased tööomadused.
Arvestades FEA tehnilise analüüsi koormusprofiile, on konstruktsioon tugevdatud seal, kus koondub suurim jõud, vähendades seeläbi deformeerumist suure koormuse all. See saavutab ideaalse tasakaalu kaalu, jäikuse ja vastupidavuse vahel – just seda nõuavad professionaalsed ratturid treeningu ja võistluste ajal.
*„QED“ kerge kahekordne ketas on läbinud üle 100 000 väsimuskatse ja üle 40 000 km vastupidavuse testi.
Andmed on saadud „Magene Lab“.

CNC töötlemistehnoloogia
CNC (Computer Numerical Control) – see on täpset tootmisprotsessi tehnoloogia, mis tagab ühtlased ja täpsed standardid. CNC tehnoloogia rakendamine tagab, et kõik detailid töötavad harmooniliselt ja sujuvalt. Kaasaegne CNC lõikamis- ja positsioneerimistehnika on erakordse täpsuse ja efektiivsusega.

Isesoodud hammaste kuju
Pärast mitmeid disaini iteratsioone ja uuringuid, mis hindasid erinevate ketaste hammaste kuju sooritusvõimet ja kulumismehhanisme, sai „QED“ kerge kahekordne ketas uut tüüpi, kolmanda põlvkonna isesoodud hammaste disaini.
Täiustatud juure, soonte ja hamba kuju parameetrid tagavad parema mehaanilise ülekande suure koormuse all. Ahel „hammustab“ tihedalt ketast ja vahetab sujuvalt väiksemalt suuremale kettale.
Ahel saab vahetada suuremale kettale vaid 1/5 pöörde jooksul – see tagab kiire ja täpse vahetamise erinevates tingimustes ja erinevatel kiirusel.
Suurenenud hammaste vaheline kaugus on veelgi tugevdanud konstruktsiooni, pikendades selle eluiga. Ahela ja ketta kasutusea suurendus on umbes 3% võrreldes eelmise versiooniga.

110BCD 4-poldi ketase kinnitamine
„QED“ kerge kahekordne ketas kasutab laialdaselt levinud 110BCD 4-poldi standardit, mis vähendab kaalu ja pakub laia ühilduvust.
Peale ketta pakub „Magene“ ka võimsusmõõturi koos integreeritud „spider“ lahendusega. Vastavalt vajadusele saab kasutada erilise „QED P505“ lipulaeva võimsusmõturiga või „PES P505“ põhiversiooniga.
„QED“ kahekordne ketas on ühilduv 11 ja 12 käiguga „Shimano“ gruppidega.
Mittekasutatav „Shimano“ klambriga ja nende analoogsete stiilimudelitega.

Tehnilised omadused:

• Hambad: 50–34T, 52–36T, 53–39T

• Kaal: 143 g (50–34T)

• Käigusuhtlus: „Shimano“ 11–12 käiku

• Kinnitus: 4 polti

• Ahela joon: 45 mm
