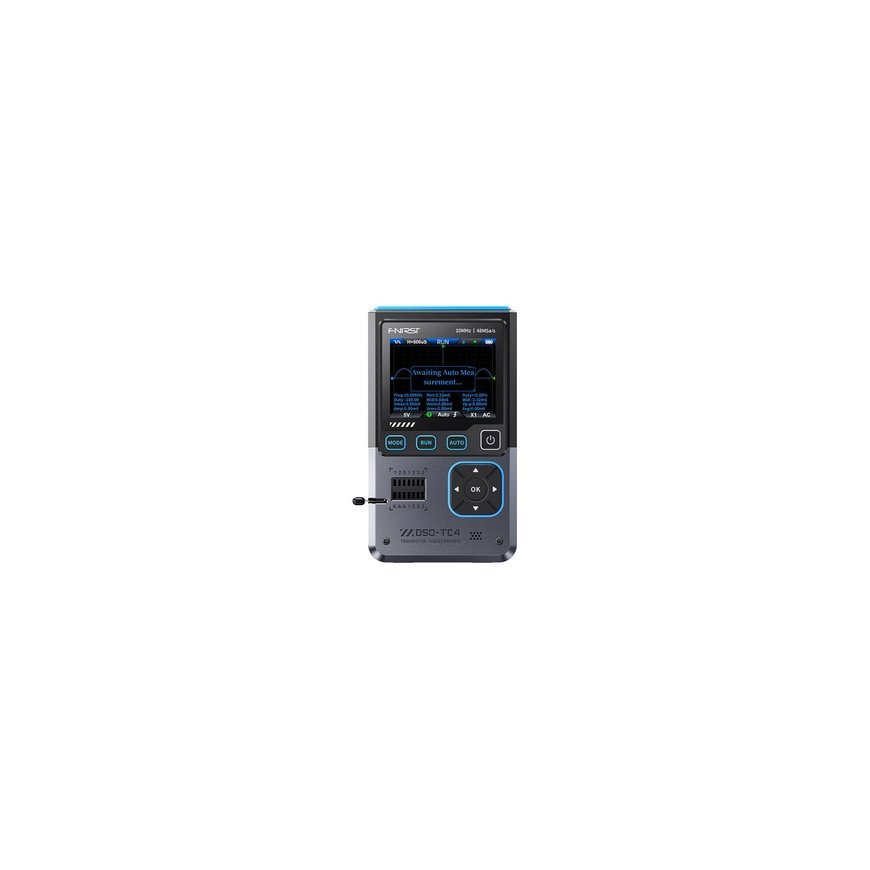

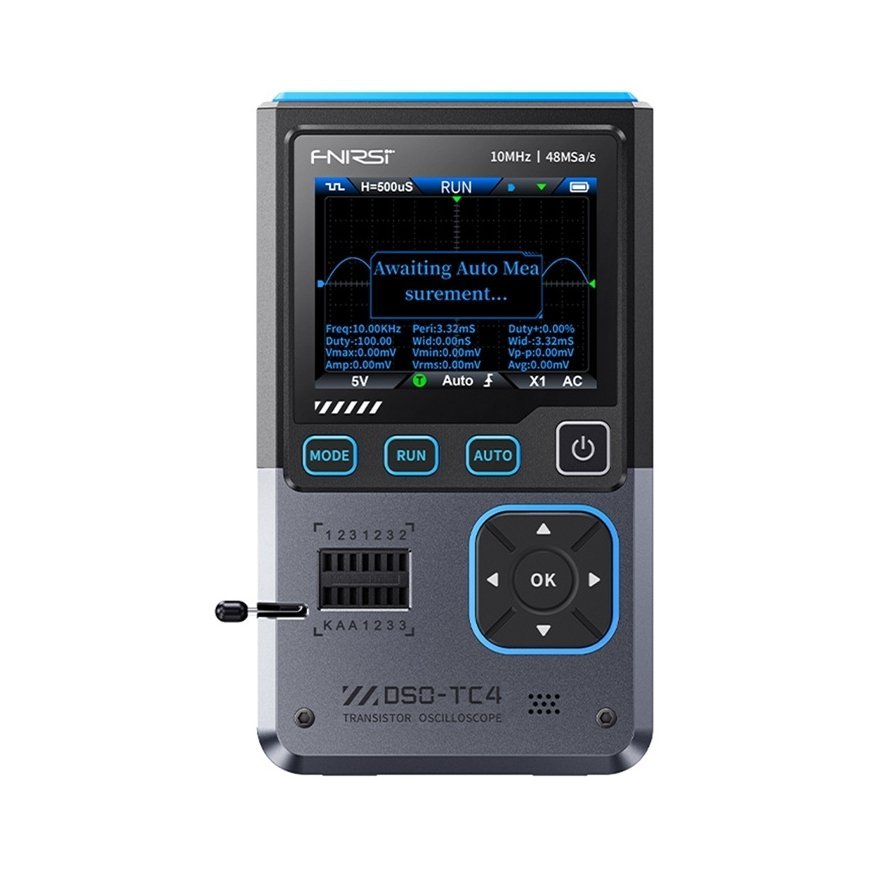

Kantav 3-in-1 mini osillograaf FNIRSI DSO-TC4
4037727 DSO-TC4
5907085527192
Tarneaeg 11-13 t.p.
Kõik toote kohta
Kantseade mini 3-in-1 osilloškop FNIRSI DSO-TC4
FNIRSI DSO-TC4 on seade, mis kombineerib kolme funktsiooni: digitaalne osilloškop, elektroonikakomponendi tester ja signaaligeneraator. Kombineerides lainekuju analüüsi komponendi tuvastamise ja signaalitesti funktsioonidega, osutub see kasulikuks teeninduse rakendustes. Lisaks kaitseb nutikas Anti-Burn funktsioon sisekeemiat kahjustuste eest, kui mõõtamispulkade ühendamine on vale. See muudab seadme kasutamise ohutuks ka vähem kogenud kasutajatele.
Mõõtmise funktsioonid ja signaali analüüs
Seade pakub mõõte laiust kuni 10 MHz ja proovivõttu 48 MSa/s. Sellel on võimalus kuvada lainekujusid kõrge detaili ja täpsusega, võimaldades reaalajas analüüsi pingesignaale. 13 eeldefineeritud lainekuju ja sageduse ulatus 0-50 kHz (amplituud 0.1-3.0V) teeb signaaligeneraatoriga erinevate ringkonnatingimuste simuleerimise võimalikuks.
Kõrged komponentide testimise võimalused
Integreeritud komponentide tester tuvastab automaatselt dioodid, transistorid (sealhulgas MOSFET-id), takistid, kondensaatorid ja muud passiivsed ja aktiivsed komponendid. Testi pesade ja nutika komponendi tuvastamisega on võimalik kiire diagnostika ja parameetrite tuvastamine.
Mugav töötamine
2.8-tolline TFT värviekraan pakub lihtsasti loetavaid andmeid ja graafikuid. Kasutajaliides toetab kaheksat keelt, muutes seadme konfigureerimise lihtsaks. Juhtimispaneel on disainitud kiireks juurdepääsuks põhifunktsioonidele, nagu automaatrežiim, paus ja režiimi vahetus.
Ühenduvus ja toide
Osilloškop on varustatud USB-C pordiga laadimiseks ja andmete edastamiseks. Lainekujude eksportimise võimalus arvutisse hõlbustab edasist analüüsi ja tulemuste arhiveerimist. Sisseehitatud 1,500 mAh liitium-ioonaku tagab seadme pika tööea ning automaatne oote-režiim pikendab tööaega laadimiste vahel.
Komplekti kuulub
- osilloškop
- P1600 sond
- krokodillklamber
- 3x testiklambrid
- kasutusjuhend
- USB-C laadimiskaabel
- adapter
Osilloškop
| Tootja | Fnirsi |
|---|---|
| mudel | DSO-TC4 |
| Kuva | TFT värviekraan 2.8 tolli |
| Tagasivalgustus | Reguleeritav heledus |
| Toide | USB Type-C (5V/1A) |
| Akk | Liitium-ioon 3.7V, 1500mAh |
| Keeled | 8 keelt (sealhulgas hiina, inglise, saksa, portugali, jaapani, hispaania, korea, vene) |
| Mõõtmed | umbes 90×142×27.5mm |
| Kaal | 186 g |
| Reaalajas proovivõtu kiirus | 48MSa/s |
| Analoogine laius | 10 MHz |
| Sisendtakistus | 1MΩ |
| Coupling mode | AC/DC |
| Testpinget vahemik | Sond 1:1 - 80Vpp (±40V); Sond 10:1 - 800Vpp (±400V) |
| Vertikaalne tundlikkus | 10mV/div-10V/div (X1 vahemik) |
| Vertikaalne nihke | Reguleeritav koos näidikuga |
| Aja alusvahemik | 50ns-20s |
| Triggeri režiimid | Automaatne / Tavaline / Üksik |
| Triggeri tüüp | Tõusva serva, Langeva serva |
| Triggeri taseme | Reguleeritav koos näidikuga |
| Paketi lainekuju külmutamine | Jah (HOLD funktsioon) |
| Automaatne mõõtmine | Max, Min, keskmine, RMS, Vpp, sagedus, periood, täitmise koefitsient (kohustustsükkel) väärtused |
Transistorid
| Diood | Vahemik: Pingelangus |
|---|
