Pārnēsājamais 3-in-1 mini osciloskops FNIRSI DSO-TC4
4037727 DSO-TC4
5907085527192
Piegāde 11-13 d.d.
Viss par produktu

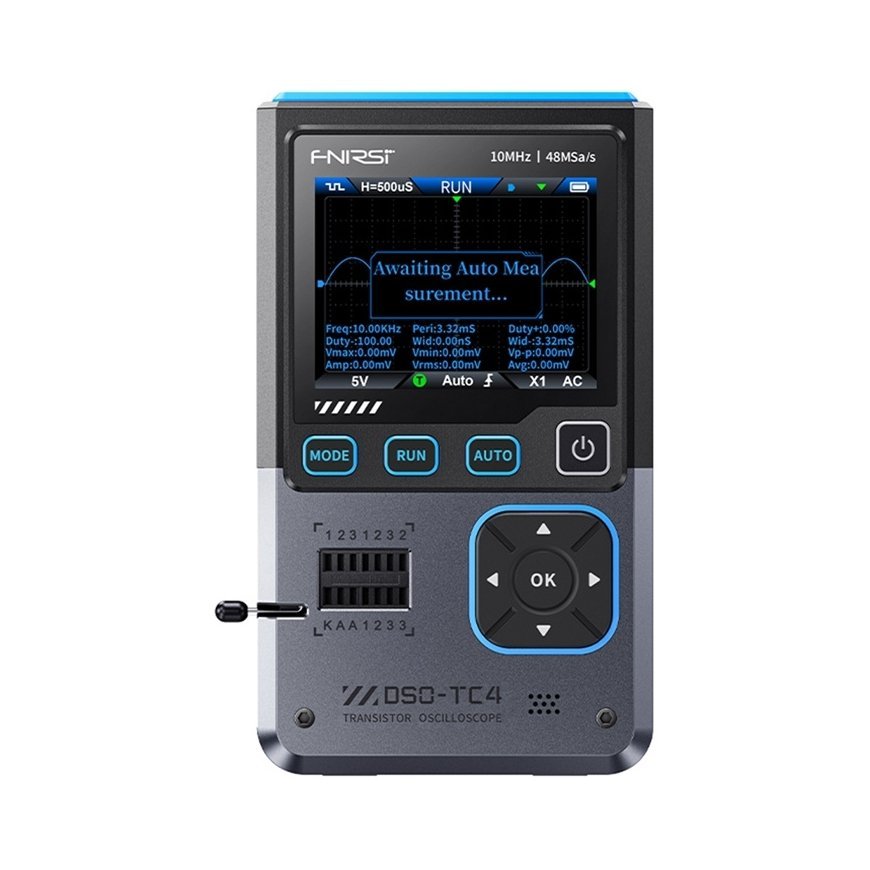

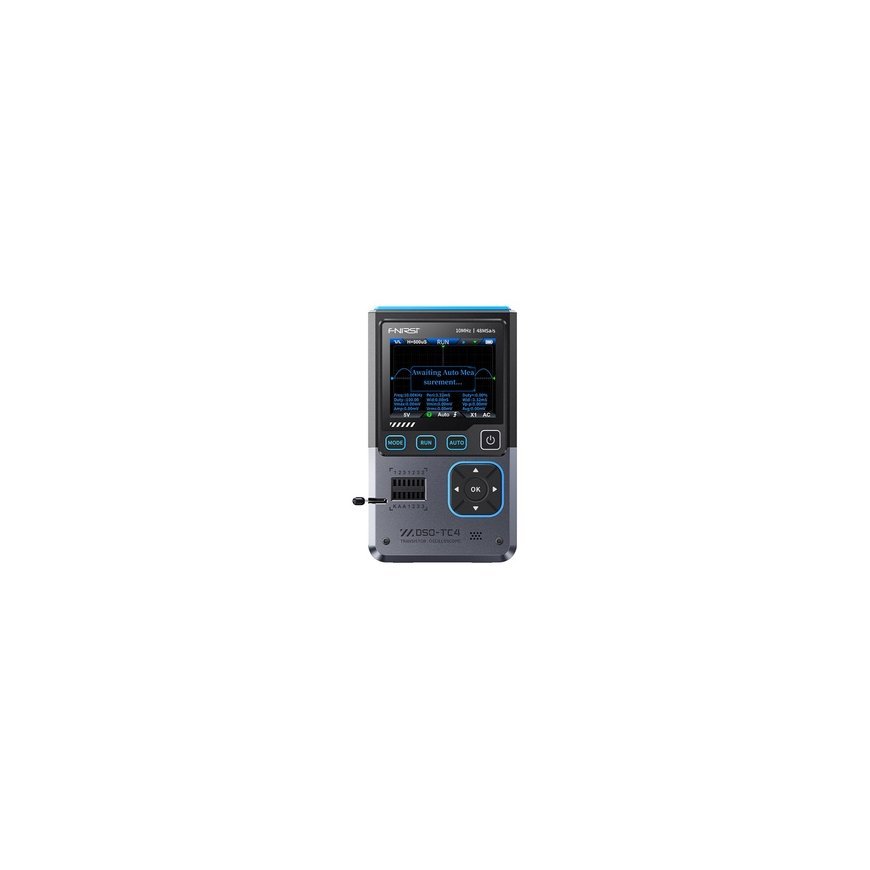

Portatīvais mini 3-in-1 osciloskops FNIRSI DSO-TC4
FNIRSI DSO-TC4 ir ierīce, kas apvieno trīs funkcijas: digitālais osciloskops, elektronisko komponentu pārbaudes rīks un signālu ģenerators. Apvienojot viļņu analīzi ar komponentu atpazīšanu un signālu testēšanas funkcijām, tā būs noderīga servisa lietojumos. Turklāt gudrā Anti-Burn funkcija aizsargā ievades shēmu no bojājumiem, kad mērīšanas zondēs ir nepareizi pieslēgtas. Tas padara iekārtu drošu lietošanai pat mazāk pieredzējušiem lietotājiem.
Mērījumu funkcijas un signālu analīze
Ierīce piedāvā mērījumu joslas platumu līdz 10 MHz un paraugu ņemšanas ātrumu 48 MSa/s. Tā var parādīt viļņus ar augstu detalizāciju un precizitāti, ļaujot reāllaika analīzi sprieguma signāliem. Ar 13 iepriekš noteiktiem viļņiem un frekvencēm intervālā no 0-50 kHz (amplitūda 0.1-3.0V), signālu ģenerators ļauj simulēt dažādas shēmas darbības apstākļus.
Plašas komponentu pārbaudes iespējas
Iebūvētais komponentu pārbaudītājs automātiski atpazīst diodes, tranzistorus (ieskaitot MOSFET), rezistorus, kondensatorus un citus pasīvos un aktīvos komponentus. Ar testēšanas ligzdām un gudro komponentu atklāšanu ir iespējama ātra diagnostika un parametru identificēšana.
Ērta darbība
2.8 collu TFT krāsu ekrāns nodrošina viegli lasāmus datus un grafikus. Lietotāja saskarne atbalsta astoņas valodas, padarot ierīces konfigurāciju vieglu. Kontroles panelis ir veidots ātrai piekļuvei galvenajām funkcijām, piemēram, automātiskajam režīmam, pauzē un režīma maiņai.
Savienojamība un barošana
Osciloskops ir aprīkots ar USB-C portu uzlādēšanai un datu pārraidei. Iespēja eksportēt viļņus uz datoru atvieglo tālāku analīzi un rezultātu arhivēšanu. Iebūvēta 1,500 mAh litija jonu akumulators nodrošina ilgu ierīces darbību, un automātiskā miega režīms pagarina darbības laiku starp uzlādēm.
Iekļauts
- osciloskops
- P1600 zonde
- krokodila skava
- 3x testēšanas āķi
- lietotāja rokasgrāmata
- USB-C uzlādes kabelis
- adapteris
Osciloskops
| Ražotājs | Fnirsi |
|---|---|
| Modelis | DSO-TC4 |
| Displejs | TFT krāsu ekrāns 2.8 collas |
| Apgaismojums | Regulējama spilgtums |
| Barošana | USB Type-C (5V/1A) |
| Akumulators | Litija jons 3.7V, 1500mAh |
| Valodas | 8 valodas (ieskaitot ķīniešu, angļu, vācu, portugāļu, japāņu, spāņu, korejiešu, krievu) |
| Izmēri | aptuveni 90×142×27.5mm |
| Svars | 186 g |
| Reāllaika paraugu ņemšanas ātrums | 48MSa/s |
| Analogais joslas platums | 10 MHz |
| Ievades pretestība | 1MΩ |
| Kopēšanas režīms | AC/DC |
| Pārbaudes sprieguma diapazons | Zonde 1:1 - 80Vpp (±40V); Zonde 10:1 - 800Vpp (±400V) |
| Vertikālā jutība | 10mV/div-10V/div (X1 diapazons) |
| Vertikālais novirze | Regulējams ar indikāciju |
| Laika bāzes diapazons | 50ns-20s |
| Trigera režīmi | Auto / Normāls / Vienreizējs |
| Trigera tips | Augošā mala, Krītošā mala |
| Trigera līmenis | Regulējams ar indikāciju |
| Apturēt viļņu | Jā (HOLD funkcija) |
| Automātiskā mērīšana | Maks., Min., vidējais, RMS, Vpp, frekvence, periods, aizpildīšanas koeficients (darba cikls) vērtības |
Tranzistori
| Diode | Diapazons: Sprieguma kritums |
|---|
