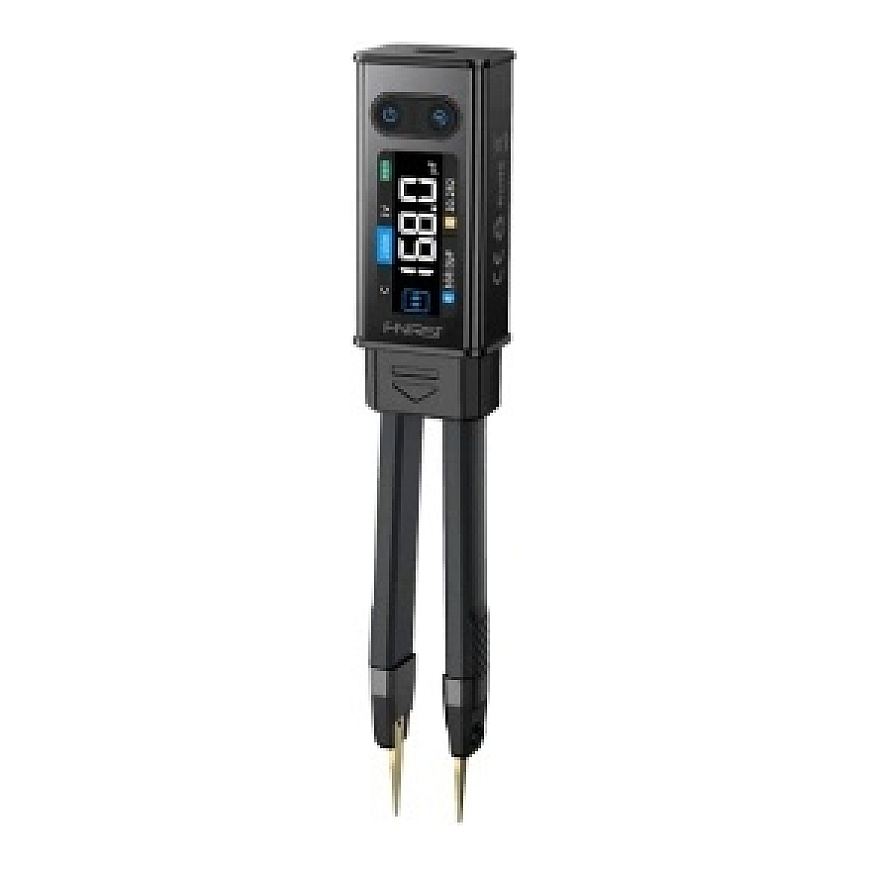

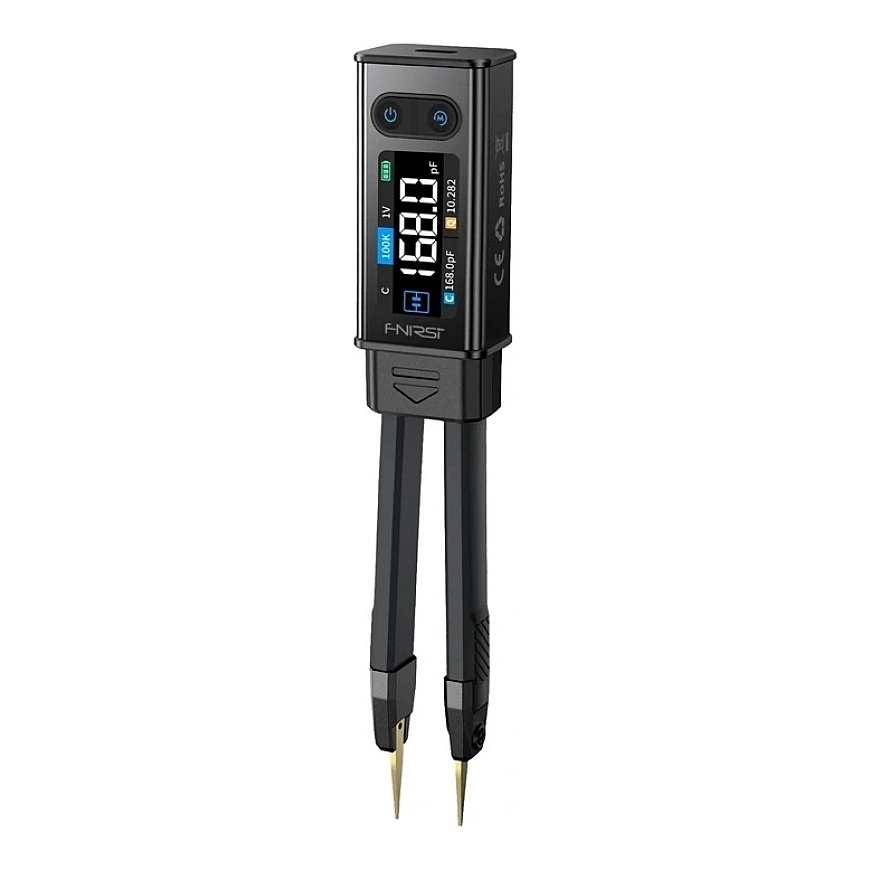

LCR testeris FNIRSI LCR-ST2Plus

FNIRSI LCR-ST2Plus LCR Tester

FNIRSI LCR-ST2Plus leidžia matuoti komponentų elektrinius parametrus ir siūlo platų pritaikymo spektrą tiek įrangos priežiūrai, tiek naujų grandinių projektavimui. Ji siūlo matavimus keliomis dažnių ir bandymo įtampos lygiais, inteligentišką komponentų atpažinimą bei funkcijas, kurios palengvina individualių komponentų ir visų gamybos partijų testavimą. Kompaktiškas, pinceto tipo dizainas, lengvai skaitomas spalvotas ekranas ir iki 3 valandų veikimo laikas vienu įkrovimu daro šį prietaisą idealiu tiek laboratorijos aplinkoje, tiek lauko darbuose.

Platus matavimo diapazonas ir išsamus parametrų analizavimas

FNIRSI LCR-ST2Plus leidžia tiksliai matuoti pasipriešinimą nuo 10 mΩ iki 10 MΩ, talpą nuo 1 pF iki 22 mF, induktyvumą nuo 1 μH iki 10 H, įtampą iki ±30 V ir diodus su teigiama įtampa iki 0.7 V. Be pagrindinių verčių, prietaisas taip pat rodo platų parametrų, apibūdinančių testuojamo komponento elgesį, spektrą, pvz., D, Q, Z, X, θ ir ESR. Tai leidžia daug tiksliau įvertinti komponentų savybes ir jų tinkamumą specifiniams pritaikymams, nesukuriant poreikio naudoti kelis skirtingus matavimo prietaisus.

Lankstūs nustatymai, kad būtų pasiekta dar didesnė tikslumo

Testeris siūlo penkis matavimo dažnius (100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz), leidžiančius pasirinkti optimalias testavimo sąlygas testuojamo komponento tipui. Taip pat yra keturi RMS bandymo įtampos lygiai (0.1 V, 0.3 V, 0.6 V ir 1.0 V), leidžiantys padidinti matavimų stabilumą ir tikslumą įvairiems komponentams. Papildomas privalumas yra lygiagrečių ir serijinių jungčių ekvivalentinių verčių, rodomų tuo pačiu metu, rodymas, kas minimalizuoja parazito parametrų poveikį ir pagerina matavimo tikslumą testuojant rezistorius, induktorius ir kondensatorius.

Išmaniosios funkcijos kasdieniam darbui palengvinti

LCR-ST2Plus yra aprūpintas viso dažnio skenavimo režimu nuo 100 Hz iki 100 kHz, kuris leidžia analizuoti testuojamo komponento dažnio atsaką vienu komanda. Išmanioji rūšiavimo funkcija automatiškai palygina rezultatus su iš anksto nustatytomis nominaliomis vertėmis ir tolerancijomis, iš karto klasifikuodama komponentus kaip tinkamus arba netinkamus. Šis sprendimas žymiai pagreitina didesnių komponentų partijų testavimą ir sumažina klaidų riziką.

Pati patogus komponentų testavimas

Prietaisas sukurtas įvairių tipų komponentams. Komplekte yra tiesios ir lenktos pinceto tipo testavimo zondai, kurie palengvina mažų SMD komponentų tvarkymą. Didesniems komponentams ir per skylę montuojamiems komponentams pateiktas kabelis su Kelvin klinču, naudojant keturių laidų matavimo metodą, užtikrinantį didelį tikslumą. Testeriai automatiškai atpažįsta rezistorius, kondensatorius ir induktorius, tuo pačiu metu rodydami du svarbiausius testuojamo komponento parametrus ekrane. Taip pat turite prieigą prie HOLD, Max ir Min funkcijų, taip pat galimybę pritaikyti sistemos nustatymus pagal savo pageidavimus.

Lengvai skaitomas ekranas ir ergonomiškas dizainas

1.47 colio HD spalvotas ekranas suteikia aiškią matavimo rezultatų prezentaciją, todėl lengva skaityti duomenis tiek dirbtuvėse, tiek lauke. Automatinis ekrano pasukimas pritaiko, kaip laikote prietaisą, užtikrinant patogų naudojimą tiek dešiniarankiams, tiek kairiarankiams. Prietaisas aprūpintas magnetine tvirtinimo sistema lengvam laikymui ir greitam prieigai dirbant.

Mobilumas, saugumas ir paruoštumas naudoti

Kompaktiškas pinceto tipo korpusas leidžia testerį lengvai sutalpinti kišenėje ar darbo įrankių krepšyje, todėl jis visada po ranka. Integruota 300 mAh ličio baterija užtikrina iki 3 valandų nepertraukiamo veikimo, o modernus USB-C prievadas leidžia patogiai įkrauti. Prietaisas taip pat palaiko įtampos matavimą iki ±30 V ir yra aprūpintas saugos funkcijomis, kurios pagerina testavimo saugumą, leidžiančios patogiai dirbti su platų elektroninių komponentų spektru.

Įrašyta

• LCR testeris
• laikymo dėžė
• lenktas zondas
• trumpinimo plokštelė
• duomenų kabelis
• Kelvino spaustukas
• vartotojo vadovas
