LCR tests FNIRSI LCR-ST2Plus

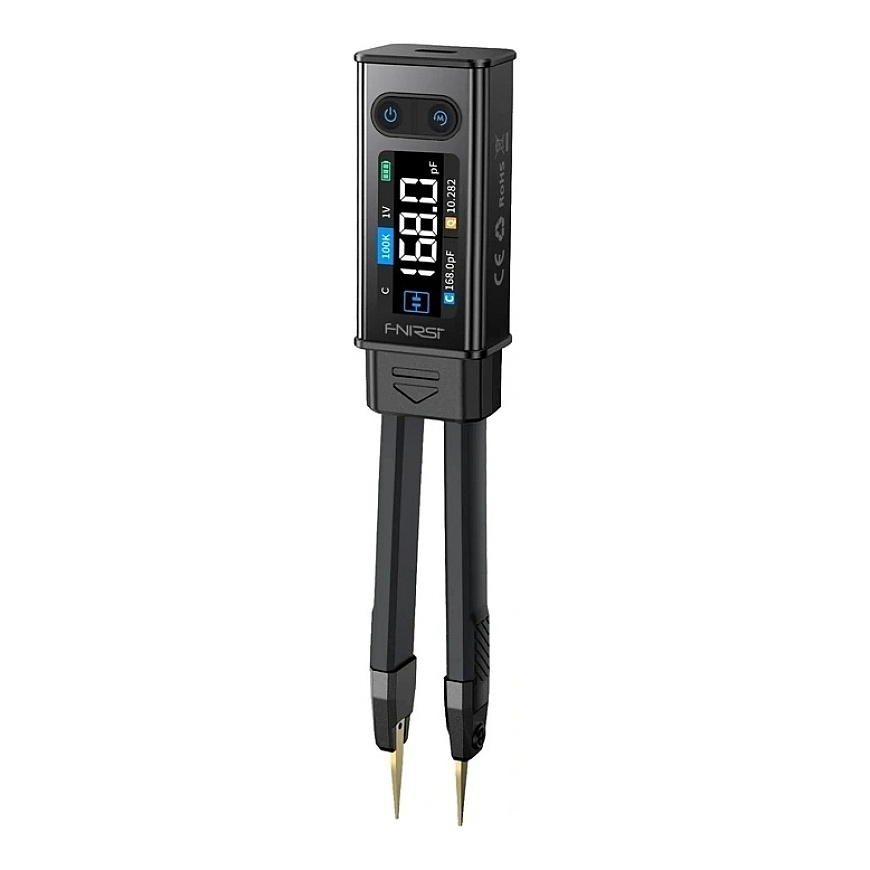

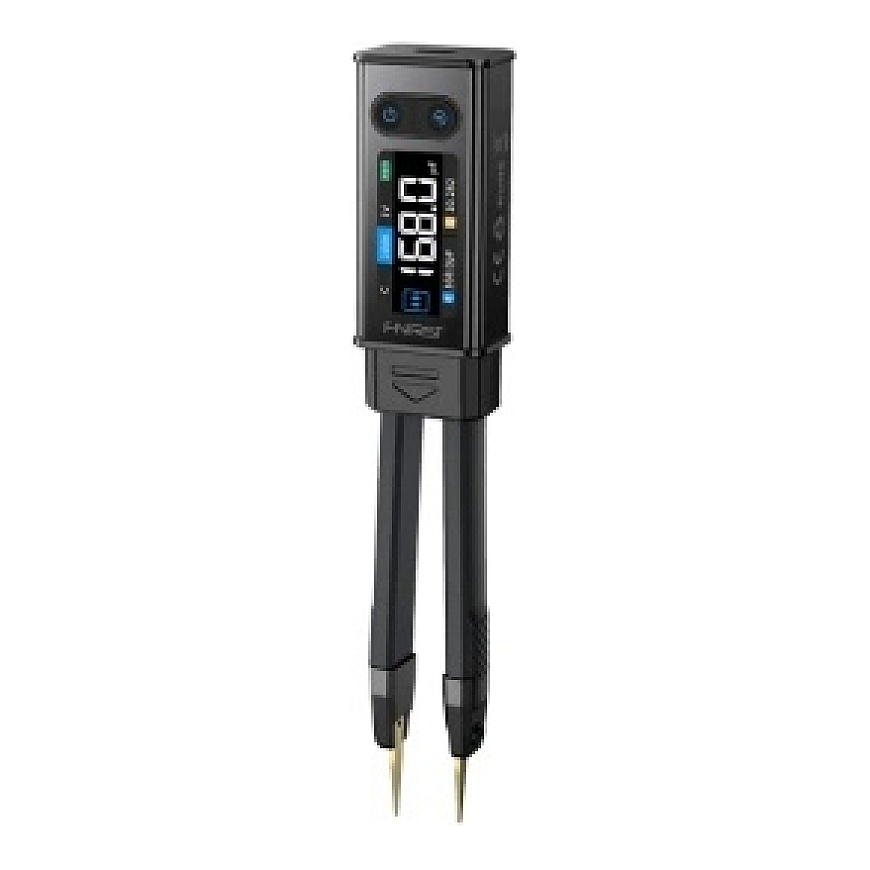

FNIRSI LCR-ST2Plus LCR Tester

FNIRSI LCR-ST2Plus ļauj mērīt elektriskos parametrus komponentiem un piedāvā plašu pielietojumu klāstu gan iekārtu apkopei, gan jaunu ķēžu projektēšanai. Tas nodrošina mērījumus vairākās frekvencēs un pārbaudes sprieguma līmeņos, inteliģentu komponentu atpazīšanu un iezīmes, kas atvieglo atsevišķu komponentu un visu ražošanas partiju testēšanu. Tā kompaktais, pincetes līdzīgais dizains, viegli lasāmā krāsu displejs un līdz 3 stundu darbība ar vienu uzlādi padara ierīci ideālu gan laboratorijas apstākļiem, gan lauka darbam.

Plašs mērījumu diapazons un visaptveroša parametru analīze

FNIRSI LCR-ST2Plus ļauj precīzi mērīt pretestību diapazonā no 10 mΩ līdz 10 MΩ, kapacitāti no 1 pF līdz 22 mF, induktivitāti no 1 μH līdz 10 H, spriegumu līdz ±30 V un diodes ar uz priekšu spriegumu līdz 0.7 V. Papildus pamata vērtībām ierīce attēlo arī virkni parametru, kas raksturo testētā komponenta uzvedību, piemēram, D, Q, Z, X, θ un ESR. Tas ļauj daudz precīzāk novērtēt komponentu īpašības un to piemērotību konkrētām lietojumprogrammām, neizmantojot vairākus dažādus mērīšanas rīkus.

Elastīgas iestatīšanas vēl lielākai precizitātei

Mērītājs piedāvā piecas mērīšanas frekvences (100 Hz, 120 Hz, 1 kHz, 10 kHz un 100 kHz), ļaujot izvēlēties optimālos pārbaudes apstākļus testētā komponenta veidam. Pieejami arī četri RMS pārbaudes sprieguma līmeņi (0.1 V, 0.3 V, 0.6 V un 1.0 V), ļaujot palielināt mērījumu stabilitāti un precizitāti dažādiem komponentiem. Papildu priekšrocība ir vienlaicīga ekvivalentu vērtību attēlošana sērijas un paralēlajās pievienošanās shēmās, kas samazina parazītu parametru ietekmi un uzlabo mērījumu precizitāti, testējot rezistorus, induktorus un kondensatorus.

Inteliģentas funkcijas, lai atvieglotu ikdienas darbu

LCR-ST2Plus ir aprīkots ar pilnu frekvenču skenēšanas režīmu no 100 Hz līdz 100 kHz, kas ļauj analizēt testētā komponenta frekvences reakciju ar vienu komandu. Inteliģentā šķirošanas funkcija automātiski salīdzina rezultātus ar iepriekš noteiktām nominālvērtībām un tolerancēm, nekavējoties klasificējot komponentus kā izturējušus vai neizturējušus. Šis risinājums būtiski paātrina lielāku komponentu partiju testēšanu un samazina kļūdu risku.

Ērta komponentu testēšana

Ierīce ir izstrādāta tā, lai izstrādātu dažāda veida komponentiem. Komplektā iekļauti taisni un izliekti pincetes tipa testēšanas zondi, kas atvieglo mazo SMD komponentu apstrādi. Lielākiem komponentiem un caurcaurlaidīgiem komponentiem ir nodrošināts vads ar Kelvin klipu, izmantojot četru vadu mērīšanas metodi, kas nodrošina augstu precizitāti. Mērītājs automātiski atpazīst rezistorus, kondensatorus un induktorus un vienlaikus attēlo divus svarīgākos testētā komponenta parametrus uz ekrāna. Jums ir pieejami arī HOLD, Max un Min funkcijas, kā arī iespēja pielāgot sistēmas iestatījumus pēc jūsu vēlmēm.

Viegli lasāms ekrāns un ergonomisks dizains

1.47 collu HD krāsu displejs nodrošina skaidru mērījumu rezultātu prezentāciju, padarot datus viegli lasāmus gan darbnīcā, gan lauka apstākļos. Automātiskā ekrāna pagriešana pielāgojas tam, kā jūs turiet ierīci, nodrošinot ērtu lietošanu gan labročiem, gan kreisročiem. Ierīce ir aprīkota ar magnētu piestiprināšanai, kas atvieglo glabāšanu un ātru piekļuvi darba laikā.

Mobilitāte, drošība un gatavība lietošanai

Kompaktā, pincetes stila korpuss nozīmē, ka mērītājs viegli iederas kabatā vai instrumentu somā, tāpēc tas vienmēr ir pa rokai. Iebūvētā 300 mAh litija akumulators nodrošina līdz aptuveni 3 stundu nepārtrauktu darbību, un modernais USB-C ports ļauj ērti uzlādēt. Ierīce arī atbalsta sprieguma mērījumu līdz ±30 V un ir aprīkota ar drošības funkcijām, kas uzlabo veiktajiem testiem, ļaujot komfortabli strādāt ar plašu elektronisko komponentu klāstu.

Iekļauts

• LCR testers
• uzglabāšanas kaste
• izliektā zonde
• īsinātāja plate
• datu kabelis
• Kelvin klipa vads
• lietotāja rokasgrāmata
