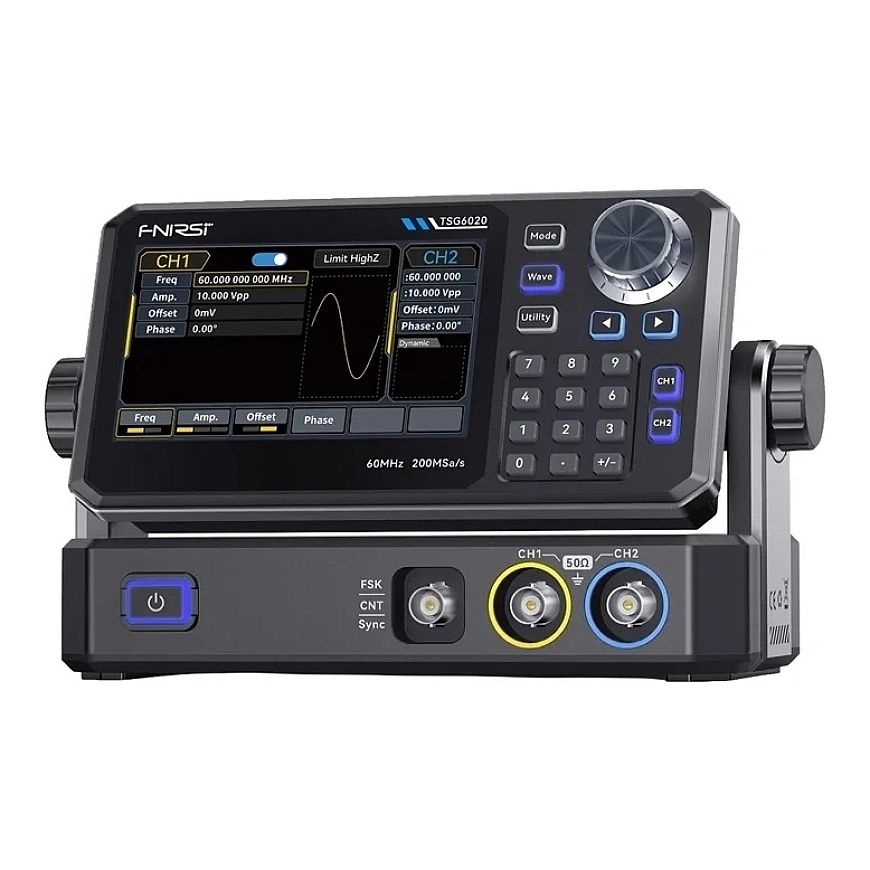

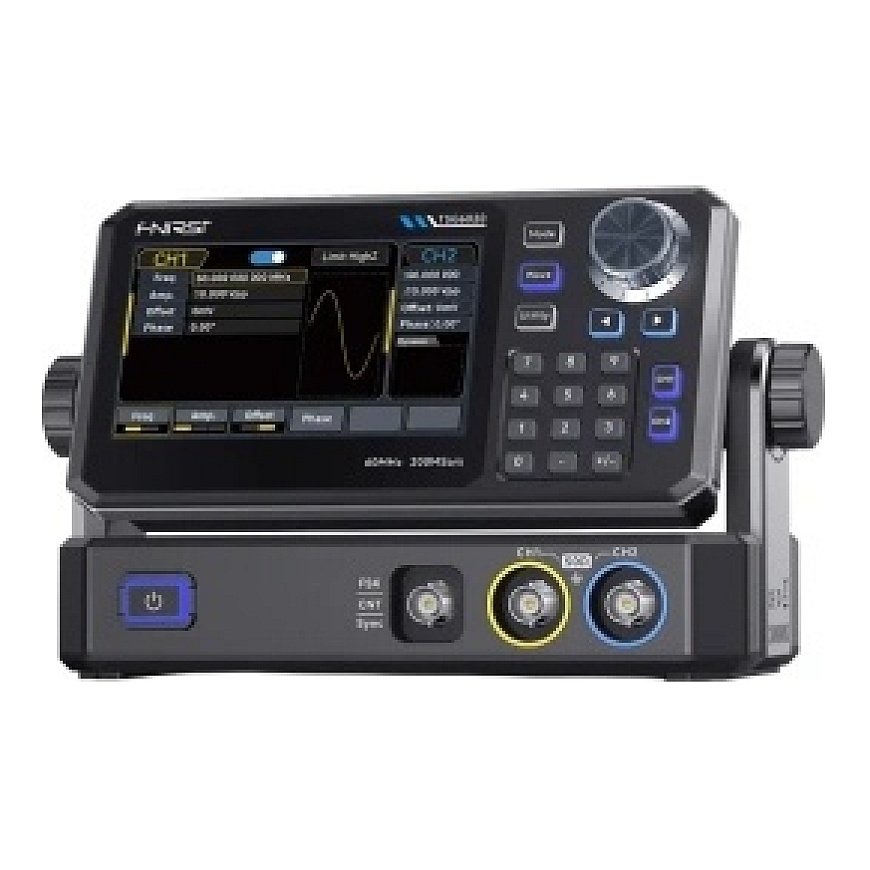

Kaištingos signalų generavimas, platus konfigūracijos parinkčių spektras ir pažangios matavimo funkcijos daro FNIRSI TSG6020 idealų naudoti laboratorijose, taip pat aptarnavimo darbams ir elektroninių grandinių projektavimui. Jo dviejų kanalų dizainas, išėjimo dažnis iki 60 mHz ir 200 MSa/s mėginių ėmimo greitis su 14 bitų raiška užtikrina tikslų bangos formų atkurdinimą ir aukštą veikimo tikslumą. Generatorius palaiko daugybę moduliacijų tipų, leidžia kurti savo savavališkas bangų formas ir siūlo dažnio perjungimo funkciją bei integruotą dažnio skaitiklį. Intuityvus jutiklinis ekranas, greitas prieigos prie išsaugotų nustatymų galimybė ir tvirta konstrukcija užtikrina, kad įrenginys išlieka lengvai naudojamas net intensyvaus ir ilgalaikio veikimo metu.

Aukštos kokybės generuojami signalai

FNIRSI TSG6020 turi du nepriklausomus išėjimo kanalus, leidžiančius jam generuoti du skirtingus signalus vienu metu ir patogiai atlikti sudėtingesnius testus bei analizę. Generatorius siūlo išėjimo dažnį iki 60 mHz, o dėka 200 MSa/s mėginių ėmimo greičio ir 14 bitų vertikalios raiškos, jis užtikrina labai tikslų bangos formų atkurdinimą su minimaliu iškraipymu. Išėjimo įtampos diapazonas buvo optimizuotas įvairioms apkrovų konfigūracijoms—nuo 2 mVpp iki 20 Vpp esant dideliam impedancei dažniams mažesniems nei 10 mHz, nuo 2 mVpp iki 10 Vpp virš 10 mHz, taip pat nuo 1 mVpp iki 10 Vpp ir nuo 1 mVpp iki 5 Vpp su 50 Ω apkrova. Šis lankstumas leidžia įrenginiui būti naudojamam daugelyje reikalaujančių laboratorinių ir projektavimo taikymų.

Standartinės bangų formos ir pažangios moduliacijos

Generatorius palaiko visas dažnai naudojamas bangų formas, tokias kaip sinusinė, stačioji, dantyta, impulsinė, triukšmo ir DC. Be iš anksto nustatytų bangų formų, jis leidžia atkurti savo savavališkas bangų formas naudojant taškų metodą, užtikrinant, kad visi bangos formų detalės būtų išsaugoti. VeriPoint technologija naudoja mėginių ėmimo greitį nuo 1 µSa/s iki 200 MSa/s ir labai mažą drebėjimą, mažesnį nei 200 ps, užtikrindama tikslią net ir sudėtingiausių signalo formų atkūrimą. Įrenginys taip pat palaiko šešis moduliacijos tipus (AM, FM, PM, FSK, ASK ir PSK), todėl jis idealus skaitmeninių komunikacijų grandinių ir radijo sistemų testavimui.

Dar didesnis tikslumas

ZeroSurge technologija ženkliai sumažina perteklių kvadratiniuose, impulsiniuose ir dantytuose signaluose. Perteklius neviršija 1%, o kėlimo ir kritimo laikai yra maksimaliai 13,5 ns, užtikrindami aštrius kraštus ir labai didelį generuojamų bangų formų tikslumą. Generatorius taip pat turi septynženklį dažnio skaitiklį, kuris matuoja dažnį, periodą ir užduoties ciklą TTL lygio signalams 100 mHz iki 100 mHz diapazone su ±51 ppm tikslumu. Aukštą signalo kokybę taip pat patvirtina tokie parametriai kaip mažas fazės triukšmo lygis iki -125 dBc/Hz 10 mHz (10 kHz poslinkis) ir harmoninis iškraipymas žemiau -40 dBc 30-60 mHz diapazone.

Dažnio perjungimas ir vartotojui patogus veikimas

FNIRSI TSG6020 siūlo dažnio perjungimą tiek linijiniu, tiek logaritminiu režimais. Perjungimo laikas gali būti reguliuojamas nuo 1 ms iki 500 s su ±0.1% tikslumu, kas palengvina, be kita ko, filtrų charakteristikų analizę ir įvairių elektroninių grandinių atsako testavimą. Veikimas palengvinamas naudojant 4,3 colių spalvotą TFT-LCD jutiklinį ekraną, kuris veikia kartu su tradiciniais fiziniais mygtukais. Ekrane rodomas realaus laiko peržiūra generuojamos bangos formos ir svarbiausių veikimo parametrų, leidžiant greitai patikrinti nustatymus ir atlikti reikiamus pakeitimus.

Stabili veikla net ir ilgos trukmės testų metu

Generatorius sukurtas patikimai veikti intensyvaus naudojimo metu. Efektyvus šilumos šalinimas užtikrinamas naudojant aliuminio šilumos išsklaidytuvą, palaikomą tylos ventiliatoriaus, kuris palaiko tinkamą komponentų temperatūrą net ir po daugelio valandų veikimo. Dizainas taip pat apima išėjimo kanalo apsaugą, izoliaciją ir žemės apsaugą, o TTL suderinamas sinchronizavimo išėjimas padidina integravimo galimybes su kitais matavimo prietaisais. Neveikiančioji atmintis leidžia saugoti iki 24 individualių savavališkų bangų formų, kurias galima greitai atkurti be poreikio konfigūruoti iš naujo. Generatorius taip pat palaiko kelis veikimo režimus, įskaitant nuolatinį, vartojimo, moduliacijos ir perjungimo režimus, užtikrinančius didelį lankstumą net ir sudėtingų testų sureguliuojant.

Rinkinys apima

• funkcinis generatorius
• įkrovimo adapteris
• Type-C įkrovimo laidas
• duomenų laidas
• matavimo laidas
• aligatoriniai spaustuvai
• vartotojo vadovas
