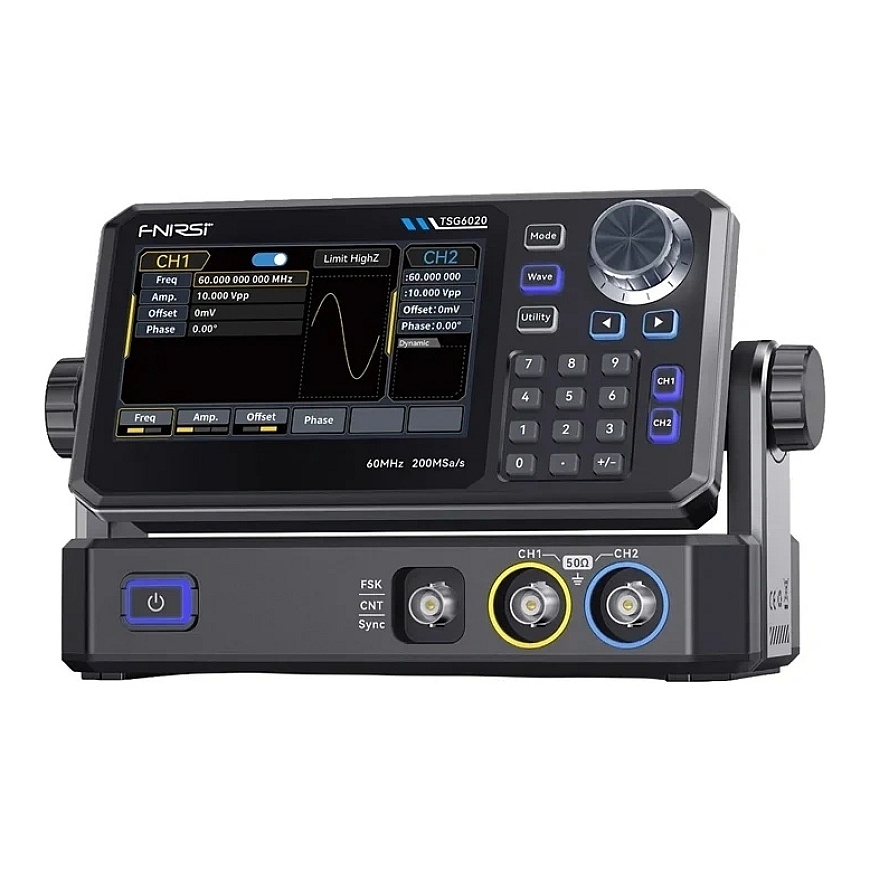

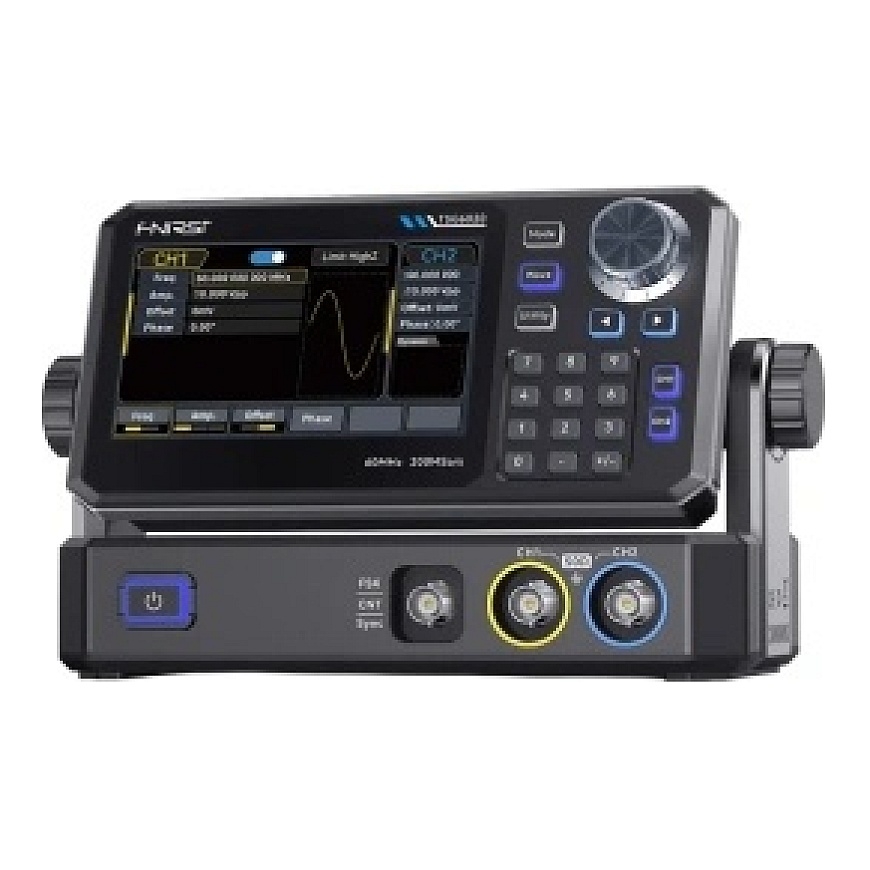

Tarkka signaaligenerointi, laajat konfigurointivaihtoehdot ja kehittyneet mittausominaisuudet tekevät FNIRSI TSG6020:sta ihanteellisen käytettäväksi laboratorioissa sekä huoltotöissä ja elektronisten piirikuvien suunnittelussa. Sen kaksoiskanavainen rakenne, ulostuloalue jopa 60 mHz ja näytteenottotaajuus 200 MSa/s 14-bittisellä tarkkuudella varmistavat uskollisen aallonmuodon toistamisen ja korkean toiminnallisen tarkkuuden. Generaattori tukee monia erilaisia modulointimuotoja, antaa mahdollisuuden luoda omia satunnaisia aallonmuotoja, ja tarjoaa taajuuden skannaus-toiminnon sekä sisäänrakennetun taajuuslaskurin. Intuitiivinen kosketusnäyttö, nopea pääsy tallennettuihin asetuksiin ja kestävä rakenne varmistavat, että laite pysyy helppokäyttöisenä jopa intensiivisessä ja pitkissä käyttötilanteissa.

Korkealaatuiset generaattorin signaalit

FNIRSI TSG6020 on varustettu kahdella itsenäisellä ulostulokanavalla, mikä mahdollistaa kahden erilaisen signaalin tuottamisen samanaikaisesti ja kätevän tavan suorittaa edistyneempiä testejä ja analyysejä. Generaattori tarjoaa ulostuloalueen jopa 60 mHz, ja näytteenottotaajuuden 200 MSa/s ja 14-bittisen pystytarkkuuden ansiosta se varmistaa erittäin tarkan aallonmuodon toistamisen vähäisellä vääristymällä. Ulostulojännitealue on optimoitu eri kuormituskonfiguraatioille – 2 mVpp:stä 20 Vpp:iin korkeassa impedanssissa taajuuksilla alle 10 mHz, 2 mVpp:stä 10 Vpp:iin yli 10 mHz:llä, sekä 1 mVpp:stä 10 Vpp:iin ja 1 mVpp:stä 5 Vpp:iin 50 Ω kuormassa. Tämä joustavuus mahdollistaa laitteen käytön monissa vaativissa laboratoriotöissä ja suunnitteluissa.

Standardi aallonmuodot ja edistyneet moduloinnit

Generaattori tukee kaikkia yleisesti käytettyjä aallonmuotoja, kuten sinimuotoiset, neliö, saha-aalto, pulssi, kohina ja tasajännite. Määriteltyjen aallonmuotojen lisäksi se antaa mahdollisuuden toistaa omia satunnaisia aallonmuotoja piste-piste-menetelmällä, varmistaen, että kaikki aallonmuodon yksityiskohdat säilyvät. VeriPoint-teknologia käyttää näytteenottotaajuutta, joka vaihtelee yhdestä µSa/s 200 MSa/s:iin ja erittäin alhaista tärinää alle 200 ps, varmistaen tarkan toiston jopa kaikkein monimutkaisimmista signaalimuodoista. Laite tukee myös kuutta eri modulointimuotoa (AM, FM, PM, FSK, ASK ja PSK), mikä tekee siitä ihanteellisen digitaalisten viestintäpiirien ja radiojärjestelmien testaukseen.

Entistä suurempi tarkkuus

ZeroSurge-teknologia vähentää merkittävästi ylimenon astetta neliö-, pulssi- ja saha-aaltosignaalissa. Ylimeno ei ylitä 1%, ja nousu- ja laskuaika ovat enintään 13,5 ns, mikä tuottaa teräviä reunoja ja erittäin korkeaa tarkkuutta tuotetuissa aallonmuodoissa. Generaattorissa on myös seitsemän numeroinen taajuuslaskuri, joka mittaa TTL-tasoisignaalien taajuuden, jakson ja työsyklin 100 mHz:stä 100 mHz:iin tarkkuudella ±51 ppm. Korkea signaalin laatu vahvistuu myös parametreilla, jotka sisältävät alhaisen vaiheen kohinan tason jopa -125 dBc/Hz 10 mHz:llä (10 kHz:n poikkeama) ja harmonisen vääristymän alle -40 dBc 30:stä 60 mHz:iin.

Taajuuden skannaus ja käyttäjäystävällinen toiminta

FNIRSI TSG6020 tarjoaa taajuuden skannausta sekä lineaarisessa että logaritmisessa tilassa. Skannausaikaa voidaan säätää 1 ms:stä 500 s:iin tarkkuudella ±0.1%, joka helpottaa muun muassa suodatinominaisuuksien analysointia ja erilaisten elektronisten piirien vasteen testaamista. Toiminta sujuvoitetaan 4.3 tuuman värillisen TFT-LCD-kosketusnäytön avulla, joka toimii yhdessä perinteisten fyysisten painikkeiden kanssa. Näyttö näyttää reaaliaikaisen esikatselun generaattorin aallonmuodosta ja keskeisistä käyttöparametreista, jolloin voit nopeasti tarkistaa asetukset ja tehdä tarvittavat säädöt.

Vakaa toiminta jopa pitkäaikaisissa testeissä

Generaattori on suunniteltu luotettavaan toimintaan intensiivisessä käytössä. Tehokas lämmönpoisto varmistetaan alumiinisen jäähdytyslevyn ansiosta, jota tukee hiljainen tuuletin, joka ylläpitää komponenttien oikeaa lämpötilaa jopa pitkien käyttöjaksojen aikana. Rakenne sisältää myös ulostulokanavan suojan, eristyksen ja maasuojaus, kun taas TTL-yhteensopiva synkronointilähtö parantaa integrointimahdollisuuksia muiden mittauslaitteiden kanssa. Pysyvä muisti mahdollistaa jopa 24 mukautetun satunnaisen aallonmuodon tallentamisen, joita voidaan heti palauttaa ilman uudelleenkonfigurointia. Generaattori tukee myös useita käyttötiloja, mukaan lukien jatkuva, portittava, modulointi ja skannaustilat, mikä tarjoaa suuren joustavuuden jopa monimutkaisten testipenkkejen asettamisessa.

Pakettiin sisältyy

• toimintageneraattori
• latausadapteri
• Type-C-latausjohto
• tietojohdot
• mittausjohto
• alligaattoriklipit
• käyttäjän opas
