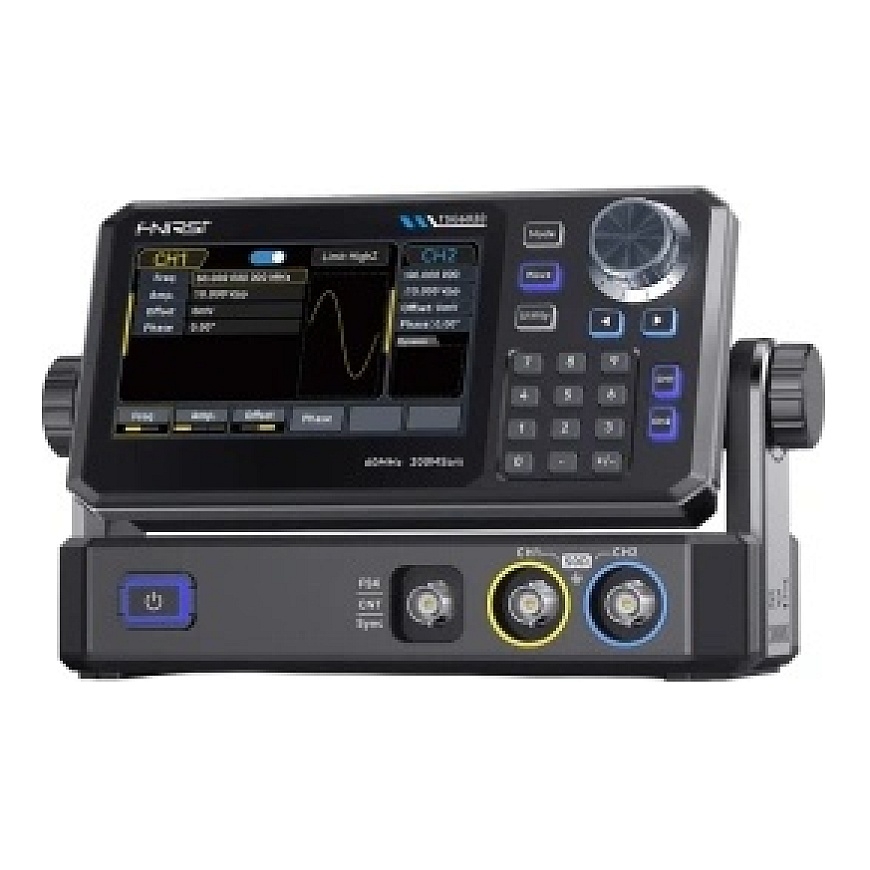

FNIRSI TSG3020 Funkcinis Generatoriuss

FNIRSI TSG3020 Funkcinis generatorius

FNIRSI TSG3020 sujungia aukštą signalo generavimo tikslumą su intuityviu valdymu, todėl jis idealiai tinka laboratorijoms, dirbtuvėms ir lauko darbams. Jo dvigubo kanalo dizainas, išėjimo dažnis iki 60 MHz, 200 MSa/s mėginių ėmimo dažnis ir 14 bitų raiška leidžia generuoti aukštos kokybės signalus su minimaliu iškraipymu. Įrenginys siūlo platų standartinių ir savarankiškų bangų formų pasirinkimą, palaiko šešis moduliavimo tipus ir dažnio skenavimo funkciją, o integruotas dažnio skaitiklis dar labiau išplečia jo matavimo galimybes. Komplektą papildo aiškus lietimui jautrus ekranas, pažangios signalų kokybės gerinimo technologijos ir tvirtas dizainas, sukurtas intensyviam naudojimui.

Dvi nepriklausomos kanalo

Generatorius aprūpintas dviem nepriklausomais išėjimo kanalais, leidžiančiais vienu metu generuoti du skirtingus signalus ir palengvinančiais sudėtingesnius matavimus. Maksimalus išėjimo dažnis yra 60 MHz, o amplitudės diapazonas buvo optimizuotas įvairioms apkrovoms ir dažnių konfigūracijoms. Aukštos impedancijos atveju diapazonas svyruoja nuo 2 mVpp iki 20 Vpp dažniuose žemiau 10 MHz ir nuo 2 mVpp iki 10 Vpp virš 10 MHz. Su 50 Ω apkrova generatorius suteikia diapazoną nuo 1 mVpp iki 10 Vpp žemiau 10 MHz ir nuo 1 mVpp iki 5 Vpp dažniuose, viršijančiuose 10 MHz. 200 MSa/s mėginių ėmimo dažnis ir 14 bitų vertikalioji raiška užtikrina tikslią bangos formos atkūrimą, išlaikant smulkiausius detalius ir labai mažus iškraipymus.

Standartinės ir savarankiškos bangų formos

TSG3020 generuoja dažniausiai naudojamas bangų formas, tokias kaip sinusoidinė, kvadratinė, rampinė (dantyta), impulsinė, triukšminga ir nuolatinė srovė. Jis taip pat palaiko savarankiškas bangų formas, sukurtas taškas po taško, leidžiančias tiksliai atkurti net labai sudėtingus signalus. VeriPoint technologija leidžia generuoti savarankiškas bangų formas su mėginių ėmimo dažniu nuo 1 µSa/s iki 200 MSa/s, išlaikant visą signalo detalumą ir labai mažą dreifą žemiau 200 ps. ZeroSurge technologija užtikrina aukščiausią kvadratinių, impulso ir dantytų bangų formų kokybę, ribodama peršokimą iki 1% maksimumo ir teikdama labai trumpus kilimo ir kritimo laikus, iki 13,5 ns. Rezultatas – ryškūs kraštai ir didesnis tikslumas testuojant elektroninius grandynus.

Pažangus moduliavimas

Generatorius palaiko šešis moduliavimo tipus (AM, FM, PM, FSK, ASK ir PSK), todėl jis idealiai tinka testuoti skaitmeninių komunikacijos sistemų ir radijo įrenginių veikimą. Dažnio skenavimo funkcija veikia linijiniu arba logaritminių režimu, o skenavimo laikas gali būti reguliuojamas nuo 1 ms iki 500 s su ±0,1% tikslumu. Šios galimybės leidžia patogiai analizuoti filtrų charakteristikas ir sistemų, esančių bandymo metu, dažnio atsaką. Integruotas 7 skaitmenų dažnio skaitiklis palaiko TTL signalus diapazone nuo 100 mHz iki 100 MHz, matuodamas dažnį, periodą ir impulso ciklą su ±51 ppm tikslumu.

Patogus valdymas kiekvienai užduočiai

FNIRSI TSG3020 užtikrina labai aukštą signalo kokybę net ir reikalaujančiose taikymo srityse. Jis siūlo amplitudę, svyruojančią nuo 1 mVpp iki 10 Vpp esant 50 Ω apkrovai, fazės triukšmą, nesiekiančiu -125 dBc/Hz esant 10 MHz ir 10 kHz nukrypimui, ir harmoninį iškraipymą žemiau -40 dBc 30–60 MHz diapazone. Įrenginys yra lengvai valdomas, dėka 4,3 colių spalvoto TFT-LCD lietimui jautraus ekrano, palaikomo fizinių mygtukų, leidžiančių greitai keisti parametrus. Veikimo metu ekrane rodomas bangų formų peržiūra ir generatoriaus dabartinė būsena, kas palengvina visų nustatymų konfigūraciją ir stebėjimą.

Plateus konfigūravimo variantai

Generatorius aprūpintas išsamia išėjimo apsaugos funkcijomis, įskaitant kanalų izoliaciją, apsaugą nuo žemės ir TTL suderinamą sinchronizavimo išėjimą, užtikrinančią saugų ir stabilią veiklą net ir reikalaujančiomis sąlygomis. Efektyvi aušinimo sistema su aliuminio šilumnešiu ir tylus ventiliatorius palaiko optimalią temperatūrą, užtikrindami stabilų įrenginio veikimą ilgalaikio naudojimo metu. Nelaidi atmintis leidžia išsaugoti iki 24 savarankiškų bangų formų ir iš karto jas atkurti be papildomos konfigūracijos. TSG3020 palaiko nuolatinio veikimo režimą, gated output, moduliavimą ir skenavimo funkciją, teikdama didelę lankstumą kuriant matavimo konfigūracijas ir automatinio bandymo sistemas.

Komplekte yra

• funkcinis generatorius
• įkrovimo adapteris
• Type-C įkrovimo laidas
• duomenų laidas
• matavimo laidas
• ėduonis
• vartotojo vadovas
