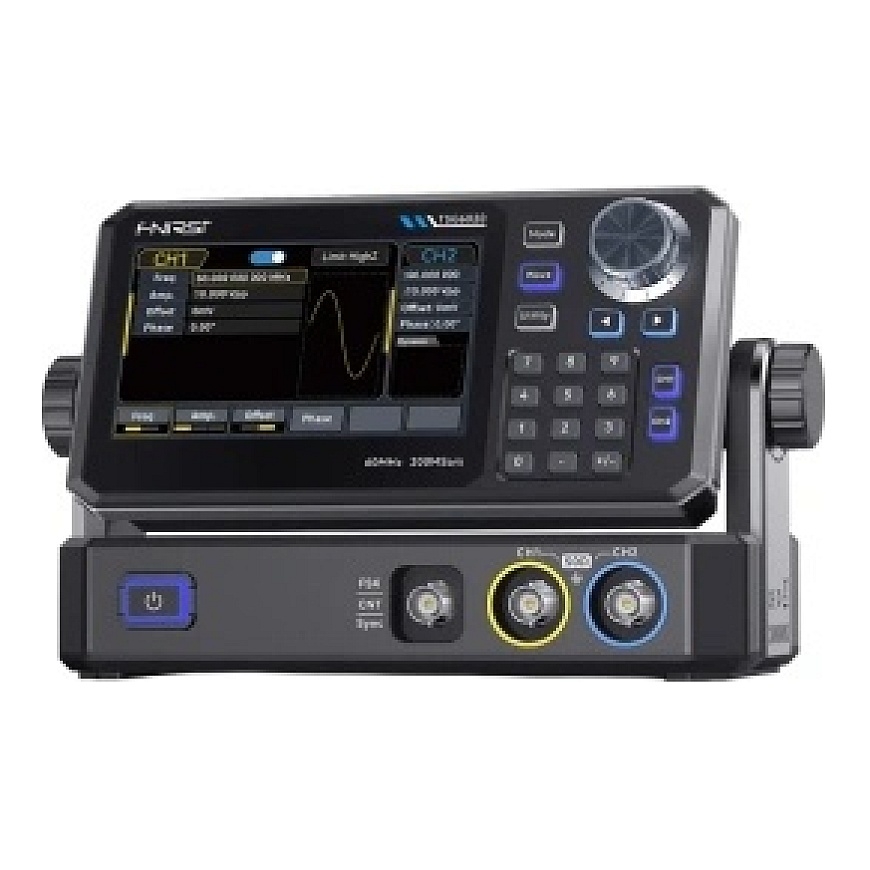

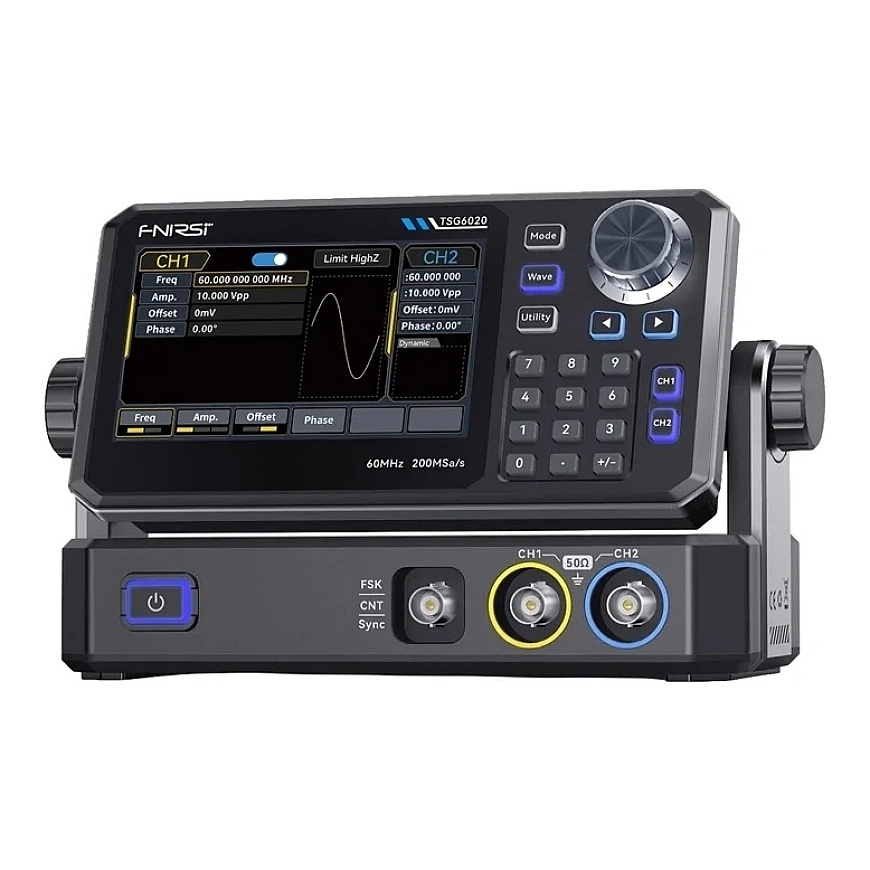

FNIRSI TSG3020 Funktiosignaali Generaattori

FNIRSI TSG3020 Toimintageneraattori

FNIRSI TSG3020 yhdistää korkean signaaligeneroinnin tarkkuuden intuitiiviseen käyttöön, mikä tekee siitä erinomaisen laboratorion, työpajojen ja kentän käyttöön. Sen kaksoiskanavainen suunnittelu, enimmäislähtötaajuus jopa 60 MHz, 200 MSa/s näytteenottotaajuus ja 14-bittinen resoluutio mahdollistavat laadukkaiden signaalien tuottamisen minimaalista vääristymää käyttäen. Laite tarjoaa laajan valikoiman standardeja ja satunnaisia aaltomuotoja, tukee kuutta modulaatiotyyppiä ja taajuuden skannaustoimintoa, ja sisäänrakennettu taajuuslaskuri parantaa sen mittauskykyjä entisestään. Paketti sisältää myös selkeän kosketusnäytön, kehittyneet signaalinlaadun parannusteknologiat ja vankan rakenteen, joka on suunniteltu raskaan käytön tarpeisiin.

Kaksi Itsenäistä Kanavaa

Generaattori on varustettu kahdella itsenäisellä lähtökanavalla, mikä mahdollistaa kahden erilaisen signaalin samanaikaisen tuottamisen ja edistyneempien mittausten helpottamisen. Suurin lähtötaajuus on 60 MHz, ja amplitudi vaihteluväli on optimoitu erilaisia kuormitus- ja taajuuskonfiguraatioita varten. Korkeassa impedanssissa vaihteluväli on 2 mVpp:stä 20 Vpp:iin taajuuksilla alle 10 MHz ja 2 mVpp:stä 10 Vpp:iin yli 10 MHz. 50 Ω kuormalla generaattori tarjoaa vaihteluvälin 1 mVpp:stä 10 Vpp:iin alle 10 MHz ja 1 mVpp:stä 5 Vpp:iin taajuuksilla, jotka ylittävät 10 MHz. 200 MSa/s näytteenottotaajuus ja 14-bittinen pystysuora resoluutio takaavat tarkat aaltomuotojen toistot, hienointen yksityiskohtien säilyttämisen ja erittäin matalan vääristymän.

Standardit ja Satunnaiset Aaltomuodot

TSG3020 tuottaa yleisimmin käytettyjä aaltomuotoja, kuten sini-, neliö-, ramp (sahapuras), pulssi-, kohina- ja DC-signaaleja. Se tukee myös mukautettuja satunnaisia aaltomuotoja, jotka on luotu piste pisteeltä, mikä mahdollistaa jopa erittäin monimutkaisten signaalien tarkan toistamisen. VeriPoint-teknologia mahdollistaa satunnaisten aaltomuotojen tuottamisen näytteenottotaajuudella, joka vaihtelee 1 µSa/s:stä 200 MSa/s:iin, säilyttäen samalla täydet signaalitiedot ja erittäin matalan jitterin alle 200 ps. ZeroSurge-teknologia takaa neliö-, pulssi- ja sahapuras-aaltomuotojen korkeimman laadun rajoittamalla ylikulutusta enintään 1 %:iin ja tarjoamalla erittäin lyhyet nousu- ja laskuajat jopa 13,5 ns. Tulos on terävät reunat ja suurempi tarkkuus elektronisten piirien testaamisessa.

Edistyksellinen Modulaatio

Generaattori tukee kuutta modulaatiotyyppiä (AM, FM, PM, FSK, ASK ja PSK), mikä tekee siitä ideaalisen digitaalisten viestintäjärjestelmien ja radiolaitteiden testaamiseen. Taajuuden skannaustoiminto toimii lineaarisessa tai logaritmisessa tilassa, ja skannausaikaa voidaan säätää 1 ms:stä 500 s:iin tarkkuudella ±0.1%. Nämä ominaisuudet mahdollistavat sujuvan suodatusominaisuuksien analysoinnin ja järjestelmien taajuusvasteen testaamisen. Sisäänrakennettu 7-numeroinen taajuuslaskuri tukee TTL-signaaleja alueella 100 mHz–100 MHz, mitaten taajuutta, jaksoa ja työsykliä tarkkuudella ±51 ppm.

Kätevää käyttöä joka tehtävään

FNIRSI TSG3020 takaa erittäin korkean signaalin laadun myös vaativissa sovelluksissa. Se tarjoaa amplitudin, joka vaihtelee 1 mVpp:stä 10 Vpp:iin 50 Ω kuormalla, vaihekohina ei ylitä -125 dBc/Hz 10 MHz:ssä ja 10 kHz:ssä, sekä harmoninen vääristymä on alle -40 dBc alueella 30–60 MHz. Laite on helppo käyttää 4,3 tuuman värillisen TFT-LCD-kosketusnäytön ansiosta, jota tukevat fyysiset painikkeet, jotka mahdollistavat nopeat parametri muutokset. Käytön aikana näyttö näyttää aaltomuotojen esikatselun ja generaattorin nykytilan, mikä helpottaa kaikkien asetusten konfigurointia ja seurantaa.

Laajat Konfigurointivaihtoehdot

Generaattori on varustettu kattavilla lähtösuojatoiminnoilla, mukaan lukien kanavaisolutus, maasuojaus ja TTL-yhteensopiva synkronointilähtö, joka varmistaa turvallisen ja vakaan toiminnan jopa vaativissa olosuhteissa. Tehokas jäähdytysjärjestelmä alumiinistä valmistetulla jäähdyttimellä ja hiljaisella tuulettimella ylläpitää optimilämpötilaa, varmistaen, että laite ylläpitää vakaita toimintatehoja myös pitkän käytön aikana. Ei-volatiili muisti mahdollistaa jopa 24 mukautetun satunnaisen aaltomuodon tallentamisen ja niiden nopean palauttamisen ilman uudelleen konfigurointia. TSG3020 tukee jatkuvaa käyttötilaa, portittomaa lähtöä, modulaatiota ja skannaustoimintoa, tarjoten suurta joustavuutta mittauskokoonpanojen ja automatisoitujen testijärjestelmien rakentamisessa.

Setin sisältö

• toimintageneraattori
• latausadapteri
• Type-C latauskaapeli
• datakaapeli
• mittauskaapeli
• allisankkäklemat
• käyttöopas
