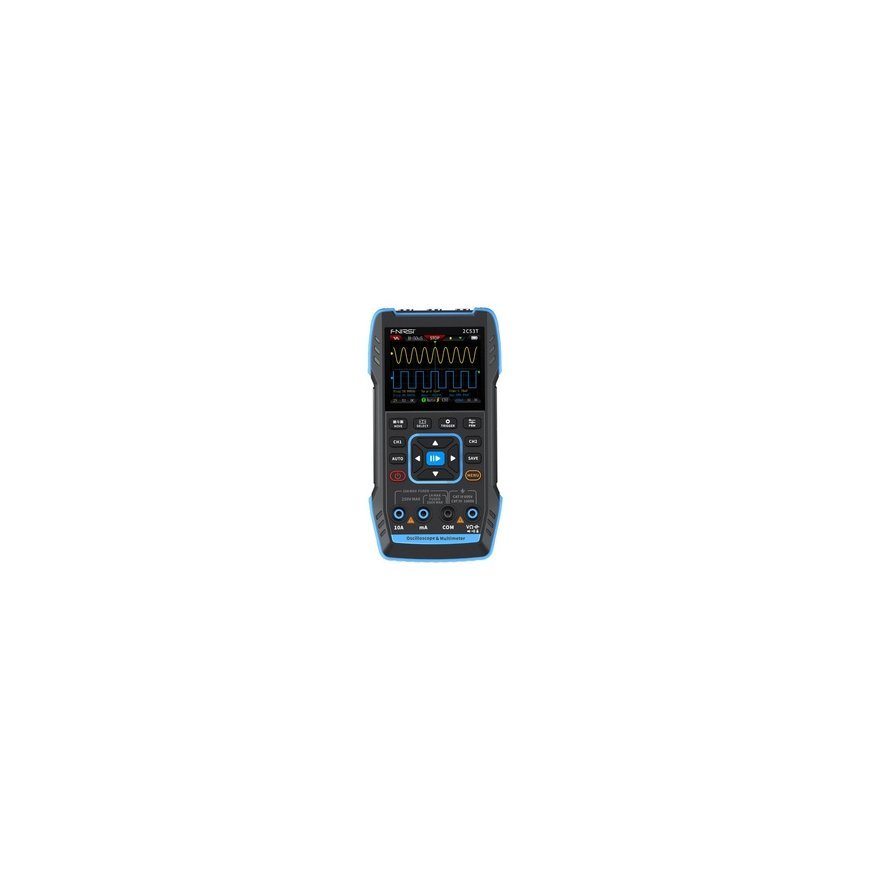

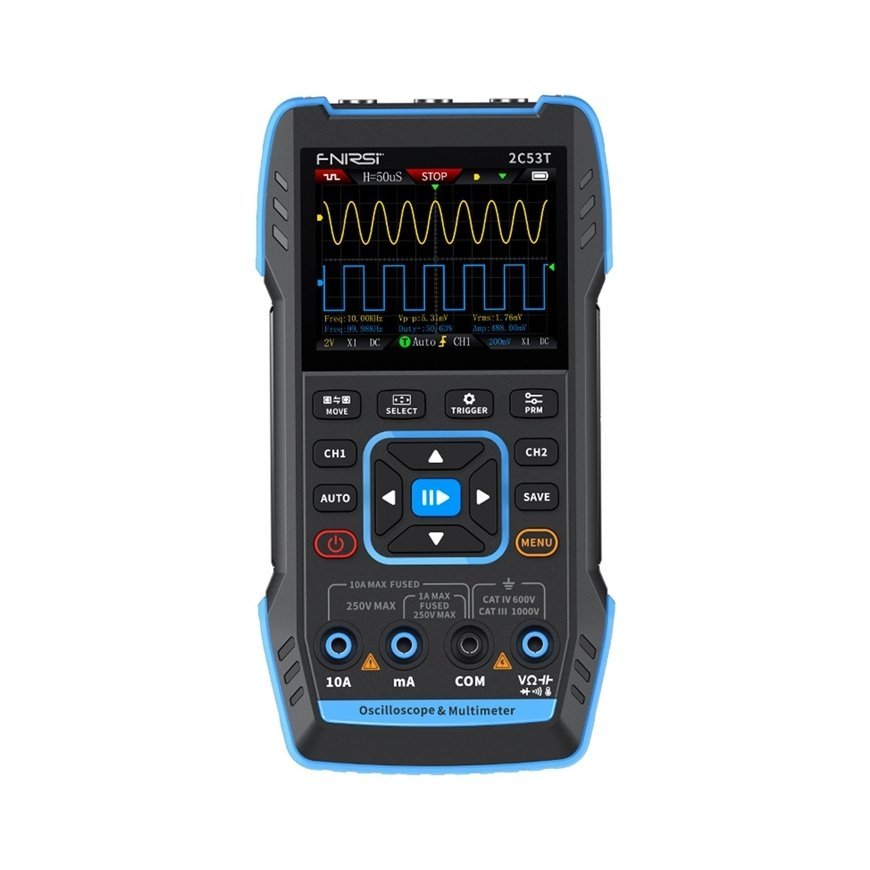

FNIRSI 2C53T kaasaskantav 3in1 osillograaf, multimeeter, signaaligeneraator

FNIRSI 2C53T kaasaskantav 3in1 oskreemultimeeter signaaligeneraator

FNIRSI 2C53T kombineerib 2×50 MHz/250 MSa/s oskiloskoobi funktsioonid 8-bitise ADC ja 16 kpct mäluümbrisega iga kanali kohta (enne/pärast päästikut), multimeetreid kuni 19999 ja 50 kHz signaaligeneraatorit. Sissejuhatus impedants on 1 MΩ ∥ 15 pF AC/DC/GND lülitusega. Vastupidav ABS korpus silikoonkattega, 2.8-tolline 320×240 px ekraan ja 3000 mAh aku (kuni 4 h tööaega) tagavad liikuvuse ja pideva mõõtmise ka rasketes tingimustes. Seade on CAT II 300 V sertifikaadiga, kahe keraamilise fuse ja ülevoolu kaitsega ringiga. Võime salvestada lainekujusid ja värskendada seadme tarkvara, hoiab teid alati oma tulemuste üle kontrolli all ja ligipääsetavad on uusimad funktsioonid.

Värviline ekraan ja multimeeter

2.8″ ekraan 320×240 px resolutsiooniga esitab lainekujusid täisvärvides "lõputu järelehe" funktsiooniga (kinnitab signaali jälje ekraanile, isegi kui see kaob), hoides lainekuju jälge ekraanil. Y-T, Rolling ja X-Y režiimid (nn Lissajous kujundid signaalide faasierinevuste analüüsiks) muudavad faaside seoste jälgimise lihtsaks, ja kõrge heledus tagab loetavuse kõigis tingimustes. Sissebuilt multimeeter kuni 19999 resolutsiooniga võimaldab mõõta DC/AC, madalaid ja suuri voolusid, takistust, kapasitiivsust, dioode, temperatuuri ja pidevust (signaal). Nutikaitsed kaitsevad kasutajat ja seadmeid ülekoormuste eest.

Tipptasemel riistvara arhitektuur

Professionaalne ARM + FPGA + kõrge jõudlusega ADC kombinatsioon, mida kasutatakse lauaoskilloidskopes, tagab kiire päästiku ja signaalide usaldusväärse esituse. Päästikusüsteem pakub Edge (tõusval/langemisel), Pulse Width, Video ja Slope režiime, ning enne päästikut kuni 50% ja pärast päästikut kuni 50%, seega ka kõige lühemad anomaaliad salvestatakse detailide kaotamata.

Signaaligeneraator

Sissebuilt funktsioonigeneraator pakub pingeid kuni ±400 V ja sagedusi kuni 50 kHz ja 13 lainekuju (sine, ruut, kolmnurk, saag, kalle, impulss, müra jne) reguleeritava nulli (signaali null võrreldes nulliga) ja amplituudiga 10 mV/div sammudega, võimaldades katsetada filtreid, võimendid ja analooge ringkondi ilma täiendava riistvara abita.

Automaatne mõõtmise seadistus

AUTO funktsioon kohandab ulatust ja päästikut ühe nupuga, võimaldades kohest lainekuju vaatamist ilma aeganõudva seadistamiseta. Täiendavate Üksikute ja Normaalsete režiimide tugi kiirendab tööd kiirete välismõõtmiste jaoks. Üks klõps on kõik, mida on vaja, et salvestada lainekuju pilt oskiloskoobi mällu või otse arvutisse USB kaudu. See muudab tulemuste arhiveerimise ja edasise analüüsimise lihtsaks igas keskkonnas.

Isolatsiooniga mõõtmiskanalid

Kaks täiesti iseseisvat CH1 ja CH2 sissejuhatust 50 MHz ribalaiusega kõrvaldab omavahelise häirimise, parandades mõõtmise täpsust. 250 MSa/s võtmise sagedus kordab PWM impulsse ja voolallika kardinasi maksimaalse usaldusväärsusega.

Rohke konstruktsioon

ABS (Akrüülbutadieeni stiüreen - kõrgjõudlusega plast) silikoonkattega korpus tagab kukkumise ja šoki vastupidavuse, ning kuldkattega PCB (trükkplaat) rajad on rooste vastupidavad. 3,000 mAh aku tagab kuni 3 tundi tööaega. Klappimistugi võimaldab seadet paigutada igasse nurka, samas kui ergonoomilised nupud ja USB-C port pakuvad mugavust manööverduses ja laadimises.

KIncluded:

• FNIRSI 2C53T kaasaskantav 3-in-1 oskiloskoop
• 10× mõõdetootmiskindad (2 tk)
• Kontakt krokodilklaamidega
• Kaablid multimeetrite jaoks
• Laadimiskaabel
• Kandekott
• Kasutaja juhend
