DFRobot DFR0580 päikeseenergia regulaator, mõeldud 12 V pliihappe akule

Kõik toote kohta

Keskmise võimsusega, kuid suure efektiivsusega 12 V plii-happe aku laadimiseks mõeldud päikeseenergia juhtimismodul. Sobib kasutamiseks kuni 100 W pingeseadmetes: 12 V valgustus ja turvakaamerate seadmed, väikesed robotid, pumbad, keskkonna jälgimise jaamad. Kontrolleril on MPPT (maksimaalse võimsuse punktide jälgimise) funktsioon, mis erinevate päikesekiirte korral suurendab päikesepaneelide väljundvõimsust. Võrreldes teiste PWM päikeseenergia kontrolleritega parandab DFR0580 laadimise efektiivsust isegi kuni 10-30%. Kompaktse suuruse ja kerge kaalu tõttu on moodulit lihtne integreerida erinevatesse projektidesse.

Spetsifikatsioonid:

• Juhtimissüsteem: CN3767
• Päikesepaneeli pinge (SOLAR IN): 15 V kuni 25 V
• Aku pinge (BAT IN): 12 V plii-happe aku
• Laadimispinge: neli etappi kuni 4 A
• Säilituspinge: 13,55 V
• Pidev laadimispinge: 14,8 V
• Sügava tühjenemise kaitse piir: 10,8 V
• Väljundid:
  • OUT1 5 V 5 A
  • OUT2 12 V 8 A
  • USB1 5 V 2,5 A
  • USB2 5 V 2,5 A
• Keskmine efektiivsus:
  • SOLAR IN (18 V paneelile): 94%
  • OUT1 / USB1 / USB2:
    • 90% 10% koormuse juures
    • 93% 50% koormuse juures
    • 92% 90% koormuse juures
  • OUT2:
    • 99% 10% koormuse juures
    • 98% 50% koormuse juures
    • 97% 90% koormuse juures
• Mooduli voolu tarbimine: <4 mA
• Ohutus:
  • SOLAR IN: tagasivoolu / tagasiside vastu
  • BAT IN: tühjenemise / ülelaadimise / uuesti ühendamise vastu
  • OUT1-2 / USB1-2: lühise / ülepinge / ülekuumenemise vastu
• Töötamise temperatuur: -40 ℃ kuni 85 ℃
• Mõõtmed: 68 x 68 mm

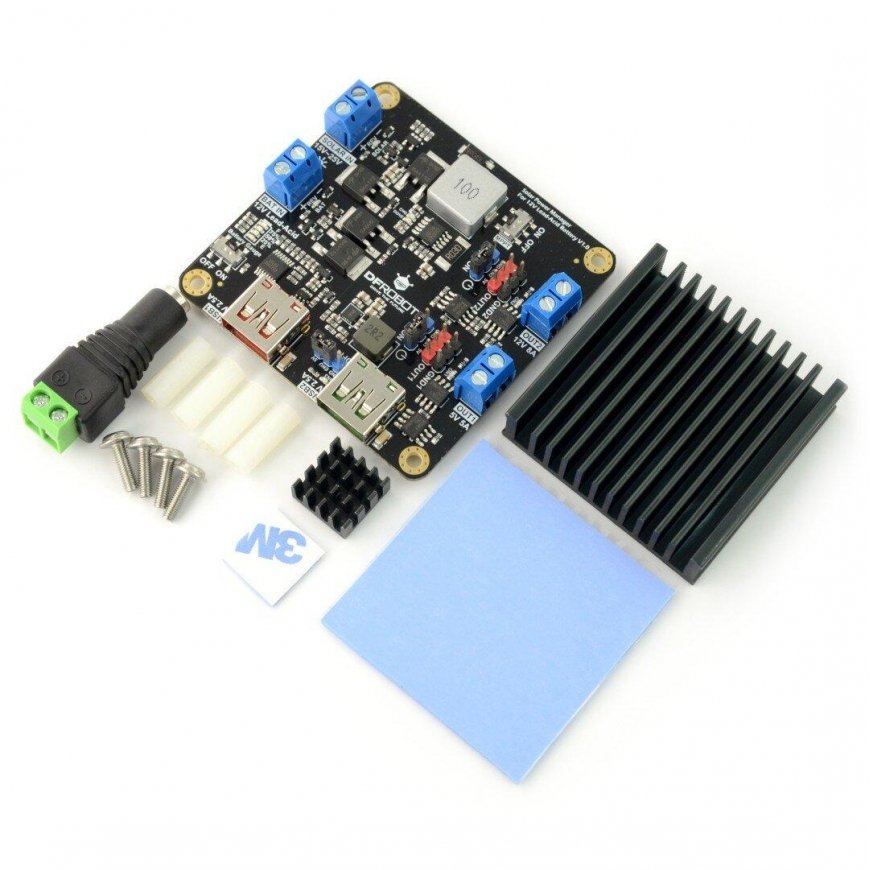

Pakendis:

• Must pistik x3
• Nailonist klamber M3 x 16 x4
• Roostevabast terasest kruvi M3 x 10 x4
• Alumiinium jahuti (must) 14 x 14 x 7 mm x1
• Termiline silikoonpad (sinine) 14 x 14 x 0,5 mm x1
• Alumiinium jahuti (must) 50 x 50 x 12,7 mm x1
• Termiline silikoonpad (sinine) 50 x 50 x 1,5 mm x1
• Alalisvoolu toiteadapter x1
