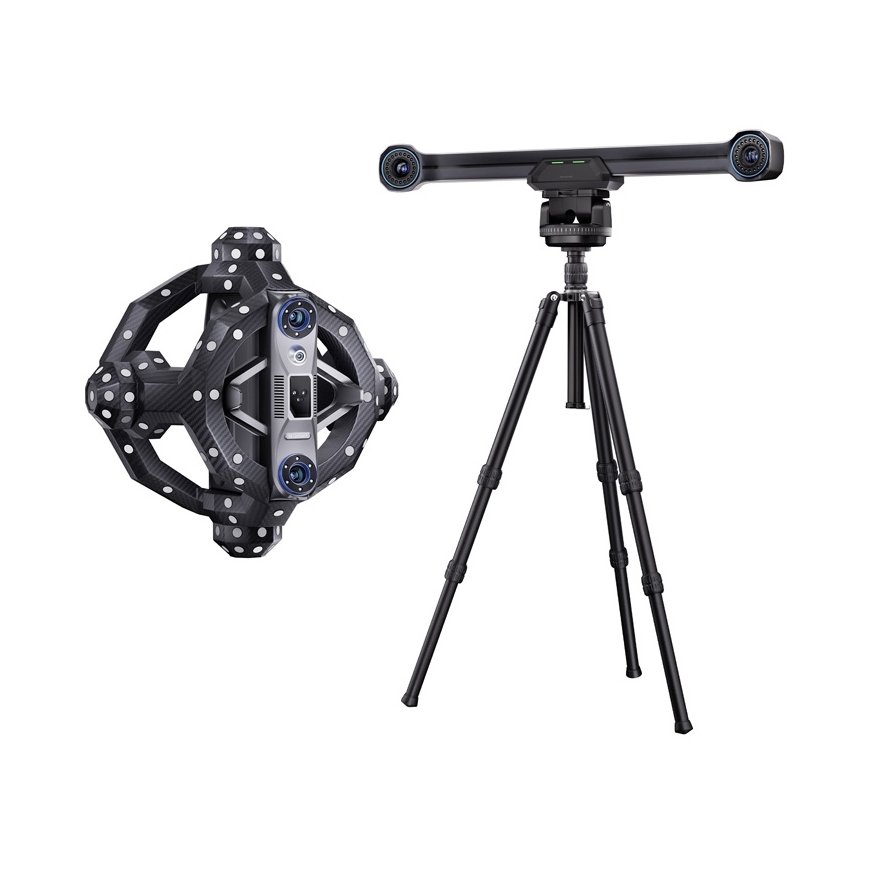

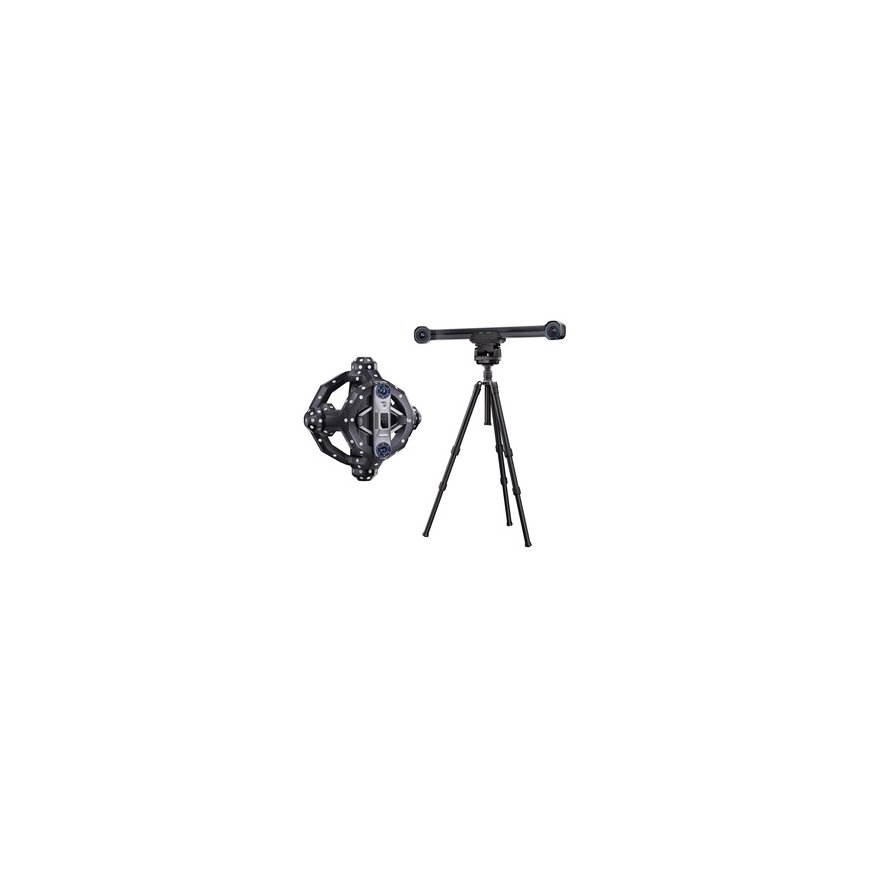

Revopoint Trackit optiskais 3D skeneris
3997084 TRACKIT
6975577881212
Piegāde 3-5 d.d.
Revopoint Trackit optiskais 3D skeneris
Metrisko precizitāte, pilna mobilitāte un inteliģents reālā laika objektu izsekošana - Revopoint Trackit ir visaptveroša 3D skenēšanas sistēma, kas apvieno 0,02 mm precizitātes optisko skeneri ar uzlabotu telpisko izsekošanas ierīci. Tā ir izstrādāta inženieriem, CAD dizaineriem, kvalitātes kontroles speciālistiem un rūpniecības uzņēmumiem. Trackit nodrošina ātru, stabilu un atkārtojamu skenēšanu gan mazām sastāvdaļām, gan lieliem objektiem - bez nepieciešamības pēc marķiera. Iebūvēta automātiskās kalibrācijas sistēma, inteliģenti stabilizatori un speciāli Revo Trackit programmatūra nodrošina augstu precizitāti un ērtību dažādās mērījumu vidēs.
Precizitāte bez kompromisiem
Revopoint Trackit piedāvā mērījumu precizitāti 0,02 mm un punktu attālumu līdz 0,05 mm, ļaujot pat smalkākos virsmas detalizējumus kartēt. Dziļuma kameru komplekts, ko atbalsta zili lāzeri (30 līnijas un 1 vienkārša līnija), ir atbildīgs par mērījumiem, nodrošinot augstu precizitāti un stabilitāti. Iegūtie dati var tikt eksportēti populārās formās, piemēram, PLY, OBJ, STL, ASC, 3MF, GLTF vai FBX, turpmākai izmantošanai dizaina un inženierijas programmās.
Ātrums un darbības gludums
Sistēma sasniedz skenēšanas ātrumus līdz 1 500 000 punktiem sekundē, ļaujot efektīvi digitalizēt objektu. Pateicoties inteliģentai skenera kustības izsekošanai telpā, jūs varat strādāt gludi - bez marķiera un nevajadzības uzturēt pilnīgi fiksētu pozīciju. Track Scan režīms ļauj reālajā laikā reģistrēt skenera pozīciju un leņķi, nodrošinot precīzu punktu mākoņu apvienošanu pat dinamiski kustoties.
Automātiskā kalibrācija
Revopoint Trackit optiskais 3D skeneris novērš sarežģītu iestatīšanu, izmantojot divus stabilizatorus ar automātisko kalibrāciju (Divu asimetrisku stabilizatoru sistēma). Izsekošanas ierīce un skeneris automātiski pielāgo savu pozīciju attiecībā pret otru, nodrošinot nepārtrauktu mērījumu sistēmas ģeometriju. Kalibrācijas procesu var uzsākt tieši programmatūrā - sistēma automātiski atpazīst kalibrācijas shēmas un sinhronizē kameru parametrus.
Gatavs darbam jebkurā situācijā
Daudzpusīgi skenēšanas režīmi
Revopoint Trackit piedāvā vairākus darbības režīmus, lai pielāgotos dažādām mērījumu situācijām. Track Scan režīmā skenēšana tiek veikta reālā laikā bez marķiera, kas labi der maziem un vidējiem objektiem. Multi-Position Scan ļauj lieliem modeļiem, piemēram, ķermeņa daļām vai mašīnu detaļām, tikt sadalītiem sekcijās un automātiski apvienotajiem vienā punktu mākoņā. Sarežģītām virsmām ir pieejams Marker Scan režīms, kas izmanto magnētiskos vai pašlīmējošos marķierus, lai palielinātu lasījuma stabilitāti. Neatkarīgi no izvēlētā režīma, pabeigtie modeļi var tikt saglabāti populārās PLY, OBJ, STL, ASC, 3MF, GLTF vai FBX formās CAD, CAM un 3D programmām.
Revo Trackit uzlabotā programmatūra
Revo Trackit lietotne ir centrs, kas pārvalda visu skenēšanas procesu. Tā ļauj automātiski pielāgot dziļuma kameru ekspozīcijas un reāllaikā skatīties attālumu un vākto punktu kvalitāti. Tā arī ļauj apturēt skenēšanu, pārbaudīt tās gaitu un atsākt darbu jebkurā laikā. Sistēma automātiski apvieno punktu mākoņus un ģenerē modeļa tīklu, kas paātrina galīgā faila sagatavošanu. Kad skenēšana ir pabeigta, jūs varat viegli ģenerēt 3D modeli, veikt pamata tīkla apstrādi un eksportēt datus izvēlētajā formātā.
Profesionali lietojuma
Revopoint Trackit ir paredzēts inženierijas, rūpniecības un dizaina pielietojumiem. Sistēma ir ideāla kvalitātes kontrolei un metrologijai, nodrošinot precīzu ģeometrijas analīzi un komponentu formu kartēšanu. Tas ir arī vērtīgs rīks apgrieztā inženierijā, ļaujot digitalizēt komponentus bez tehniskās dokumentācijas. Tas atver plašu iespēju klāstu prototipēšanā un CAD dizainā, atvieglojot reālo objektu pārcelšanu uz digitālo vidi. Ar atbalstu objektiem no 10 mm līdz 6 m izmērā, Revopoint Trackit tiek izmantots gan rūpniecībā, gan tehniskajā izglītībā vai zinātniskajos pētījumos, piedāvājot augstu precizitāti un elastīgu darbību.
Aprīkojums gatavs vairāk
Lai pilnībā izmantotu Revopoint Trackit iespējas, ieteicams konfigurācija, kas ietver Windows 10 vai 11 (64 bitu), 12. paaudzes Intel Core i9 procesoru vai jaunāku, 64 GB RAM un NVIDIA RTX 4060 grafikas karti ar 8 GB VRAM vai augstāku. Ierīce strādā tikai ar x86_64 arhitektūru un prasa savienojumu caur USB 3.0 vai jaunāku, lai nodrošinātu pietiekamu pārraides stabilitāti un gludu apstrādi skenēšanas laikā.
Iekļauts:
- Izsekotājs
- Skeneris
- Stabilizators automātiskai izsekošanas kalibrēšanai (divas ass)
- Stabilizators skenera automātiskai kalibrēšanai (divas ass)
- Statīvs izsekošanas ierīcei
- Statīvs skenerim
- Statīvs kalibrācijas platei
- Skenera adapters
- Kalibrācijas plate
- Kalibrācijas stienis
- Barošanas avots
- PC kabelis
- Skenera kabelis
- Skenera stabilizatora kabelis
- Izsekošanas stabilizatora kabelis
- Kabelīšu saišķi
- Magnētiskie marķieri
- Enkura bloks (magnētisks)
- Pozicionēšanas paklājs
- USB atmiņas karte
- Transporta soma izsekošanas ierīcei (ar riteņiem)
- Transporta soma skenerim (ar riteņiem)
- Īsa lietošanas instrukcija, sertifikāts un garantijas karte
Vispārēji
| Ražotājs | Revopoint |
|---|---|
| Modelis | TRACKIT |
Skeneris
| Precizitāte vienā kadra | 0.02 mm |
|---|---|
| Punkta attālums (pēc punktu mākoņu apvienošanas) | līdz 0.05 mm |
| Skenēšanas ātrums | līdz 1 500 000 punkti/sekundē |
| Gaismas avots | 30 zilās lāzera līnijas + 1 vienkārša zila lāzera līnija |
| Darbības diapazons | 200 - 400 mm |
| Vienkārša skenēšanas zona (minimālais attālums) | 160 × 70 mm pie 200 mm |
| Vienkārša skenēšanas zona (maksimālais attālums) | 320 × 215 mm pie 400 mm |
| Svars | 1.2 kg |
| Izmēri | 295 × 295 × 205 mm |
| Darbības temperatūras diapazons | 0 līdz 40 °C |
| Atbalstītie izejas formāti | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiāls | Rāmis: oglekļa šķiedra Korpuss: polikarbonāts |
Izsekošanas ierīce
| Ieteicamais objekta izmēra diapazons | 0,01 - 6 m |
|---|---|
| VOLUMETRISKĀ PRECIZITĀTE (izsekošanas sistēma) | 0.025 mm + 0.04 mm × L (m) |
| Darbības diapazons | 1500 - 4000 mm |
| Minimālais izsekošanas rāmis | 1304 × 1067 mm pie 1500 mm |
| Maksimālais izsekošanas rāmis | 3260 × 2845 mm pie 4000 mm |
| Izsekošanas apjoms | 11 m³ |
| Svars | 1.8 kg |
| Izmēri | 686 × 115 × 111 mm |
| Izsekošanas josla | Infrasarkanais |
| Lietotāja kalibrācija | Automātiskā kalibrācija. izsekošanas ierīcei ir automātiska stabilizatora kalibrācijas sistēma; skenerim nepieciešama manuāla kalibrācija. |
| Atbalstītie piederumi | Kalibrācijas plate, kalibrācijas stienis, divu asu stabilizators automātiskai kalibrēšanai, enkura bloks, liels rotējošs galds |
