USB FNIRSI FNB-C2 testeris

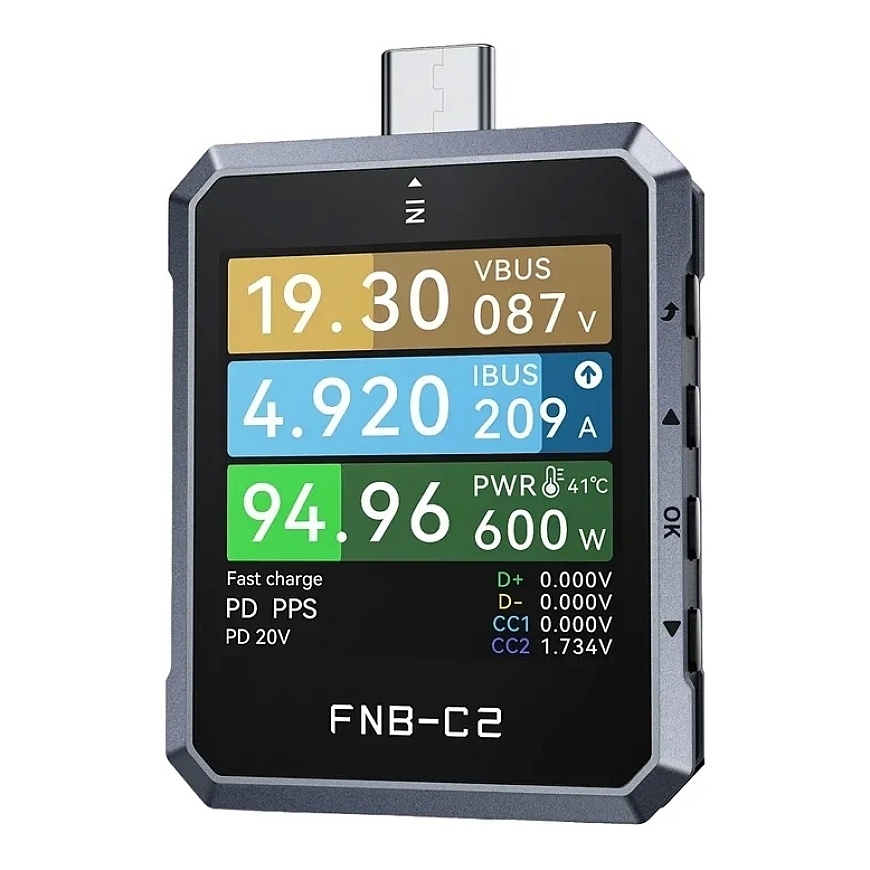

FNIRSI FNB-C2 USB tester

Precizi analizė elektros tiekimo parametrų, naujausių greito įkrovimo standartų palaikymas ir plati diagnostikos funkcijų įvairove daro FNIRSI FNB-C2 vertingu įrankiu elektronikos inžinieriams, remonto technikams ir „pasidaryk pats“ entuziastams. Įrenginys leidžia analizuoti energijos parametrus, USB-C kabelius ir įkrovimo procesą. Jis siūlo plačią matavimo ribą, iki 240 W, duomenų registravimo funkciją, energijos kokybės analizę ir galimybę perskaityti USB-C kabeliuose saugomą informaciją. Pakuotę užbaigia aiškus HD ekranas su automatinio ekrano pasukimo funkcija ir sklandžiu integravimu su kompiuteriais, nereikalaujant nuo papildomų tvarkyklių įdiegimo.

Laboratorinis tikslumas kiekvienam matavimui

FNIRSI FNB-C2 naudoja išorinį 20 bitų analoginį skaitmeninį keitiklį (ADC), kuris užtikrina laboratorinį matavimo tikslumą ir leidžia rezultatus rodyti iki septynių reikšmingų skaitmenų. Testeriai matuoja įtampą, srovę ir galią su 0,000001 V, A ir W tikslumu, leidžiančiu analizuoti net labai mažus elektros tiekimo parametrų pokyčius. Jis palaiko įtampas nuo 4 iki 50 V, sroves iki 6,5 A ir galią iki 240 W, todėl puikiai veikia tiek su tradiciniais įkrovikliais, tiek su moderniais maitinimo šaltiniais, kurių galia yra 100 W, 140 W arba 240 W. Veikimo saugumą pagerina integruotas temperatūros jutiklis, kuris realiu laiku stebi įrenginio temperatūrą su 1°C tikslumu.

Visapusiška kontrolė per įkrovimą

Testeriai palaiko Power Delivery 3.1 EPR standartą, naudodami specializuotą lustą, atsakingą už protokolo komunikaciją, užtikrinantį stabilų suderinamumą su moderniais įkrovikliais. Jis automatiškai atpažįsta ir aktyvuoja populiariausias greito įkrovimo technologijas, įskaitant UFCS, Quick Charge 2.0, 3.0, 4 ir 5, Huawei FCP ir SCP, OPPO VOOC ir SVOOC, taip pat VIVO VFCP. Įrenginys taip pat gali fiksuoti Power Delivery protokolo derybų duomenis tarp įkroviklio ir įkraunamo įrenginio, kas palengvina suderinamumo problemų nustatymą. Papildoma funkcija yra QC komunikacijos konvertavimas į PD, padedantis pagerinti suderinamumą tarp įrenginių, naudojančių skirtingus greito įkrovimo standartus.

Išsami USB-C kabelių analizė

FNIRSI FNB-C2 leidžia perskaityti informaciją, saugomą USB-C kabelių E-Marker lustuose. Tai leidžia patikrinti 3 A, 5 A, 50 V, EPR, Thunderbolt 3 ir Thunderbolt 4 kabelių parametrus, įskaitant jų tipą, ilgį, maksimalią galią, duomenų perdavimo greitį ir standartinę versiją. Testeriai taip pat siūlo simuliavimo funkciją įvairioms kabelių konfigūracijoms - nuo modelių be E-Marker lustų, palaikančių iki 60 W galią, iki kabelių, atitinkančių 100 W ir 240 W EPR profilius. Standartiniai 24-pin USB-C vyrų ir moterų jungtys, atitinkančios USB 4 Gen3, palaiko bidirekcinio energijos srauto matavimą ir leidžia kabelius prijungti bet kuria orientacija.

Profesionali energijos kokybės analizė

Įrenginys siūlo du režimus energijos parametrų analizei. Pirmasis režimas leidžia braižyti įtampos, srovės ir D+ bei D− bangų formas su mėginių ėmimo dažniu nuo 2 iki 1 000 mėginių per sekundę, o antrasis naudojamas greitai analizuoti įtampos svyravimus su mėginių ėmimo dažniu nuo 20 000 iki 2 milijonų mėginių per sekundę. Testeriai taip pat rodo USB kreipinius įtampos (VBUS) bangos formas realiu laiku, leidžiančias įvertinti elektros tiekimo stabilumą dažnių juostoje nuo 20 kHz iki 2 MHz. Įrašymo funkcija leidžia nuolat fiksuoti įtampos ir srovės bangos formas iki 9 valandų, su galimybe nustatyti įrašymo intervalą nuo 1 iki 120 sekundžių ir nurodyti matavimo pradžios bei pabaigos sąlygas.

Duomenys, padedantys įvertinti našumą

FNIRSI FNB-C2 įrašo matavimo rezultatus į dešimt nepriklausomų statistikos rinkinių, apimančių talpą, energiją ir veikimo laiką. Remiantis surinktais duomenimis, jis automatiškai apskaičiuoja baterijos talpą ir įkrovimo efektyvumą, palengvindamas elektros tiekimo, energijos bankų ar elementų našumo vertinimą. Šis sprendimas leidžia patogiai palyginti nuoseklius matavimus ir stebėti parametrų pokyčius per ilgesnį naudojimo laikotarpį.

KvReading screen and user-friendly operation

1,54 colio spalvotas TFT-LCD ekranas su 240 × 240 pikselių raiška suteikia aiškų visų parametrų vaizdą. Integruotas gravitacijos jutiklis automatiškai pasuka vaizdą keturiais kryptimis, užtikrindamas, kad ekranas išliktų lengvai skaitomas, nepaisant to, kaip įrenginys yra orientuotas. Testeriai veikia su Windows ir macOS kompiuteriais, nereikalaujant nuo papildomų tvarkyklių įdiegimo, leidžiant jiems lengvai išplėsti funkcionalumą ir atnaujinti programinę įrangą, kai įrenginys atpažįstamas kaip USB atmintinė. Taip pat galima reguliuoti ekrano ryškumą, automatinio apšvietimo laiką, spalvų temą ir sąsajos kalbą bei greitai atkurti gamyklos nustatymus, jei to prireiktų.

Pridedama

• USB testeris
• vartotojo vadovas
