USB FNIRSI FNB-C2-testeri

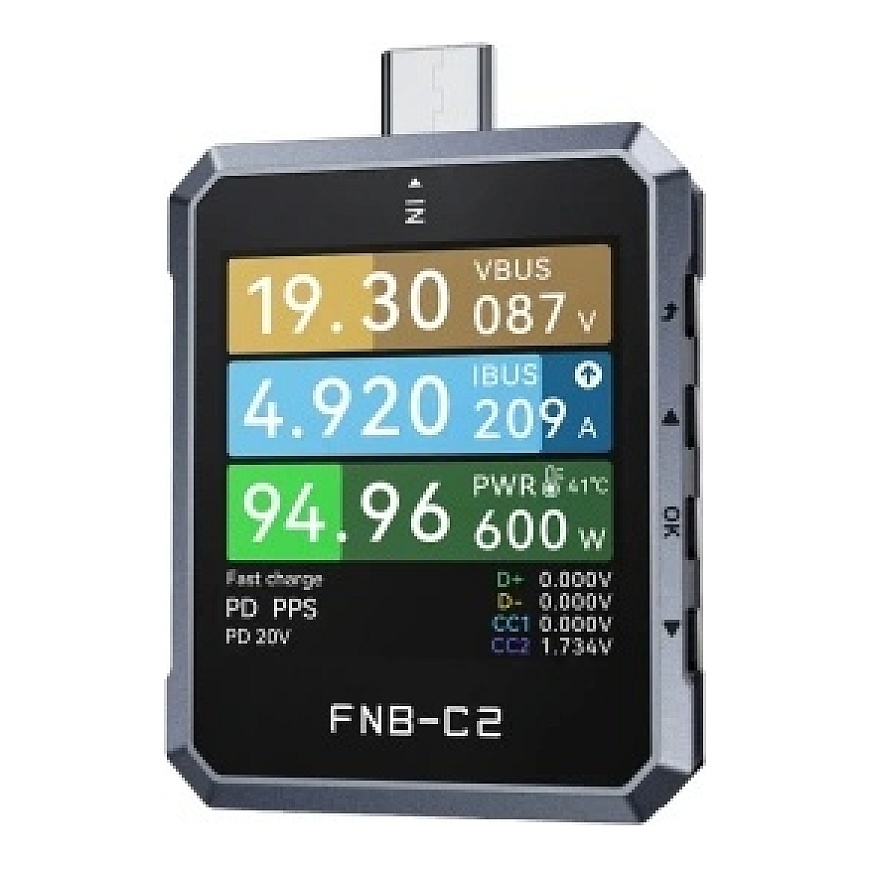

FNIRSI FNB-C2 USB-testeri

Tarkka analyysi virtalähteiden parametreista, tuki uusimmille nopean latauksen standardeille ja laajat diagnostiikkaominaisuudet tekevät FNIRSI FNB-C2:sta arvokkaan työkalun sähköinsinööreille, huoltoteknikkoille ja tee-se-itse -harrastajille. Laite mahdollistaa virtaparametrien, USB-C-kaapeleiden ja latausprosessin analysoinnin. Se tarjoaa laajan mittausalueen jopa 240 W, tiedonkeruutoiminnon, sähkön laatuanalyysin ja kyvyn lukea USB-C-kaapeleisiin tallennettua tietoa. Pakettiin kuuluu selkeä HD-näyttö automaattisella näytön käännöllä ja saumaton yhdistelemiskyky tietokoneiden kanssa ilman lisäohjainten asentamista.

Laboratoriotason tarkkuus kaikissa mittauksissa

FNIRSI FNB-C2 käyttää ulkoista 20-bittistä analogi-digitaalimuunninta (ADC), joka takaa laboratoriotason mittaustarkkuuden ja mahdollistaa tulosten esittämisen jopa seitsemällä merkittävällä numerolla. Testerillä mitataan jännitettä, virtaa ja tehoa tarkkuudella 0.000001 V, A ja W, jolloin voit analysoida jopa hyvin pieniä muutoksia virtalähteen parametreissa. Se tukee jännitteitä 4:stä 50 V:iin, virtoja jopa 6.5 A:han ja tehoa jopa 240 W:iin, joten se toimii ongelmitta sekä perinteisten latureiden että modernien virtalähteiden kanssa, jotka on arvioitu 100 W:iin, 140 W:iin tai 240 W:iin. Käyttöturvallisuutta parantaa sisäänrakennettu lämpötilantunnistin, joka valvoo laitteen lämpötilaa reaaliaikaisesti tarkkuudella 1°C.

Täysi hallinta latauksesta

Testerillä on tuki Power Delivery 3.1 EPR -standardille käyttäen erityistä sirua, joka on vastuussa protokolla kommunikaatiosta, varmistaen vakaan yhteensopivuuden nykyaikaisten latureiden kanssa. Se tunnistaa automaattisesti ja aktivoi suosituimmat nopean latauksen teknologiat, kuten UFCS, Quick Charge 2.0, 3.0, 4 ja 5, Huawei FCP ja SCP, OPPO VOOC ja SVOOC sekä VIVO VFCP. Laite voi myös kaapata Power Delivery -protokollan neuvottelutietoja laturin ja ladattavan laitteen välillä, mikä helpottaa yhteensopivuusongelmien havaitsemista. Lisäominaisuus on QC-viestinnän muuntaminen PD:ksi, joka auttaa parantamaan yhteensopivuutta eri nopean latauksen standardeja käyttäville laitteille.

Yksityiskohtainen analyysi USB-C-kaapeleista

FNIRSI FNB-C2 mahdollistaa USB-C-kaapeleiden E-Marker-siruissa tallennetun tiedon lukemisen. Tämä mahdollistaa 3 A:n, 5 A:n, 50 V:n, EPR:n, Thunderbolt 3:n ja Thunderbolt 4:n kaapelien parametrien tarkistamisen, mukaan lukien niiden tyyppi, pituus, maksimiteho, tiedonsiirtonopeus ja standardiversio. Testerissä on myös simulaatiofunktion erilaisille kaapelikonfiguraatioille - malleista ilman E-Marker-sirua, jotka tukevat jopa 60 W:n tehoa, kaapeleihin, jotka noudattavat 100 W:n ja 240 W:n EPR-profiileja. Standardit 24-napaiset USB-C-uros- ja naarasliittimet, jotka noudattavat USB 4 Gen3 -standardia, tukevat molempisuuntaista tehon mittausta ja mahdollistavat kaapeleiden liittämisen molemmissa asennoissa.

Ammattimainen sähkön laatuanalyysi

Laite tarjoaa kaksi tilaa virtaparametrien analysoimiseen. Ensimmäinen tila mahdollistaa jännitteen, virran sekä D+ ja D− aallonmuotojen piirtämisen näytölle näytteenottotaajuudella, joka vaihtelee 2:sta 1 000 näytteen sekunnissa, kun taas toinen tila on tarkoitettu jännitteen aaltoliikkeen nopeaan analysointiin, ja sen näytteenottotaajuus vaihtelee 20 000:sta 2 miljoonaan näytteeseen sekunnissa. Testerissä on myös USB-väylän jännitteen (VBUS) aaltomuoto, joka näkyy reaaliajassa, mikä mahdollistaa virtalähteen vakauden arvioinnin taajuusalueella 20 kHz:stä 2 MHz:iin. Tallennusominaisuus mahdollistaa jännitteen ja virran aaltomuotojen jatkuvan tallentamisen jopa 9 tuntia, ja tallennusvälin asettaminen yhdestä 120 sekuntiin ja mittausten aloitus- ja lopetusehtojen määrittämisen.

Tietoa suorituskyvyn arvioimiseen

FNIRSI FNB-C2 tallentaa mittaustulokset kymmeneen itsenäiseen tilasto-sarjaan, jotka kattavat kapasiteetin, energian ja käyttöajan. Kerätyn tiedon perusteella se laskee automaattisesti akun kapasiteetin ja lataustehokkuuden, mikä helpottaa virtalähteiden, Power bankien tai akkujen suorituskyvyn arvioimista. Tämä ratkaisu mahdollistaa peräkkäisten mittausten kätevän vertailun ja parametrien muutosten seuraamisen pitkällä aikavälillä.

Helposti luettava näyttö ja käyttäjäystävällinen toiminta

1.54 tuuman väri-TFT-LCD-näyttö, jonka tarkkuus on 240 × 240 pikseliä, tarjoaa selkeän näkymän kaikista parametreista. Sisäänrakennettu painovoimantunnistin kääntää kuvan automaattisesti neljään suuntaan, varmistaen, että näyttö pysyy helposti luettavana riippumatta siitä, miten laite on suunnattu. Tester toimii Windows- ja macOS-tietokoneiden kanssa ilman lisäohjainten asentamista, jolloin sen toiminnallisuutta voidaan helposti laajentaa ja ohjelmistoa päivittää, kun laite tunnistetaan USB-muistitikuksi. Voit myös säätää näytön kirkkautta, automaattisen himmennysajan, väriteemaa ja käyttöliittymän kieltä sekä palauttaa tehdasasetukset nopeasti tarvittaessa.

Mukana

• USB-testeri
• käyttäjän käsikirja
